Catálogo Disjuntor em Caixa Moldada

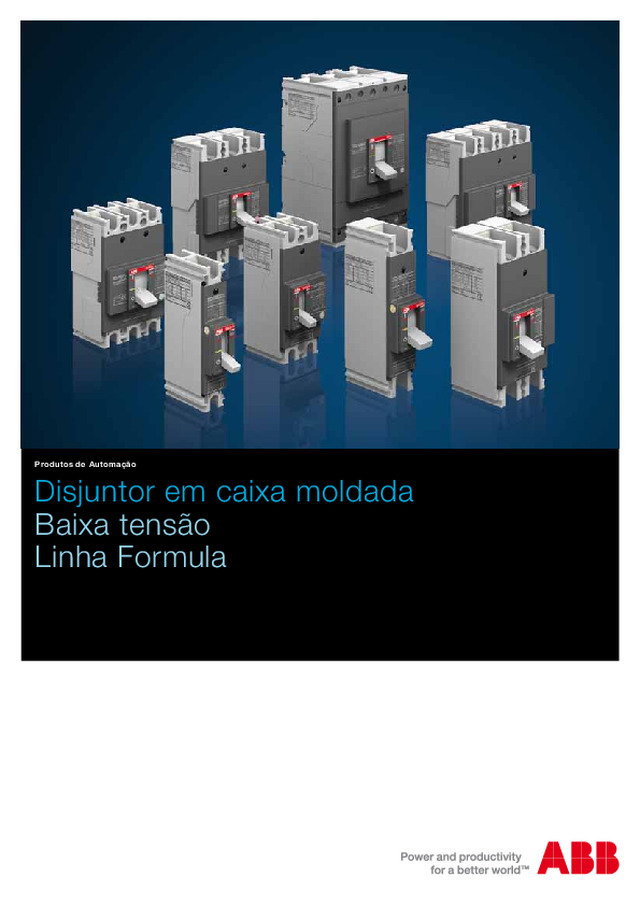

Disjuntor em caixa moldada Baixa tensão Linha Formula Produtos de Automação
Linha Formula Simplicidade e qualidade 2 Linha Formula Simplicidade e qualidade A linha de disjuntores em caixa moldada FORMULA é o resultado da longa experiência da ABB ao longo de décadas. Principais características − correntes nominais de até 630A − linha composta por 3 modelos: A1, A2 e A3 − disponível em 1, 2, 3 ou 4 polos para até 250 A − 3 ou 4 polos para 400 e 630 A − capacidade nominal de interrupção máxima sob curto-circuito (Icu) de até 36 kA para A1 e A2 e 50 kA para A3, em 380 Vc.a. − relés com proteções não ajustáveis - TMF e ELT − linha de acessórios para as aplicações mais comuns
3 Linha Formula Panorama da linha FORMULA A1 - 125 A FORMULA A2 - 250 A FORMULA A3 - 630 A 4 polos 1 polo 2 polos 3 polos 4 polos 1 polo 2 polos 3 polos 4 polos 3 polos A linha nasceu básica, mas capaz de impressionar com sua extrema versatilidade.
4 Linha Formula Acessórios 6 5 7 3 2 1 11 10 9 8 4 4 4 4 7 12 12 12 8 15 14 13 16 16 16 1SDC210641F0001 Formula link Sistema de barramentos para conexão rápida de um disjuntor de entrada e seus disjuntores de saída. Desenvolvido para usuários que buscam soluções (sistemas de distribuição) de fácil montagem e devidamente projetadas. O sistema Formula link foi testado de acordo com a Norma IEC 60439-2. Opções de composição do sistema − Disjuntor de entrada: A2 ou A3 ou T6 800 A, todos de 3 polos − Disjuntores de saída: A1 e A2, de 1, 2 ou 3 polos No Formula link, utiliza-se um disjuntor de entrada. Já a quantidade dos disjuntores de saída varia de acordo com o número de polos dos disjuntores. Acessórios 1 EF - terminal frontal prolongado 2 ES - terminal frontal prolongado separado 3 FCCuAl - terminal frontal para cabo de cobre ou alumínio 4 PS - separadores de fase 5 HTC - tampa alta para terminais 6 LTC - tampa baixa para terminais 7 lacre para tampa de terminais 8 AUX-C/AUE-C - contatos auxiliares 9 SOR-C/UVR-C - bobina de abertura/mínima tensão 10 DIN - suporte para trilho DIN 11 FORMULA link - sistema de barramentos 12 PLL - bloqueio por cadeado 13 FLP - frontal para bloqueio por cadeado e/ou chave 14 RHD - manopla rotativa direta 15 RHE - manopla rotativa prolongada 16 bloqueio por chave Linha de acessórios Sistema de barramento
5 Linha Formula Características A L P Tipo A1 A2 A3 Corrente nominal ininterrupta, Iu [A] 125 250 400 ou 630 Corrente nominal, In [A] 15...125 125...250 320...630 Polos [Nr] 1, 2, 3, 4 1, 2, 3, 4 3, 4 Tensão nominal de operação, U e 50-60 Hz (c.a.) [V] 550 (2p-3p-4p); 415 (1p) 550 (2p-3p-4p); 415 (1p) 550 50-60 Hz (c.c.) [V] 250 (2p-3p-4p); 125 (1p) 250 (2p-3p-4p); 125 (1p) 250 Tensão nominal de isolamento, U i [V] 690 690 690 Tensão nominal de impulso suportável, U imp [kV] 6 6 6 Modo de instalação Fixo Fixo Fixo Capacidade de interrupção A B C N B C N N S Polos [Nr] 3/4 3/4 1 3/4 1 2 3/4 3/4 1 3/4 1 2 3/4 3/4 3/4 Capacidade nominal de interrupção máxima sob curto-circuito, Icu 240 V, 50 - 60 Hz (c.a.) [kA] 25 25 18 30 25 50 100 25 18 50 25 50 85 85 100 380 V, 50 - 60 Hz (c.a.) [kA] 10 18 2.5 25 5 36 36 18 2.5 25 5 36 36 36 50 415 V, 50 - 60 Hz (c.a.) [kA] 10 18 2.5 25 5 30 30 18 2.5 25 5 36 36 36 50 440 V, 50 - 60 Hz (c.a.) [kA] 8 15 - 20 - 25 25 15 - 20 - 25 25 36 50 480 V, 50 - 60 Hz (c.a.) [kA] 7.5 10 - 15 - 18 18 15 - 18 - 18 25 25 35 500 V, 50 - 60 Hz (c.a.) [kA] 5 5 - 8 - 10 10 5 - 8 - 10 10 20 25 550 V, 50 - 60 Hz (c.a.) [kA] 5 5 - 8 - 10 10 5 - 8 - 10 10 15 20 250 V (c.c.), 2 polos em série [kA] 5 5 5 1) 10 10 1) 10 10 18 5 1) 25 10 1) 10 36 36 50 Capacidade nominal de interrupção de curto-circuito em serviço, Ics 240 V, 50 - 60 Hz (c.a.) [kA] 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 380 V, 50 - 60 Hz (c.a.) [kA] 50% 50% 50% 50% 50% 50% 50% 50% 100% 50% 50% 50% 50% 50% 50% 415 V, 50 - 60 Hz (c.a.) [kA] 50% 25% 2) 50% 25% 25% 25% 25% 50% 100% 50% 50% 50% 50% 50% 50% 440 V, 50 - 60 Hz (c.a.) [kA] 50% 25% 2) - 25% - 25% 25% 50% - 50% - 50% 50% 50% 50% 480 V, 50 - 60 Hz (c.a.) [kA] 50% 50% - 25% 3) - 25% 25% 50% - 50% - 50% 50% 50% 50% 500 V, 50 - 60 Hz (c.a.) [kA] 50% 50% - 25% 4) - 25% 25% 50% - 50% - 50% 50% 50% 50% 550 V, 50 - 60 Hz (c.a.) [kA] 50% 50% - 25% 4) - 25% 25% 50% - 50% - 50% 50% 50% 50% 250 V (c.c.), 2 polos em série [kA] 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% 50% Capacidade nominal de estabelecimento em curto-circuito, Icm 240 V, 50 - 60 Hz (c.a.) [kA] 52.5 52.5 36 63 52.5 105 220 52.5 36 105 52.5 105 187 187 220 380 V, 50 - 60 Hz (c.a.) [kA] 17 36 3.8 52.5 7.5 75.6 75.6 36 3.8 52.5 7.5 75.6 75.6 75.6 105 415 V, 50 - 60 Hz (c.a.) [kA] 17 36 3.8 52.5 7.5 63 63 36 3.8 52.5 7.5 75.6 75.6 75.6 105 440 V, 50 - 60 Hz (c.a.) [kA] 13.6 30 - 40 - 52.5 52.5 30 - 40 - 52.5 52.5 75.6 105 480 V, 50 - 60 Hz (c.a.) [kA] 12.8 17 - 30 - 36 17 30 - 36 - 36 52.5 52.5 73.5 500 V, 50 - 60 Hz (c.a.) [kA] 7.5 7.5 - 13.6 - 17 17 7.5 - 13.6 - 17 17 40 52.5 550 V, 50 - 60 Hz (c.a.) [kA] 7.5 7.5 - 13.6 - 17 17 7.5 - 13.6 - 17 17 30 40 Categoria de utilização (IEC 60947-2) A A A Norma de referência IEC 60947-2 IEC 60947-2 IEC 60947-2 Aptidão ao seccionamento n n n Fixação sobre trilho DIN DIN EN 50022 DIN EN 50022 - Vida mecânica Nº de operações 8500 10000 5000 Vida elétrica em 415 V (c.a.) Nº de operações 1500 4000 2000 Tempo total para abertura Bobina de abertura (SOR) [ms] 15 15 15 Bobina de mínima tensão (UVR) [ms] 15 15 25 Dimensões (largura x profundidade x altura) 1 polo [mm] 25.4x60x130 35x60x150 - 2 polos [mm] 50.8x60x130 70x60x150 - 3 polos [mm] 76.2x60x130 105x60x150 139.5x 103.5x 205 4 polos [mm] 101.6x60x130 140x60x150 186x 103.5x 205 Peso 1 polo [kg] 0.245 0.370 - 2 polos [kg] 0.470 0.730 - 3 polos [kg] 0.700 1.100 3.25 4 polos [kg] 0.925 1.450 4.15 Relé de proteção Termomagnético TMF n n n (até 500 A) Eletrônico ELT LI n (até 630 A) 1) em 125 V 2) 5 kA 3) 4 kA 4) 2,5 kA
6 Relé temomagnético - TMF - Icu (415 V) - Tipo A1, 125 A - fixo (F), terminais frontais (F) Corrente nominal In (A) Disparo magnético I3 (A) 1 polo 2 polos 3 polos 4 polos C (2,5 kA) N (5 kA) N (30 kA) A (10kA) B (18kA) C (25kA) N (30kA) A (10kA) B (18kA) C (25kA) N (30kA) 15 300 066510 066524 16 300 068746 068750 20 300 066486 066686 066497 066511 066698 066710 066722 066525 066734 066746 066758 25 300 066487 066687 066498 066512 066699 066711 066723 066526 066735 066747 066759 30 300 066488 066688 066499 066513 066700 066712 066724 066527 066736 066748 066760 32 320 068754 068755 068756 068757 068758 068759 068760 068761 068762 068763 068764 40 400 066489 066689 066500 066514 066701 066713 066725 066528 066737 066749 066761 50 500 066490 066690 066501 066515 066702 066714 066726 066529 066738 066750 066762 60 600 066491 066691 066502 066516 066703 066715 066727 066530 066739 066751 066763 63 630 068765 068766 068767 068768 068769 068770 068771 068772 068773 068774 068775 70 700 066492 066692 066503 066517 066704 066716 066728 066531 066740 066752 066764 80 800 066493 066693 066504 066518 066705 066717 066729 066532 066741 066753 066765 90 900 066494 066694 066505 066519 066706 066718 066730 066533 066742 066754 066766 100 1000 066495 066695 066506 066520 066707 066719 066731 066534 066743 066755 066767 125 1250 066496 066696 066507 066521 066708 066720 066732 066535 066744 066756 066768 Relé temomagnético - TMF - Icu (415 V) - Tipo A2, 250 A - fixo (F), terminais frontais (F) Corrente nominal In (A) Disparo magnético I3 (A) 1 polo 2 polos 3 polos 4 polos C (2,5kA) N (5kA) N (36kA) B (18kA) C (25kA) N (36kA) B (18kA) C (25kA) N (36kA) 125 1250 066536 066769 066542 066548 066775 066781 066554 066787 066793 150 1500 068776 068777 068778 068779 068780 068781 068782 068783 068784 160 1600 066537 066770 066543 066549 066776 066782 066555 066788 066794 175 1750 066538 066771 066544 066550 066777 066783 066556 066789 066795 200 2000 066539 066772 066545 066551 066778 066784 066557 066790 066796 225 2250 066540 066773 066546 066552 066779 066785 066558 066791 066797 250 2500 066541 066774 066547 066553 066780 066786 066559 066792 066798 Relé temomagnético - TMF - Icu (415 V) - Tipo A3, 400 A - fixo (F), terminais frontais (F) Corrente nominal In (A) Disparo magnético I3 (A) 3 polos 4 polos N (36kA) S (50kA) N (36kA) S (50kA) 320 3200 066560 066562 066568 066570 400 4000 066561 066563 066569 066571 Relé temomagnético - TMF - Icu (415 V) - Tipo A3, 630 A - fixo (F), terminais frontais (F) Corrente nominal In (A) Disparo magnético I3 (A) 3 polos 4 polos N (36kA) S (50kA) N (36kA) S (50kA) 500 5000 066564 066565 066572 066573 Relé eletrônico - ELT LI - Icu (415 V) - Tipo A3, 630 A - fixo (F), terminais frontais (F) Corrente nominal In (A) Disparo magnético I3 (A) 3 polos 4 polos N (36kA) S (50kA) N (36kA) S (50kA) 630 6000 066566 066567 066574 066575 Linha Formula Códigos para especificação (1SDA...R1) Como codificar a linha Formula A1 A 125 TMF 100 3P F F - 1SDA 066520 R1 Tipo do terminalModo de instalaçãoNúmero de polosCorrente nominal, InRelé de proteçãoCorrente nominal ininterrupta, IuCapacidade de interrupçãoTipo 1) 1SDA...R1 - base do código para disjuntores ABB. Código de estoque: 1SDA 066520 R1 1)
7 Terminais Tipo Para disjuntor 1 peça 2 peças 3 peças 4 peças 6 peças 8 peças F - Terminal frontal A1 066200 066201 066202 066203 066204 066205 A2 066206 066207 066208 066209 066210 066211 A3 055012 055013 055010 055011 EF - Terminal frontal prolongado A1 066212 066213 066214 066215 066216 066217 A2 066218 066219 066220 066221 066222 066223 A3 055036 055037 055034 055035 ES - Terminal frontal prolongado separado A1 066224 066225 066226 066227 066228 A2 066229 066230 066231 066232 066233 A3 055040 055041 055038 055039 FCCuAl - Terminal frontal para 1 cabo de 1...25 mm 2 A1 066234 066235 066236 066237 066238 066239 cabo de cobre ou alumínio 1 cabo de 25...50 mm 2 A1 066240 066241 066242 066243 066244 066245 1 cabo de 50...150 mm 2 A2 066246 066247 066248 066249 066250 066251 1 cabo de 125...185 mm 2 A2 066252 066253 066254 066255 066256 066257 1 cabo de 185...300 mm 2 A3 055024 055025 055022 055023 2 cabos de 95...240 mm 2 A3 055032 055033 055030 055031 Tampas para terminais Tipo A1 A2 A3 3 polos 4 polos 3 polos 4 polos 3 polos 4 polos HTC 60 mm 066186 066189 054960 054961 HTC 50 mm 066190 066185 LTC 7,5 mm 066181 066182 066183 066184 LTC 2 mm 054968 054969 Lacre para tampa de terminais 066673 066673 051504 Lacre para parafuso de terminais 068214 068214 Separadores de fases Tipo A1 A2 A3 2 peças 4 peças 6 peças 2 peças 4 peças 6 peças 4 peças 6 peças PS 50 mm 066191 066194 066197 PS 80 mm 066192 066195 066198 PS 100 mm 066193 066196 066199 066193 066196 066199 054970 054971 PS 200 mm 054972 054973 Manoplas rotativas Tipo A1-A2 A3 RHD - Manopla rotativa direta 066154 066155 RHD EM - Manopla rotativa direta de emergência 066156 066157 RHE - Manopla rotativa prolongada (conjunto completo) 066158 066159 RHE EM - Manopla rotativa prolongada de emergência 066160 066161 RHE_S - Eixo para manopla prolongada 066164 066164 RHE_B - Base para manopla prolongada 066162 066163 RHE_H - Punho para manopla prolongada 066165 066167 RHE_H_EM - Punho para manopla prolongada de emergência 066166 066168 Frontal para a alavanca de operação Tipo A3 FLD - Frontal para bloqueio 066179 Bloqueios por chave para manopla ou frontal para bloqueio Tipo A1-A2 A3 RHL-D - Bloqueio na posição "desligado" (segredos diferentes) 066173 054939 RHL-S - Bloqueio na posição "desligado" (segredos iguais tipo A) 066174 054940 RHL-S - Bloqueio na posição "desligado" (segredos iguais tipo B) 066175 054941 RHL-S - Bloqueio na posição "desligado" (segredos iguais tipo C) 066176 054942 RHL-S - Bloqueio na posição "desligado" (segredos iguais tipo D) 066177 054943 RHL-D - Bloqueio na posição "desligado/ligado" (segredos diferentes) 066178 Suporte para fixação sobre trilho DIN Tipo A1-A2 Suporte para 1, 2, 3 e 4 polos 066180 Bobinas de abertura - versão cabeada (cabos numerados) Tipo A1-A2 A3 SOR-C 12 Vc.c. 066133 054869 SOR-C 24...30 Vc.a./c.c. 066134 054870 SOR-C 48...60 Vc.a./c.c. 066135 054871 SOR-C 110...127 Vc.a. - 110...125 Vc.c. 066136 054872 SOR-C 220...240 Vc.a. - 220...250 Vc.c. 066137 054873 SOR-C 380...440 Vc.a. 066138 054874 SOR-C 480...525 Vc.a. 066141 054875 Bobinas de mínima tensão - versão cabeada Tipo A1-A2 A3 UVR-C 24...30 Vc.a./c.c. 066143 054887 UVR-C 48 Vc.a./c.c. 066144 054888 UVR-C 60 Vc.a./c.c. 067114 054889 UVR-C 110...127 Vc.a. - 110...125 Vc.c. 066145 054890 UVR-C 220...240 Vc.a. - 220...250 Vc.c. 066146 054891 UVR-C 380...440 Vc.a. 066147 054892 UVR-C 480...525 Vc.a. 066148 054893 Contatos auxiliares - versão cabeada (cabos numerados) Tipo A1 A2 A3 2 polos 3-4 polos 2 polos 3-4 polos 3-4 polos AUX-C 1Q + 1SY 250 Vc.a./c.c. 066151 066149 066149 054910 AUX-C 2Q + 1SY 250 Vc.a./c.c. 066150 066152 066150 AUX-C 3Q + 1SY 250 Vc.a./c.c. 054911 AUX-C (peça sobressalente) 066258 066258 066258 066258 Bloqueios por cadeado para a alavanca do disjuntor Tipo A1 3p e 4p - A2 PLL - Removível com bloqueio na posição "desligado" 066259 PLL - Fixo com bloqueio na posição "desligado" 066171 PLL - Fixo com bloqueio na posição "desligado" ou "ligado" 066172 Contato auxiliar adiantado para manopla rotativa Tipo A1-A2 A3 AUE-C 066153 054925 Formula link - kits para conexões de entrada Para disjuntorA2 066822 A3 066823 T6 066824 Formula link - kits para conexões de saída Para disjuntorA1 066841 A2 066842 Formula link - estruturas Descrição F1 F2 F3 F4 F5 de 250 A para A1 066825 066827 066828 066829 066830 de 400 A para A1 e A2 066831 066832 066833 066834 066835 de 630/800 A para A1 e A2 066836 066837 066838 066839 066840 Peças sobressalentes DescriçãoBarra de alumínio para fixação (largura = 1,2 m) 066847 Suporte do barramento 066843 Barramento para 250 A (largura = 1,2 m) 066844 Barramento para 400 A (largura = 1,2 m) 066845 Barramento para 630/800 A (largura = 1,2 m) 066846 Parafuso especial tipo "martelo" (15 peças) 066848 Proteção para a porta do compartimento (2 peças, largura = 0,93 m) 067538 Kit de separadores de fases (2 peças) 067539 Kit de proteção para A1 (15 peças) 068740 Kit de proteção para A2 (15 peças) 068741
Contato ABB Ltda Produtos de AutomaçãoAv. dos Autonomistas, 1496 06020-902 - Osasco - SP ABB Atende: 0800 014 9111 Fax: +55 11 3688-9977 www.abb.com.br 1S D C 21 00 32 B 02 01 B R -0 - 1 0/ 09
