Dispositivos modulares Mini disjuntores SH200 L – Linha Home Disjuntores de 4,5 kA a 6 kA

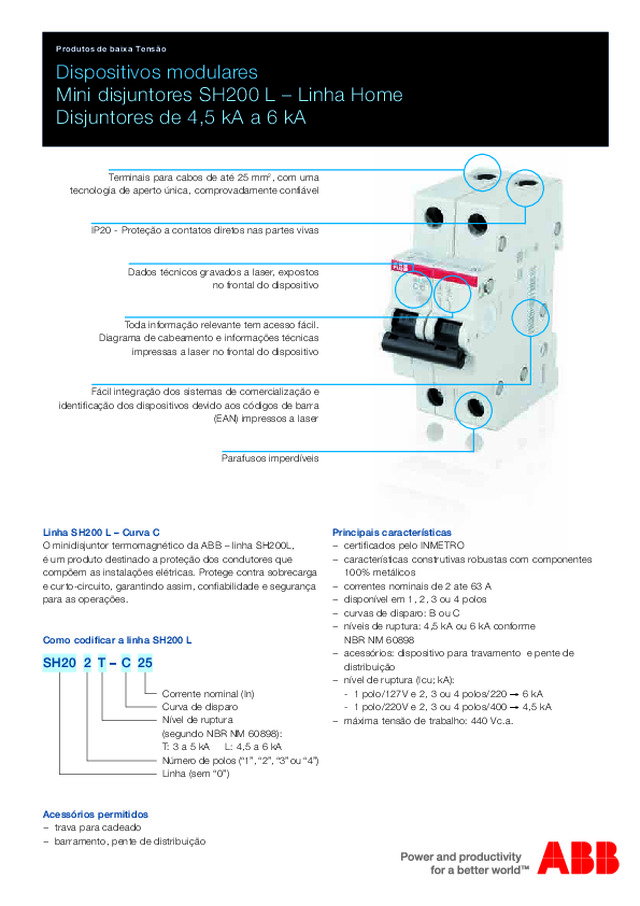

Dispositivos modulares Mini disjuntores SH200 L – Linha Home Disjuntores de 4,5 kA a 6 kA Produtos de baixa Tensão IP20 - Proteção a contatos diretos nas partes vivas Dados técnicos gravados a laser, expostos  no frontal do dispositivo Parafusos imperdíveis Toda informação relevante tem acesso fácil.   Diagrama de cabeamento e informações técnicas  impressas a laser no frontal do dispositivo  Fácil integração dos sistemas de comercialização e  identificação dos dispositivos devido aos códigos de barra  (EAN) impressos a laser Terminais para cabos de até 25 mm 2 , com uma  tecnologia de aperto única, comprovadamente confiável Principais características   − certificados pelo INMETRO   − características construtivas robustas com componentes  100% metálicos   − correntes nominais de 2 ate 63 A   − disponível em 1, 2, 3 ou 4 polos   − curvas de disparo: B ou C   − níveis de ruptura: 4,5 kA ou 6 kA conforme   NBR NM 60898   − acessórios: dispositivo para travamento  e pente de  distribuição   − nível de ruptura (Icu; kA):   - 1 polo/127V e 2, 3 ou 4 polos/220 → 6 kA   - 1 polo/220V e 2, 3 ou 4 polos/400 → 4,5 kA   − máxima tensão de trabalho: 440 Vc.a. Linha SH200 L – Curva C O minidisjuntor termomagnético da ABB – linha SH200L, é um produto destinado a proteção dos condutores que compõem as instalações elétricas. Protege contra sobrecarga e curto-circuito, garantindo assim, confiabilidade e segurança para as operações. Como codificar a linha SH200 L Corrente nominal (In)Curva de disparoNível de ruptura (segundo NBR NM 60898): T: 3 a 5 kA     L: 4,5 a 6 kANúmero de polos (“1”, “2”, “3” ou “4”)Linha (sem “0”)        –  C    25 SH20  2  T – C  25 Acessórios permitidos   − trava para cadeado   − barramento, pente de distribuição

Tabela de seleção ABB Ltda Produtos de baixa TensãoRodovia Senador Jose Ermirio de Moraes, km 11, s/nº18087-125 - Aparecidinha - Sorocaba-SP  Contact center: 0800 0 14 9111Dúvidas sobre produtos, serviços e contatos ABB.  www.abb.com.br BRCC-06/14 Númerode polos Corrente nominal   In (A) Tipo Código de estoque 1 2 SH201 L-C2 2CDS241001R0024 4 SH201 L-C4 2CDS241001R0044 6 SH201 L-C6 2CDS241001R0064 10 SH201 L-C10 2CDS241001R0104 16 SH201 L-C16 2CDS241001R0164 20 SH201 L-C20 2CDS241001R0204 25 SH201 L-C25 2CDS241001R0254 32 SH201 L-C32 2CDS241001R0324 40 SH201 L-C40 2CDS241001R0404 50 SH201 L-C50 2CDS241001R0504 63 SH201 L-C63 2CDS241001R0634 3 2 SH203 L-C2 2CDS243001R0024 4 SH203 L-C4 2CDS243001R0044 6 SH203 L-C6 2CDS243001R0064 10 SH203 L-C10 2CDS243001R0104 16 SH203 L-C16 2CDS243001R0164 20 SH203 L-C20 2CDS243001R0204 25 SH203 L-C25 2CDS243001R0254 32 SH203 L-C32 2CDS243001R0324 40 SH203 L-C40 2CDS243001R0404 50 SH203 L-C50 2CDS243001R0504 63 SH203 L-C63 2CDS243001R0634 Númerode polos Corrente nominal In (A) Tipo Código de estoque 2           2 SH202 L-C2 2CDS242001R0024 4 SH202 L-C4 2CDS242001R0044 6 SH202 L-C6 2CDS242001R0064 10 SH202 L-C10 2CDS242001R0104 16 SH202 L-C16 2CDS242001R0164 20 SH202 L-C20 2CDS242001R0204 25 SH202 L-C25 2CDS242001R0254 32 SH202 L-C32 2CDS242001R0324 40 SH202 L-C40 2CDS242001R0404 50 SH202 L-C50 2CDS242001R0504 63 SH202 L-C63 2CDS242001R0634 4           2 SH204 L-C2 2CDS244001R0024 4 SH204 L-C4 2CDS244001R0044 6 SH204 L-C6 2CDS244001R0064 10 SH204 L-C10 2CDS244001R0104 16 SH204 L-C16 2CDS244001R0164 20 SH204 L-C20 2CDS244001R0204 25 SH204 L-C25 2CDS244001R0254 32 SH204 L-C32 2CDS244001R0324 40 SH204 L-C40 2CDS244001R0404 50 SH204 L-C50 2CDS244001R0504 63 SH204 L-C63 2CDS244001R0634 Dimensões 13 13/2 ABB Overall dimensions S 200 System pro M compact ® MCBs S 200 S 201 NA S 202 S 203 S 203 NA S 204 S 201 69 45 44 22 17.5 6.8 85 17.5 35 52.5 70 88 S 200 with bottom-fitting auxiliary contact S 201 NA S 202 S 203 S 203 NA S 204 S 201 69 45 44 22 17.5 6.8 85 17.5 35 52.5 70 104 17 13_13 PRO M 24-10-2005, 17:41 2 43,5 74 68 85 45 17,5 1P 35 1P+N 35 2P 52,5 3P 70 4P 85 17,5 44 68 45 0 45 70 122,5 122,5 122,5 122,5 26,25 52,5 78,75 105 1P+N 1P 2P 3P 4P 1 Modulo 1 Modulo 2 Moduli 2 Moduli 3 Moduli 4 Moduli 1,5 Moduli 3 Moduli 4,5 Moduli 6 Moduli 13 13/2 ABB Overall dimensions S 200 System pro M compact ® MCBs S 200 S 201 NA S 202 S 203 S 203 NA S 204 S 201 69 45 44 22 17.5 6.8 85 17.5 35 52.5 70 88 S 200 with bottom-fitting auxiliary contact S 201 NA S 202 S 203 S 203 NA S 204 S 201 69 45 44 22 17.5 6.8 85 17.5 35 52.5 70 104 17 13_13 PRO M 24-10-2005, 17:41 2 13 13/2 ABB Overall dimensions S 200 System pro M compact ® MCBs S 200 S 201 NA S 202 S 203 S 203 NA S 204 S 201 69 45 44 22 17.5 6.8 85 17.5 35 52.5 70 88 S 200 with bottom-fitting auxiliary contact S 201 NA S 202 S 203 S 203 NA S 204 S 201 69 45 44 22 17.5 6.8 85 17.5 35 52.5 70 104 17 13_13 PRO M 24-10-2005, 17:41 2 13 13/2 ABB Overall dimensions S 200 System pro M compact ® MCBs S 200 S 201 NA S 202 S 203 S 203 NA S 204 S 201 69 45 44 22 17.5 6.8 85 17.5 35 52.5 70 88 S 200 with bottom-fitting auxiliary contact S 201 NA S 202 S 203 S 203 NA S 204 S 201 69 45 44 22 17.5 6.8 85 17.5 35 52.5 70 104 17 13_13 PRO M 24-10-2005, 17:41 2 13 13/2 ABB Overall dimensions S 200 System pro M compact ® MCBs S 200 S 201 NA S 202 S 203 S 203 NA S 204 S 201 69 45 44 22 17.5 6.8 85 17.5 35 52.5 70 88 S 200 with bottom-fitting auxiliary contact S 201 NA S 202 S 203 S 203 NA S 204 S 201 69 45 44 22 17.5 6.8 85 17.5 35 52.5 70 104 17 13_13 PRO M 24-10-2005, 17:41 2
