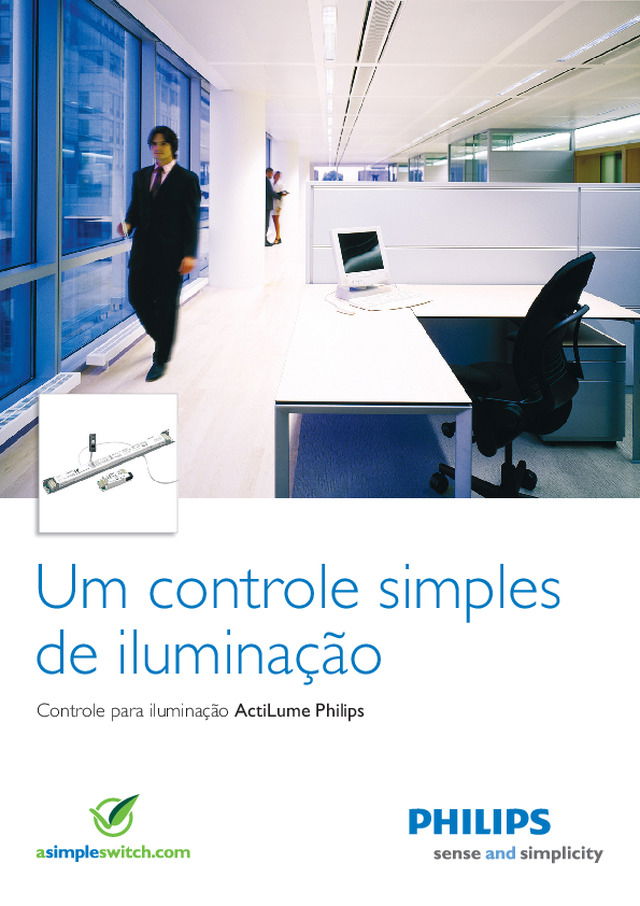

ActiLume - Catálogo

Um controle simples de iluminação Controle para iluminação ActiLume Philips

Novo controle de iluminação ActiLume é um novo controle para sistemas de iluminação simples e fácil de  instalar tipo “plug and play” para escritórios, escolas, etc. que oferece máximo  conforto e economia de energia/CO 2  de até 75% . Comanda (liga-desliga)  a iluminação automaticamente de acordo com a presença (detecção de  movimento) e regula (dimeriza) a iluminação quando há elevada contribuição  natural de luz no ambiente. O sistema ActiLume consiste em um sensor e uma unidade de controle, instalados na luminária,  sendo que o sensor combina três funções (sensor de luz, sensor de movimento e sensor infra-vermelho para uso opcional com controle remoto). A iluminação pode também ser controlada manualmente, tanto por um interruptor pulsador  (tipo campainha) quanto por um controle remoto. Este novo sistema opera com reatores  eletrônicos HF-R Touch&Dim DALI. Além disso, o sensor ActiLume está pré-programado para  manter um fl uxo luminoso 30% maior nas luminárias mais afastadas da janela, mantendo assim  uma iluminação mais uniforme no ambiente. ActiLume é realmente o primeiro sistema “Plug and Play” para o controle da iluminação. Fácil de instalar e utilizar O primeiro toque ( 2 segundos) irá selecionar a aplicação e confi gurar o sistema para “cell  offi ce” ou “open plan”. Um segundo toque mais prolongado no botão (3 a 4 segundos) irá  calibrar o sistema e setar o nível de referência de luz no ambiente do sistema ActiLume de  acordo com o nível especifi cado pelo lighting designer. O sistema está pronto para oferecer  todo o conforto para o usuário. Portanto, a complexidade de confi gurar sistemas de controle  de iluminação é coisa do passado.

O sistema ActiLume consiste basicamente em dois  componentes: • Controlador ActiLume (LCC 1653/00). • Sensor ActiLume (LRI 1653/00). Para tornar mais simples a configuração do sistema, o Kit  ActiLume (LRC 1653/00) contempla os dois itens acima. Cada Kit Actilume pode comandar até 11 reatores. Sensor ActiLume LRI 1653/00 O sensor ActiLume possui quatro diferentes funcionalidades e um  cabo para conexão ao controlador. São elas: • Sensor de movimento. • Sensor de luz. • Receptor infra-vermelho. • Botão de serviço. O sensor ActiLume é indicado somente para aplicações internas  (escritórios, etc.) e normalmente em áreas ventiladas. O sensor é  normalmente embutido na luminária (Classe I) e indicado para altura  de montagem entre 2.5 e 3.5 metros (para assegurar o correto  funcionamento do sistema). Componentes Actilume IRT 8099/00 Controles remotos (modos de operação) IRT 8098/00 Sistemas de Iluminação Philips botão de serviço sensor de presença sensor de luz sensor infra-vermelho LCC 1653/00 LRI 1653/00 Kit 1653/00 Controles remotos (infra-vermelho) IRT 8010/00 IRT 8050/00 IRT 8030/00 Sensor extensor de movimento LRM 8118/00 Componentes adicionais

O ActiLume é um produto verde, ou seja, supera em 10% ou mais o produto de referência, quando comparado ao produto concorrente com a mesma funcionalidade no mercado, ou comparado ao seu antecessor ou a outros produtos da mesma família em uma ou mais das Áreas Verdes Philips.  Efi ciência de energia Embalagem Vida útil e confi abilidade Reciclagem Peso Produto Verde Philips Substâncias perigosas A melhor opção para o meio ambiente Substâncias perigosas Vida útil e confi abilidade São produtos com vida útil mais longa do mercado.•  Importante economia no custo de manutenção.•  Menos resíduos e custos de reciclagem. São produtos com os mais baixos níveis de substâncias perigosas do mercado.•  Eliminação do chumbo e níveis signifi cativamente inferiores de  mercúrio. •  Em conformidade com a diretiva RoHS. Efi ciência de energia São produtos com o consumo mais baixo de energia do mercado.•  Economia signifi cativa durante a vida útil dos produtos.• Gera menos Co 2  ao longo de sua vida útil.

SistemaEM ReatorEM +LâmpadaStandard ReatorHF ReatorHF 75% de economia 25% Consumo de energia ActiLume é um sistema automático de economia de energia. Proporciona uma economia de até 75% na conta de energia elétrica, que representa em  torno de 50 a 80% do custo total da instalação. Isso é possível graças a combinação do sensor + controlador combinado com a nova  geração de reatores HF-Regulator DALI (Digital Addressable Lighting Interface) com  tecnologia EII. Simplicidade no funcionamento O ActiLume oferece ao sistema de controle de iluminação fl uorescente as seguintes  funcionalidades: Sensor de luz Adapta automaticamente às condições ao redor,  mantendo um nível constante de luz através de  dimerização, adequando a luz do ambiente de  acordo com o nível de luz natural. Sensor de movimento Quando a sala está desocupada por um certo  tempo e nenhum movimento é detectado, as  luzes vão desligar. Iluminação personalizada É possível conectar um pulsador ou fazer uso de  um simples controle remoto (On/Off Up/Down). ActiLume é diferente de qualquer outro sistema  de controle. Graças ao seu canal de 2 sensores  e controlador DALI em conjunto com o novo  reator Philips HF-TD com tecnologia EII. Economia de energia automática

SPOT - Serviço Philips de Orientação TécnicaFone: 0800 979 19 25 • (11) 2125-0635 • Fax: (11) 2125-0735E-mail: [email protected] • www.luz.philips.com Especifi cações e informações técnicas estão sujeitas aalterações sem prévio aviso. Setembro/2008
