Advanced TBS / TCS 910

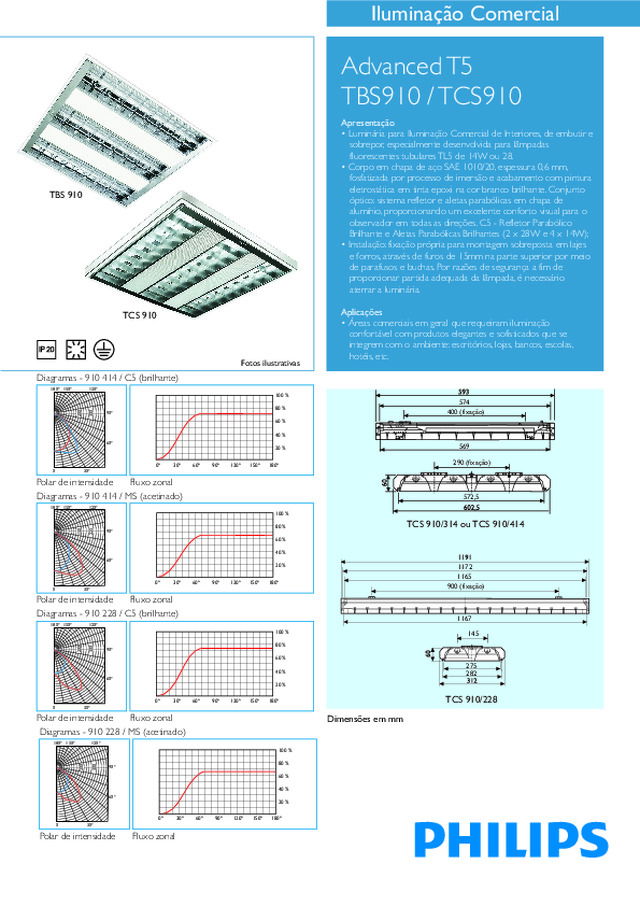

Advanced T5TBS910 / TCS910 Apresentação• Luminária para Iluminação Comercial de Interiores, de embutir e  sobrepor, especialmente desenvolvida para lâmpadas fluorescentes tubulares TL5 de 14W ou 28. • Corpo em chapa de aço SAE 1010/20, espessura 0,6 mm,  fosfatizada por processo de imersão e acabamento com pintura eletrostática em tinta epoxi na cor branco brilhante. Conjunto óptico: sistema refletor e aletas parabólicas em chapa de alumínio, proporcionando um excelente conforto visual para o observador em todas as direções. C5 - Refletor Parabólico Brilhante e Aletas Parabólicas Brilhantes (2 x 28W e 4 x 14W); • Instalação: fixação própria para montagem sobreposta em lajes  e forros, através de furos de 15mm na parte superior por meio de parafusos e buchas. Por razões de segurança a fim de proporcionar partida adequada da lâmpada, é necessário aterrar a luminária. Aplicações• Áreas comerciais em geral que requeiram iluminação  confortável com produtos elegantes e sofisticados que se integrem com o ambiente: escritórios, lojas, bancos, escolas, hotéis, etc. Dimensões em mm Fotos ilustrativas Iluminação Comercial Polar de intensidade Diagramas - 910 414 / C5 (brilhante)  Fluxo zonal 0º  30º 60º 90º 120º 150º 180º 20 % 40 % 60 % 80 % 100 % 2 0 0 3 0 0 0 30º 60º 90º 120º 150º 180º Polar de intensidade Diagramas - 910 414 / MS (acetinado) Fluxo zonal 1 5 0 2 2 5 0 30º 60º 90º 120º 150º 180º 0º  30º 60º 90º 120º 150º 180º 20 % 40 % 60 % 80 % 100 % Polar de intensidade Diagramas - 910 228 / C5 (brilhante) Fluxo zonal 0º  30º 60º 90º 120º 150º 180º 20 % 40 % 60 % 80 % 100 % 2 0 0 3 0 0 0 30º 60º 90º 120º 150º 180º Polar de intensidade Diagramas - 910 228 / MS (acetinado) Fluxo zonal 2 0 0 3 0 0 0 30º 60º 90º 120º 150º 180º 0º  30º 60º 90º 120º 150º 180º 20 % 40 % 60 % 80 % 100 % 11721165 900 (fixação) 1167 275282 145 TCS 910/228 572,5 574 569 400 (fixação) 290 (fixação) TCS 910/314 ou TCS 910/414 TBS 910 TCS 910

Dados do produto Modelo EmbutirEmbutirEmbutirEmbutirEmbutirEmbutirSobreporSobreporSobreporSobrepor Lâmpada 2 x TL5 28W2 x TL5 28W3 x TL5 14W4 x TL5 14W4 x TL5 14W4 x TL5 14W2 x TL5 28W2 x TL5 28W4 x TL5 14W4 x TL5 14W Reator -HF-P228--HF-P414HF-P414-HF-P228-HF-P414 IncluilâmpadaNãoSimNãoNãoSimSimNãoSimNãoSim Múltiplo 1111111111 Código TBS910228C500TBS910228C5RLTBS910314C5POTBS910414C500TBS910414C5RLTBS910D414RLTCS910228C500TCS910228C5RLTCS910414C500TCS910414C5RL Polar de intensidade Diagramas - 910 228 / C5 (brilhante com painel perfurado ou liso)  Fluxo zonal Polar de intensidade Diagramas - 910 228 / M5 (acetinado com painel perfurado ou liso)  Fluxo zonal Polar de intensidade Diagramas - 910 314 / C5 (brilhante com painel perfurado ou liso) Fluxo zonal Polar de intensidade Diagramas - 910 314 / M5 (acetinado com painel perfurado ou liso) Fluxo zonal 1 5 0 2 2 5 0 30º 60º 90º 120º 150º 180º 1 5 0 2 2 5 0 30º 60º 90º 120º 150º 180º 2 0 0 3 0 0 0 30º 60º 90º 120º 150º 180º 1 5 0 2 2 5 0 30º 60º 90º 120º 150º 180º 0º  30º 60º 90º 120º 150º 180º 20 % 40 % 60 % 80 % 100 % 0º  30º 60º 90º 120º 150º 180º 20 % 40 % 60 % 80 % 100 % 0º  30º 60º 90º 120º 150º 180º 20 % 40 % 60 % 80 % 100 % 0º  30º 60º 90º 120º 150º 180º 20 % 40 % 60 % 80 % 100 % Document Outline Page 1 Page 2
