Affinium LED Cooler e Freezer

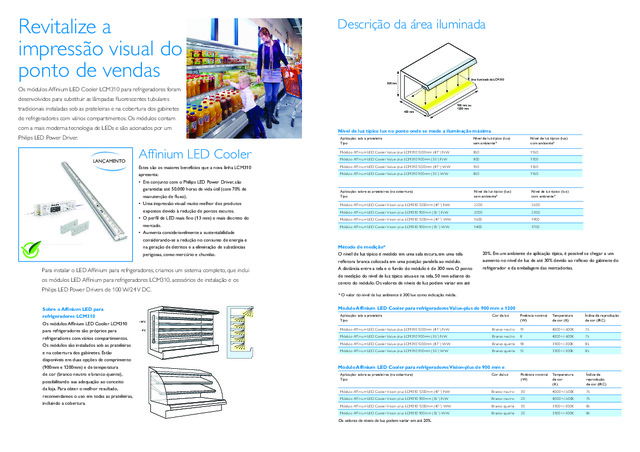

Revitalize a impressão visual do ponto de vendas Os módulos Affinium LED Cooler LCM310 para refrigeradores foram desenvolvidos para substituir as lâmpadas fluorescentes tubularestradicionais instaladas sob as prateleiras e na cobertura dos gabinetes de refrigeradores com vários compartimentos. Os módulos contam com a mais moderna tecnologia de LEDs e são acionados por um Philips LED Power Driver. Affinium LED Cooler Estes são os maiores benefícios que a nova linha LCM310 apresenta:• Em conjunto com o Philips LED Power Driver, são garantidas até 50.000 horas de vida útil (com 70% de manutenção de fluxo). • Uma impressão visual muito melhor dos produtos expostos devido à redução de pontos escuros. • O perfil de LED mais fino (13 mm) e mais discreto do mercado. • Aumenta consideravelmente a sustentabilidade considerando-se a redução no consumo de energia e na geração de detritos e a eliminação de substâncias perigosas, como mercúrio e chumbo. Para instalar o LED Affinium para refrigeradores, criamos um sistema completo, que inclui os módulos LED Affinium para refrigeradores LCM310, acessórios de instalação e os Philips LED Power Drivers de 100 W/24 V DC. Sobre o Affinium LED para refrigeradores LCM310 Os módulos Affinium LED Cooler LCM310 para refrigeradores são próprios para refrigeradores com vários compartimentos. Os módulos são instalados sob as prateleiras e na cobertura dos gabinetes. Estão disponíveis em duas opções de comprimento (900mm e 1200mm) e de temperatura de cor (branco neutro e branco quente), possibilitando sua adequação ao conceito da loja. Para obter o melhor resultado, recomendamos o uso em todas as prateleiras, incluindo a cobertura. +30°C 0°C +30°C 0°C LANÇAMENTO 900 mm ou1200 mm 300 mm 400 mm área iluminada do LCM310 Descrição da área iluminada Aplicação: sob a prateleiraTipo Cor da luz Potência nominal (W) Temperatura de cor (K) Índice de reprodução de cor (IRC) Módulo Affinium LED Cooler Value-plus LCM310 1200mm (47”) NW Branco neutro 11 4300+/-600K 75 Módulo Affinium LED Cooler Value-plus LCM310 900mm (35”) NW Branco neutro 8 4300+/-600K 75 Módulo Affinium LED Cooler Value-plus LCM310 1200mm (47”) WW Branco quente 18 3100+/-300K 85 Módulo Affinium LED Cooler Value-plus LCM310 900mm (35”) WW Branco quente 12 3100+/-300K 85 Módulo Affinium LED Cooler para refrigeradores Value-plus de 900 mm e 1200 Aplicação: sobre as prateleiras (na cobertura)Tipo Cor da luz Potência nominal (W) Temperatura de cor (K) Índice de reprodução de cor (IRC) Módulo Affinium LED Cooler Vision-plus LCM310 1200mm (47”) NW Branco neutro 30 4000+/-500K 75 Módulo Affinium LED Cooler Vision-plus LCM310 900mm (35”) NW Branco neutro 20 4000+/-500K 75 Módulo Affinium LED Cooler Vision-plus LCM310 1200mm (47”) WW Branco quente 30 3100+/-300K 85 Módulo Affinium LED Cooler Vision-plus LCM310 900mm (35”) WW Branco quente 20 3100+/-300K 85 Módulo Affinium LED Cooler para refrigeradores Vision-plus de 900 mm e Aplicação: sob a prateleiraTipo Nível de luz típico (lux)sem ambiente Nível de luz típico (lux)com ambiente Módulo Affinium LED Cooler Value-plus LCM310 1200mm (47”) NW 850 1150 Módulo Affinium LED Cooler Value-plus LCM310 900mm (35”) NW 800 1100 Módulo Affinium LED Cooler Value-plus LCM310 1200mm (47”) WW 950 1350 Módulo Affinium LED Cooler Value-plus LCM310 900mm (35”) WW 850 1150 Nível de luz típico lux no ponto onde se mede a iluminação máxima Aplicação: sobre as prateleiras (na cobertura)Tipo Nível de luz típico (lux)sem ambiente Nível de luz típico (lux)com ambiente Módulo Affinium LED Cooler Vision-plus LCM310 1200mm (47”) NW 2200 2500 Módulo Affinium LED Cooler Vision-plus LCM310 900mm (35”) NW 2000 2300 Módulo Affinium LED Cooler Vision-plus LCM310 1200mm (47”) WW 1600 1900 Módulo Affinium LED Cooler Vision-plus LCM310 900mm (35”) WW 1400 1700 Método de medição O nível de luz típico é medido em uma sala escura, em uma tela refletora branca colocada em uma posição paralela ao módulo.A distância entre a tela e o fundo do módulo é de 300 mm. O ponto de medição do nível de luz típico situa-se na tela, 50 mm adiante do centro do módulo. Os valores de níveis de luz podem variar em até 20%. Em um ambiente de aplicação típica, é possível se chegar a um aumento no nível de luz de até 30% devido ao reflexo do gabinete do refrigerador e da embalagem das mercadorias. O valor do nível de luz ambiente é 300 lux como indicação média. Os valores de níveis de luz podem variar em até 20%.

Estimule mais vendas com qualidade de luz e alta eficiência Os módulos Philips Affinium LED Freezer são as soluções mais brilhantes e eficientes em consumo de energia, que fazem com que os alimentos congelados ou refrigerados pareçam mais atrativos aos consumidores, podendo estimular maior venda destes alimentos. Desenvolvidos para novas instalações e substituições de lâmpadas fluorescentes menos eficientes em cabines já existentes, eles oferecem uma melhor visibilidade e apresentação com um menor custo. Uma solução ecologicamente correta, eficiente e de baixa manutenção. Affinium LED Freezer Os módulos Affinium LED freezer LFM 300 foram desenhados para substituir as tradicionais lâmpadas fluorescentes tubulares dentro de cabines de freezer de vidro verticais, proporcionando uma redução de até 65% consumo de energia.Os módulos utilizam LEDs Luxeon e funcionam com LED Power Driver de 100W da Philips, em 24 Vdc. O sistema garante 50.000 horas de vida útil e um nível de iluminação típico de 1.000 lux. Lado 2 Lado 1 Centro Centro Centro Centro As lâmpadas fluorescentes tradicionais deixam uma parte mais escura bem no local mais importante da cabine de congelados: no centro da porta. Porém isto não acontece com os módulos Philips Affinium LED Freezer. Nossa experiência em sistema óptico assegura que a luz seja uniformemente distribuída sobre os produtos sem pontos escuros e sem criar ofuscamento. Pelo baixo aquecimento do sistema, é evitado também o condensamento de água no vidro, que pode atrapalhar a visão do consumidor.Em conjunto com sensores de presença, é possível manter a luz acesa apenas quando houver movimento de pessoas nas categorias, pois o acendimento dos LEDs é instantâneo, economizando ainda mais energia e atraindo a atenção do consumidor. Freezer com iluminação fluorescente Freezer com Philips Affinium LED Freezer Apresente os alimentos com uma iluminação melhor Módulos Affinium LED Freezer Temperatura de cor Potência nominal (W) Temperatura de cor (K) Índice de reprodução de cor (IRC) Value-plus LFM300 1500mm (59") centro CW branco frio 24 4.950 - 6.250 70 Value-plus LFM300 1500mm (59") lado CW branco frio 15 4.950 - 6.250 70 Value-plus LFM300 1500mm (59") centro NW branco neutro 24 3.750 - 4.450 75 Value-plus LFM300 1500mm (59") lado NW branco neutro 15 3.750 - 4.450 75 Value-plus LFM300 1700mm (67") centro CW branco frio 29 4.950 - 6.250 70 Value-plus LFM300 1700mm (67") lado CW branco frio 19 4.950 - 6.250 70 Value-plus LFM300 1700mm (67") centro NW branco neutro 29 3.750 - 4.450 65 Value-plus LFM300 1700mm (67") lado NW branco neutro 19 3.750 - 4.450 65 Módulos Affinium LED Freezer, tamanho: 1500 mm Módulos Cor Número de portas 2 3 4 5 6 1500mm 59" (15 e 24W) branco frio Quantidade de drivers 1 2 2 2 3 1500mm 59" (15 e 24W) branco neutro 1 2 2 2 3 1700mm 67" (19 e 29W) branco frio 1 2 3 3 4 1700mm 67" (19 e 29W) branco neutro 1 2 3 3 4 Número de Philips LED power drivers 100 W 24VDC necessários por freezer Exemplo de módulos colocados em um congelador cinco portas (top view) Estão disponíveis também em outros tamanhos e potências. Consulte a Philips para mais detalhes. Consulte também o Guia de Instalação Técnica para mais informações sobre a instalação do produto.

Affinium LED String High Power Número máximo de dispositivos LED Potência 20W 60W 100W Branco quente por driver 1 por extensão 2 24 24 72 60 130 60 Branco frio, azul e verde por driver 1 por extensão 2 24 24 72 60 120 60 Affinium LED String High Power O Philips Affinium LED String High Power quando utilizado em rótulos luminosos de grandes dimensões ( 3m), assegura uma otimização da representação de identidade corporativa, reduzindo o consumo de energia em até 50% por consumir cerca de 5W por metro (contra 20W do Neon). Além disso, por ter uma vida útil de 50.000 horas , reduz o trabalho de manutenção nos letreiros, e consequentemente reduz o número de descartes. Com manutenção de 50% do fluxo e em aplicações onde a temperatura não excede 40ºC. Muito mais luz e brilho O novo Affinium LED String High Power fornece 400% mais de luz que as versões de Led String de menor potência. O novo nível de luz resultante é excelente, com alto brilho e uniformidade de cor. Por ser a prova d’água, pode ser utilizado em letreiros externos sem correr risco de danos e sua instalação é rápida e simples. Affinium LED String High Power LED Power Driver (W) Comprimento de onda nanômetro (nm) Temperatura de cor (K) Potência por dispositivo LED (W) Lumen por dispositivo LED (lm) Lumen por metro (lm) Ângulo do facho (º) Faixa de temperatura ambiente (ºC) mín. / máx. Faixa de temperatura ambiente (ºF) mín. / máx. Espaço entre dispositivos (mm) mín. / máx. Affinium LED string hp azul P17 20W / 60W / 100W 470 +/- 6 – 0.8 10 62 130 -20 / +60 -4 / +140 90 / 175 Affinium LED string hp verde P17 20W / 60W / 100W 528 +/- 7 – 0.7 22 134 130 -20 / +60 -4 / +140 90 / 175 Affinium LED string hp W3000 P17 (branco quente) 20W / 60W / 100W – 3000 +/- 175 0.7 31 184 130 -20 / +60 -4 / +140 90 / 175 Affinium LED string hp W6300 P17 (branco frio) 20W / 60W / 100W – 6300 +/- 700 0.8 50 300 130 -20 / +60 -4 / +140 90 / 175 Especificações técnicas Quantidades de LEDs por driver (para até três extensões ) Observações: por driver 1 o número total de LEDs por driver não pode ser excedido. por extensão 2 se mais extensões (até 3) forem usadas, o número de LEDs por extensão não pode ser excedido Se você quiser instalar mais de 3 extensões, entre em contato com o escritório Philips local.Consulte também o Guia de Instalação Técnica para mais informações sobre a instalação do produto. Sem cabo adicional Especificações técnicas Affinium LED Posterbox A alta tecnologia em design do Philips Affinium LED Posterbox ALPM300, torna-o ideal para aplicações em painés luminosos ultrafinos, onde as lâmpadas fluorescentes não podem ser aplicadas. Ele irá assegurar que seu painel se destaque na multidão, mesmo nos locais mais movimentados.Reduz em pelo menos 50% os gastos com energia comparados a iluminação com fluorescentes, além de reduzir gastos e esforços com a manutenção, por possuir uma vida útil de 50.000 horas.Além da aplicação do tipo “backlight”, esta versão também pode ser utilizada em iluminação do tipo “wall-washer” em painéis de pequeno e médio porte. Produto LED Power Driver (W) Índice de reprodução de cor (IRC) Temperatura de cor (K) Saída em lúmen Ta 25ºC (lm) Intensidade do facho por módulo (cd) Nº de LEDs / distância entre LEDs (pçs / mm) Potência máxima (W) Proteção de entrada (IP) Temperatura carcaça máx. a Ta 60ºC (ºC) Faixa de temperatura ambiente (ºC) Affinium LPM 8W 6300K 325mm (12.8") 300 20W / 60W / 100W 73 ± 6 6300 +/- 700 420 3.000 3/120 9 66 80 -20 / 60 Affinium LPM 8W 6300K 325mm (12.8") 300 20W / 60W / 100W 73 ± 6 6300 +/- 700 700 5.000 5/120 14 66 80 -20 / 60 LED Power Driver LPM 8W 325mm LPM 13W 565mm 20W 2 1 60W 7 4 100W 11 7 O número máximo de módulos Affinium LED Posterbox 300 a ser ligado a um LED Power Driver: Consulte também o Guia de Instalação Técnica para mais informações sobre a instalação do produto. O Philips Affinium LED Posterbox cria imagens perfeitas com uniformidade e alto brilho, eliminando o efeito ‘zebra’ (faixas de sombra) e o incômodo efeito piscante. Devido a isto, permite que o painel transmita a mensagem correta ao público e mantenha a imagem de marca consistente em todos os lugares. Iluminação uniforme para painéis luminosos ultrafinos LED Power Driver LPM 1 LPM 2 LPM n vermelho azul + + n - - + - + -

Iluminação sustentável para Supermercados Linha Affinium LED Philips, iluminação com qualidade e eficiência sem agredir ao meio ambiente. A melhor opção para o meio ambiente Os produtos da Linha Affinium LED Philips (LED Cooler, LED Freezer LFM300, LED String High Power e LED Posterbox) são Produtos Verdes Philips e confirmam o compromisso em reduzir o impacto ambiental de seus produtos e atividades.Os Produtos Verdes Philips superam em 10% ou mais o produto de referência, quando comparado ao produto concorrente com a mesma funcionalidade no mercado, ou comparado ao seu antecessor ou a outros produtos da mesma família em uma ou mais das Áreas Verdes Philips. Eficiência de energia Substâncias perigosas Embalagem Vida útil e confiabilidade Reciclagem Peso Áreas Verdes Philips SPOT - Serviço Philips de Orientação TécnicaFone: 0800 979 19 25 • (11) 2125-0635 • Fax: (11) 2125-0735 E-mail: [email protected] • www.luz.philips.com Especificações e informações técnicas estão sujeitas a alterações sem prévio aviso. Setembro/2009 Affinium LED Freezer Troque as lâmpadas conforme a sugestão abaixo e faça a melhor escolha para o meio ambiente Neon Affinium LED String High Power TLD 58W Affinium LED Posterbox Módulos Affinium LED Cooler TLD 58W Até 65% redução de energia, economizando de 3 a 6 trocas Até 75% redução de energia, economizando de 2 a 4 trocas Até 55% redução de energia, economizando de 3 a 6 trocas TLD 58W Até 60% redução de energia, economizando de 3 a 6 trocas
