Affinium LED Posterbox - Catálogo Técnico

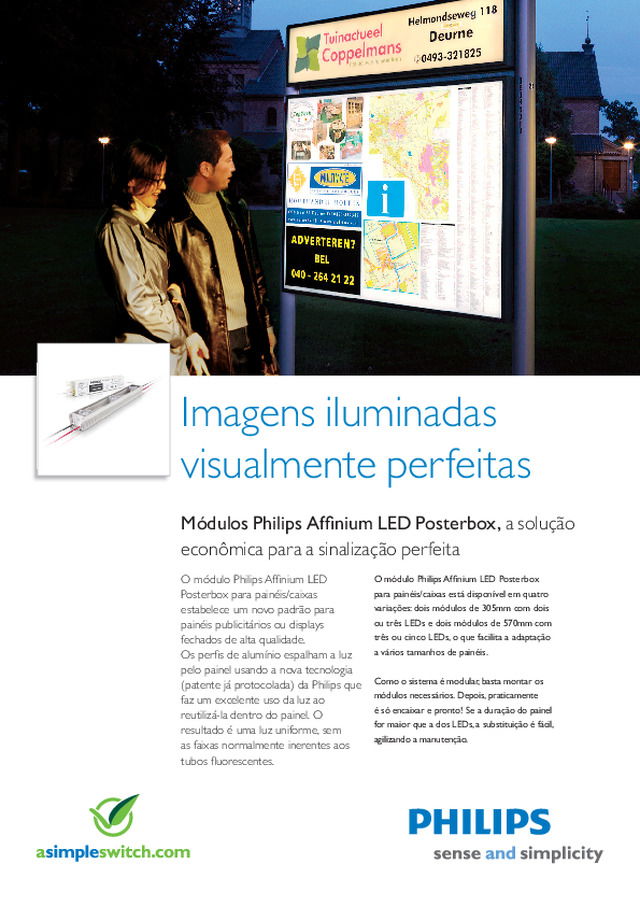

Imagens iluminadasvisualmente perfeitas  Módulos Philips Affi nium LED Posterbox, a solução econômica para a sinalização perfeita O módulo Philips Affi nium LED Posterbox para painéis/caixas estabelece um novo padrão para painéis publicitários ou displays fechados de alta qualidade.Os perfi s de alumínio espalham a luz pelo painel usando a nova tecnologia (patente já protocolada) da Philips que faz um excelente uso da luz aoreutilizá-la dentro do painel. O resultado é uma luz uniforme, sem as faixas normalmente inerentes aos  tubos fl uorescentes. O módulo Philips Affi nium LED Posterbox  para painéis/caixas está disponível em quatro  variações: dois módulos de 305mm com dois  ou três LEDs e dois módulos de 570mm com  três ou cinco LEDs, o que facilita a adaptação  a vários tamanhos de painéis.  Como o sistema é modular, basta montar os  módulos necessários. Depois, praticamente é só encaixar e pronto! Se a duração do painel  for maior que a dos LEDs, a substituição é fácil,  agilizando a manutenção.

LED Power Driver LPM 1 LPM 2 LPM n rojo negro n LED Power Driver LPM 6W 305mm   LPM 9W 305mm LPM 9W 570mm LPM 15W 570mm 20W 2 1 1 1 60W 7 5 5 3 100W 12 8 8 5 Módulos Philips Affi nium LED Posterbox para painéis/caixas A B C D E LPM 6W 6300K 305mm (12”) 305 295 283 27 36 LPM 9W 6300K 305mm (12”) 305 295 283 27 36 LPM 9W 6300K 570mm (22,4”) 570 560 547 27 36 LPM 15W 6300K 570mm (22,4”) 570 560 547 27 36 Módulos Philips Affi nium LED Posterbox para painéis/caixas LED Power Driver     Índice de reproduçãode corIRC Temperatura de corKelvinK Saída em lúmen lm Intensidade do facho por LEDcd Nº de LEDs /distância entre LEDspçs / mm LPM 6W 6300K 305mm (12”) 20W / 60W / 100W 73±6 6300 +/- 700 80 250 2 / 240 LPM 9W 6300K 305mm (12”) 20W / 60W / 100W 73±6 6300 +/- 700 120 250 3 / 120 LPM 9W 6300K 570mm (22,4”) 20W / 60W / 100W 73±6 6300 +/- 700 120 250 3 / 240 LPM 15W 6300K 570mm (22,4”) 15W / 60W / 100W 73±6 6300 +/- 700 200 250 5 / 120 Especificação Módulos Philips Affi nium LED Posterbox para painéis/caixas Potência típica   do móduloW Potência Máxima    do sistemaW Proteção de entradaIP Temp. Carcaçamáx a Ta 60°C°C Faixa de temperatura ambiente°C LPM 6W 6300K 305mm (12”) 6 8 40 75 -20 / 60 LPM 9W 6300K 305mm (12”) 9 12 40 75 -20 / 60 LPM 9W 6300K 570mm (22,4”) 9 12 40 75 -20 / 60 LPM 15W 6300K 570mm (22,4”) 15 20 40 75 -20 / 60 Especificação – Continuação Observação: Não é permitida a montagem do módulo na parte inferior do painel no caso de aplicações externas. Número máximo de módulos a ser conectado a um LED Power Driver

Acessórios Quantidade de  itens na caixa  Código para pedido(EOC)8711559 Conector LPM 15 76556330 Ferramenta de conexão LPM 1 76558700 Fita adesiva LPM 1 rolo de 3 metros 76560000 Módulos Philips Affi nium LED Posterbox para painéis/caixas Quantidade de itens na caixa   Código para pedido(EOC) 8711559 LPM 6W 6300K 305mm (12”) 10 76550130 LPM 9W 6300K 305mm (12”) 10 76548830 LPM 9W 6300K 570mm (22,4”) 10 76554930 LPM 15W 6300K 570mm (22,4”) 10 76552530 Dados para pedido LED Power Driver(IP66) Quantidade deitens na caixa Código para pedido (EOC) 8711500 20W-24V / 100-240V 10 91194030 60W-24V / 100-240V 10 91146930 100W-24V / 100-240V 10 91196430 Módulos Philips Affi nium LED Posterbox para painéis/caixas 6W 305 mm Módulos Philips Affi nium LED Posterbox para painéis/caixas 9W 305 mm Módulos Philips Affi nium LED Posterbox para painéis/caixas 15W 570mm Módulos Philips Affi nium LED Posterbox para painéis/caixas 9W 570mm Conector LPM para o móduloPhilips Affi nium LED Posterbox para painéis/caixas Ferramenta de conexão LPM parao módulo Philips Affi nium LEDPosterbox para painéis/caixas Fita adesiva LPM para o móduloPhilips Affi nium LED Posterbox para painéis/caixas

SPOT - Serviço Philips de Orientação TécnicaFone: 0800 979 19 25 • (11) 2125-0635 • Fax: (11) 2125-0735E-mail: [email protected] • www.luz.philips.com Especifi cações e informações técnicas estão sujeitas a alterações sem prévio aviso. Agosto/2008
