Armários e Caixas de sobrepor metálicas

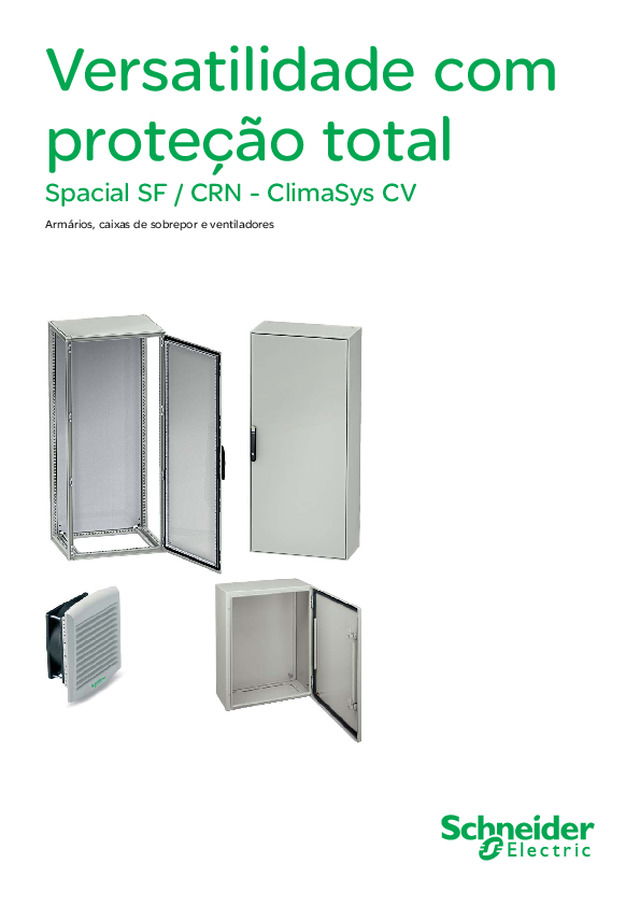

Versatilidade com proteção total Spacial SF / CRN - ClimaSys CV Armários, caixas de sobrepor e ventiladores

Especificações técnicas ●  Estrutura triangular de perfi l  fechado com a parte superior  e base soldadas e a vertical  parafusada em perfi s, para máxima  versatilidade ●  Pintura eletrostática em epóxi a pó,  em cinza RAL 7035 ●  Grau de proteção IP55 ●  Resistência a impacto mecânico  IK10 ●  Conforme norma  ABNT NBR IEC 62208 Spacial SF Maçaneta frontal com fecho cilíndrico 1 Fecho para cadeado NSYSFH51 NSYBLKH123 1 - Maçaneta padrão fornecida em todos os armários Spacial SF. Não inclui fecho quando é encomendada como acessório. Fechos Universal Dimensões  nominais (mm) 40 mm 65 mm 90 mm   300  NSYSUCR4030  NSYSUCR6530  NSYSUCR9030   400  NSYSUCR4040  NSYSUCR6540  NSYSUCR9040   500  NSYSUCR4050  NSYSUCR6550  NSYSUCR9050   600  NSYSUCR4060  NSYSUCR6560  NSYSUCR9060   800  NSYSUCR4080  NSYSUCR6580  NSYSUCR9080 1000  NSYSUCR40100  NSYSUCR65100  NSYSUCR90100 1200  NSYSUCR40120  NSYSUCR65120  NSYSUCR90120 1400  NSYSUCR40140  NSYSUCR65140  NSYSUCR90140 1600  NSYSUCR40160  NSYSUCR65160  NSYSUCR90160 1800  NSYSUCR40180  NSYSUCR65180  NSYSUCR90180 2000  NSYSUCR40200  NSYSUCR65200  NSYSUCR90200 2200  NSYSUCR40220  NSYSUCR65220  NSYSUCR90220 Trilhos transversais Elementos para içamento Suporte de içamento Olhal (M12) NSYSFEB NSYSFELB Nº de  portas Estrutura Par lateral  (fixação pela  parte externa) Flange - entrada  de cabo Base soleira Altura da base 100 (mm) Dimensões nominais  (mm) Com placa  de montagem  e porta lisa 1 entrada Kit frontal Kit lateral A L P 1800 600 400 1  NSYSF18640P  NSY2SP184  NSYEC641  NSYSPF6100  NSYSPS4100 1800 600 500 1  NSYSF18650P  NSY2SP185  NSYEC651  NSYSPF6100  NSYSPS5100 1800 600 600 1  NSYSF18660P  NSY2SP186  NSYEC661  NSYSPF6100  NSYSPS6100 1800 800 400 1  NSYSF18840P  NSY2SP184  NSYEC841  NSYSPF8100  NSYSPS4100 1800 800 600 1  NSYSF18860P  NSY2SP186  NSYEC861  NSYSPF8100  NSYSPS6100 2000 600 400 1  NSYSF20640P  NSY2SP204  NSYEC641  NSYSPF6100  NSYSPS4100 2000 600 600 1  NSYSF20660P  NSY2SP206  NSYEC661  NSYSPF6100  NSYSPS6100 2000 800 600 1  NSYSF20860P  NSY2SP206  NSYEC861  NSYSPF8100  NSYSPS6100 2000 800 800 1  NSYSF20880P  NSY2SP208  NSYEC881  NSYSPF8100  NSYSPS8100 2200 600 600 1  NSYSF22660P  NSY2SP226  NSYEC661  NSYSPF6100  NSYSPS6100 2200 800 600 1  NSYSF22860P  NSY2SP226  NSYEC861  NSYSPF8100  NSYSPS6100 Kit acoplamento NSYSFBK Armários  Benefícios ●  Rapidez e facilidade de montagem ●  Modularidade e fl exibilidade  ●  Ampla gama de produtos e  acessórios ●  Grande robustez e resistência  mecânica  Aplicações ●  Indústrias em geral: automobilística,  farmacêutica, alimentícia, etc ●  Indústria naval

Especificações técnicas Tipo de material ●  Caixas em chapa de aço sem costura, dobrada duas vezes na parte frontal, com estrutura traseira soldada ●  Pintura eletrostática em epóxi a pó, em cinza RAL 7035 ●  Grau de proteção IP66 ●  Resistência a impacto mecânico IK10 Especificações da porta ●  Dobra de 20 mm, dupla, com excelente rigidez, abertura de 120°, 2 ou 3 dobradiças ocultas. Carga máxima: 50 kg/m 2 Outras características ●  Parafusos M6 x 16 para aterramento na porta e na caixa, proporcionando conexão de mesmo potencial ●  Flange para entrada de cabos na parte inferior ●  Vedação da porta em poliuretano injetado ●  Pinos posteriores de 10 mm, soldados, para facilitar a instalação da placa de montagem ●  Conforme norma ABNT NBR IEC 62208 Spacial CRN Benefícios ●  Rapidez e facilidade de montagem ●  Grande robustez e resistência mecânica ●  Elevado grau de proteção, permitindo o uso em  ambientes mais agressivos (pó e umidade) ●  Flexibilidade de acessórios e opções de montagem Caixas de sobrepor Aplicações ●  Indústrias em geral: automobilística, farmacêutica,  alimentícia, etc ●  Indústria naval ●  Edifícios comerciais Acessórios Fixação Descrição Referência Suporte de aço para fi xação em paredes NSYPFCR Porta documentos Formato Referência A4 NSYDPA4 Fechos Tipo Referência Barra dupla de 3 mm NSYTDBCRN Fechadura com maçaneta com chave 405 (inclusa) NSYCL405CRN Porta cadeado em aço inoxidável NSYKPLM Fecho para cadeado NSYCBCCRN Dimensões (mm) Nº de portas IP Peso (kg) Referência Caixa Placa  de  montagem A L P Com porta, sem placa  de montagem Galvanizada  300  250 150 1 66  4,2  NSYCRN325150  NSYMM3025  400  300 200 1 66  6,8  NSYCRN43200  NSYMM43  400  400 200 1 66  8  NSYCRN44200  NSYMM44  500  400 200 1 66 9,8  NSYCRN54200  NSYMM54  600  400 200 1 66 10,8  NSYCRN64200  NSYMM64  700  500 250 1 66 19,3  NSYCRN75250  NSYMM75  800  600 300 1 66 26,3  NSYCRN86300  NSYMM86  800  800 300 1 66 32,5  NSYCRN88300  NSYMM88 1000  600 250 1 66 28,4  NSYCRN106250  NSYMM106 1000  800 300 1 66 37,4  NSYCRN108300  NSYMM108 Especificar caixa + placa de montagem
