BASIC para Lâmpadas TLD

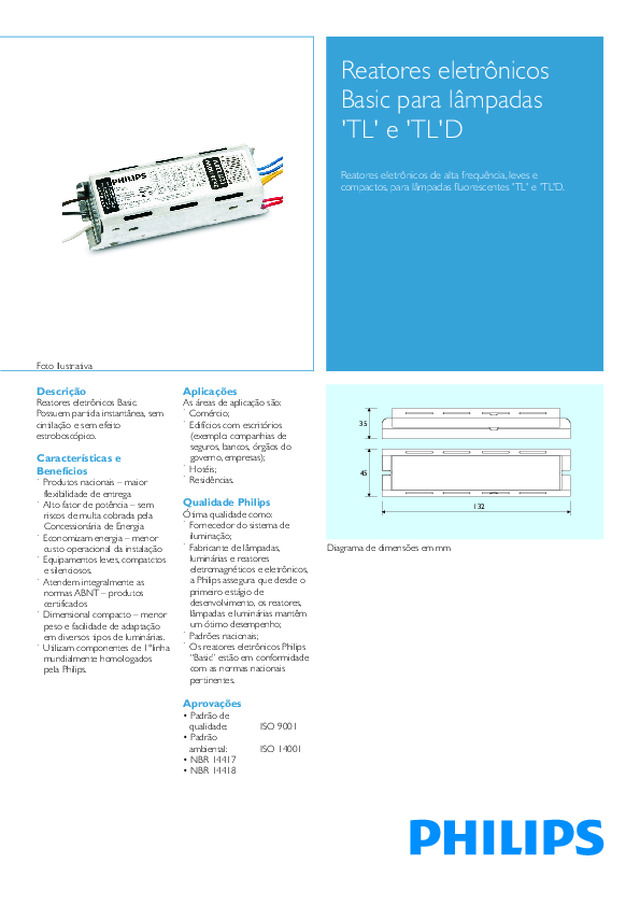

Reatores eletrônicos Basic para lâmpadas 'TL' e 'TL'D Reatores eletrônicos de alta frequência, leves e compactos, para lâmpadas fluorescentes 'TL' e 'TL'D. Diagrama de dimensões em mm 35 45 132 Foto Ilustrativa Descrição Características e Benefícios Reatores eletrônicos Basic. Possuem partida instantânea, sem cintilação e sem efeito estroboscópico. ! Produtos nacionais – maior  flexibilidade de entrega ! Alto fator de potência – sem  riscos de multa cobrada pela Concessionária de Energia ! Economizam energia – menor  custo operacional da instalação ! Equipamentos leves, compatctos  e silenciosos.  ! Atendem integralmente as  normas ABNT – produtos certificados ! Dimensional compacto – menor  peso e facilidade de adaptação em diversos tipos de luminárias. ! Utilizam componentes de 1°linha  mundialmente homologados pela Philips. Aplicações Qualidade Philips Aprovações As áreas de aplicação são: ! Comércio; ! Edifícios com escritórios  (exemplo: companhias de seguros, bancos, órgãos do governo, empresas); ! Hotéis; ! Residências. Ótima qualidade como: ! Fornecedor do sistema de  iluminação; ! Fabricante de lâmpadas,  luminárias e reatores eletromagnéticos e eletrônicos, a Philips assegura que desde o primeiro estágio de desenvolvimento, os reatores, lâmpadas e luminárias mantêm um ótimo desempenho; ! Padrões nacionais; ! Os reatores eletrônicos Philips  “Basic” estão em conformidade com as normas nacionais pertinentes. • Padrão de  qualidade:  ISO 9001 • Padrão  ambiental:  ISO 14001 • NBR 14417• NBR 14418

CódigoComercial EB116A16/26 SEB120A16/26 SEB132A16/26 SEB140A16/26 S EB216A16/26 SEB220A16/26 SEB232A16/26 SEB240A16/26 S TensãoNominal(V) 127/220127/220127/220127/220 127/220127/220127/220127/220 Correntede rede(A) 0,15/0,080,16/0,090,27/0,170,32/0,19 0,26/0,150,31/0,170,49/0,280,60/0,35 Potência Total(W) 18/1720/1833/3438/39 32/3138/3659/5873/71 Fator defluxoluminoso 0,900,900,900,90 0,900,900,900,90 Diagrama de conexão Fig. 1111 2222 Dados técnicos Distorçãoharmônica(THD) 15%/25%15%/25%15%/25%15%/25% 15%/25%15%/25%15%/25%15%/25% Fator dePotência 0,95/0,940,950,950,95 0,96/0,940,95/0,940,970,97 Lâmpadas (W) 1 x 16W1 x 18/20W1 x 32W1 x 36/40W 2 x 16W2 x 18/20W2 x 32W2 x 36/40W  Dados técnicos para Instalação Características de operação:Tolerância da tensão de alimentação nominal  +6%-10% (vide tabela acima) Frequência de alimentação  50-60Hz Partida instantâneaCorrente de dispersão de aterramento  0.5mA por reator Tempo de ignição  0,4s Operação mestre-escravo Sim; cabos da lâmpada de no (reator duplo com duas máximo 2m de comprimento. luminárias simples)    Capacidade dos cabos  Máx. de 150 pF entre os cabos e aterramento, devem ser tomadas precauções contra interferência eletromagnética. Teste de resistência de isolamento  500V DC da fase/neutro para o terra (não entre a fase e o neutro).Observação: verifique se o Neutro foi reconectado depois de executar o teste mencionado acima e antes de colocar a instalação em operação. A energia elétrica deve estar desligada durante a manutenção ou instalação do produto. Os reatores não necessitam de qualquer dispositivo auxiliar para partida da(s) lâmpada(s) Diagrama de ligação Fig 1 Fig 2 220V127V Reator MR PT BR AZ VM Lâmpada Fluorescente Reator MR PT BR 220V127V AZ Lâmpada Fluorescente VM Lâmpada Fluorescente AM

CódigoComercial 1 Peça12NC 913711117001913711115501913711116501913711115701 913711116901913711115401913711116201913711115601 CaixaQtde.Peças 20202020 20202020 Dimensõesmm (C x L x A) 355 x 285 x 73355 x 285 x 73355 x 285 x 73355 x 285 x 73 355 x 285 x 73355 x 285 x 73355 x 285 x 73355 x 285 x 73 Código EAN 8727900885507872790088552187279008855458727900885569 8727900885583872790088560687279008856208727900885644 Peso (kg) 3,903,903,903,90 4,904,904,904,90 Dados de embalagem Peso(kg) Código EAN 0,190,190,190,19 0,240,240,240,24 8727900885491872790088551487279008855388727900885552 8727900885576872790088559087279008856138727900885637 SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramentes ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Setembro/2009. OCP 0004 EB116A16/26 SEB120A16/26 SEB132A16/26 SEB140A16/26 S EB216A16/26 SEB220A16/26 SEB232A16/26 SEB240A16/26 S Document Outline Página 1 Página 2 Página 3
