Cabana HPK150

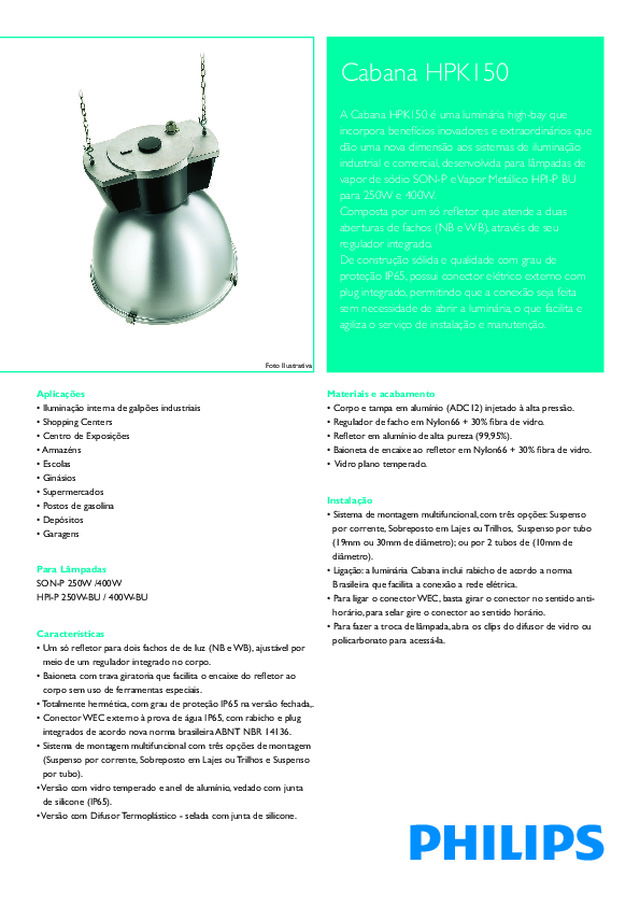

Foto Ilustrativa Cabana HPK150 A Cabana HPK150 é uma luminária high-bay que incorpora benefícios inovadores e extraordinários que dão uma nova dimensão aos sistemas de iluminação industrial e comercial, desenvolvida para lâmpadas de vapor de sódio SON-P e Vapor Metálico HPI-P BU para 250W e 400W.Composta por um só refletor que atende a duas aberturas de fachos (NB e WB), através de seu regulador integrado.De construção sólida e qualidade com grau de proteção IP65, possui conector elétrico externo com plug integrado, permitindo que a conexão seja feita sem necessidade de abrir a luminária, o que facilita e agiliza o serviço de instalação e manutenção. Aplicações • Iluminação interna de galpões industriais• Shopping Centers• Centro de Exposições• Armazéns• Escolas• Ginásios• Supermercados• Postos de gasolina• Depósitos• Garagens Para Lâmpadas SON-P 250W /400WHPI-P 250W-BU / 400W-BU Características • Um só refletor para dois fachos de de luz (NB e WB), ajustável por  meio de um regulador integrado no corpo. • Baioneta com trava giratoria que facilita o encaixe do refletor ao  corpo sem uso de ferramentas especiais. • Totalmente hermética, com grau de proteção IP65 na versão fechada,.• Conector WEC externo à prova de água IP65, com rabicho e plug  integrados de acordo nova norma brasileira ABNT NBR 14136. • Sistema de montagem multifuncional com três opções de montagem  (Suspenso por corrente, Sobreposto em Lajes ou Trilhos e Suspenso por tubo). • Versão com vidro temperado e anel de alumínio, vedado com junta  de silicone (IP65). • Versão com Difusor Termoplástico - selada com junta de silicone. Materiais e acabamento • Corpo e tampa em alumínio (ADC12) injetado à alta pressão.• Regulador de facho em Nylon66 + 30% fibra de vidro.• Refletor em alumínio de alta pureza (99,95%).• Baioneta de encaixe ao refletor em Nylon66 + 30% fibra de vidro.•  Vidro plano temperado. Instalação • Sistema de montagem multifuncional, com três opções: Suspenso  por corrente, Sobreposto em Lajes ou Trilhos,  Suspenso por tubo (19mm ou 30mm de diâmetro); ou por 2 tubos de (10mm de diâmetro). • Ligação: a luminária Cabana inclui rabicho de acordo a norma  Brasileira que facilita a conexão a rede elétrica. • Para ligar o conector WEC, basta girar o conector no sentido anti- horário, para selar gire o conector ao sentido horário. • Para fazer a troca de lâmpada, abra os clips do difusor de vidro ou  policarbonato para acessá-la.

Tabela de códigos Código 911401096180 919306014621 919306014631 919306014641 919306014651 919306014701 919306014711 919306014681 919306014691 919506111361 919506111371 919506111381 919506111391 911401095980 919506006941 911401085580 911401088880 Descrição HPK150 CORPO VAZIO HPK150 SON-P250W 220V 60Hz CP IP65 HPK150 SON-P400W 220V 60Hz CP IP65 HPK150 HPI-P250W-BU 220V 60Hz CP IP65 HPK150 HPI-P400W-BU 220V 60Hz CP IP65 HPK150 SON-P250W K 220V 60HZ CP IP65 KIT HPK150 SON-P400W K 220V 60HZ CP IP65 KIT HPK150 HPI-P250W K 220V 60HZ CP IP65 KIT HPK150 HPI-P400W K 220V 60HZ CP IP65 KIT GPK150 1XSON-P250W K R D425 IP20 GPK150 1XSON-P400W K R D425 IP20 GPK150 1XHPI-P250W-BU K R D425 IP20 GPK150 1XHPI-P400W-BU K R D425 IP20 GPK150 C-WB-NB Alu D425 ZDK150 PG Vidro IP65 ZPK150 MB Sistema Montagem ZDK150 PC (Difusor de Policarbonato IP65) Lâmpada - - - - - SON Plus SON Plus HPI Plus BU HPI Plus BU SON Plus SON Plus HPI Plus BU HPI Plus BU - - - - Potência Máx 400W 250W 400W 250W 400W 250W 400W 250W 400W 250W 400W 250W 400W - - - - Reator - 220V/60Hz 220V/60Hz 220V/60Hz 220V/60Hz 220V/60Hz 220V/60Hz 220V/60Hz 220V/60Hz - - - - - - - - Grau de Proteção - IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP20 IP20 IP20 IP20 - - - - Vidro - - - - - Sim Sim Sim Sim - - - - - - - - Abreviações Referência Lâmpada Lâmpada Facho Kombi Pack Conector Difusor Difusor Proteção Proteção Classificação Abreviatura SON-P HPI-P - BU NB-WB K CP PG PC IP20 IP65 I Significado Vapor de Sódio alta Pressão Lâmpada de Descarga Master Plus Fechado e Aberto Lâmpada inclusa Rabicho- Plug integrado norma ABNT NBR 14136 Vidro de proteção Difusor de Policarbonato Índice de Proteção (sem difusor) Índice de Proteção (com difusor) Classificação elétrica Dimensões Dimensões do sistema montagem

Fotometrias - resumo de alguns códigos SPOT - Serviço Philips de Orientação TécnicaFone: 0800 979 19 25 • (11) 2125-0635 • Fax: (11) 2125-0735E-mail: [email protected]  • www.luz.philips.com Especificações e informações técnicas estão sujeitas aalterações sem prévio aviso. Maio/2009 SON-P 250W NB LOR 66% Diagrama Polar de Intensidade Diagrama de quantidade estimada SON-P 250W WB LOR 68% Diagrama Polar de Intensidade Diagrama de quantidade estimada HPI-P 400W BU NB LOR 66% Diagrama Polar de Intensidade Diagrama de quantidade estimada HPI-P 400W BU WB LOR 67% Diagrama Polar de Intensidade Diagrama de quantidade estimada Simbologia Fotos Cabana HPK150 + ZDK PG Montagem multifuncional (HPK150+ ZPK150 MB) Encaixe do corpo (HPK150) com o refletor (GPK150) GPK150 R WB/NB Alu 425mm com baioneta de encaixe WEC conector Facho Fechado (NB) Facho Aberto – (WB)  (cd/1000lm) 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 500 γ nr. of luminaires 0 4 8 12 16 ) 2 (m 10 30 50 70 90 300 lx 500 lx 750 lx h room : 2.8 m Reflectances:  0.70, 0.50, 0.20 Maintenance factor:  1.0 Ceiling mounted (cd/1000lm) 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 500 γ nr. of luminaires 0 4 8 12 16 ) 2 (m 10 30 50 70 90 300 lx 500 lx 750 lx h room : 2.8 m Reflectances:  0.70, 0.50, 0.20 Maintenance factor:  1.0 Ceiling mounted (cd/1000lm) 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 γ nr. of luminaires 0 4 8 12 16 ) 2 (m 10 30 50 70 90 300 lx 500 lx 750 lx h room : 2.8 m Reflectances:  0.70, 0.50, 0.20 Maintenance factor:  1.0 Ceiling mounted (cd/1000lm) 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 γ nr. of luminaires 0 4 8 12 16 ) 2 (m 10 30 50 70 90 300 lx 500 lx 750 lx h room : 2.8 m Reflectances:  0.70, 0.50, 0.20 Maintenance factor:  1.0 Ceiling mounted (cd/1000lm) 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 γ nr. of luminaires 0 4 8 12 16 ) 2 (m 10 30 50 70 90 300 lx 500 lx 750 lx h room : 2.8 m Reflectances:  0.70, 0.50, 0.20 Maintenance factor:  1.0 Ceiling mounted (cd/1000lm) 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 100 200 300 400 γ nr. of luminaires 0 4 8 12 16 ) 2 (m 10 30 50 70 90 300 lx 500 lx 750 lx h room : 2.8 m Reflectances:  0.70, 0.50, 0.20 Maintenance factor:  1.0 Ceiling mounted (cd/1000lm) 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 200 400 600 800 1000 γ nr. of luminaires 0 4 8 12 16 ) 2 (m 10 30 50 70 90 300 lx 500 lx 750 lx h room : 2.8 m Reflectances:  0.70, 0.50, 0.20 Maintenance factor:  1.0 Ceiling mounted (cd/1000lm) 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 200 400 600 800 1000 γ nr. of luminaires 0 4 8 12 16 ) 2 (m 10 30 50 70 90 300 lx 500 lx 750 lx h room : 2.8 m Reflectances:  0.70, 0.50, 0.20 Maintenance factor:  1.0 Ceiling mounted
