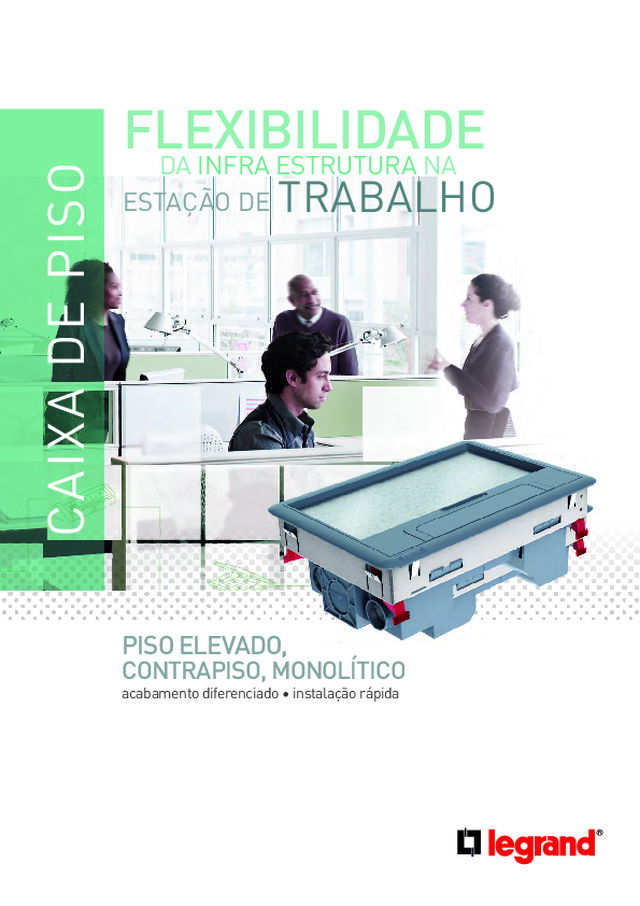

PISO ELEVADO, CONTRAPISO, MONOLÍTICO , acabamento diferenciado • instalação rápida FLEXIBILIDADE DA  INFRA ESTRUTURA  NA ESTAÇÃO DE   TRABALHO C AIXA DE PISO DO

ii

Comprometida com a melhoria contínua de seus produtos e sistemas para que garantam inovação tecnológica e uma infraestrutura fl exível para elétrica e dados, a Legrand reune neste material as diversas soluções em infraestrutura que otimizam a produtividade nos ambientes de trabalho.  LEGRAND SOLUÇÕES INTEGRADAS 1

SISTEMAS   ELÉTRICOS, DADOS  E GERENCIAMENTO DE   CABOS CABEAMENTO ESTRUTURADO LEGRAND ■   Solução em Cat. 5e, Cat. 6, Cat. 6a e  fi bra óptica ■  Linha completa de racks e gabinetes ■   Garantia estendida de 25 anos QUADROS DE ELÉTRICA  ■    Quadros de elétrica plásticos e metálicos  ■    Capacidade de até 168 mód. DIN  ■    Instalação vertical e horizontal C PAINÉIS DE DISTRIBUIÇÃO   ■  Painéis modulares e multifuncionais  ■     Índice de proteção IP55  ■     Até 2.200mm altura  ■   Coluna totalmente perfurada,  forma 2B  2

■  Solução para escritório Solução de mesa com design inovador, que atende as necessidades e mobilidade das estações de trabalho. ■  Colunetes DLP Gama de colunetes que se adéquam perfeitamente à altura da mesa do escritório, com a colunete de altura fi xa de 0,68 m, e, a altura do ambiente, com as colunetes de altura regulável de 2,70 m a 5 m. ■  Canaletas de piso DLP Canaletas nas dimensões 92 x 20 mm e 50 x 12 mm, comprimento de 2 m. ■  DLP Evolutiva O Sistema DLP Evolutiva proporciona fl exibilidade, rapidez de instalação e perfeito acabamento estético para o encaminhamento dos cabos de elétrica, voz, dados e imagem. Tampa fl exível de clipsagem direta, simplicidade e segurança.  Proteção para os cabos de dados.  ■  Sistema de eletrocalhas metálicas Eletrocalhas chapa lisa ou perfurada, até 500 mm de largura com variedade de acessórios.  ■  CABLOFIL eletrocalha aramada Eletrocalhas aramadas em aço inox, galvanizada e eletrozincada, de 50 a 600 mm de largura.  ■  Leitos Disponíveis nas versões leves, médios e pesados, pré galvanizado e galvanizado a fogo.  ■  Perfi lado Perfi lados liso ou perfurado, também na versão com virola, pré galvanizado e galvanizado a fogo.  ENCAMINHAMENTO DE CABOS SISTEMA DE CANALETAS LANÇAMENTO CAIXA DE PISO LEGRAND SOLUÇÕES PRÁTICAS E INTELIGENTES 3

CAIXA DE  PISO LEGRAND ® 4

A  caixa híbrida Legrand  para distribuição de  energia e dados é uma excelente alternativa em custo benefício. Escolha por um produto de acabamento diferenciado, robusto e seguro. Conheça as vantagens desenvolvidas para agilizar a instalação.  5

FLEXIBILIDADE COM   POUCAS REFERÊNCIAS Desenvolvida para aplicações em piso elevado, contrapiso e monolítico, e acessórios que podem ser defi nidos na etapa de acabamento.  SOLUÇÃO PARA TODOS OS PROJETOS 6

Caixa para piso monolítico, com altura mínima de 60 mm. Pode ser utilizada em piso elevado de altura reduzida e como caixa de passagem.  Composta por caixa suporte para instalação em contrapiso e caixa com tampa para revestimento.  Caixa para piso elevado com altura mínima de 90 mm. Possui entrada para eletrodutos. Para utilização em piso elevado de altura reduzida, utilize referência 0 894 80.  CAIXA PARA PISO ELEVADO CAIXA PARA CONTRAPISO CAIXA PARA PISO MONOLÍTICO Acessório para RJ 45 padrão Keystone.  Exemplo de suporte com aplicação de tomadas Vela.  Suporte equipado com 4 tomadas 10A, borne automático Nereya.  Suporte modular para mecanismo. Modularidade que permite utilização de diversas funções como voz, dados, imagem e elétrica, das linhas Nereya, Pialplus e Vela, além do padrão Keystone.  LIBERDADE DE ESCOLHA.   ACESSÓRIOS PARA INSTALAÇÃO DE TOMADAS. Pialplus e Vela, além do padrão Ke Acessório para RJ 45 padrão Ke tom 7

INSTALAÇÃO   RÁPIDA SEM   PARAFUSOS ■     As caixas híbridas Legrand são rápidas e fáceis de instalar pois  dispensam parafusos.  ■     Possuem alto índice de proteção (IK 06), equivalente a proteção  mecânica de 1 joule.  ■     IP 20, quando totalmente fechada. ■     Design exclusivo e diferenciado.  ■     Aplicação das tomadas elétricas de bornes automáticos: conexão dos fi os e cabos 3 vezes mais rápida.  CLICK CLICK 8

Aletas que organizam a saída dos cabos.  A tampa possui aba fl exível que acomoda a saída dos cabos.  A tampa em ABS, removível e reversível com placa metálica resistente, possui alça ergonômica que facilita a abertura da caixa e reserva de 8 mm de espessura para aplicação de acabamentos.  TAMPA REVERSÍVEL E ALÇA ERGONÔMICA  PRÉ CORTES PARA CONDUÍTES  SÁIDA FLEXÍVEL PARA CABOS  VERSATILIDADE NA INSTALAÇÃO  PERFEITA ORGANIZAÇÃO DE CABOS  COMPARTIMENTO DOS CABOS  Possui espaço adequado para a conexão dos cabos com os mecanismos.  As caixas de pisos Legrand podem ser instaladas com tubos fl exíveis, dutos para pisos, eletrocalhas aramadas ou eletrocalhas em chapas. Na caixa para piso elevado, entradas para conduítes de 3/4” e 1”.  Na caixa para contrapiso, entradas para 8 conduítes de 1/2” e 3/4”. A caixa para contrapiso é fornecida com tampa de madeira para proteção contra cimento.  TAMPA REVERSÍVEL E ALÇA ERGONÔMICA  9

Emb. Ref. Caixa para piso elevado 1 0 894 81 IP 20   IK 06. Cor cinza RAL 7031 Dimensão de corte: 180 x 264 mmProfundidade: 89 mmTampa para revestimentos de até 8 mm4 entradas 3/4” e 2 entradas 1”Para até 8 módulos 1 0 894 80 Para piso elevado de altura reduzida de 60 mm IP 20   IK 06. Cor cinza RAL 7031Tampa para revestimento de até 8 mm. Caixa para contrapiso 1 0 894 89 Na composição da caixa para contrapiso utilizar as duas referências abaixo.Caixa suporte contrapiso. Dimensão:280X198 mm. Profundidade: 65 mm8 entradas 3/4” e 1/2”. Material ABS. 1 0 894 80 Caixa para contrapiso IP 20   IK 06. Cor cinza RAL 7031Tampa para revestimento de até 8 mm Caixa para piso monolítico 1 0 894 80 IP 20   IK 06. Cor cinza RAL 7031 Tampa para revestimento de até 8 mm Caixa de passagem 1 0 894 80 IP 20   IK 06. Cor cinza RAL 7031 Tampa para revestimento de até 8 mm Acessórios Suporte modular para mecanismos 1 0 894 82 Encaixam diretamente na caixa para piso, referência  contém suporte e placa, para 4 módulos Nereya ou Vela. 1 0 894 84 Encaixam diretamente na caixa para piso, referência  contém suporte e placa, para 4 módulos Pialplus. Suporte equipado com tomadas 1 0 894 83 Conjunto de placa, suporte e tomada 10 A -  4 tomadas de 10 A - 2P + T padrão Nereya. Adaptadores RJ45 Keystone 1 0 894 97 Adaptador para utilização de tomadas RJ45,  compatível com tomadas Cat5e, Cat6 e Cat6A LCS² e outros fabricantes padrão Keystone. Adaptador RJ45 1 0 894 98 Adaptador para utilização de tomadas RJ45,  compatível com tomadas Cat5e, Cat6 e Cat6A Systimax. Conector fêmea RJ45 LCS 2  cat. 6A Conectores fêmeas FTP – Blindagem metálica 10 331 54 RJ45 FTP - modelo Keystone 10 331 55 Conectores fêmeas UTPRJ45 UTP - modelo Keystone Conector fêmea RJ45 LCS 2  cat. 6 10 331 81 Conectores fêmeas UTP RJ45 LCS 2  Keystone. 10 331 61 RJ45 LCS 2  Keystone branco. caixas de piso   para piso elevado, contrapiso e monolítico Emb. Ref. Conector fêmea RJ45 LCS 2  cat. 5e 10 331 80 Conectores fêmeas UTP RJ45 LCS2 Keystone. 10 331 60 RJ45 LCS2 Keystone branco. Cabos para redes locais cat. 6A  Cabos 4 pares trançados 100 ohmsCapa LSZH: Livre de HalogênioCódigo de cores EIA/TIA terminação T568A e T568B. Cor amarelaConforme normas ISO/IEC 11801 ed. 2.0, EM 50173-1 e EIA/TIA 568B2.10Fornecido em bobina. Peso 25 kg. 500 327 78 F/UTP – 4 paresPerformance 500 MHzComprimento 500 metros 500 327 87 U/UTP – 4 paresFornecido em bobina. Peso 25 kgComprimento 500 metros Cabos para redes locais cat. 6 Cabos 4 pares trançados 100ohmsCódigo de cores EIA/TIA terminação T568A e T568B. 305 328 56 F/UTP – 4 pares CM – cor: azulComprimento 305 metros(1)Fornecido em bobina. Peso 17 Kg 305 327 55 U/UTP – 4 pares CM – cor: azulComprimento 305 metros(1)Fornecido em caixa. Peso 16 Kg 305 327 54 U/UTP – 4 pares LSZH – cor: azulComprimento 305 metros(1)Fornecido em caixa. Peso 16 Kg 305 6301 15 U/UTP – 4 pares CM – cor: cinzaComprimento 305 metros(1)Fornecido em caixa. Peso 16 Kg 305 6301 16 U/UTP – 4 pares CM – cor: vermelhoComprimento 305 metros(1)Fornecido em caixa. Peso 16 Kg Cabos para redes locais cat. 5e Cabos 4 pares trançados 100ohmsCor cinza. Código de cores EIA/TIA terminação T568A e T568B  305 327 51 U/UTP – 4 pares CMX – cor: cinzaComprimento 305 metrosFornecido em caixa. Peso 9 Kg  305 6 301 13 U/UTP – 4 pares CM – cor: cinza Comprimento 305 metrosFornecido em caixa. Peso 9 Kg  305 6 301 12  U/UTP – 4 pares CMX – cor: azul Comprimento 305 metrosFornecido em caixa. Peso 9 Kg  305 6 301 14 U/UTP – 4 pares CM – cor: azul Comprimento 305 metrosFornecido em caixa. Peso 9 Kg  Referência 089484: produto disponível a partir do 2º semestre de 2013. Pialplus, Vela e Nereya - linhas de interruptores e tomadas da Pial Legrand - www.piallegrand.com.br 0 894 80 0 894 81 0 894 83 0 894 83 0 894 82 0 894 81 0 894 82 0 894 89 + 0 894 80 0 894 89 10

caixas de piso   para piso elevado, contrapiso e monolítico ■   caixa para piso monolítico ■   caixa para piso elevado ■   caixa para contrapiso ■   caixa de passagem Escolha o suporte e se necessário escolha um adaptador 11

“Innoval Legrand Brasil” - Um espaço onde profi ssionais e clientes poderão encontrar a tecnologia Legrand em produtos e soluções para seus projetos de instalação elétrica, cabeamento estruturado e automação. A Legrand apresenta Publico alvo  — Instaladores de  redes de dados, engenheiro, técnico de informática, projetista, técnico de Infra Estrutura ou profi ssão equivalente. Pré requisito  — Ter conhecimentos  em redes e cabeamento estruturado. Carga horária  — 24 horas  (09:00 às 17:00). Local  — Rua Verbo Divino, 1207 –  São Paulo - SP. Normas Construtivas para Cabeamento Estruturado  —  NBR 14565 Cabeamento de  telecomunicações para Edifícios Comerciais (2007); norma brasileira da ABNT baseada na norma americana TIA/EIA 568B. Exercício: Dimensionamento de um projeto  — Projetando os dispositivos  através do software LCS 2  Pro –  O Participante receberá o software no fi nal do treinamento. Exercício Prático  — Montagem  de um gabinete de cabeamento estrutura.Elaboração de um projeto através do Software – LCS 2  Pro. Inscrições — Através do telefone 5644-2627. Um espaço dedicado ao  aprimoramento profi ssional  de engenheiros, arquitetos,  instaladores, eletricistas,  distribuidores e suas equipes. Uma extensa gama de cursos que  permitem alcançar um alto nível  e capacitação com o aval de uma  empresa líder – Grupo Legrand. Palestras e treinamentos Seja um Instalador certifi cado Legrand em cabeamento estruturado INNOVAL  BRASIL CENTRO  DE  TREINAMENTO E   SHOWROOM 12
