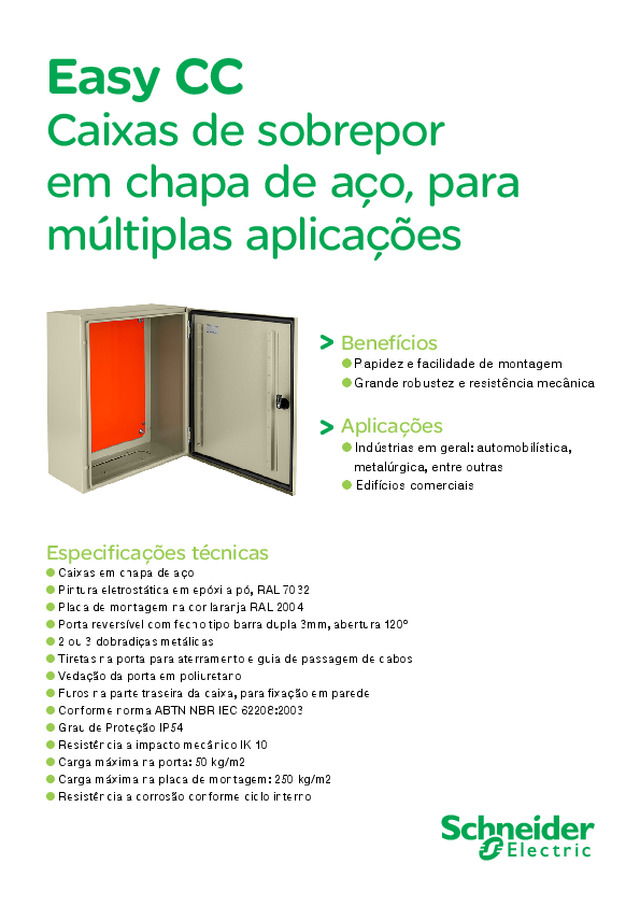

Caixas de sobrepor metálicas Easy CC

Especificações técnicas l  Caixas em chapa de aço l  Pintura eletrostática em epóxi a pó, RAL 7032 l  Placa de montagem na cor laranja RAL 2004 l  Porta reversível com fecho tipo barra dupla 3mm, abertura 120º l  2 ou 3 dobradiças metálicas l  Tiretas na porta para aterramento e guia de passagem de cabos  l  Vedação da porta em poliuretano l  Furos na parte traseira da caixa, para fixação em parede l  Conforme norma ABTN NBR IEC 62208:2003 l  Grau de Proteção IP54 l  Resistência a impacto mecânico IK 10 l  Carga máxima na porta: 50 kg/m2 l  Carga máxima na placa de montagem: 250 kg/m2 l  Resistência a corrosão conforme ciclo interno Aplicações l  Indústrias em geral: automobilística,  metalúrgica, entre outras l  Edifícios comerciais Benefícios l  Rapidez e facilidade de montagem l  Grande robustez e resistência mecânica Easy CC Caixas de sobrepor  em chapa de aço, para  múltiplas aplicações

EASY CC Caixas de sobrepor Porta documentos Formato Referência A4 NSYDPA4 Acessórios Fechos Tipo Referência Barra dupla de 3 mm NSYTDBCRN Fechadura com maçaneta   com chave 405 (inclusa) NSYCL405CRN Cadeado em aço inoxidável NSYKPLM Fecho com cadeado NSYCBCCRN Schneider Electric Brasil Ltda. Contatos comerciais:  São Paulo (SP): Tel.: (0--11) 2165-5400 - Fax: (0--11) 2165-5391 - Ribeirão Preto (SP):  Tel.: (0--16) 2132-3150 - Fax:   (0--16) 2132-3151 - Rio de Janeiro (RJ): Tel.: (0--21) 2111-8900 - Fax: (0--21) 2111-8915 - Belo Horizonte (MG): Tel.: (0--31) 3069-8000 - Fax:   (0--31) 3069-8020 - Curitiba (PR): Tel.: (0--41) 2101-1200 - Fax: (0--41) 2101-1240 - Fortaleza (CE): Tel.: (0--85) 3308-8100 - Fax: (0--85) 3308-8111   Goiânia (GO): Tel.: (0--62) 2764-6900 - Fax: (0--62) 2764-6909 - Joinville (SC): Tel.: (0--47) 2101-6750 - Fax: (0--47) 2101-6760 - Parnamirim (RN):  Tel.: (0--84) 4006-7000 - Fax: (0--84) 4006-7002 - Porto Alegre (RS): Tel.: (0--51) 2104-2850 - Fax: (0--51) 2104-2860 - Recife (PE): Tel.: (0--81)  3366-7070 - Fax: (0--81) 3366-7090 - Salvador (BA): Tel.: (0--71) 3183-4999 - Fax: (0--71) 3183-4990 - São Luís (MA): Tel.: (0--98) 3227-3691 As informações contidas neste documento estão sujeitas a alterações técnicas sem prévio aviso. V.086.00-05/10 Call Center: 0800 7289 110 ou (11) 3468-5791 [email protected]: m.schneider-electric.com.br www.schneider-electric.com.br Conheça o calendário de treinamentos técnicos: www.schneider-electric.com.br Mais informações: tel. (11) 2165-5350 ou [email protected] Dimensões (mm) Espessura de chapa (mm) IP IK Peso (Kg) Flange Tireta na  porta Referência A L P Porta Caixa Placa de  montagem Caixa com placa de  montagem 300 250 150 1.2 1.2 1.5 54 10 4.06 Não Não NSYECC325150P 300 300 200 1.2 1.2 1.5 54 10 5.23 Não Não NSYECC33200P 400 300 200 1.2 1.2 1.5 54 10 7.99 Não Não NSYECC43200P 400 400 200 1.2 1.2 1.5 54 10 9.09 Sim Não NSYECC44200P 500 300 200 1.2 1.2 1.5 54 10 8.89 Não 2 NSYECC53200P 500 400 200 1.2 1.2 1.5 54 10 10.21 Sim 2 NSYECC54200P 500 500 200 1.2 1.2 1.5 54 10 11.26 Sim 2 NSYECC55200P 500 500 250 1.2 1.2 1.5 54 10 13.11 Sim 2 NSYECC55250P 600 400 200 1.2 1.2 1.5 54 10 11.9 Sim 2 NSYECC64200P 600 500 200 1.2 1.2 1.5 54 10 14.14 Sim 2 NSYECC65200P 600 500 250 1.2 1.2 1.5 54 10 15.2 Sim 2 NSYECC65250P 600 600 200 1.2 1.2 1.5 54 10 16.38 Sim 2 NSYECC66200P 600 600 250 1.2 1.2 1.5 54 10 17.54 Sim 2 NSYECC66250P 700 500 250 1.5 1.5 2.0 54 10 18.09 Sim 2 NSYECC75250P 800 500 250 1.5 1.5 2 54 10 23.86 Sim 2 NSYECC85250P 800 600 200 1.5 1.5 2 54 10 25.91 Sim 2 NSYECC86200P 800 600 250 1.5 1.5 2 54 10 27.57 Sim 2 NSYECC86250P 1000 600 250 1.5 1.5 2 54 10 33.55 Sim 2 NSYECC106250P 1000 800 250 1.5 1.5 2 54 10 42.5 Sim 2 NSYECC108250P 1200 800 250 1.5 1.5 2 54 10 52.37 Sim 2 NSYECC128250P 1200 800 300 1.5 1.5 2 54 10 54.75 Sim 2 NSYECC128300P Dimensões L 40,0 A P 245,0 78 ,0 L - 70 A - 7 0 19 ,2 19,2 /SchneiderElectricBR @SchneiderElecBR Siga-nos no  Facebook e Twitter:
