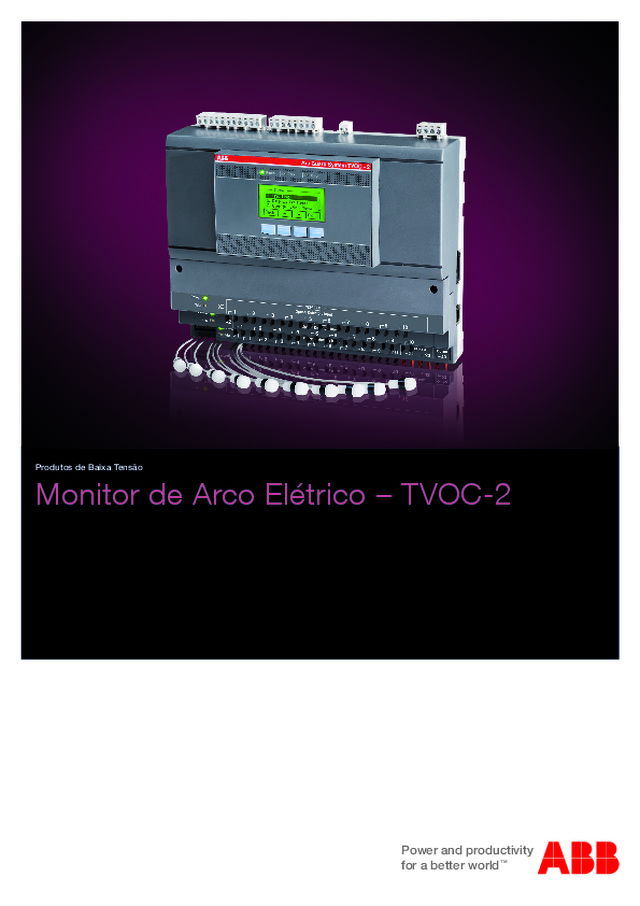

Power and productivityfor a better world ™ Monitor de Arco Elétrico – TVOC-2 Produtos de Baixa Tensão
Introdução Confiabilidade Certificado de acordo com o padrão de segurança funcional (SIL-2).Experiência de mais de 35 anos em sistemas de monitoramentode arco.Sensores ópticos pré-calibrados. Flexibilidade A Interface Homem Máquina (IHM) pode ser acopladaà porta do painel.Expansível para até 30 sensores ópticos.Sistema configurável, capaz de atender a necessidades variadas. Simplicidade Menu inicial amigável ao usuário.Montagem sobre trilho DIN ou em parede.Fácil expansão, para acompanhar a dos painéis de comando. Um sistema ainda melhor. O TVOC-2, o mais recente monitor de arco da ABB, é uma evolução do já renomado projeto TVOC. Suas novas funções e recursos melhoraram ainda mais este excelente produto, aumentando seu foco em confiabilidade, flexibilidade e simplicidade. O Sistema Arc Guard TM protege pessoas e equipamentos, eliminando paradas de produção desnecessárias. O Monitor de Arco tipo TVOC-2 é uma solução de ponta da ABB para proteção contra falhas por abertura de arco em qualquer tipo de aplicação, oferecendo segurança funcional. Com mais de 35 anos de experiência, o Sistema Arc Guard TM tornou-se um padrão na indústria em vários mercados-chave, auxiliando na proteção de pessoas e negócios em todo o mundo. Aplicações típicas incluem todos os tipos de painel de comando para baixa e média tensão .
1SFC170001C0201 rev.B | Arc Guard System TM TVOC-2 Catalog 3 Introdução ................................................................................................................ 2 Índice ....................................................................................................................... 3 Descrição do sistema .............................................................................................. 4 Funcionalidade ......................................................................................................... 5 Dados para pedido .................................................................................................. 6 Dados técnicos ........................................................................................................ 8 Aplicações .............................................................................................................. 10 Configuração ......................................................................................................... 12 Dimensões .............................................................................................................. 14 Diagramas de circuitos .......................................................................................... 15 Índice
4 Arc Guard System TM TVOC-2 Catálogo | 1SFC170001C0201 rev.B Sistema Arc Guard™ O Sistema Arc Guard TM rapidamente detecta falhas por abertura de arco e desarma os disjuntores. Usando a detecção de luz de faísca como uma condição principal, o Sistema Arc Guard TM desarma instantaneamente. Devido a esta vantagem funcional de chaveamento, o sistema se sobrepõe a todas as outras proteções e atrasos, o que é crucial quando o tempo de reação precisa ser medido em milissegundos. Como funciona O sistema age em três fases: Descrição do sistema Falhas de arco Falhas de curto-circuito em painéis de comando de baixa e média tensão frequentemente são acompan-hadas pela abertura de arcos voltaicos. Uma falha com abertura de arco sempre traz danos conside-ráveis ao equipamento e ferimentos às pessoas, a menos que seja detectada muito rapidamente. Para evitar danos graves e dar às pessoas envolvidas chances de sair dos acidentes sem ferimentos graves, a falha deve ser interrompida o mais rápido possível, tipicamente em menos de 30-50 ms. Tempo total de interrupção = ABB Arc Guard System TM + Disjuntor 1 2 3 • A luz passa por um sensor óptico (Detecção) • O monitor de arco determina a intensidade da luz (Reconhecimento) • É enviado um sinal para desarme do(s) disjuntor(es) (Ação) Energia, em kA 2 s Tempo seg 0,2 segundos: incêndio em aço 0,15 segundos: incêndio em cobre 0,1 segundo: incêndio em cabo
1SFC170001C0201 rev.B | Arc Guard System TM TVOC-2 Catálogo 5 Funcionalidade Monitor de arco De conceito modular, o monitor de arco foi projetado para se adequar a todos os tipos e tamanhos de painéis de comando para baixa e média tensão. O equipamento foi projetado de acordo com o conceito de Segurança Funcional e é certificado como SIL 2, em conformidade com os padrões IEC 61508 e IEC 62061, que têm a confiabilidade por foco. A certificação corresponde ao nível de desempenho “d” da norma EN ISO 13849-1. Funções de segurança são exclusivamente exercidas por hardware. Além disso, os registros de desarme e a interface com usuário são todos moni-torados por microprocessadores. O sistema pode ser configurado para desarmar disjuntores selecionados, dependendo de qual sensor detecta a luz. As chaves DIP usadas para configurar esta função também servem para outros ajustes, tais como rearme automático e Unidades de Sensor de Corrente (veja páginas 12-13 para mais detalhes). Há energia armazenada na unidade para operar por até mais 0,2s em caso de queda de energia. Este tempo é suficiente para fechar o circuito de desarme mesmo em caso de falhas de curto circuito com queda de tensão. Nota: o disjuntor ainda requer uma fonte de alimentação reserva para seu circuito de desarme. Conexões Todas as conexões podem ser acessadas pela parte frontal do monitor de arco. Borneiras de encaixe permitem a execução do cabeamento elétrico antes que se acople o TVOC-2 ao gabinete. Os contatos de desarme são de estado sólido do tipo IGBT, o que garante desarme rápido e confiável . Mais detalhes podem ser encontrados nos dados técnicos da página 8. IHM (Interface Homem Máquina)• Permite ajustes via teclado e visor de texto completo. • Mantém o histórico de erros e informações de desarme mesmo após queda de energia. • Os registros de erros e desarmes contém marcação de data e hora obtidas de um relógio de tempo real. • O TVOC-2 pode ser operado por duas IHMs separadas (na porta do painel e no próprio dispositivo). • Cabo de três metros incluso. Sensor e módulos de sensores• Sensores de fibra-óptica, imunes a ruídos elétricos • Sensores pré-calibrados de fábrica, dispensando configuração manual • Podem ser conectados até 30 detectores Unidade sensora de corrente (opcional) A unidade sensora de corrente é um acessório que será neces-sário somente em poucas aplicações específicas, onde se espera ocorrência regular de luzes fortes.As unidades sensoras de corrente (CSUs) são conectadas por fibra óptica, usando luz como sinal de corrente normal. Se esta corrente for removida acidentalmente, o sistema irá considerar isto como sinal de sobre corrente e, por razões de confiabilidade, irá desarmar quando detectar um lampejo de arco. Conexões do monitor de arco – 3 contatos de desarme em estado sólido IGBT– 2 relés de sinal de desarme de comutação– 1 relé de alarme (IRF) de auto supervisão de comutação– 2 entradas de unidades sensoras de corrente– 1 saída de unidade sensora de corrente Alternativas de montagem – trilho DIN– montagem em parede Entradas de detector óptico – 1-10 unidade(s) principal(is) X1– 1-10 módulo(s) de extensão X2– 1-10 módulo(s) de extensão X3 IHM – pode ser acoplada à porta– IP 54– possibilidade de adicionar outra IHM– menu inicial amigável ao usuário
6 Arc Guard System TM TVOC-2 Catálogo | 1SFC170001C0201 rev.B Dados para pedido Tensão de alimentação 100-240 V, c.c. ou c.a. (50-60 Hz) Descrição Tipo Código de estoque Peso (kg) Monitor de Arco incluindo uma IHM e acessórios para montagem na porta do painel. TVOC-2-240 1SFA664 001 R1001 0,95 Extensão 10 entradas ópticas TVOC-2-E1 1SFA664 002 R1001 0,15 Extensão 10 entradas ópticas para cabo de detector de 60 metros TVOC-2-E3 1SFA664 002 R3001 0,15 HMI (Interface Homem Máquina) adicional TVOC-2-H1 1SFA664 002 R1005 0,15 Detectores Comprimento do cabo: 1 m TVOC-2-DP1 1SFA664 003 R1010 0,02 2 m TVOC-2-DP2 1SFA664 003 R1020 0,02 4 m TVOC-2-DP4 1SFA664 003 R1040 0,04 6 m TVOC-2-DP6 1SFA664 003 R1060 0,60 8 m TVOC-2-DP8 1SFA664 003 R1080 0,80 10 m TVOC-2-DP10 1SFA664 003 R1100 0,10 15 m TVOC-2-DP15 1SFA664 003 R1150 0,15 20 m TVOC-2-DP20 1SFA664 003 R1200 0,20 25 m TVOC-2-DP25 1SFA664 003 R1250 0,25 30 m TVOC-2-DP30 1SFA664 003 R1300 0,30 60 m 3) TVOC-2-DP60 1SFA664 003 R3600 0,60 Notas: 3) Use apenas com o TVOC-2-E3 Cabo do detector Monitor de arco Extensão IHM
1SFC170001C0201 rev.B | Arc Guard System TM TVOC-2 Catálogo 7 Dados para pedido Descrição Tipo Código de estoque Peso (kg) Unidade sensora de corrente CSU 1SFA 663 002-A 1.50 Cabo óptico entre o monitor de Arco TVOC-2 e a unidade sensora de corrente Comprimento do cabo: 0,5m TVOC-1TO2-OP05 1SFA664004R2005 0,01 1m TVOC-1TO2-OP1 1SFA664004R2010 0,01 2m TVOC-1TO2-OP2 1SFA664004R2020 0,02 4m TVOC-1TO2-OP4 1SFA664004R2040 0,04 6m TVOC-1TO2-OP6 1SFA664004R2060 0,06 8m TVOC-1TO2-OP8 1SFA664004R2080 0,08 10m TVOC-1TO2-OP10 1SFA664004R2100 0,10 15m TVOC-1TO2-OP15 1SFA664004R2150 0,15 20m TVOC-1TO2-OP20 1SFA664004R2200 0,20 25m TVOC-1TO2-OP25 1SFA664004R2250 0,25 30m TVOC-1TO2-OP30 1SFA664004R2300 0,30 Cabo óptico entre dois monitores de Arco TVOC-2 (transferência de sinal CSU) Comprimento do cabo: 0,5m TVOC-2_OP05 1SFA664 004 R1005 0,01 1m TVOC-2-OP1 1SFA664 004 R1010 0,01 2m TVOC-2-OP2 1SFA664 004 R1020 0,02 4m TVOC-2-OP4 1SFA664 004 R1040 0,04 6m TVOC-2-OP6 1SFA664 004 R1060 0,06 8m TVOC-2-OP8 1SFA664 004 R1080 0,08 10m TVOC-2-OP10 1SFA664 004 R1100 0,10 15m TVOC-2-OP15 1SFA664 004 R1150 0,15 20m TVOC-2-OP20 1SFA664 004 R1200 0,20 25m TVOC-2-OP25 1SFA664 004 R1250 0,25 30m TVOC-2-OP30 1SFA664 004 R1300 0,30 Abraçadeiras de cabo Conjunto de 50 peças TVOC-2-MK1 1SFA664 006 R1001 0,10 Kit de montagem 600 mm 1SFA663 006 R1001 0,35 800/1000 mm 1SFA663 006 R1002 0,60 Etiquetas Conjunto de 10 peças 1SFA663 005 R1001 0,02 Suportes de montagem Conjuntos com 5 suportes e 10 abraçadeiras 1SFA663 006 R1010 0,25 Abraçadeira de montagem Abraçadeira de cabo Cabo óptico TVOC-2 – CSU Cabo óptico TVOC-2 –TVOC-2 Kit de montagem CSU Etiqueta
8 Arc Guard System TM TVOC-2 Catálogo | 1SFC170001C0201 rev.B Entradas e saída ópticas Detectores ópticos 10 entradas em monitor de arco10 entradas em unidade de Extensão X2 (opcional)10 entradas em unidade de Extensão X3 (opcional) Sinal de corrente do CSU 2 entradas: X1.21, X1.22 (ópticas) Encaminhamento de sinal de corrente a outro Monitor de Arco 1 saída: X1.23 (óptica) Contatos de desarme de disjuntor Contatos de desarme de estado sólido 3 NA de estado sólido, do tipo IGBT Tensão nominal 250 V c.a./c.c. Corrente limite máxima para 0,2 s 30 A Corrente limite máxima para 1 s, ciclo de funcionamento de 0,15% 10 A Capacidade de interrupção 250 V 1,5 A AC-15 250 V 1 A DC-13 110 V 3 A DC-13 48 V 3 A DC13 Isolação reforçada entre contatos separadosQueda de tensão 5 V 30 A, 3 V 3 A, 2 V 10mA Corrente no estado desligado 1mA at 250V 60Hz Corrente de carga mínima recomendada de 10mA Saídas de relés de sinal (K2, K3) Rearme manual ou automático 2 contatos de chaveamento revestidos em ouro Tensão nominal 250 V c.a./c.c. Corrente de condução contínua, I th 5 A Corrente limite máxima para 0,2s 30 A Corrente limite máxima para 3s, ciclo de funcionamento de 10% 15 A Capacidade de interrupção 250 V 3 A AC-15 250 V 0,3 A DC-13 110 V 0,6 A DC-13 48 V 2 A DC-13 Isolação reforçada entre contatos separadosI th = 5 A Carga mínima de chaveamento: 1mA/5V c.c., contatos não sendo usados para chavear corrente 0,5 A, para interrupção de cargas reativas Relé interno (IRF) Sinal interno (K1) de falha do relé de alarme auto-supervisório 1 contato de chaveamento revestido em ouro Tensão nominal 250 V c.a./c.c. Corrente de condução contínua, I th 5 A Corrente limite máxima para 3 s 8 A Capacidade de interrupção 250 V 1,5 A AC-15 250 V 0,15 A DC-13 110 V 0,3 A DC-13 48 V 0,5 A DC-13 Isolação reforçada entre contatos separadosI th = 5 A Carga mínima de chaveamento: 1mA/5 Vc.c., contatos não sendo usados para chavear corrente 0,5 A, para interrupção de cargas reativas Dados técnicos
1SFC170001C0201 rev.B | Arc Guard System TM TVOC-2 Catálogo 9 Dados técnicos Ajustes e Indicações Conexões para IHM no módulo base 1 saída RJ45 macho na frente 1 saída RJ14 fêmea à direita Visor da IHM LCD gráfico de 52x26 mm com luz de fundo a LED Teclado da IHM 4 botões flexíveis do tipo membrana Sinalização a LED na IHM Energização, Desarme, Erro Sinalização a LED no Monitor de Arco e unidades de extensão Energização, DesarmeChaves de configuração Chave DIP de 8 polos na parte frontal do Monitor de Arco Ajustes (IHM) Horário e idioma no visor Configuração (chaves DIP) Rearme manual ou automático de K2 e K3 Uso de CSU ou não Configuração de desarme Informação no visor Histórico de desarmes, módulos conectados, configuração atual, histórico de auto testes e erros Fonte de alimentação Tensão de alimentação nominal, U s 100-240 V c.a., 50-60Hz 100-250 V c.c. Variação de U s c.a. -20% – +10% c.c. -25% – +30% Tensão de isolação nominal, U i 250 V, com isolação reforçada Limite nominal de tensão nominal de surto U imp 4 kV MCB/fusível principal Máx 10 A, característica com fusível 10 A gG Consumo de potência 5 W Tempos de reação Da detecção da luz ao desarme (contatos K4, K5 e K6) Aprox. 1 ms (depende da intensidade da luz) Da detecção da luz até o sinal indicativo (relés K2 e K3) 10ms Condição da corrente da entrada para saída 0.4ms Tempo de partida Desarme possível 15ms a partir da energização Altitude 2.000m acima do nível do mar Temperatura ambiente permissível -25°C a +55°C Grau de proteção Monitor de Arco: IP20 Frente da IHM: IP54 Cabo do detector Comprimento máximo 30 m, com Monitor de Arco e extensão E1 60 m, com extensão E3 Faixa de temperaturas de serviço Operação contínua: -25°C a 70°C Transitórios: -25°C a 85°C Menor raio de curvatura permissível Após a instalação: 45 mm Durante o manuseio: 10 mm Intensidade de luz de fundo aceitável sem desarme 3.000 lux Cabo óptico Comprimento máximo 30 m
10 Arc Guard System TM TVOC-2 Catálogo | 1SFC170001C0201 rev.B Aplicações Dicas básicas de instalação Monitor de Arco (TVOC-2) O Monitor de Arco pode ser acoplado a qualquer parte do painel de comando, por exemplo, no cubículo dos disjuntores ou em um painel de controle em separado. O desarme é feito por um circuito de desarme próprio. A função do Monitor de Arco é fechar o circuito muito rapidamente. Podem-se conectar até 3 disjuntores desta forma e, quando preciso for, desarmar diferentes disjuntores dependendo de onde ocorrer o arco. Unidade sensora de corrente (CSU) A CSU é um acessório utilizado quando não se pode evitar a incidên-cia de luz solar ou de outra fonte de luz intensa sobre o sensor com certa frequência ao longo do dia. Podem ser montadas em série, quando for preciso instalar duas ou mais. Conexão de transformadores de corrente (para CSUs) A CSU pode monitorar 1, 2 ou 3 fases. No entanto, por razões de segurança e confiabilidade, é preferível medir as três. Para esta finalidade, são usados transformadores de corrente com correntes de secundário de 1, 2 ou 5 A. Nota: Transformadores de corrente para proteção de relé são preferíveis, uma vez que não saturam tão rapidamente quanto os transformadores de corrente padrão. Os transformadores de corrente não podem saturar abaixo de pelo menos duas vezes o nível de sobrecorrente definido. Detectores Cabos para detectores estão disponíveis em comprimentos padrão (veja os detalhes para pedidos). Estes não podem ser cortados ou emendados. Durante a instalação do cabo, evite raios de curvatura reduzidos e dobras/pinçamentos. A fibra de plástico é feita de polimetil-metacrilato (PMMA) com revestimento de PVC. Cada detector consiste de um cabo óptico e uma lente que são calibrados em conjunto para que se tenha a mesma sensibilidade, independentemente do comprimento do cabo. O detector tem um conector do tipo plug-in que se ajusta ao monitor de arco. As lentes coletam luz proveniente de todas as direções, com exceção de uma pequena área de sombra atrás do detector (veja o diagrama polar). Experiências práticas mostraram que a luz de arco refletida entre superfícies metálicas normalmente é suficiente para induzir o desarme. Posicionamento do detector A estratégia básica para posicionamento de sensores é assegurar a cobertura de todas as partes sujeitas à ocorrência de abertura de arcos. Isto envolve tipicamente os barramentos horizontal e vertical e o cubículo dos disjuntores. Quando possível, normalmente é preferível supervisionar também cada cubículo. Evite posicionar o detector em um local onde ele capte a luz normal dos disjuntores. Um sensor pode detectar arcos a uma distância de 3 metros (ver ilustração acima). Para aumentar ainda mais o nível de segurança, pode-se instalar os sensores espaçados de 1,5 metros entre si, criando desta forma uma redundância entre os mesmos. F11 A1 D Q1 Sistema Arc Guard com Monitor de Arco F11 F21 A1 T1 Q1 Sistema Arc Guard com Monitor de Arco e Unidade Sensora de Corrente A1 = Painel de comando F11 = Monitor de arco F21 = Unidade sensora de corrente T1 = Transformador de corrente Q1 = Disjuntor Diagrama polar do detector Exemplo mostrando a posição dos detectores em: 1. Sistema de barramentos horizontal e vertical 2. Cubículo dos disjuntores
1SFC170001C0201 rev.B | Arc Guard System TM TVOC-2 Catálogo 11 Aplicações Diagramas Exemplo 1: Sistema Arc Guard TM instalado para desarmar todos os disjuntores em caso de abertura de arco . SA1... SA4 Painel de comando K4, K5, K6 Contatos de desarme de estado sólido Q1, Q2 Disjuntor Q3 Acoplador do barramento D1...D9 Detectores SA1... SA3 Painel de comando K4, K5 Contatos de desarme de estado sólido Q1, Q2 Disjuntor D1...D4 Detectores Exemplo 2: Sistema Arc Guard TM instalado para desarmar diferentes disjuntores, conforme o local de abertura de arco.
12 Arc Guard System TM TVOC-2 Catálogo | 1SFC170001C0201 rev.B Configuração da condição de desarme O TVOC-2 pode ser configurado para desarmar disjuntores selecionados, conforme o detector ou o sinal da CSU. Os relés de sinal K2 e K3 sempre sinalizarão todos os desarmes, não sendo afetados pela configuração da condição de desarme..Veja instruções abaixo: Configuração Configuração da condição de desarme – configuração de rearme auto/manual Configuração 1 Configuração 2 Configuração 3 Configuração 4 Descrição do símbolo Arco detectado Arco não detectado Relés de desarme configuráveis 0 Ch 3 Ch 4 Detectores de função 0 0 1 1 0 1 1 Qualquer detecção desarma todos os disjuntores Detectores X1 operam o disjuntor K4Detectores X2 operam o disjuntor K5Detectores X3 operam o disjuntor K6 Detectores X1 de 1 a 3 operam o disjuntor K4Detectores X1 de 4 a 6 operam o disjuntor K5Detectores X1 de 7 a 10, X2 e X3 operam o disjuntor K6 Qualquer detector + condição de corrente CSU21 = operação dos disjuntores K4 e K5 Qualquer detector + condição de corrente CSU22 = operação dos disjuntores K5 e K6 Configuração de rearme manual / automático Os relés de sinal K2 e K3 podem ser configurados para reagir como contatos de desarme (auto rearme) ou para serem desenergizados por rearme manual na IHM. Veja na explicação abaixo: Detector Rearme manual Contatos de desarme Relés de sinal Detector Contatos de desarme Relés de sinal
1SFC170001C0201 rev.B | Arc Guard System TM TVOC-2 Catálogo 13 Configuração Configuração da condição de corrente Configuração do sistema usando chave DIP As chaves DIP são usadas para configurar o sistema com relação à condição de uso da corrente (entradas CSU ativadas), designando detectores às saídas de desarme de disjuntores (a chamada seletividade). Estas estão localizadas na parte frontal (inferior esquerda) do monitor de arco. Sw1 Sw2 Função Condição de corrente 0 0 Não usada 1 0 Entrada CSU21 em uso 1 1 Ambas as entradas estão em uso Chaves DIPCh1 Condição de corrente dos terminais de entrada X1: 21-22 Ch5 Não usada Ch2 Condição de corrente do terminal de saída X1: 23 Ch6 Rearme automático de K2 e K3 Ch3 Designação de saída de desarme Ch7 Não usada Ch4 Designação de saída de desarme Ch8 Não usada Contatos de desarme de relé Entradas de detectores Relé de saída K4 Terminais X1:1-10 Relé de saída K5 Terminais X2:1-10 Relé de saída K6 Terminais X3:1-10
14 Arc Guard System TM TVOC-2 Catálogo | 1SFC170001C0201 rev.B Dimensões Unidade sensora de corrente São fornecidos: um flange com 6 furos cônicos (tamanho: 18,6mm), 4 prensa-cabos (diâ- metro da vedação: 5,5 a 8,5 mm) e 2 plugues de plástico lisos. Monitor de arco Plano da furação Detector com cabo óptico IHM 187,5 217 For M5
1SFC170001C0201 rev.B | Arc Guard System TM TVOC-2 Catálogo 15 23 63 64 53 54 43 44 31 32 34 21 22 24 11 12 14 73 74 B & U 0 A X1. X2. 2221 1098 1-10 IGBT K6 Trip IGBT K5 Trip IGBT K4 Trip Relay K3 Trip Relay K2 Trip Relay K1 IRF 7654321 10987654321 X3. 1098765 A1 PE A2 N L1 4321 1-10 1-10 Trip I IRF Diagramas de circuitos Terminais X1 1-10 Entrada de detector X2 1-10 Entrada de unidade adicional de detectores (opcional) X3 1-10 Entrada de unidade adicional de detectores (opcional) A1, A2 Fonte PE Fonte 43, 44 Contatos de estado sólido 53, 54 Contatos de estado sólido 63, 64 Contatos de estado sólido 11, 12, 14 Contatos de indicadores 21, 22, 24 Contatos de indicadores 31, 32, 34 Contatos de indicadores Unidade sensora de corrente Monitor de arco Terminais 1 ... 6 Terminais do transformador de corrente 7 ... 8 Saída de sinal de corrente a outra Unidade sensora de corrente ou Monitor de arco 9 Entrada de sinal de corrente de outra unidade sensora de corrente ou monitor de arco Terminais da fonte 10 e 12 24 V c.c.11 e 12 60 V c.c.11 e 12 48 V c.c., interconexão 11-1313 e 12 110-125 V c.a./c.c.14 e 12 220 V c.c., 230 V c.a. A) Teste das instalações: R29 Simulação de corrente de teste S1 1 = Posição de teste 2 = Posição de operação V22 Vermelho Aceso = S1 na posição de teste Apagado = S1 na posição de operação B) Ajuste das instalações: R21 Ajuste de sobrecorrente S2 1 = A entrada 9 não está em uso 2 = A entrada 9 está em uso V27 Amarelo Aceso: corrente de carga abaixo de 70% do nível ajustado de sobrecorrente Apagado: corrente de carga acima de 70% do nível ajustado de sobrecorrente V29 Verde Aceso: corrente de carga inferior ao nível ajustado de sobrecorrente Apagado: corrente de carga superior ao nível ajustado de sobrecorrente X) Conexões em ponte, para as faixas de corrente 1A: 24-17, 25-20, 26-23 2A: 24-16, 25-19, 26-22 5A: 24-15, 25-18, 26-21
Contate-nos Power and productivityfor a better world ™ Catálogo 1SFC170001C0201, r ev .B, Agosto de 2010. Pr oduto da ABB AB, Cewe-Contr ol/XM. ABB Ltda.Produtos de Baixa TensãoAv. dos Autonomistas, 149606020-902 Osasco, SPFax: (11) 3688 9977ABB Atende: 0800 014 9111 www.abb.com.br ©Copyright 2010, todos os direitos reservados. Especificações sujeitas a alterações sem aviso prévio.
