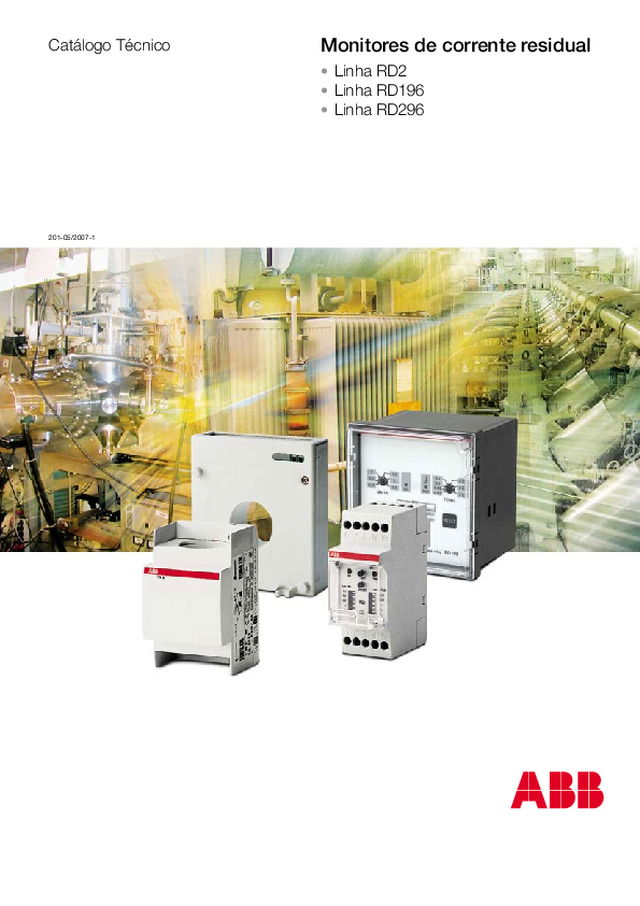

Catálogo Técnico Monitores de corrente residual •  Linha RD2 •  Linha RD196 •  Linha RD296 201-05/2007-1

Proteção máxima contra correntes de fuga terra • os monitores diferenciais ABB garantem: flexibilidade e máximo nível de proteção contra correntes de fuga terra • ocupam muito menos espaço, pois são acoplados à um transformador toroidal externo • protegem os equipamentos e os cabos contra as falhas à terra • podem ser alimentados pelas tensões de comando de 230 à 400 Vc.a ou de 48 à 150 Vc.a/c.c. • quando ocorre uma corrente de fuga que ultrapassa o limite de ajuste, o contato auxiliar (NAF), com capacidade de 10 A em 250 Vc.a, comuta e interrompe o circuito ou sinaliza que ocorreu uma falha • pode-se ajustar a sensibilidade da corrente e o tempo de intervenção, através das chaves de seleção (dip switch) • os transformadores podem ser os mesmos para todos os valores ajustados no monitor Aplicações: sistemas de distribuição, transformadores, motores e máquinas Exemplos:  (1) padrão de entrada de concessionária (2) correntes de fuga à terra para proteção de motores e máquinas Monitores de corrente residual Linhas RD2, RD196 e RD296 Tipo Tensão de comando Freqüência nominal Código de estoque RD2-48 48 V à 150 Vc.a / c.c. 50 / 60 Hz 2CSM 242 120 R1201 RD2-230 230 V à 400 Vc.a 50 / 60 Hz 2CSM 142 120 R1201 RD196-24 24 V à 48 Vc.a / c.c. 50 / 60 Hz EG 2081 RD196-230 100 V à 125 Vc.a./c.c. e de 220 V à 415 Vc.a 50 / 60 Hz EG 2099  Monitores de corrente residual - RD2 e RD196 Características técnicas Linha RD2 Linha RD196  1) Normas  IEC 62020 CEI 41-1 IEC 255 VDE 0664 IEC755; CEI 64.8 EN 61008-1 (1999-11);  EN 62020 (1999-09); EN 61543 (1996-09); EN61326-1 (1998-04); EN 61326/A1 (1999-05) Ajustes de sensibilidade (I∆n) 0,03 - 0,1 - 0,3 - 0,5 - 1 e 2 A 0,025... 0,25 para K = 0,10,25... 2,5 para K = 12,5... 25 para K = 10 Ajustes de tempo de intervenção 0,05 s (instantâneo): 0,3 - 0, 5 - 1 - 2 - 5 s 0,02... 0,5 s para K = 1 0,2... 5 s para K = 10 Capacidade do contato 10 A em 250 Vc.a. (carga resistiva) 5 A em 250 Vxx (carga resistiva) Tipo de contato reversível 1 contato reversível NA, 1 contato comum NF Temperatura de operação - 5... + 40ºC - 10... + 60ºC Consumo 0,8 W em 110 Vc.a., 1,8 W em 230 Vc.a., 3 VA6,8 W em 400 Vc.a.,0,2 W em 48 Vc.c. e 1 W em 110 Vc.c. Número de módulos 2 - Montagem Trilho DIN de 35 mm Na porta do painel Posição de montagem - Indiferente Sinalização - 01 led para ligado e 01 led para falha Funções programáveis - Manual ou automática Tensão de isolação - 2,5 kV, 60 segundos Grau de proteção - IP 52 em frente ao painel com molduraIP 40 em frente ao painel com molduraIP 20 em caixa Compatibilidade eletromagnética - CEI-EN 50081-1 e CEI-EN 50082-2 Tipo Descrição Código de estoque TRM - 29 mm modular, diâmetro de 29 mm 2CSM 029 000 R1211 TR 1 - 35 mm diâmetro de 35 mm 2CSG 035 100 R1211 TR 2 - 60 mm diâmetro de 60 mm 2CSG 060 100 R1211 TR 3 - 80 mm diâmetro de 80 mm 2CSG 080 100 R1211 TR 4 - 110 mm diâmetro de 110 mm 2CSG 110 100 R1211 TR 5 - 210 mm diâmetro de 210 mm 2CSG 160 100 R1211 TR 160 - 160 mm diâmetro de 160 mm 2CSG 110 200 R1211 TR 4A - 110 mm diâmetro de 110 mm - tipo aberto 2CSG 160 200 R1211 TR 160A - 160 mm  diâmetro de 160 mm - tipo aberto 2CSG 210 100 R1211 TR 5A - 210 mm diâmetro de 210 mm - tipo aberto 2CSG 210 200 R1211 Transformador toroidal TRM RD2 TRM (1) (2) RD196 1)  Estão disponíveis versões com possibilidade de reset remoto (RD296) e, também, com display para indicação da corrente de fuga-terra (RD296-DIG).

Monitores de corrente residual Linhas RD2, RD196 e RD296 Diagramas elétricos Deve-se adicionar o elemento de sinalização/desarme, pois os monitores de corrente residual operam com o contato auxiliar de acordo com o demonstrado nos diagramas. RD2 Dimensões em mm RD2 RD196 e RD296 Transformador toroidal modular Tipo Dimensões em mm A B C D E F G H K TR1 35 100 60 110 47 50 43 30 - TR2 60 100 60 110 47 50 43 30 - TR3 80 150 110 160 70 50 43 30 - TR4 110 150 110 160 70 50 43 30 - TR4 A 110 145 110 150 75 45 38 25 180 TR160 160 220 156 236 110 64 50 34 - TR160 A 160 220 156 236 110 64 50 34 - TR5 210 310 240 290 145 260 280 36 55 TR5 A 210 310 240 290 145 260 280 36 55 RD196 e RD296 Entrada Carga Tensão auxiliar Aux Tabela de escolha Transformadores toroidais de acordo com a seção dos cabos Cabos de cobre - 3 fases + neutro Máxima seção por fase Tipo de transformador toroidal 16 mm 2 TRM - 29 mm 25 mm 2 TR1 - 35 mm 50 mm 2 TR2 - 60 mm 95 mm 2 TR3 - 80 mm 240 mm 2 TR4 ou TR4/A - 110 mm 2 x 150 mm 2 TR160 ou TR160/A - 160 mm 2 x 185 mm 2 TR5 ou TR5/A - 210 mm
