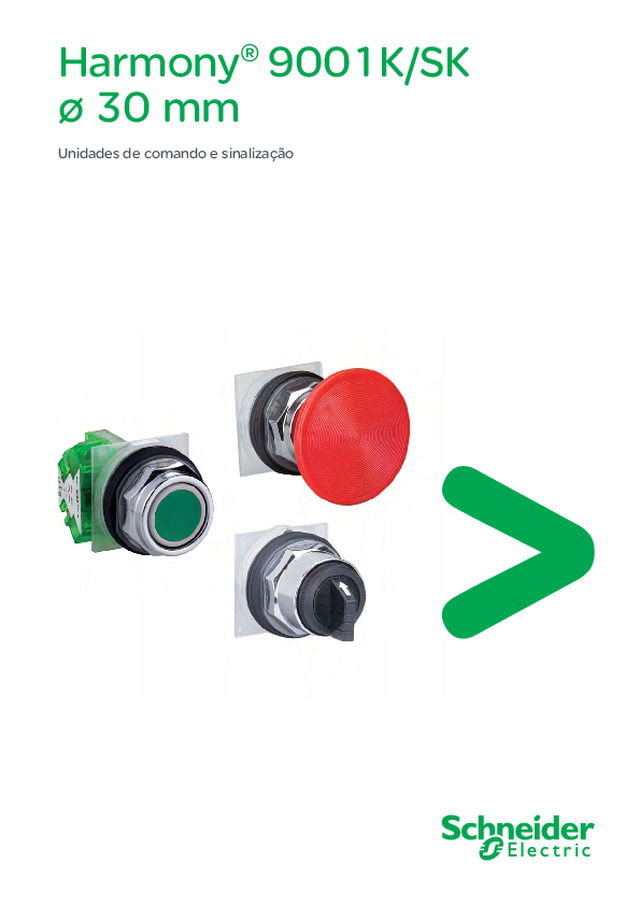

Harmony ®  9001K/SK ø 30 mm Unidades de comando e sinalização

1 Unidades de comando e sinalização Harmony Ø 30 mm 9001K/SK ■  Geral ............................................................................................................... 2 a 5 ■  Características ................................................................................................ 6 e 7 ■  Botões à impulsão - não luminosos ...................................................................... 8 ■  Botões à impulsão - luminosos ............................................................................. 9 ■  Comutadores - não luminosos - unidades completas ......................................... 10 ■  Comutadores - não luminosos - montagens  .............................................. 11 a 13 ■  Comutadores - luminosos - montagens  ..................................................... 14 a 16 ■  Comutadores com chave - unidades completas ................................................. 17 ■  Comutadores com chave - montagens ............................................................... 18 ■  Sinalizadores - unidades completas ................................................................... 19 ■  Botões cogumelo “tipo soco” - não luminosos .................................................... 20 ■  Botões cogumelo “tipo soco” - luminosos ................................................... 21 e 22 ■  Operadores especiais ......................................................................................... 23 ■  Blocos de contato e módulos luminosos ............................................................ 24 ■  Lâmpadas ........................................................................................................... 25 ■  Acessórios .................................................................................................. 26 a 28 ■  Botoeiras murais ................................................................................................. 29 ■  Dimensões .................................................................................................. 30 a 35 ■  Seleção de comutadores .................................................................................... 36 ■  Montagem dos contatos e operação .................................................................. 37 Sumário

2 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Botões à impulsão metálicos e plásticos  Componentes separados Bloco de contato Botão de operação Unidade completa Unidades completas Botões à impulsão, retorno por mola, não luminosos Normal Saliente Embutido (guarda alta) 9001KR1 ●●●  e 9001SKR1 ●●●  ver página 8 9001KR3 ●●●  e 9001SKR3 ●●●  ver página 8 9001KR2 ●●●  e 9001SKR2 ●●●  ver página 8 Botões “tipo soco” Retorno por mola Ø35 ou Ø57 Com retenção Ø 41 Parada de emergência 9001KR2 ●●●  e 9001SKR2 ●●●  ver página 20 9001KR ●●●  e 9001SKR ●●●  ver página 21 9001KR ●●●  e 9001SKR ●●●  ver páginas 20 a 21 Comutadores com chave e manipuladores Comutadores com chave Manipuladores 9001KS ●●●  (somente metálico) ver página 17 9001K ●●●  (somente metálico) ver página 23 Geral

3 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Comutadores e sinalizadores metálicos e plásticos Componentes separados     Bloco  de  contato         Botão  de  operação  Manopla Unidade  completa Unidades completas Comutadores Botões à impulsão protegidos e alavanca oscilante Comutadores, não luminosos Botões à impulsão protegidos Alavanca oscilante 9001KS ●●●  e 9001SKS ●●●  ver página 10 9001KR ●●●  + 9001KU ●  ver páginas 8 e 29 9001KR ●●●  + 9001K8 ver páginas 8 e 28 Componentes separados Módulo luminoso Cabeçote Unidade completa Unidades completas Sinalizadores LED de alto brilho BA9s Incandescente BA9s 9001KP ●●●  e 9001 SKP ●●●  ver página 19 9001KP ●●●  e 9001SKP ●●●  ver página 19 Geral

4 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Botões à impulsão luminosos metálicos e plásticos Componentes separados         Bloco  de  contato        Módulo  luminoso Botão  de  operação Unidade  completa Unidades completas Funções de contato e funções luminosas combinadas Botões à impulsão luminosos, retorno por mola Normal, LED de alto brilho Saliente 9001K ● L ●●●  e 9001K ● L ●●●  ver página 9 9001K2L ●●●  e 9001K2L ●●●  ver página 9 Botões “tipo soco” luminosos Ø41 Comutadores luminosos 2 posições, empurrar-puxar 3 posições, empurrar-puxar 9001KR9P ●●●  e 9001KR9P ●●●  ver página 21 9001KR8P ●●●  e 9001KR8P ●●●  ver página 22 9001K ●●●  e 9001K ●●●  ver página 14 Geral

5 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Montagem de componentes metálicos e plásticos Não luminosos Luminosos Bloco(s) de contato Base(metálica ou plástica) Painel Anel de compensação Etiqueta Arruela de encosto Anel de adaptação   (se não for utilizada etiqueta) Etiqueta Bloco(s) de contato Painel Base(metálica ou plástica) Arruela de encosto Lente Lente Porca (metálica ou plástica) Anel de adaptação (se não for utilizada etiqueta) Móduloluminoso Geral Porca (metálica ou plástica) Anel de compensação

6 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Botões à impulsão, comutadores e sinalizadores metálicos e plásticos Generalidades Conformidade às normas IEC 947-1, IEC 947-5-1, IEC 947-5-4, EN 60947-5-1, JIS C 4520 e 852, UL 508, CSA C22-2 n° 14 Certifi cações dos produtos UL508, NEMA A600-Q600 Tratamento de proteçãoem execução nomal “TC” Temperatura ambientenas proximidades do produto Para estocagem ° C -40...+70 Para funcionamento ° C -25...+70 Suportabilidade às vibrações Conforme IEC 68-2-6 gn Frequência: 2 a 500 Hz: 7Ford Standard EA-1 Suportabilidade aos choques Conforme IEC 68-2-27 gn Ondas semissenoidais: 50 gn Proteção contra choques elétricos Conforme IEC 536 Classe II Grau de proteçãopara gama metálica Conforme IEC 529 e NF C 20-010 IP 66 Conforme NEMA Tipos 1, 2, 3, 3R, 4, 6, 12 e 13 Grau de proteçãopara gama plástica Conforme IEC 529 e NF C 20-010 IP 66 Conforme NEMA Tipos 1, 2, 3, 4, 3R, 4, 4X, 12 e 13 Vida mecânica(em milhões de ciclos de manobra) Botões à impulsão, retorno por mola 5 Botões à impulsão luminosos 5 Comutadores e comutadores com chave 0,5 Posição de montagem Todas Características

7 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Botões à impulsão, comutadores e sinalizadores metálicos e plásticos Características elétricas dos elementos de contato Corrente térmica nominal a AC-15 3 A, 240 V c DC-13 0,55 A, 125 V Tensão nominal de isolação Conforme IEC 947-1 V UI = 250, grau de poluição 3 (exceto sinalizadores com lâmpada incandescente: grau de poluição 2) Tensão nominal de suportabilidade aos choques Conforme IEC 947-1 kV Uimp = 2,5 Material dos contatos Ambiente e utilização padrões Liga de prata Funcionamento dos contatos “NA” ou “NF” Ruptura lenta (ação dependente) Positividade Conforme IEC 947-5-2 N Contato(s) “NF” com manobra positiva de abertura Proteção contra curtos-circuitos Conforme IEC 947-5-1 A Fusíveis cartucho Gg 10 A (conforme IEC 60269-1) Capacidade de conexão Conforme IEC 947-1 mm 2 mm 2 Bornes por parafuso (parafuso com fenda ou fenda em cruz)Mínima: 1 x 0,22Máxima: 2 x 1,5Torque de aperto recomendado: 0,8 N.m Corrente térmica Ith A 10 Corrente máxima de operação Alimentação CA:categoria de emprego AC-15 Capacidade de fechamento do contato VAVA 120607200 240307200 480157200 600127200 Capacidade de abertura VAVA 1206720 2403720 4801,5720 6001,2720 Alimentação CC:categoria de emprego DC-13 Capacidade de fechamento do contato e capacidade de abertura VA 1250,55 2500,27 6000,1 Características

8 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Botões à impulsão metálicos e plásticos Botões à impulsão - Não luminosos - Unidades completas, blocos de contato inclusos Metálico (base e porca) Plástico (base e porca) Normal Guarda alta Saliente Normal Guarda alta Saliente Multicolorido (1) Conjunto de 7 pastilhas coloridas incluso (1) Sem contatos 9001KR1U 9001KR2U 9001KR3U 9001SKR1U 9001SKR2U 9001SKR3U 1 “NA” 9001KR1UH5 9001KR2UH5 9001KR3UH5 9001SKR1UH5 9001SKR2UH5 9001SKR3UH5 1 “NF” 9001KR1UH6 9001KR2UH6 9001KR3UH6 9001SKR1UH6 9001SKR2UH6 9001SKR3UH6 “1 NANF” 9001KR1UH13 9001KR2UH13 9001KR3UH13 9001SKR1UH13 9001SKR2UH13 9001SKR3UH13 Preto Sem contatos 9001KR1U 9001KR2U 9001KR3U 9001SKR1U 9001SKR2U 9001SKR3U 1 “NA” 9001KR1BH5 9001KR2BH5 9001KR3BH5 9001SKR1BH5 9001SKR2BH5 9001SKR3BH5 1 “NF” 9001KR1BH6 9001KR2BH6 9001KR3BH6 9001SKR1BH6 9001SKR2BH6 9001SKR3BH6 “1 NANF” 9001KR1BH13 9001KR2BH13 9001KR3BH13 9001SKR1BH13 9001SKR2BH13 9001SKR3BH13 Verde Sem contatos 9001KR1U 9001KR2U 9001KR3U 9001SKR1U 9001SKR2U 9001SKR3U 1 “NA” 9001KR1GH5 9001KR2GH5 9001KR3GH5 9001SKR1GH5 9001SKR2GH5 9001SKR3GH5 1 “NF” 9001KR1GH6 9001KR2GH6 9001KR3GH6 9001SKR1GH6 9001SKR2GH6 9001SKR3GH6 “1 NANF” 9001KR1GH13 9001KR2GH13 9001KR3GH13 9001SKR1GH13 9001SKR2GH13 9001SKR3GH13 Vermelho Sem contatos 9001KR1U 9001KR2U 9001KR3U 9001SKR1U 9001SKR2U 9001SKR3U 1 “NA” 9001KR1RH5 9001KR2RH5 9001KR3RH5 9001SKR1RH5 9001SKR2RH5 9001SKR3RH5 1 “NF” 9001KR1RH6 9001KR2RH6 9001KR3RH6 9001SKR1RH6 9001SKR2RH6 9001SKR3RH6 “1 NANF” 9001KR1RH13 9001KR2RH13 9001KR3RH13 9001SKR1RH13 9001SKR2RH13 9001SKR3RH13 (1) Inclui pastilhas preta, vermelha, verde, amarela, laranja, azul e branca. Referências

9 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Botões à impulsão luminosos metálicos e plásticos Referências  Botões à impulsão - Luminosos - Unidades completas, blocos de contato inclusos Metálico (base e porca) Plástico (base e porca) Guarda plástica Saliente Guarda metálica estendida Guarda plástica Saliente Alimentação direta (lâmpada BA9s não inclusa) Tensão máxima de alimentação: 600 V Vermelho 9001K1L40R ● 9001K2L40R ● 9001K3L40R ● 9001SK1L40R ● 9001SK2L40R ● Verde 9001K1L40G ● 9001K2L40G ● 9001K3L40G ● 9001SK1L40G ● 9001SK2L40G ● Amarelo 9001K1L40Y ● 9001K2L40Y ● 9001K3L40Y ● 9001SK1L40Y ● 9001SK2L40Y ● Azul 9001K1L40L ● 9001K2L40L ● 9001K3L40L ● 9001SK1L40L ● 9001SK2L40L ● Branco 9001K1L40W ● 9001K2L40W ● 9001K3L40W ● 9001SK1L40W ● 9001SK2L40W ● LED alto brilho (lâmpada BA9s inclusa) 24 Vca/cc Vermelho 9001K1L35LRR ● 9001K2L35LRR ● 9001K3L35LRR ● 9001SK1L35LRR ● 9001SK2L35LRR ● Verde 9001K1L35LGG ● 9001K2L35LGG ● 9001K3L35LGG ● 9001SK1L35LGG ● 9001SK2L35LGG ● Amarelo 9001K1L35LYY ● 9001K2L35LYY ● 9001K3L35LYY ● 9001SK1L35LYY ● 9001SK2L35LYY ● Azul 9001K1L35LLL ● 9001K2L35LLL ● 9001K3L35LLL ● 9001SK1L35LLL ● 9001SK2L35LLL ● Branco 9001K1L35LWW ● 9001K2L35LWW ● 9001K3L35LWW ● 9001SK1L35LWW ● 9001SK2L35LWW ● 120 Vca/cc Vermelho 9001K1L38LRR ● 9001K2L38LRR ● 9001K3L38LRR ● 9001SK1L38LRR ● 9001SK2L38LRR ● Verde 9001K1L38LGG ● 9001K2L38LGG ● 9001K3L38LGG ● 9001SK1L38LGG ● 9001SK2L38LGG ● Amarelo 9001K1L38LYY ● 9001K2L38LYY ● 9001K3L38LYY ● 9001SK1L38LYY ● 9001SK2L38LYY ● Azul 9001K1L38LLL ● 9001K2L38LLL ● 9001K3L38LLL ● 9001SK1L38LLL ● 9001SK2L38LLL ● Branco 9001K1L38LWW ● 9001K2L38LWW ● 9001K3L38LWW ● 9001SK1L38LWW ● 9001SK2L38LWW ● 240 Vca/cc Vermelho 9001K1L7LRR ● 9001K2L7LRR ● 9001K3L7LRR ● 9001SK1L7LRR ● 9001SK2L7LRR ● Verde 9001K1L7LGG ● 9001K2L7LGG ● 9001K3L7LGG ● 9001SK1L7LGG ● 9001SK2L7LGG ● Amarelo 9001K1L7LYY ● 9001K2L7LYY ● 9001K3L7LYY ● 9001SK1L7LYY ● 9001SK2L7LYY ● Azul 9001K1L7LLL ● 9001K2L7LLL ● 9001K3L7LLL ● 9001SK1L7LLL ● 9001SK2L7LLL ● Branco 9001K1L7LWW ● 9001K2L7LWW ● 9001K3L7LWW ● 9001SK1L7LWW ● 9001SK2L7LWW ● Redutor de tensão, lâmpada incandescente (BA9s inclusa) 240 Vca/cc Sem contatos ou lente 9001K1L25 9001K2L25 9001K3L25 9001SK1L25 9001SK2L25 Vermelho 9001K1L25R ● 9001K2L25R ● 9001K3L25R ● 9001SK1L25R ● 9001SK2L25R ● Verde 9001K1L25G ● 9001K2L25G ● 9001K3L25G ● 9001SK1L25G ● 9001SK2L25G ● Amarelo 9001K1L25Y ● 9001K2L25Y ● 9001K3L25Y ● 9001SK1L25Y ● 9001SK2L25Y ● Azul 9001K1L25L ● 9001K2L25L ● 9001K3L25L ● 9001SK1L25L ● 9001SK2L25L ● Branco 9001K1L25W ● 9001K2L25W ● 9001K3L25W ● 9001SK1L25W ● 9001SK2L25W ● Transformador, lâmpada incandescente (BA9s 6 V inclusa) 110-120 Vca, 50-60 Hz Sem contatos ou lente 9001K1L1 9001K2L1 9001K3L1 9001SK1L1 9001SK2L1 Vermelho 9001K1L1R ● 9001K2L1R ● 9001K3L1R ● 9001SK1L1R ● 9001SK2L1R ● Verde 9001K1L1G ● 9001K2L1G ● 9001K3L1G ● 9001SK1L1G ● 9001SK2L1G ● Amarelo 9001K1L1Y ● 9001K2L1Y ● 9001K3L1Y ● 9001SK1L1Y ● 9001SK2L1Y ● Azul 9001K1L1L ● 9001K2L1L ● 9001K3L1L ● 9001SK1L1L ● 9001SK2L1L ● Branco 9001K1L1W ● 9001K2L1W ● 9001K3L1W ● 9001SK1L1W ● 9001SK2L1W ● 220-240 Vca, 50-60 Hz Sem contatos ou lente 9001K1L7 9001K2L7 9001K3L7 9001SK1L7 9001SK2L7 Vermelho 9001K1L7R ● 9001K2L7R ● 9001K3L7R ● 9001SK1L7R ● 9001SK2L7R ● Verde 9001K1L7G ● 9001K2L7G ● 9001K3L7G ● 9001SK1L7G ● 9001SK2L7G ● Amarelo 9001K1L7Y ● 9001K2L7Y ● 9001K3L7Y ● 9001SK1L7Y ● 9001SK2L7Y ● Azul 9001K1L7L ● 9001K2L7L ● 9001K3L7L ● 9001SK1L7L ● 9001SK2L7L ● Branco 9001K1L7W ● 9001K2L7W ● 9001K3L7W ● 9001SK1L7W ● 9001SK2L7W ● 380-480 Vca, 50-60 Hz Sem contatos ou lente 9001K1L5 9001K2L5 9001K3L5 9001SK1L5 9001SK2L5 Vermelho 9001K1L5R ● 9001K2L5R ● 9001K3L5R ● 9001SK1L5R ● 9001SK2L5R ● Verde 9001K1L5G ● 9001K2L5G ● 9001K3L5G ● 9001SK1L5G ● 9001SK2L5G ● Amarelo 9001K1L5Y ● 9001K2L5Y ● 9001K3L5Y ● 9001SK1L5Y ● 9001SK2L5Y ● Azul 9001K1L5L ● 9001K2L5L ● 9001K3L5L ● 9001SK1L5L ● 9001SK2L5L ● Branco 9001K1L5W ● 9001K2L5W ● 9001K3L5W ● 9001SK1L5W ● 9001SK2L5W ● Substituir o ponto ( ● ) pelo código do bloco de contatos desejado: H13: 1NANF;    H5: 1NA;    H6: 1NF

10 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Comutadores metálicos e plásticos Comutadores - Não luminosos - Unidades completas, blocos de contato inclusos Metálico (base e porca) Plástico (base e porca) Todas as manoplas são plásticas Todas as manoplas são plásticas Contato montado na lateral Bloco de contato incluso (2) Estado do contato1 = fechado0 = aberto Manopla curta preta (1) Manopla longa preta (1) Manopla curta preta (1) Manopla longa preta (1) 2 posições   Fixas 1 9001KA2 9001KS11BH5 9001KS11FBH5 9001SKS11BH5 9001SKS11FBH5 2 9001KA1 9001KS11BH13 9001KS11FBH13 9001SKS11BH13 9001SKS11FBH13 Ambos os lados Quantidade de 2 9001KA1 9001KS11BH2 9001KS11FBH2 9001SKS11BH2 9001SKS11FBH2 Retorno por mola, à esquerda 2 9001KA1 9001KS34BH13 9001KS34FBH13 9001SKS34BH13 9001SKS34FBH13 3 Posições   Fixas 2 9001KA1 9001KS43BH13 9001KS43FBH13 9001SKS43BH13 9001SKS43FBH13 Ambos os lados Quantidade de 2 9001KA1 9001KS43BH2 9001KS43FBH2 9001SKS43BH2 9001SKS43FBH2   Fixas Lado 2 ..... Lado 1 ..... 9001KA3 9001KA1 9001KS46BH28 9001KS46FBH28 9001SKS46BH28 9001SKS46FBH28 Lado 2 ..... Lado 1 ..... 9001KA1 9001KA3 9001KS46BH89 9001KS46FBH89 9001SKS46H89 9001SKS46FBH89 Retorno por mola, da esquerda ao centro 2 9001KA1 9001KS63BH13 9001KS63FBH13 9001SKS63BH13 9001SKS63FBH13 Ambos os lados Quantidade de 2 9001KA1 9001KS63BH2 9001KS63FBH2 9001SKS63BH2 9001SKS63FBH2 Retorno por mola, da direita/esquerda ao centro 2 9001KA1 9001KS53BH13 9001KS53FBH13 9001SKS53BH13 9001SKS53FBH13 Ambos os lados Quantidade de 2 9001KA1 9001KS53BH2 9001KS53FBH2 9001SKS53BH2 9001SKS53FBH2 (1) Para opções de cores de manoplas, ver páginas 13 e 25  (2) Para outras confi gurações de contatos ver páginas 11-13 e páginas 36 e 37Estão disponíveis outras confi gurações de contatos. Consulte nosso Call Center: 0800 7289 110 Referências

11 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Comutadores metálicos e plásticos Comutadores - Não luminosos - Montagens, solicitar blocos de contato em separado Metálico (base e porca) Plástico (base e porca) Todas as manoplas são plásticas Todas as manoplas são plásticas Contato montado na lateral Opções de bloco de contato (solicitar separadamente.  Ver pág. 24). Estado do contato1 = fechado0 = aberto Manopla curta preta (1) Manopla longa preta (1) Manopla curta preta (1) Manopla longa preta (1) 2 posições   Fixas 1 ou 2 9001KA1       ou 9001KA3 9001KS11B 9001KS11FB 9001SKS11B 9001SKS11FB 9001KA2 1 ou 2 9001KA1       ou 9001KA3 9001KS12B 9001KS12FB 9001SKS12B 9001SKS12FB 9001KA2 Retorno por mola, à direita 1 ou 2 9001KA1       ou 9001KA3 9001KS25B 9001KS25FB 9001SKS25B 9001SKS25FB 9001KA2 Retorno por mola, à esquerda 1 ou 2 9001KA1       ou 9001KA3 9001KS34B 9001KS34FB 9001SKS34B 9001SKS34FB 9001KA2 3 posições   Fixas 2 9001KA1       ou 9001KA3 9001KS42B 9001KS42FB 9001SKS42B 9001SKS42FB 9001KA2     1 9001KA1       ou 9001KA3 9001KA2      1 ou 2 9001KA1       ou 9001KA3 9001KS43B 9001KS43FB 9001SKS43B 9001SKS43FB 9001KA2 1 ou 2 9001KA1       ou 9001KA3 9001KS44B 9001KS44FB 9001SKS44B 9001SKS44FB 9001KA2  Fixas 2 9001KA1       ou 9001KA3 9001KS46B 9001KS46FB 9001SKS46B 9001SKS46FB 9001KA2 1 9001KA1       ou 9001KA3 9001KA2 2 9001KA1       ou 9001KA3 9001KS49B 9001KS49FB 9001SKS49B 9001SKS49FB 9001KA2      1 9001KA1       ou 9001KA3      9001KA2 (1) Para opções de cores de manoplas, ver páginas 13 e 25  (2) Para outras confi gurações de contatos ver páginas 12-13 e páginas 36 e 37Estão disponíveis outras confi gurações de contatos. Consulte nosso Call Center: 0800 7289 110 Referências

12 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Comutadores metálicos e plásticos Comutadores - Não luminosos - Montagens, solicitar blocos de contato em separado Metálico (base e porca) Plástico (base e porca) Todas as manoplas são plásticas Todas as manoplas são plásticas Contato montado na lateral Opções de bloco de contato (2) (solicitar separadamente.  Ver pág. 24). Estado do contato1 = fechado0 = aberto Manopla curta preta (1) Manopla longa preta (1) Manopla curta preta (1) Manopla longa preta (1) 3 posições (continuação)   Fixas 2 9001KA1       ou 9001KA3 9001KS401B 9001KS401FB 9001SKS401B 9001SKS401FB 9001KA2 1 9001KA1       ou 9001KA3 9001KA2     Retorno por mola, da esquerda ao centro 1 ou 2 9001KA1       ou 9001KA3 9001KS63B 9001KS63FB 9001SKS63B 9001SKS63FB 9001KA2 1 ou 2 9001KA1       ou 9001KA3 9001KS64B 9001KS64FB 9001SKS64B 9001SKS64FB 9001KA2     Retorno por mola, da direita ao centro 2 9001KA1       ou 9001KA3 9001KS72B 9001KS72FB 9001SKS72B 9001SKS72FB 9001KA2       1 9001KA1       ou 9001KA3 9001KA2      1  ou 2 9001KA1       ou 9001KA3 9001KS73B 9001KS73FB 9001SKS73B 9001SKS73FB 9001KA2   Retorno por mola, da direita/esquerda ao centro 2 9001KA1       ou 9001KA3 9001KS52B 9001KS52FB 9001SKS52B 9001SKS52FB 9001KA2      1 9001KA1       ou 9001KA3 9001KA2      1 ou 2 9001KA1       ou 9001KA3 9001KS53B 9001KS53FB 9001SKS53B 9001SKS53FB 9001KA2 4 posições  Fixas 2 9001KA1       ou 9001KA3 9001KS88B 9001KS88FB 9001SKS88B 9001SKS88FB 9001KA2   1 9001KA1       ou 9001KA3   9001KA2   (1) Para opções de cores de manoplas, ver página 26  (2) Para outras confi gurações de contatos ver páginas 36 e 37Estão disponíveis outras confi gurações de contatos. Consulte nosso Call Center: 0800 7289 110 Referências

13 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Comutadores metálicos e plásticos Comutadores - Não luminosos - Montagens, solicitar manoplas e blocos de contato em separado Metálico (base e porca) Plástico (base e porca) Todas as manoplas são plásticas Todas as manoplas são plásticas Contato montado na lateral Opções de bloco de contato(solicitar separadamente.  Ver pág. 25). Estado do contato1 = fechado0 = aberto Solicitar manoplas em separado (ver pág. 25) Solicitar manoplas em separado (ver pág. 25) 2 posições   Fixas 1 ou 2 9001KA1       ou 9001KA3 9001KS11 9001SKS11 9001KA2 3 posições   Fixas 2 9001KA1       ou 9001KA3 9001KS42 9001SKS42 9001KA2      1 9001KA1       ou 9001KA3 9001KA2      1 ou 2 9001KA1       ou 9001KA3 9001KS43 9001SKS43 9001KA2 2 9001KA1       ou 9001KA3 9001KS46 9001SKS46 9001KA2 1 9001KA1       ou 9001KA3 9001KA2       Retorno por mola, da esquerda ao centro 1 ou 2 9001KA1       ou 9001KA3 9001KS63 9001SKS63 9001KA2   Retorno por mola, da direita/esquerda ao centro 2 9001KA1       ou 9001KA3 9001KS52 9001SKS52 9001KA2     1 9001KA1       ou 9001KA3 9001KA2      1 ou 2 9001KA1       ou 9001KA3 9001KS53 9001SKS53 9001KA2 4 posições  Fixas 2 9001KA1       ou 9001KA3 9001KS88 9001SKS88 9001KA2   1 9001KA1       ou 9001KA3   9001KA2   Para outras confi gurações de contatos ver páginas 36 e 37. Para opções de cores de manoplas, ver página 26. Referências

14 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Comutadores luminosos metálicos e plásticos Comutadores - Luminosos - LED alto brilho incluso, solicitar blocos de contato em separado Metálico (base e porca) Plástico (base e porca) Todas as manoplas são plásticas Todas as manoplas são plásticas Contato montado na lateral Opções de bloco de contato (solicitar separadamente.  Ver pág. 24). Estado do contato1 = fechado0 = aberto Tensão Cor do LED de alto brilho  Manopla longa Manopla longa 2 posições   Fixas 1 ou 2 9001KA1     ou 9001KA3 24 Vca/cc VermelhoVerde AmareloAzul Branco 9001K11J35LRFR9001K11J35LGFG9001K11J35LYFY9001K11J35LLFL9001K11J35LWFW 9001SK11J35LRFR 9001SK11J35LGFG9001SK11J35LYFY9001SK11J35LLFL9001SK11J35LWFW 9001KA2 1 ou 2 9001KA1     ou 9001KA3 120 Vca/cc VermelhoVerde AmareloAzul Branco 9001K11J38LRFR9001K11J38LGFG9001K11J38LYFY9001K11J38LLFL9001K11J38LWFW 9001SK11J38LRFR9001SK11J38LGFG9001SK11J38LYFY9001SK11J38LLFL9001SK11J38LWFW 9001KA2 1 ou 2 9001KA1     ou 9001KA3 240 Vca/cc VermelhoVerde AmareloAzul Branco 9001K11J7LRFR9001K11J7LGFG9001K11J7LYFY9001K11J7LLFL9001K11J7LWFW 9001SK11J7LRFR9001SK11J7LGFG9001SK11J7LYFY9001SK11J7LLFL9001SK11J7LWFW 9001KA2     Retorno por mola, à esquerda 1 ou 2 9001KA1     ou 9001KA3 24 Vca/cc VermelhoVerde AmareloAzul Branco 9001K34J35LRFR9001K34J35LGFG9001K34J35LYFY9001K34J35LLFL9001K34J35LWFW 9001SK34J35LRFR9001SK34J35LGFG9001SK34J38LYFY9001SK34J35LLFL9001SK34J35LWFW 9001KA2    1 ou 2 9001KA1 9001KA3 120 Vca/cc VermelhoVerde AmareloAzul Branco 9001K34J38LRFR9001K34J38LGFG9001K34J38LYFY9001K34J38LLFL9001K34J38LWFW 9001SK34J38LRFR9001SK34J38LGFG9001SK34J38LYFY9001SK34J38LLFL9001SK34J38LWFW 9001KA2 1 ou 2 9001KA1 9001KA3 240 Vca/cc VermelhoVerde AmareloAzul Branco 9001K34J7LRFR9001K34J7LGFG9001K34J7LYFY9001K34J7LLFL9001K34J7LWFW 9001SK34J7LRFR9001SK34J7LGFG9001SK34J7LYFY9001SK34J7LLFL9001SK34J7LWFW 9001KA2 3 posições  Fixas 1 ou 2 9001KA1     ou 9001KA3 24 Vca/cc VermelhoVerde AmareloAzul Branco 9001K43J35LRFR9001K43J35LGFG9001K43J35LYFY9001K43J35LLFL9001K43J35LWFW 9001SK43J35LRFR9001SK43J35LGFG9001SK43J35LYFY9001SK43J35LLFL9001SK43J35LWFW 9001KA2 1 ou 2 9001KA1     ou 9001KA3 120 Vca/cc VermelhoVerde AmareloAzul Branco 9001K43J38LRFR9001K43J38LGFG9001K43J38LYFY9001K43J38LLFL9001K43J38LWFW 9001SK43J38LRFR9001SK43J38LGFG9001SK43J38LYFY9001SK43J38LLFL9001SK43J38LWFW 9001KA2 1 ou 2 9001KA1     ou 9001KA3 240 Vca/cc VermelhoVerde AmareloAzul Branco 9001K43J7LRFR9001K43J7LGFG9001K43J7LYFY9001K43J7LLFL9001K43J7LWFW 9001SK43J7LRFR9001SK43J7LGFG9001SK43J7LYFY9001SK43J7LLFL9001SK43J7LWFW 9001KA2  Fixas 2 9001KA1     ou 9001KA3 24 Vca/cc VermelhoVerde AmareloAzul Branco 9001K46J35LRFR9001K46J35LGFG9001K46J35LYFY9001K46J35LLFL9001K46J35LWFW 9001SK46J35LRFR9001SK46J35LGFG9001SK46J35LYFY9001SK46J35LLFL9001SK46J35LWFW 9001KA2 1 9001KA1     ou 9001KA3 9001KA2     Referências

15 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Comutadores luminosos metálicos e plásticos Referências Comutadores - Luminosos - LED alto brilho incluso, solicitar blocos de contato em separado Metálico (base e porca) Plástico (base e porca) Todas as manoplas são plásticas Todas as manoplas são plásticas Contato montado na lateral Opções de bloco de contato (solicitar separadamente.  Ver pág. 24). Estado do contato1 = fechado0 = aberto Tensão Cor do LED de alto brilho Manopla longa Manopla longa 3 posições  Fixas 2 9001KA1     ou 9001KA3 120 Vca/cc VermelhoVerde AmareloAzul Branco 9001K46J38LRFR9001K46J38LGFG9001K46J38LYFY9001K46J38LLFL9001K46J38LWFW 9001SK46J38LRFR9001SK46J38LGFG9001SK46J38LYFY9001SK46J38LLFL9001SK46J38LWFW 9001KA2 1 9001KA1     ou 9001KA3 9001KA2     2 9001KA1     ou 9001KA3 240 Vca/cc VermelhoVerde AmareloAzul Branco 9001K46J7LRFR9001K46J7LGFG9001K46J7LYFY9001K46J7LLFL9001K46J7LWFW 9001SK46J7LRFR9001SK46J7LGFG9001SK46J7LYFY9001SK46J7LLFL9001SK46J7LWFW 9001KA2 1 9001KA1     ou 9001KA3 9001KA2     Retorno por mola, da esquerda ao centro 1 ou 2 9001KA1     ou 9001KA3 24 Vca/cc VermelhoVerde AmareloAzul Branco 9001K63J35LRFR9001K63J35LGFG9001K63J35LYFY9001K63J35LLFL9001K63J35LWFW 9001SK63J35LRFR9001SK63J35LGFG9001SK63J35LYFY9001SK63J35LLFL9001SK63J35LWFW 9001KA2 1 ou 2 9001KA1     ou 9001KA3 120 Vca/cc VermelhoVerde AmareloAzul Branco 9001K63J38LRFR9001K63J38LGFG9001K63J38LYFY9001K63J38LLFL9001K63J38LWFW 9001SK63J38LRFR9001SK63J38LGFG9001SK63J38LYFY9001SK63J38LLFL9001SK63J38LWFW 9001KA2 1 ou 2 9001KA1     ou 9001KA3 240 Vca/cc VermelhoVerde AmareloAzul Branco 9001K63J7LRFR9001K63J7LGFG9001K63J7LYFY9001K63J7LLFL9001K63J7LWFW 9001SK63J7LRFR9001SK63J7LGFG9001SK63J7LYFY9001SK63J7LLFL9001SK63J7LWFW 9001KA2   Retorno por mola, da direita/esquerda ao centro 1 ou 2 9001KA1     ou 9001KA3 24 Vca/cc VermelhoVerde AmareloAzul Branco 9001K53J35LRFR9001K53J35LGFG9001K53J35LYFY9001K53J35LLFL9001K53J35LWFW 9001SK53J35LRFR9001SK53J35LGFG9001SK53J35LYFY9001SK53J35LLFL9001SK53J35LWFW 9001KA2 1 ou 2 9001KA1     ou 9001KA3 120 Vca/cc VermelhoVerde AmareloAzul Branco 9001K53J38LRFR9001K53J38LGFG9001K53J38LYFY9001K53J38LLFL9001K53J38LWFW 9001SK53J38LRFR9001SK53J38LGFG9001SK53J38LYFY9001SK53J38LLFL9001SK53J38LWFW 9001KA2 1 ou 2 9001KA1     ou 9001KA3 240 Vca/cc VermelhoVerde AmareloAzul Branco 9001K53J7LRFR9001K53J7LGFG9001K53J7LYFY9001K53J7LLFL9001K53J7LWFW 9001SK53J7LRFR9001SK53J7LGFG9001SK53J7LYFY9001SK53J7LLFL9001SK53J7LWFW 9001KA2 Estão disponíveis outras confi gurações de contatos. Consulte nosso Call Center: 0800 7289 110

16 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Comutadores luminosos metálicos e plásticos Referências Comutadores - Luminosos - LED alto brilho incluso, solicitar blocos de contato em separado Metálico (base e porca) Plástico (base e porca) Todas as manoplas são plásticas Todas as manoplas são plásticas Contato montado na lateral Opções de bloco de contato (solicitar separadamente.  Ver pág. 24). Estado do contato1 = fechado0 = aberto Tensão Cor do LED de alto brilho  Manopla longa Manopla longa 4 posições  Fixas 2 9001KA1     ou 9001KA3 24 Vca/cc Vermelho Verde  Amarelo Azul  Branco 9001K88J35LRFR 9001K88J35LGFG 9001K88J35LYFY 9001K88J35LLFL 9001K88J35LWFW 9001SK88J35LRFR 9001SK88J35LGFG 9001SK88J35LYFY 9001SK88J35LLFL 9001SK88J35LWFW 9001KA2   1 9001KA1     ou 9001KA3   9001KA2   2 9001KA1     ou 9001KA3 120 Vca/cc Vermelho Verde  Amarelo Azul  Branco 9001K88J38LRFR 9001K88J38LGFG 9001K88J38LYFY 9001K88J38LLFL 9001K88J38LWFW 9001SK88J38LRFR 9001SK88J38LGFG 9001SK88J38LYFY 9001SK88J38LLFL 9001SK88J38LWFW 9001KA2 1 9001KA1     ou 9001KA3 9001KA2 2 9001KA1     ou 9001KA3 120 Vca/cc Vermelho Verde  Amarelo Azul  Branco 9001K88J7LRFR 9001K88J7LGFG 9001K88J7LYFY 9001K88J7LLFL 9001K88J7LWFW 9001SK88J7LRFR 9001SK88J7LGFG 9001SK88J7LYFY 9001SK88J7LLFL 9001SK88J7LWFW 9001KA2 1 9001KA1     ou 9001KA3 9001KA2 Estão disponíveis outras confi gurações de contatos. Consulte nosso Call Center: 0800 7289 110

17 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Comutadores metálicos com chave Comutadores com chave - Unidades completas, blocos de contato inclusos Metálico (base e porca) Contato montado na lateral Bloco de contato incluso Estado do contato1 = fechado0 = aberto Chave E10 Chave Ronis 2 posições     Fixas, retirada da chave à esquerda 2 9001KA2 9001KS11K1H36 9001KS11K1H36R 2 9001KA1 9001KS11K1H13 9001KS11K1H13R     Fixas, retirada da chave à esquerda e à direita 2 9001KA1 9001KS11K3H13 9001KS11K3H13R 3 posições     Fixas, retirada da chave no centro Ambos os lados Quantidade de 29001KA1 9001KS43K5H2 9001KS43K5H2R     Retorno por mola da esquerda/direita ao centro, retirada da chave no centro Ambos os lados Quantidade de 29001KA1 9001KS53K5H2 9001KS53K5H2R Estão disponíveis outras confi gurações de contatos. Consulte nosso Call Center: 0800 7289 110 Referências

18 Comutadores com chave - Montagens, solicitar blocos de contato em separado Metálico (base e porca) Contato montado na lateral Opções de bloco de contato(solicitar separadamente.  Ver pág. 36). Estado do contato1 = fechado0 = aberto Chave E10 Chave Ronis 2 posições     Fixas, retirada da chave à esquerda 1 ou 2 9001KA1     ou 9001KA3 9001KS11K1 9001KS11K1R 9001KA2     Fixas, retirada da chave à direita 1 ou 2 9001KA1     ou 9001KA3 9001KS11K2 9001KS11K2R 9001KA2     Fixas, retirada da chave à esquerda e à direita 1 ou 2 9001KA1     ou 9001KA3 9001KS11K3 9001KS11K3R 9001KA2     Retorno por mola da direita para a esquerda, retirada da chave à direita 1 ou 2 9001KA1     ou 9001KA3 9001KS34K1 9001KS34K1R 9001KA2 3 posições     Fixas, retirada da chave à esquerda, ao centro e à direita 1 ou 2 9001KA1     ou 9001KA3 9001KS43K10 9001KS43K10R 9001KA2   Fixas, retirada da chave ao centro 1 ou 2 9001KA1     ou 9001KA3 9001KS43K5 9001KS43K5R 9001KA2   Retorno por mola, direita/esquerda para o centro, retirada da chave ao centro 1 ou 2 9001KA1     ou 9001KA3 9001KS53K5 9001KS53K5R 9001KA2 4 posições Fixas, retirada da chave em todas as posições 2 9001KA1     ou 9001KA3 9001KS88K14 9001KS88K14R 9001KA2 1 9001KA1     ou 9001KA3 9001KA2 Estão disponíveis outras confi gurações de contatos. Consulte nosso Call Center: 0800 7289 110 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Comutadores metálicos com chave Referências

19 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Sinalizadores metálicos e plásticos Referências  Sinalizadores - Unidades completas Metálico (base e porca) Plástico (base e porca) Cor das lentes Lentes de plástico Lentes de plástico Sem módulo luminososo / Sem lente 9001KP 9001SKP Alimentação direta (lâmpada BA9s não inclusa) Tensão máxima de alimentação: 600 V Vermelho 9001KP40R9 9001SKP40R9 Verde 9001KP40G9 9001SKP40G9 Amarelo 9001KP40Y9 9001SKP40Y9 Azul 9001KP40L9 9001SKP40L9 Branco 9001KP40W9 9001SKP40W9 LED alto brilho (lâmpada BA9s inclusa) 24 Vca/cc Vermelho 9001KP35LRR9 9001SKP35LRR9 Verde 9001KP35LGG9 9001SKP35LGG9 Amarelo 9001KP35LYY9 9001SKP35LYY9 Azul 9001KP35LLL9 9001SKP35LLL9 Branco 9001KP35LWW9 9001SKP35LWW9 120 Vca/cc Vermelho 9001KP38LRR9 9001SKP38LRR9 Verde 9001KP38LGG9 9001SKP38LGG9 Amarelo 9001KP38LYY9 9001SKP38LYY9 Azul 9001KP38LLL9 9001SKP38LLL9 Branco 9001KP38LWW9 9001SKP38LWW9 240 Vca/cc Vermelho 9001KP7LRR9 9001SKP7LRR9 Verde 9001KP7LGG9 9001SKP7LGG9 Amarelo 9001KP7LYY9 9001SKP7LYY9 Azul 9001KP7LLL9 9001SKP7LLL9 Branco 9001KP7LWW9 9001SKP7LWW9 Redutor de tensão, lâmpada incandescente (BA9s inclusa) 240 Vca Vermelho 9001KP25R9 9001SKP25R9 Verde 9001KP25G9 9001SKP25G9 Amarelo 9001KP25Y9 9001SKP25Y9 Azul 9001KP25L9 9001SKP25L9 Branco 9001KP25W9 9001SKP25W9 Transformador, lâmpada incandescente (BA9s 6 V inclusa) 110-120 Vca, 50-60 Hz Vermelho 9001KP1R9 9001SKP1R9 Verde 9001KP1G9 9001SKP1G9 Amarelo 9001KP1Y9 9001SKP1Y9 Azul 9001KP1L9 9001SKP1L9 Branco 9001KP1W9 9001SKP1W9 220-240 Vca, 50-60 Hz Vermelho 9001KP7R9 9001SKP7R9 Verde 9001KP7G9 9001SKP7G9 Amarelo 9001KP7Y9 9001SKP7Y9 Azul 9001KP7L9 9001SKP7L9 Branco 9001KP7W9 9001SKP7W9 380-480 Vca, 50-60 Hz Vermelho 9001KP5R9 9001SKP5R9 Verde 9001KP5G9 9001SKP5G9 Amarelo 9001KP5Y9 9001SKP5Y9 Azul 9001KP5L9 9001SKP5L9 Branco 9001KP5W9 9001SKP5W9 550-600 Vca, 50-60 Hz Vermelho 9001KP6R9 9001SKP6R9 Verde 9001KP6G9 9001SKP6G9 Amarelo 9001KP6Y9 9001SKP6Y9 Azul 9001KP6L9 9001SKP6L9 Branco 9001KP6W9 9001SKP6W9

20 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Botões cogumelo “tipo soco” metálicos e plásticos Referências Botões cogumelo “tipo soco” - Não luminosos - Unidades completas, blocos de contato inclusos Metálico (base e porca) Plástico (base e porca) Cor Contato Botão com trava por parafuso Botão de encaixe Botão com trava por parafuso Botão de encaixe Normal à impulsão, retorno por mola - 35 mm Cabeçote Sem contatos 9001KR24 ● 9001KR4 ● 9001SKR24 ● 9001SKR4 ● Preto 1 NANF 9001KR24BH13 9001KR4BH13 9001SKR24BH13 9001SKR4BH13 Verde 1 NANF 9001KR24GH13 9001KR4GH13 9001SKR24GH13 9001SKR4GH13 Vermelho 1 NANF 9001KR24RH13 9001KR4RH13 9001SKR24RH13 9001SKR4RH13 Amarelo 1 NANF 9001KR24YH13 9001KR4YH13 9001SKR24YH13 9001SKR4YH13 Azul 1 NANF 9001KR24LH13 9001KR4LH13 9001SKR24LH13 9001SKR4LH13 Normal à impulsão, retorno por mola - 35 mm (com marcação “Emergency Stop”) Cabeçote Sem contatos — 9001KR4R05 — 9001SKR4R05 Vermelho 1 NF — 9001KR4R05H6 — 9001SKR4R05H6 Normal à impulsão, retorno por mola - 57 mm Cabeçote Sem contatos 9001KR25 ● 9001KR5 ● 9001SKR25 ● 9001SKR5 ● Preto 1 NANF 9001KR25BH13 9001KR5BH13 9001SKR25BH13 9001SKR5BH13 Verde 1 NANF 9001KR25GH13 9001KR5GH13 9001SKR25GH13 9001SKR5GH13 Vermelho 1 NANF 9001KR25RH13 9001KR5RH13 9001SKR25RH13 9001SKR5RH13 Amarelo 1 NANF 9001KR25YH13 9001KR5YH13 9001SKR25YH13 9001SKR5YH13 Azul 1 NANF 9001KR25LH13 9001KR5LH13 9001SKR25LH13 9001SKR5LH13 Normal à impulsão, retorno por mola - 57 mm (com marcação “Emergency Stop”) Cabeçote Sem contatos — 9001KR5R05 — 9001SKR5R05 Vermelho 1 NF — 9001KR5R05H6 — 9001SKR5R05H6 2 posições - “Empurrar-puxar” - 35 mm Cabeçote Sem contatos 9001KR9 ● 20 — 9001SKR9 ● 20 — Vermelho 1 NF 9001KR9R20H6 — 9001SKR9R20H6 — 2 posições - “Girar para destravar” - 40 mm Cabeçote Sem contatos 9001KR16 — 9001SKR16 — Vermelho 1 NF 9001KR16H6 — 9001SKR16H6 — 2 posições - “Empurrar-puxar” - 41 mm Cabeçote Sem contatos 9001KR9 ● — 9001SKR9 ● — Preto 1 NANF 9001KR9BH13 — 9001SKR9BH13 — Verde 1 NANF 9001KR9GH13 — 9001SKR9GH13 — Vermelho 1 NANF 9001KR9RH13 — 9001SKR9RH13 — Amarelo 1 NANF 9001KR9YH13 — 9001SKR9YH13 — Azul 1 NANF 9001KR9LH13 — 9001SKR9LH13 — 2 posições - “Empurrar-puxar” - 41 mm (com marcação “Emergency Stop”) Cabeçote Sem contatos 9001KR9R05 — 9001SKR9R05 — Vermelho 1 NANF 9001KR9R05H13 — 9001SKR9R05H13 — 2 posições - “Empurrar-puxar” - 41 mm (com parafuso de fi xação) Cabeçote Sem contatos 9001KR9R94 — — — Vermelho 1 NANF 9001KR9R94H13 — — — 2 posições - “Empurrar-puxar” - 57 mm Cabeçote Sem contatos 9001KR9 ● 21 — 9001SKR9 ● 21 — Preto 1 NANF 9001KR9B21H13 — 9001SKR9B21H13 — Verde 1 NANF 9001KR9G21H13 — 9001SKR9G21H13 — Vermelho 1 NANF 9001KR9R21H13 — 9001SKR9R21H13 — Amarelo 1 NANF 9001KR9Y21H13 — 9001SKR9Y21H13 — Azul 1 NANF 9001KR9L21H13 — 9001SKR9L21H13 — 3 posições - “Puxar/retorno por mola-centro mantido - empurrar/retorno por mola - 41 mm Cabeçote Sem contatos 9001KR8 ● — 9001SKR8 ● — Preto 1 NF+1 NF (defasado) 9001KR8BH25 — 9001SKR8BH25 — Verde 1 NF+1 NF (defasado) 9001KR8GH25 — 9001SKR8GH25 — Vermelho 1 NF+1 NF (defasado) 9001KR8RH25 — 9001SKR8RH25 — Amarelo 1 NF+1 NF (defasado) 9001KR8YH25 — 9001SKR8YH25 — Azul 1 NF+1 NF (defasado) 9001KR8LH25 — 9001SKR8LH25 — Substituir o ponto ( ● ) pelo código da cor do cabeçote desejado: B: Preto;  G: Verde;  R: Vermelho;  Y: Amarelo;  L: Azul

21 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Botões cogumelo “tipo soco” luminosos metálicos e plásticos  Botões cogumelo “tipo soco” - Luminosos - Unidades completas, blocos de contato inclusos Metálico (base e porca) Plástico (base e porca) 2 posições - “Empurrar-puxar” 41 mm Alimentação direta (lâmpada BA9s não inclusa) Tensão máxima de alimentação: 600 V Vermelho 9001KR9P40R ● 9001SKR9P40R ● Verde 9001KR9P40G ● 9001SKR9P40G ● Amarelo 9001KR9P40Y ● 9001SKR9P40Y ● Azul 9001KR9P40L ● 9001SKR9P40L ● Branco 9001KR9P40W ● 9001SKR9P40W ● LED alto brilho (lâmpada BA9s inclusa) 24 Vca/cc Vermelho 9001KR9P35LRR ● 9001SKR9P35LRR ● Verde 9001KR9P35LGG ● 9001SKR9P35LGG ● Amarelo 9001KR9P35LYY ● 9001SKR9P35LYY ● Azul 9001KR9P35LLL ● 9001SKR9P35LLL ● Branco 9001KR9P35LWW ● 9001SKR9P35LWW ● 120 Vca/cc Vermelho 9001KR9P38LRR ● 9001SKR9P38LRR ● Verde 9001KR9P38LGG ● 9001SKR9P38LGG ● Amarelo 9001KR9P38LYY ● 9001SKR9P38LYY ● Azul 9001KR9P38LLL ● 9001SKR9P38LLL ● Branco 9001KR9P38LWW ● 9001SKR9P38LWW ● 240 Vca/cc Vermelho 9001KR9P7LRR ● 9001SKR9P7LRR ● Verde 9001KR9P7LGG ● 9001SKR9P7LGG ● Amarelo 9001KR9P7LYY ● 9001SKR9P7LYY ● Azul 9001KR9P7LLL ● 9001SKR9P7LLL ● Branco 9001KR9P7LWW ● 9001SKR9P7LWW ● Redutor de tensão, lâmpada incandescente (BA9s inclusa) 240 Vca Vermelho 9001KR9P25R ● 9001SKR9P25R ● Verde 9001KR9P25G ● 9001SKR9P25G ● Amarelo 9001KR9P25Y ● 9001SKR9P25Y ● Azul 9001KR9P25L ● 9001SKR9P25L ● Branco 9001KR9P25W ● 9001SKR9P25W ● Transformador, lâmpada incandescente (BA9s 6 V inclusa) 110-120 Vca, 50-60 Hz Vermelho 9001KR9P1R ● 9001SKR9P1R ● Verde 9001KR9P1G ● 9001SKR9P1G ● Amarelo 9001KR9P1Y ● 9001SKR9P1Y ● Azul 9001KR9P1L ● 9001SKR9P1L ● Branco 9001KR9P1W ● 9001SKR9P1W ● 220-240 Vca, 50-60 Hz Vermelho 9001KR9P7R ● 9001SKR9P7R ● Verde 9001KR9P7G ● 9001SKR9P7G ● Amarelo 9001KR9P7Y ● 9001SKR9P7Y ● Azul 9001KR9P7L ● 9001SKR9P7L ● Branco 9001KR9P7W ● 9001SKR9P7W ● 380-480 Vca, 50-60 Hz Vermelho 9001KR9P5R ● 9001SKR9P5R ● Verde 9001KR9P5G ● 9001SKR9P5G ● Amarelo 9001KR9P5Y ● 9001SKR9P5Y ● Azul 9001KR9P5L ● 9001SKR9P5L ● Branco 9001KR9P5W ● 9001SKR9P5W ● Substituir o ponto ( ● ) pelo código do bloco de contatos desejado: H13: 1NANF;  H5: 1NA;  H6: 1NF Referências

22 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Botões cogumelo “tipo soco” luminosos metálicos e plásticos  Referências Botões cogumelo “tipo soco” - Luminosos - Unidades completas, blocos de contato inclusos Metálico (Base e Porca) Plástico (Base e Porca) 3 posições - “Puxar/retorno por mola - centro/mantido - empurrar/retorno por mola” 41 mm Alimentação direta (lâmpada Ba9s não inclusa) Tensão máxima de alimentação: 600 V Vermelho 9001KR8P40R ● 9001SKR8P40R ● Verde 9001KR8P40G ● 9001SKR8P40G ● Amarelo 9001KR8P40Y ● 9001SKR8P40Y ● Azul 9001KR8P40L ● 9001SKR8P40L ● Branco 9001KR8P40W ● 9001SKR8P40W ● LED alto brilho (lâmpada Ba9s inclusa) 24 Vca/cc Vermelho 9001KR8P35LRR ● 9001SKR8P35LRR ● Verde 9001KR8P35LGG ● 9001SKR8P35LGG ● Amarelo 9001KR8P35LYY ● 9001SKR8P35LYY ● Azul 9001KR8P35LLL ● 9001SKR8P35LLL ● Branco 9001KR8P35LWW ● 9001SKR8P35LWW ● 120 Vca/cc Vermelho 9001KR8P38LRR ● 9001SKR8P38LRR ● Verde 9001KR8P38LGG ● 9001SKR8P38LGG ● Amarelo 9001KR8P38LYY ● 9001SKR8P38LYY ● Azul 9001KR8P38LLL ● 9001SKR8P38LLL ● Branco 9001KR8P38LWW ● 9001SKR8P38LWW ● 240 Vca/cc Vermelho 9001KR8P7LRR ● 9001SKR8P7LRR ● Verde 9001KR8P7LGG ● 9001SKR8P7LGG ● Amarelo 9001KR8P7LYY ● 9001SKR8P7LYY ● Azul 9001KR8P7LLL ● 9001SKR8P7LLL ● Branco 9001KR8P7LWW ● 9001SKR8P7LWW ● Redutor de tensão, lâmpada incandescente (Ba9s inclusa) 240 Vca Vermelho 9001KR8P25R ● 9001SKR8P25R ● Verde 9001KR8P25G ● 9001SKR8P25G ● Amarelo 9001KR8P25Y ● 9001SKR8P25Y ● Azul 9001KR8P25L ● 9001SKR8P25L ● Branco 9001KR8P25W ● 9001SKR8P25W ● Transformador, lâmpada incandescente (Ba9s 6 V inclusa) 110-120 Vca, 50-60 hz Vermelho 9001KR8P1R ● 9001SKR8P1R ● Verde 9001KR8P1G ● 9001SKR8P1G ● Amarelo 9001KR8P1Y ● 9001SKR8P1Y ● Azul 9001KR8P1L ● 9001SKR8P1L ● Branco 9001KR8P1W ● 9001SKR8P1W ● 220-240 Vca, 50-60 hz Vermelho 9001KR8P7R ● 9001SKR8P7R ● Verde 9001KR8P7G ● 9001SKR8P7G ● Amarelo 9001KR8P7Y ● 9001SKR8P7Y ● Azul 9001KR8P7L ● 9001SKR8P7L ● Branco 9001KR8P7W ● 9001SKR8P7W ● 380-480 Vca, 50-60 hz Vermelho 9001KR8P5R ● 9001SKR8P5R ● Verde 9001KR8P5G ● 9001SKR8P5G ● Amarelo 9001KR8P5Y ● 9001SKR8P5Y ● Azul 9001KR8P5L ● 9001SKR8P5L ● Branco 9001KR8P5W ● 9001SKR8P5W ● Substituir o ponto ( ● ) pelo código do bloco de contatos desejado: H13: 1NANF;  H5: 1NA;  H6: 1NF

23 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Operadores especiais Manipuladores Metálico (base e porca) Plástico (base e porca) Contatos Eixo 80 mm 3 posições - Retorno por mola Ação vertical Sem contatos 9001K31 — Ação vertical 2 NF 9001K31H8 — Ação horizontal Sem contatos 9001K71 — Ação horizontal 2 NA 9001K71H7 — 5 posições - Retorno por mola Ação vertical e horizontal, com trava Sem contatos 9001K34 — Ação vertical e horizontal Sem contatos 9001K35 — Ação vertical e horizontal 2 NANF 9001K35H2 — 3 posições fi xas Ação vertical Sem contatos 9001K73 — Botões à impulsão operados por chave - Guarda alta Contatos Metálico (base e porca) Plástico (base e porca) Botão à impulsão operável somente com a chave colocadaA chave somente pode ser removida na posição travada Sem contatos 9001KR131 — Botões de rearme — Plástico (base e porca) até 235 mm 9066RA1 Potenciômetros - Botão de operação com potenciômetro único e etiqueta na placa do dial Ohms Contatos Metálicos (base e porca) Plásticos (base e porca) 1000 Sem contatos 9001K2105 9001SK2105 2500 Sem contatos 9001K2106 9001SK2106 5k Sem contatos 9001K2107 9001SK2107 10k Sem contatos 9001K2108 9001SK2108 Intertravamento mecânico Metálico (base e porca) Plástico (base e porca) Ambos botões com posição mantida Multicolorido 7 pastilhas coloridas inclusas (1) 1 NANF em cada botão 9001KR11UH1H1 9001SKR11UH1H1 Um botão com retorno por mola, um botão com retenção Multicolorido 7 pastilhas coloridas inclusas (1) 1 NANF em cada botão 9001KR12UH1H1 9001SKR12UH1H1 (1) Duas de cada cor: preto, vermelho, verde, amarelo, laranja, azul e branco  Referências

24 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Blocos de contato e módulos luminosos para unidades metálicas e plásticas Blocos de contato e módulos luminosos Blocos de contato Padrão NA NF NANF Referência Abertura positiva — — 1 9001KA1 — 1 — — 9001KA2 Abertura positiva — 1 — 9001KA3 Contato antecipado — — 1 9001KA4 Contato defasado — 1 — 9001KA5 Contato antecipado 1 — — 9001KA6 Lâmina Hermeticamente selado — — 1 9001KA41 1 — — 9001KA42 — 1 — 9001KA43 2 — — 9001KA45 Lâmina (potência) Hermeticamente selado — — 1 9001KA51 1 — — 9001KA52 — 1 — 9001KA53 Módulo de ação alternada - Blocos de contato montados atrás do 9001K85 apresentam ação push on - push off Referência NOTA: circuitos NA requerem blocos KA4 ou KA6 — — — — 9001K85 Referências Módulos luminosos Alimentação direta  Lâmpada Cor Tensão Referência — — 600 Vca 9001KM40 LED de alto brilho (lâmpada BA9s inclusa) Lâmpada Cor Tensão Referência LED Vermelho 24 Vca/cc 9001KM35LR Verde 9001KM35LG Amarelo 9001KM35LY Azul 9001KM35LL Branco 9001KM35LW LED Vermelho 120 Vca/cc 9001KM38LR Verde 9001KM38LG Amarelo 9001KM38LY Azul 9001KM38LL Branco 9001KM38LW LED Vermelho 240 Vca/cc 9001KM7LR Verde 9001KM7LG Amarelo 9001KM7LY Azul 9001KM7LL Branco 9001KM7LW Redutor de tensão, lâmpada incandescente (BA9s inclusa) Lâmpada Cor Tensão Referência Incandescente — 240 Vca 9001KM25 Transformador, lâmpada incandescente (BA9s inclusa) Lâmpada Cor Tensão Referência Incandescente — 110-120 Vca, 50-60 Hz 9001KM1 Incadescente piscante — 110-120 Vca, 50-60 Hz 9001KMF1 Incandescente — 220-240 Vca, 50-60 Hz 9001KM7 Incandescente — 380-480 Vca, 50-60 Hz 9001KM5 Incandescente — 550-600 Vca, 50-60 Hz 9001KM6 Módulos luminosos compactos (reduz a profundidade de botões iluminados em 30%) Alimentação direta  Lâmpada Cor Tensão Referência Incandescente — 24-28 Vac/cc 9001KM55 Incandescente — 110-120 V 9001KM58 LED de alto brilho (lâmpada BA9s inclusa) Lâmpada Cor Tensão Referência LED Vermelho 24 Vca/cc 9001KM55LR Verde 9001KM55LG Amarelo 9001KM55LY LED Vermelho 120 Vca/cc 9001KM58LR Verde 9001KM58LG Amarelo 9001KM58LY Para os módulos luminosos LED, a cor da lente deve ser da mesma cor do LED

25 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Lâmpadas incandescentes e lâmpadas LED para módulos luminosos Lâmpadas Lâmpadas incandescentes Aplicação com módulo luminoso Tensão Cor Referência “9001KM40 - 0-600 V 6 V — DL1CB006 12 V DL1CB012 24 V DL1CE024 48 V DL1CE048 130 V DL1CE130 “9001KM1 - 110-120 Vca, 50-60 Hz 6 V — 2550101020 9001KM5 - 380-480 Vca, 50-60 Hz 9001KM6 - 550-600 Vca, 50-60 Hz 9001KM7 - 220-240 Vca, 50-60 Hz 9001KMF1 - 110-120 Vca, 50-60 Hz 6 V — 2550101036 9001KM55 - 24-28 Vca/cc 6 V — 2550101002 9001KM58 - 110-120 Vca/cc 6 V — 2550101027 Lâmpadas LED convencionais Aplicação com módulo luminoso Tensão Cor Referência 9001KM40 - 0-600 V 24 Vca/cc Vermelho DL1CJAP0244A Verde DL1CJAP0243A Amarelo DL1CJAP0245A Azul DL1CJAP0246A Branco DL1CJAP0241A 75 Vcc Vermelho DL1CJAP0754 Verde DL1CJAP0753 Amarelo DL1CJAP0755 Azul DL1CJAP0756 Branco DL1CJAP0751 125 Vcc Vermelho DL1CJAP1254 Verde DL1CJAP1253 Amarelo DL1CJAP1255 Azul DL1CJAP1256 Branco DL1CJAP1251 120 Vca Vermelho DL1CJAP1204A Verde DL1CJAP1203A Amarelo DL1CJAP1205A Azul DL1CJAP1206A Branco DL1CJAP1201A 220 Vca Vermelho DL1CJAP2204A Verde DL1CJAP2203A Amarelo DL1CJAP2205A Azul DL1CJAP2206A Branco DL1CJAP2201A LED alto brilho Aplicação com módulo Tensão Cor Referência 9001KM35L - 24 Vca/cc 6 V Vermelho 6508805210 9001KM38L - 120 Vca/cc Verde 6508805212 9001KM7L - 240 Vca/cc Amarelo 6508805211 Azul 6508805213 Branco 6508805214 9001KM55LR - 24-28 Vca/cc 6 V Vermelho 6508805204 9001KM58LR - 110-120 Vca/cc 9001KM55LG - 24-28 Vca/cc 6 V Verde 6508805206 9001KM58LG - 110-120 Vca/cc 9001KM55LY - 24-28 Vca/cc 6 V Amarelo 6508805205 9001KM58LY - 110-120 Vca/cc Para os módulos luminosos LED, a cor da lente deve ser da mesma cor do LED Referências

26 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Acessórios para unidades metálicas e plásticas Lentes Para uso em 9001 Cor Referência Para botões à impulsão não luminosos conjunto de capas em 7 cores (preto, verde,vermelho, amarelo, azul, branco, laranja) 9001T8U Para botões à impulsão luminosos Lentes padrão  K1L, K2L, K3L,SK1L, SK2L Vermelho 9001R7 Verde 9001G7 Azul 9001L7 Amarelo 9001Y7 Branco 9001W7 Para comutadores Manopla padrão ComutadoresK e SK Preto 9001B11 Vermelho 9001R8 Verde 9001G8 Azul 9001L8 Amarelo 9001Y8 Branco 9001W8 Manopla longa ComutadoresK e SK Preto 9001B25 Vermelho 9001R24 Verde 9001G24 Azul 9001L24 Amarelo 9001Y24 Branco 9001W24 Para sinalizadores Lentes Domo (padrão) KP, SKP Vermelho 9001R9 Verde 9001G9 Azul 9001L9 Amarelo 9001Y9 Branco 9001W9 Para botões “tipo soco” não luminosos 35 mm encaixável KR4, SKR4 Vermelho 9001K16R Verde 9001K16G Preto 9001K16B 35 mm c/ trava por parafuso KR24, SKR24 Vermelho 9001K92R 41 mm c/ trava por parafuso KR8, KR9, SKR8,SKR9 Vermelho 9001K94R 57 mm c/ trava por parafuso KR25, SKR25 Vermelho 9001K93R 57 mm encaixável KR5, SKR5 Vermelho 9001K17R Verde 9001K17G Para botões “tipo soco”  luminosos 41 mm KR8, KR9, SKR8, Vermelho 9001R22 SKR9 Amarelo 9001Y22 Verde 9001G22 57 mm KL2, SK2L Vermelho 9001R21 Referências

27 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Acessórios para unidades metálicas e plásticas Etiquetas Metálicas Plásticas Para botões metálicos ou plásticos Para botões plásticos Tamanho 1 Tamanho 2 Tamanho 1 40 x 43 mm 44 x 50 mm 57 x 57 mm Não gravadas Marcação Referência Referência Referência Fundo preto 9001KN200 9001KN300 9001KN100BP Fundo vermelho 9001KN200R 9001KN300R — Fundo branco — — 9001KN100WP Texto em inglês Fundo preto (salvo anotação em contrário) Fundo preto (salvo anotação em contrário) Fundo branco (salvo anotação em contrário) START 9001KN201 9001KN301 9001KN101WP STOP 9001KN202  ♠ 9001KN302  ♠ 9001KN102RP  ♠ ON 9001KN203 9001KN303 9001KN103WP OFF 9001KN204  ♠ 9001KN304  ♠ 9001KN104WP EMERGENCY STOP 9001KN205  ♠ 9001KN305  ♠ 9001KN105RP  ♠ FORWARD 9001KN206 — 9001KN106WP REVERSE 9001KN207 — 9001KN107WP CLOSE 9001KN208 9001KN308 9001KN108WP OPEN 9001KN209 9001KN309 9001KN109WP DOWN 9001KN210 9001KN310 9001KN110WP UP 9001KN211 9001KN311 9001KN111WP SLOW 9001KN213 — 9001KN113WP HIGH 9001KN214 — 9001KN114WP LOW 9001KN215 — 9001KN115WP JOG 9001KN218 9001KN318 — RESET 9001KN223 9001KN323 9001KN133WP RUN 9001KN224 9001KN324 — POWER ON 9001KN238 9001KN338 — MAN. - AUTO 9001KN243 9001KN343 — OFF - ON 9001KN244 9001KN344 9001KN144WP ON - OFF 9001KN245 9001KN345 9001KN145WP OPEN - CLOSE 9001KN246 — 9001KN146WP START - STOP 9001KN251 — HAND - OFF - AUTO 9001KN260 9001KN360 9001KN160WP AUTO - OFF - HAND — 9001KN358 — MAN. - OFF - AUTO 9001KN262 9001KN362 — FORWARD - REV. 9001KN239 — — FORWARD - OFF - REV. 9001KN259 — — PULL TO START/PUSH TO STOP 9001KN279 9001KN379 9001KN179WP Gravação sob encomenda Solicitar a referência e especifi car o texto 9001KN299 9001KN399 9001KN199WP Máximo de caracteres por linha 14 12 16 Máximo de linhas 1 2 2 Etiquetas circulares (plásticas - fundo amarelo) Ø 90 mm EMERGENCY STOP — — 9001KN8330 Ø 76 mm EMERGENCY STOP — — 9001KN7330 ♠ Fundo vermelho Referências

28 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Acessórios para unidades metálicas e plásticas Travas Descrição Tipo Referência Comutadores (manopla curta) — 9001K7 Botão à impulsão (não luminoso) — 9001K6 Botão “tipo soco” — 9001K62 Botão à impulsão luminoso — 9001K108 Guardas Descrição Tipo Referência Botão “tipo soco”: 41 mm Alumínio 9001K48 Botão “tipo soco”: 41 mm Plástico amarelo 9001K56YM Botão “tipo soco”: 41 mm Plástico vermelho 9001K56RM Botão “tipo soco”: 57 mm (botão de parafusar) Alumínio 9001K685 Botão “tipo soco”: 57 mm (botão de encaixar) Alumínio 9001K68 Obturador Tipo Referência Cinza 9001K51 Cromado 9001K52 Ferramentas Descrição Tipo Referência Para blocos de contato e módulos luminosos Chave de fenda 9001K69 Para porcas (30 mm e 22 mm XB5) Chave soquete 9001K95 Para capas Chave soquete 9001K1 Alavanca oscilante Descrição Tipo Referência Para qualquer botão à impulsão momentâneo — 9001K8 Botão de operação com vidro de proteção Descrição Tipo Referência Botão de operação, vidro, martelo — 9001K15 Embalagem com 5 discos de vidro para reposição  — 9001K57 Referências

29 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Acessórios para unidades metálicas e plásticasBotoeiras murais vazias metálicas e plásticas Capas de proteção Cor Referência Para botões a impulsão Preto 9001KU1 Vermelho 9001KU2 Azul 9001KU3 Verde 9001KU5 Amarelo 9001KU6 Transparente 9001KU7 Para comutadores         Manopla  curta 9001KU17         Manopla  longa 9001KU18 Para botões à impulsão luminosos 9001KU37 Botoeiras murais vazias Rosca para eletrodutos Classifi cação NEMA Nº de furos de 30 mm Referência Alumínio NPT 1, 3, 4, 6, 12, 13 1 9001KY1 2 9001KY2 3 9001KY3 4 9001KY4 Métrica 1, 3, 4, 6, 12, 13 1 9001TY1 2 9001TY2 3 9001TY3 4 9001TY4 Aço inoxidável 3/4”  1, 3, 4, 4X, 13 1 9001KYSS1 2 9001KYSS2 3 9001KYSS3 4 9001KYSS4 Polímero (plástica) 3/4” 1, 3, 4, 4X, 13 1 9001SKY1 2 9001SKY2 3 9001SKY3 Referências

30 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Botões à impulsão, comutadores e sinalizadores metálicos e plásticos Dimensões Botões à impulsão Normal 9001 KR1 ●●● ,  9001 SKR1 ●●● Saliente 9001 KR3 ●●● ,  9001 SKR3 ●●● Saliente com guarda alta9001 KR2 ●●● ,  9001 SKR2 ●●● Botões cogumelo “tipo soco” Retorno por mola9001 KR24 ●●● H13, 9001 SKR24 ●●● H13 9001 KR25 ● H13 9001 SKR25 ● H13 9001 KR5R05H69001 SKR5R05H6 Empurrar-puxar 9001 KR9R ●●● , 9001 SKR9R ●●● Comutadores Manopla longa 9001 KS ●● FBH ●●  e 9001 SKS ●● FBH ●● Comutadores com chave 9001 KS ●● K ●●●  (somente gama metálica) e: espessura do painel de 1 a 6 mm e: espessura do painel de 1 a 6 mm e: espessura do painel de 1 a 6 mm e: espessura do painel de 1 a 6 mm Dimensões em mm Dimensões

31 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Botões à impulsão, comutadores e sinalizadores metálicos e plásticos Dimensões   Sinalizadores Com lâmpada BA9s 9001 KP ●●●  e 9001 SKP ●●● Botões à impulsão luminosos, retorno por mola Normal 9001 K3L ●●●●● H13 Saliente 9001 K2L ●●●●● H13 e SK2L ●●●●● H13 e: espessura do painel de 1 a 6 mm Dimensões em mm e: espessura do painel de 1 a 6 mm e: espessura do painel de 1 a 6 mm Dimensões

32 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Botões à impulsão, comutadores e sinalizadores metálicos e plásticos Dimensões   Botões à impulsão “tipo soco”, luminosos 9001 KR ● P ●●●  e 9001 SKR ● P ●●● Manipuladores  (somente gama com anel metálico cromado) 9001 K ●● H ● Cabeçotes para botões à impulsão com retorno por mola 9001 KR ● U    e 9001 SKR ● U Capas para botões à impulsão 9001 KU ● e: espessura do painel de 1 a 6 mm e: espessura do painel de 1 a 6 mm Dimensões em mm Dimensões

33 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Botões à impulsão, comutadores e sinalizadores metálicos e plásticos Dimensões Haste para alavanca oscilante 9001 K8 Módulos luminosos para sinalizadores e botões à impulsão luminosos 9001 KM ● Blocos de contato para botões à impulsão (incluindo luminosos) 9001 KA ● Etiquetas Alumínio 9001 KN ●●● Plástica 9001 KN1 ●●● Dimensões em mm e: espessura do painel de 1 a 6 mm e: espessura do painel de 1 a 6 mm a b 9001 KN2 ●● 41,3 24,6 9001 KN3 ●● 44,5 31,4 Dimensões

34 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Botões à impulsão, comutadores e sinalizadores metálicos e plásticos Dimensões Furação no painel Detalhes para furação individual 2 alternativas Tipo de unidade 9001K Etiqueta a b Todas as unidades, exceto botões à impulsão “tipo soco” Ø 57 mm 9001 KN2 ●● 57,2 44,5 9001 KN3 ●● 57,2 50,8 Botões à impulsão “tipo soco” Ø 57 mm 9001 KN2 ●● 57,2 57,2 9001 KN3 ●● 57,2 57,2 Dimensões em mm Dimensões

35 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Botões à impulsão, comutadores e sinalizadores metálicos e plásticos Dimensões Tipo KY / TY Alumínio a G 9001 KY1, TY1 101,6 69,9 9001 KY2, TY2 (ao lado) 146,1 114,3 9001 KY3, TY3 177,8 158,8 9001 KY4, TY4 235,0 203,2 Tipo KYSS Aço inoxidável a G 9001 KYSS1 133 117 9001 KYSS2 197 181 9001 KYSS3 (ao lado) 260 244 9001 KYSS4 324 308 Tipo SKY Plástica a G 9001 SKY1 169 124 9001 SKY2 (ao lado) 269 124 9001 SK3 226 181 Dimensões em mm 1) Rosca para eletroduto: 9001 KY ● : 3/4”. 9001 TY ● : 14 mm 1) Rosca: 3/4”. 1) Rosca: 3/4”. Dimensões

36 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Seleção de comutadores metálicos e plásticos Comutadores de 2 posições - Estilo do botão de operação BLOCO DE CONTATO NECESSÁRIO 1 – Contato fechado  0 – Contato aberto Posição do Bloco  de Contato Montagem  no lado Quantidade e Tipo Para seleção de comutadores■ Comutadores não luminosos:  Inserir o estilo do botão de operação no seguinte  espaço em branco: 9001______B Isto resulta em um comutador padrão, com botão preto, sem  blocos de contato. Exemplo: o botão de operação KS42 é encomendado como  9001KS42B Os blocos de contato devem ser encomendados separadamente.  Ou para montagens completas com blocos de contato,  selecionar a partir das páginas 10 e 13. ■ Comutadores luminosos:  Escolha os botões de operação com montagens de módulos  luminosos na página 14. Os blocos de contato devem ser encomendados separadamente. Esquerda  Direita Esquerda  Direita Vista superior Lado 2           KA1     ou KA3 KA2 Lado 1             KA1     ou KA3 KA2 D E Não luminoso Metálico Retorno manual KS12 KS11 Não luminoso Metálico Retorno por mola - da esquerda para a direita KS25 Não luminoso Metálico Retorno por mola - da direita para a esquerda KS34 Luminoso Metálico Retorno manual K11J Luminoso Metálico Retorno por mola - da direita para a esquerda K34J Não luminoso Plástico Retorno manual SKS12 Não luminoso Plástico Retorno manual SKS11 Não luminoso Plástico Retorno por mola - da direita para a esquerda SKS34 Luminoso Plástico Retorno manual SK11J Luminoso Plástico Retorno por mola - da direita para a esquerda SK34J Comutadores de 3 posições - Estilo do botão de operação BLOCO DE CONTATO NECESSÁRIO 1 – Contato fechado  0 – Contato aberto Posição do Bloco  de Contato Montagem  no lado Quantidade e Tipo Centro Centro Centro Centro Centro Centro Esquerda  Direita Esquerda  Direita Esquerda  Direita Esquerda  Direita Esquerda  Direita Esquerda  Direita Vista superior Lado 2             KA1     ou KA3 KA2 Lado 1             KA1     ou KA3 KA2 B C D F J L Não luminoso Metálico Retorno manual KS42 KS43 KS44 KS46 KS49 KS401 Não luminoso Metálico Retorno por mola - ambos os lados para o centro KS52 KS53 Não luminoso  Metálico Retorno por mola - da esquerda para o centro KS63 KS64 Não luminoso Metálico Retorno por mola - da direita para o centro KS72 KS73 Luminoso Metálico Retorno manual K43J K46J Luminoso Metálico Retorno por mola - ambos os lados para o centro K53J Luminoso Metálico Retorno por mola - da esquerda para o centro K63J Não luminoso Plástico Retorno manual SKS42 SKS43 SKS46 Não luminoso Plástico Retorno por mola - ambos os lados para o centro SKS53 Não luminoso Plástico Retorno por mola - da esquerda para o centro SKS63 Luminoso Plástico Retorno manual SK43J SK46J Luminoso Plástico Retorno por mola - ambos os lados para o centro SK53J Luminoso Plástico Retorno por mola - da esquerda para o centro SK63J Comutadores de 4 posições - Estilo do botão de operação BLOCO DE CONTATO NECESSÁRIO 1 – Contato fechado  0 – Contato aberto Posição do Bloco  de Contato Montagem  no lado Quantidade e Tipo Vista superior Lado 2             KA1     ou KA3 KA2 Lado 1             KA1     ou KA3 KA2 H Não luminoso Metálico Retorno manual KS88 Luminoso Metálico Retorno manual K88J Não luminoso Plástico Retorno manual SKS88 Luminoso Plástico Retorno manual SK88J  Aplicação

37 Montagem dos contatos Posição de montagem dos contatos relacionando o sufi xo à referência dos botões à impulsão ou comutadores Sufi xo H1 H2 H5 H6 H7 H8 H9 H13 H25 H28 H36 H89 Lado 1 KA1 KA1 KA2 KA3 KA2 KA3 KA4 – KA5 KA1 – KA3 Lado 2 – KA1 – – KA2 KA3 KA1 KA1 KA3 KA3 KA2 KA1 Referências com sufi xo H terão contatos montados como mostrado Símbolos de contatos Referência Abreviação Tipo de contato Descrição 9001KA1 KA1 1 NANF 1 normalmente aberto + 1 normalmente fechado 9001KA2 KA2 1 NA 1 normalmente aberto 9001KA3 KA3 1 NF 1 normalmente fechado Curso angular do comutador (Tipos K e SK) Exemplo: Utilização máxima do bloco de contato Montagem completa: 9001KS46BH89 (Inclui tipos K, SK e KX) Somente 2 blocos montados lado a lado: Qualquer comutador com  2, 3 ou 4 posições com retorno por mola (não luminoso, luminoso ou com chave). Somente 2 blocos montados em tandem de um lado: Qualquer botão à impulsão com intertravamento por 2 botões de operação. 2 blocos montados em tandem (total ou 4 blocos): Qualquer botão à impulsão, botão à impulsão com chave, comutador de 2, 3, ou 4 posições mantidas (não luminoso, luminoso ou com chave), botões de operação empurrar/puxar (não luminoso ou luminoso), manipuladores, botões à impulsão duplos. 3 blocos montados em tandem (total de seis blocos): Botão à impulsão simples momentâneo (não luminoso ou luminoso). H89 =   Lado 1: 9001KA3       Lado  2:  9001KA1 1 – Contato fechado  0 – Contato aberto Posição do bloco de contato Vista superior Montagem  no lado Quantidade  e Tipo Centro Esquerda     Direita Lado 2 KA1   Lado 1 KA3 F Não luminoso Metálico Retorno manual KS46 Unidades de comando e sinalização Harmony ®  Ø 30 mm 9001K/SK Montagem dos contatos e operação Aplicação
