Transformador a óleo de 300kVA até 4MVA - 36,2kV

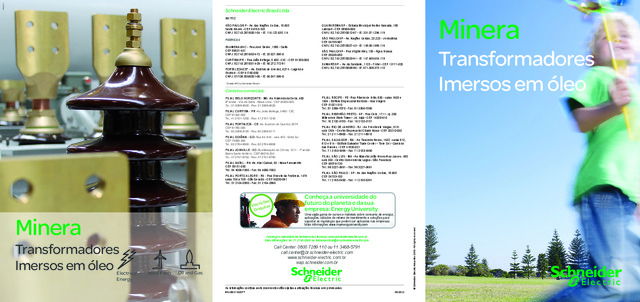

Minera NRJED311022PT 05-2012 © Schneider Electric Industries SAS - A ll rig ht s re se rv ed Transformadores Imersos em óleo Minera Transformadores Imersos em óleo Oil and Gas Electrical Energy Wind Farm PM10271 1 Uma vasta gama de cursos e materiais sobre consumo de energia, aplicações, cálculos de retorno de investimento e soluções para suportar as mudanças que podem ser aplicadas nas empresas . Mais informações: www.myenergyuniversity.com Conheça a universidade do futuro do planeta e da sua empresa: Energy University Inscriç ões Gratuitas . o s i v a o i v é r p m e s s a c i n c é t s e õ ç a r e tl a a s a ti e j u s o ã t s e o t n e m u c o d e t s e n s a d it n o c s e õ ç a m r o f n i s A Contatos comerciais FILIAL BELO HORIZONTE - MG - Av. Alameda da Serra, 400 8 o andar - Vila da Serra - Nova Lima - CEP 34000-000 Tel.: 31 3069-8000 - Fax: 31 3069-8020 FILIAL CURITIBA - PR - Av. João Bettega, 5480 - CIC CEP 81350-000Tel.: 41 2101-1200 - Fax: 41 2101-1240 FILIAL FORTALEZA - CE - Av. Euzébio de Queiroz, 6274 CEP 61760-000Tel.: 85 3308-8100 - Fax: 85 3308-8111 FILIAL GOIÂNIA - GO - Rua 84, 644 - sala 403 - Setor Sul CEP 74083-400Tel.: 62 2764-6900 - Fax: 62 2764-6906 FILIAL JOINVILLE - SC - Rua Marquês de Olinda, 1211 - 1 o andar Bairro Santo Antônio - CEP 89218-250Tel.: 47 2101-6750 - Fax: 47 2101-6760 FILIAL NATAL - RN - Av. Abel Cabral, 93 - Nova Parnamirim CEP 59151-250 Tel.: 84 4006-7000 - Fax: 84 4006-7002FILIAL PORTO ALEGRE - RS - Rua Ernesto da Fontoura, 1479 salas 706 a 708 - São Geraldo - CEP 90230-091 Tel.: 51 2104-2850 - Fax: 51 2104-2860 FILIAL RECIFE - PE - Rua Ribeiro de Brito, 830 - salas 1603 e 1604 - Edifício Empresarial Iberbrás - Boa Viagem CEP 51021-310 Tel.: 81 3366-7070 - Fax: 81 3366-7090FILIAL RIBEIRÃO PRETO - SP - Rua Chile, 1711 - cj. 200 Millennium Work Tower - Jd. Irajá - CEP 14020-610 Tel.: 16 2132-3150 - Fax: 16 2132-3151FILIAL RIO DE JANEIRO - RJ - Av. Presidente Vargas, 3131 sala 1304 - Centro Empresarial Cidade Nova - CEP 20210-030 Tel.: 21 2111-8900 - Fax: 21 2111-8915FILIAL SALVADOR - BA - Av. Tancredo Neves, 1632 - salas 812, 813 e 814 - Edifício Salvador Trade Center - Torre Sul - Caminho das Árvores - CEP 41820-021 Tel.: 71 3183-4999 - Fax: 71 3183-4990FILIAL SÃO LUÍS - MA - Av. Maestro João Nunes/Ana Jansen, 480 sala 303 - Centro Comercial da Lagoa - São Francisco CEP 65076-730 Tel.: 98 3227-3691 - Fax: 98 3227-3691FILIAL SÃO PAULO - SP - Av. das Nações Unidas, 18.605 CEP 04753-100 Tel.: 11 2165-5400 - Fax: 11 2165-5391 Schneider Electric Brasil Ltda MATRIZ SÃO PAULO/SP - Av. das Nações Unidas, 18.605 Santo Amaro - CEP 04753-100 CNPJ: 82.743.287/0001-04 - IE: 116.122.635.114 FÁBRICAS BLUMENAU/SC - Rua José Deeke, 1585 - Salto CEP 89031-401 CNPJ: 82.743.287/0034-72 - IE: 25.627.995-0CURITIBA/PR - Rua João Bettega, 5.480 - CIC - CEP 81350-000 CNPJ: 82.743.287/0014-29 - IE: 90.272.772-81FORTALEZA/CE - Av. Euzébio de Queiroz, 6274 - Lagoinha Euzébio - CEP 61760-000 CNPJ: 07/108.509/0001-00 - IE: 06.847.699-0 Call Center: 0800 7289 110 ou 11 3468-5791 [email protected] www.schneider-electric.com.br wap.schneider.com.br Conheça o calendário de treinamentos técnicos: www.schneider-electric.com.br Mais informações: tel. 11 2165-5350 ou [email protected] GUARAREMA/SP - Estrada Municipal Noriko Hamada, 180 Lambari - CEP 08900-000 CNPJ: 82.743.287/0012-67 - IE: 331.071.296.119SÃO PAULO/SP - Av. Nações Unidas, 23.223 - Jurubatuba CEP 04795-907 CNPJ: 82.743.287/0027-43 - IE: 148.061.989.116SÃO PAULO/SP - Rua Virgílio Wey, 150 - Água Branca CEP 05036-050 CNPJ: 82.743.287/0033-91 - IE: 147.669.654.119SUMARÉ/SP - Av. da Saudade, 1125 - Frutal - CEP 13171-320 CNPJ: 82.743.287/0008-80 - IE: 671.008.375.110 Divisão APC by Schneider Electric

De acordo com a aplicação e normas especiﬁ cadas, o transformador pode ser melhor projetado para atender as necessidades da sua rede de energia, oferecendo o melhor custo beneﬁ cio. Com uma grande plataforma industrial em todo o mundo, a Schneider Electric oferece versatilidade e ﬂ exibilidade e está apta a produzir transformadores a óleo para atender as suas necessidades. Você encontrará a solução com os transformadores Minera. Alta qualidade para maior confiabilidade Benefícios ao Usuário Minera Transformadores Imersos em Óleo Até 4 MVA - 36,2 kV O equipamento certo para sua aplicação Qualidade baseada em anos de experiência Com mais de 80 anos de experiência e mais de dois milhões de transformadores a óleo instalados no mundo, esta tecnologia é comprovada e desenvolvida constan- temente nos centros de competência de P&D da Sch- neider Electric. Sua solução Minera Nossa linha de transformadores Minera está disponível nas seguintes opções: • Unidades Trifásicas Unidades Monofásicas • Até 4MVA (outras potências sob consulta) • Classe de tensão até 36,2kV • Frequência de 50 ou 60 Hz • Tanque corrugado – selado (enchimento integral) • Tanque corrugado – com consevador • Tanque aletado – selado (com camada de ar) • Tanque aletado – com conservador • Corrugados ou Aletados • Ventilação Natural (ONAN) ou Ventilação Forçada (ONAF) • Baixas perdas e baixo nível ruído • Duplo secundário • Alimentação de cargas não-lineares (harmônicas) Enrolamentos de Baixa Tensão O material de enrolamento de baixa tensão pode ser em cobre ou alumínio: a escolha depende das perdas em carga e potência nominal. Visando aumentar a resistência a esforços de curto-circuito e obter suportabilidade mecânica superior, os condutores são constituídos por lâminas e o papel isolante é do tipo diamantado. Núcleo Magnético O núcleo magnético dos transforma- dores Minera são produzidos em lâmi- nas de aço-silício de grãos orientados e laminados a frio. O empilhamento das lâminas é do tipo step-lap. O núcleo magnético é multicamada, com seção transversal circular ou oblongo, onde o corte do núcleo magnético é feito por maquinas automatizadas. A ﬁ m de reduzir o nível de ruído dos trans- formadores para o mínimo possível, o núcleo magnético e base/suporte são cuidadosamente dimensionados para minimizar as vibrações e, em particu- lar, os efeitos de magnetostricção que constituem as principais fontes de ruído em transformadores. Além disso, a ﬁ m de reduzir as perdas em vazio e/ ou corrente de excitação do transfor- mador, a qualidade do aço e a indução magnética em conjunto com o projeto do núcleo são cuidadosamente dimen- sionadas para atender aos requisitos da aplicação. Construção do Tanque Schneider Electric oferece tanque corrugado e aletado. O tanque corrugado é o tipo mais usado em transformadores a óleo até 4MVA. O sistema de painel corrugado permite uma grande área de dissipação, tornando o tanque mais compacto do que os tanques com radiadores convencionais. A elasticidade das aletas do painel corrugado permite que o tanque absorva a expansão do óleo. Comutadores de TAP Permitem o ajuste de tensão primária conforme a variação de tensão da rede da Concessionária de Energia, a ﬁ m de ajustar a tensão do secundário. As derivações são fornecidas no enro- lamento primário e conectadas a um comutador de TAPs. O dispositivo de comutação é montado na tampa do transformador. A regulação de tensão pode ser de 3, 5, ou 7 TAPs. Para as operações de ajuste, o transformador deve estar desenergizado. No entanto, quando solicitado para aplicações espe- ciais, o comutador sob carga pode ser fornecido. O comutador de TAPs possui dispositivo para colocação de cadeado e trava de posição. Enrolamentos de Alta Tensão O material de enrolamento de alta ten- são pode ser em cobre ou alumínio: a escolha depende das perdas em carga e potência nominal. A forma do condu- tor é do tipo redondo ou retangular. Para obter um gradiente de temperatu- ra controlado, dutos de refrigeração são adicionados nas bobinas. As bobinas de alta tensão são constituídas em cama- das longas com sistema de isolamento progressivo em degrau. Devido aos recentes desenvolvimentos no proces- so de enrolamento e isolamento de ﬁ os entre camadas, permitiu-se a automati- zação do processo de enrolamento. Proteção Superﬁ cial Uma das maiores premissas é fornecer uma proteção superﬁ cial do tanque de alta qualidade. O tipo de revestimento (pintura) é deﬁ nido de acordo com as condições am- bientais, considerando o grau de poluição, salinidade, umidade, etc. A norma NBR 11388 é utilizada como referência de acordo com a reco- mendação da norma NBR 5356. De acordo com a aplicação e condições do ambiente, a Schneider Electric recomenda a melhor opção de trans- formadores Minera: • Hermeticamente selado • Para aplicações internas em prédios, indústrias ou em subestações compactas • Para aplicações externas: montado no chão • Baixo nível de ruído para áreas urbanas ou residen- ciais • Perdas normais ou reduzidas Como a satisfação do cliente é o principal foco, a Schnei- der Electric tem o cuidado máximo com os processos de manufatura, portanto somos capazes de acelerar o prazo de entrega garantindo o alto nível de qualidade. Toda produção dos transformadores Minera é certiﬁ cada pela norma ISO 9001. Para garantir este alto nível de qualidade, os transformadores Minera são submetidos a ensaios de rotina (de tipo e especiais sob consulta) de acordo com as normas NBR, ANSI/IEEE e/ou IEC. Schneider Electric segue a política da melhoria contínua, levando em conta os últimos desenvolvimentos a nível mundial. Isso assegura que nossos transformadores são o estado da arte e atendem completamente as mais altas exigências do mundo moderno. • Rápido prazo de entrega • Melhoria contínua • ISO 9001 certiﬁ cado • Capacidade de reciclagem • Dimensões compactas • Baixo nível de ruído (sob consulta) • Baixas perdas (sob consulta) Transformador a óleo Hermeticamente selado (sem conservador) ou com conservador Normas de Fabricação NBR, ANSI, IEC, etc Potencia nominal Até 4 MVA (outras potencias sob consulta) Classe de isolação De acordo com NBR 0,6; 1,2; 7,2; 15; 24,2; 36,2kVDe acordo com IEC 1,1; 3,6; 7,2; 12; 17,5; 24; 36kV Fases Trifásico (Monofásico sob consulta) Taps ±2.5 % ou ±2 x 2.5 % (diferentes ranges sob consulta) Regulação de tensão Comutador de TAPs sem carga(Comutador de TAPs com carga, sob consulta) Impedância de curto circuito Z=3,5 a 4 % para P≤500kVAZ=5 % para P≤1500kVAZ=5,5 a 6 % para P 1500kVA Freqüência 60Hz (50Hz sob consulta) Grupos de vetor Dyn-1 para todas as potencias (qualquer grupo de ligação de acordo com as nor-mas NBR ou IEC) Classe de isolamento Classe A de acordo com NBR 5356 e IEC 60076 Elevação de Temperatura Elevação de temperatura média do enrolamento: 65°CElevação de temperatura no topo do óleo: 60°C. Temperatura ambiente de acordo com a norma IEC 60076-1.A temperatura ambiente não deve ultrapassar:• 20 ° C média anual• 30 ° C média mensal considerando mês mais quente• 40 ° C, a qualquer momentoPara outras temperaturas ambientes, a temperatura do enrolamento e do óleo devem ser adaptadas. Tipo de resfriação ONAN ou ONAF Liquido dielétrico Óleo mineral de acordo com as normas NBR/ASTM Capacidade de suportar curto-circuito Os transformadores são projetados para suportar os efeitos térmicos e dinâmicos resultantes de um curto-circuito secundário, em conformidade com as normas IEC 60076-5 e NBR 5356-5. Nível de ruído Conforme a norma NBR 5356 Instalações Interno e/ou externo Terminais AT & BT Terminais AT: buchas de porcelana ou plug-inTerminais BT: buchas de porcelana ou barramentos de acoplamento. Acessórios • Caixas de buchas de AT e BT IP-54 (para tanques corrugado ou aletados)• Padrão: olhais para suspensão, terminal de aterramento, placa de identificação, dispositivo para retirada e amostra de óleo, comutador de TAPs externo, rodas bi-direcionais• A pedido: dispositivo de bloqueio/ travamento para plug-in das buchas AT, relé de proteção (DMCR®), indicador de nível de óleo, termômetro, válvula de alivio de pressão, válvula de enchimento, válvula de drenagem, ventilação forçada, indicador de temperatura do enrolamentoAcessórios para conservador: secador de ar, relé Buchholz, bujão de drenagem, indicador de nível de óleo, etc. 80 anos de experiênciaAlta tecnologiaDimensional compactoBaixa manutençãoLonga vida útil Qualidade asseguradaAlta confiabilidadeEconomicamente otimizadoAlta eficiênciaFácil reciclagem PM103196 PM103197 PM103198 PM103041 Características Técnicas PM103199
