Transformador a seco encapsulado em resina epóxi moldado a vácuo até 5MVA - 36,2kV

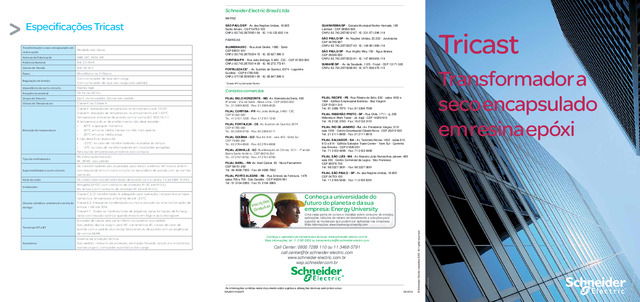

Make the most of your energy SM NRJED111263PT 05-2013 Schneider Electric Industries SAS © Schneider Electric Industries SAS - A ll r ig h ts r e s e rv e d Tricast Transformador a seco encapsulado em resina epóxi ™ Especificações Tricast Transformador a seco encapsulado em resina epóxi Moldado sob vácuo Normas de Fabricação NBR, IEC, ANSI, NR Potência Nominal Até 25 MVA Classe de Tensão Até 36,2kV Fases Monofásico ou Trifásico Regulação de tensão Com comutador de taps sem cargaCom comutador de taps sob carga (sob pedido) Impedância de curto-circuito Padrão SEB Frequência nominal 50 Hz ou 60 Hz Grupo de Vetores Dyn1 como padrão. Outros sob pedido Classe de Temperatura Classe F ou Classe H Elevação de temperatura Classe F: elevação de temperatura no enrolamento até 105°CClasse H: elevação de temperatura no enrolamento até 130°CTemperatura ambiente de acordo com a norma IEC 60076-11A temperatura do ar de arrefecimento não deve exceder :• 40°C a qualquer momento • 30°C em uma média mensal no mês mais quente • 20°C em uma média anual E não deve ficar abaixo de :• -25°C no caso de transformadores instalados ao tempo • -5°C no caso de transformadores em instalações abrigadas Para outras temperaturas ambiente, sob consulta Tipo de resfriamento AN (Ventilação Natural)AF, AFWF, sob pedido Suportabilidade a curto-circuito Os transformadores são projetados para resistir a efeitos térmicos e dinâmi-cos resultando em um curto-circuito no secundário de acordo com as normas nacionais Nível de ruído Os níveis máximos de ruído estão de acordo com a tabela 13 da NBR 10295 Instalações Abrigada (IP-00, com invólucro de proteção IP-20 até IP-55)Ao tempo (com invólucro de proteção IP-24 até IP-55) Classes climática, ambiental e extinção de fogo Classe C2: O transformador é adequado para operação, transporte e armaze-namento a temperatura ambiente de até -25°C Classe E2: Frequente condensação ou muita poluição ou uma combinação de ambos – HR até 93%Classe F1: Todos os matérias livres de alógenos, baixa formação de fumaça, baixa contribuição calórica quando envolto em fogo e auto extinguível Terminais MT e BT Entradas de cabos pela parte inferior ou superior sob pedidoSob pedido: Bucha plug-in para MT, barramentos BT, caixas de cabo de acordo com o padrão do cliente/ fabricante ou de acordo com as exigências da norma NEMA. Acessórios Sistema de proteção térmicaSob pedido: invólucro de proteção, ventilação forçada, calços anti-vibratórios, buchas plug-in, comutador automático sob carga © B ailey :i mage - F ot olia . com Uma vasta gama de cursos e materiais sobre consumo de energia, aplicações, cálculos de retorno de investimento e soluções para suportar as mudanças que podem ser aplicadas nas empresas . Mais informações: www.myenergyuniversity.com Conheça a universidade do futuro do planeta e da sua empresa: Energy University Inscriç ões Gratuitas . o s i v a o i v é r p m e s s a c i n c é t s e õ ç a r e t l a a s a t i e j u s o ã t s e o t n e m u c o d e t s e n s a d i t n o c s e õ ç a m r o f n i s A Contatos comerciais FILIAL BELO HORIZONTE - MG - Av. Alameda da Serra, 400 8 o andar - Vila da Serra - Nova Lima - CEP 34000-000 Tel.: 31 3069-8000 - Fax: 31 3069-8020 FILIAL CURITIBA - PR - Av. João Bettega, 5480 - CIC CEP 81350-000Tel.: 41 2101-1200 - Fax: 41 2101-1240 FILIAL FORTALEZA - CE - Av. Euzébio de Queiroz, 6274 CEP 61760-000Tel.: 85 3308-8100 - Fax: 85 3308-8111 FILIAL GOIÂNIA - GO - Rua 84, 644 - sala 403 - Setor Sul CEP 74083-400Tel.: 62 2764-6900 - Fax: 62 2764-6906 FILIAL JOINVILLE - SC - Rua Marquês de Olinda, 1211 - 1 o andar Bairro Santo Antônio - CEP 89218-250Tel.: 47 2101-6750 - Fax: 47 2101-6760 FILIAL NATAL - RN - Av. Abel Cabral, 93 - Nova ParnamirimCEP 59151-250Tel.: 84 4006-7000 - Fax: 84 4006-7002 FILIAL PORTO ALEGRE - RS - Rua Ernesto da Fontoura, 1479 salas 706 a 708 - São Geraldo - CEP 90230-091Tel.: 51 2104-2850 - Fax: 51 2104-2860 FILIAL RECIFE - PE - Rua Ribeiro de Brito, 830 - salas 1603 e 1604 - Edifício Empresarial Iberbrás - Boa Viagem CEP 51021-310Tel.: 81 3366-7070 - Fax: 81 3366-7090 FILIAL RIBEIRÃO PRETO - SP - Rua Chile, 1711 - cj. 200Millennium Work Tower - Jd. Irajá - CEP 14020-610Tel.: 16 2132-3150 - Fax: 16 2132-3151 FILIAL RIO DE JANEIRO - RJ - Av. Presidente Vargas, 3131 sala 1304 - Centro Empresarial Cidade Nova - CEP 20210-030Tel.: 21 2111-8900 - Fax: 21 2111-8915 FILIAL SALVADOR - BA - Av. Tancredo Neves, 1632 - salas 812,813 e 814 - Edifício Salvador Trade Center - Torre Sul - Caminho das Árvores - CEP 41820-021Tel.: 71 3183-4999 - Fax: 71 3183-4990 FILIAL SÃO LUÍS - MA - Av. Maestro João Nunes/Ana Jansen, 480 sala 303 - Centro Comercial da Lagoa - São Francisco CEP 65076-730Tel.: 98 3227-3691 - Fax: 98 3227-3691 FILIAL SÃO PAULO - SP - Av. das Nações Unidas, 18.605CEP 04753-100Tel.: 11 2165-5400 - Fax: 11 2165-5391 Schneider Electric Brasil Ltda MATRIZ SÃO PAULO/SP - Av. das Nações Unidas, 18.605Santo Amaro - CEP 04753-100CNPJ: 82.743.287/0001-04 - IE: 116.122.635.114 FÁBRICAS BLUMENAU/SC - Rua José Deeke, 1585 - Salto CEP 89031-401CNPJ: 82.743.287/0034-72 - IE: 25.627.995-0 CURITIBA/PR - Rua João Bettega, 5.480 - CIC - CEP 81350-000CNPJ: 82.743.287/0014-29 - IE: 90.272.772-81 FORTALEZA/CE - Av. Euzébio de Queiroz, 6274 - LagoinhaEuzébio - CEP 61760-000CNPJ: 07/108.509/0001-00 - IE: 06.847.699-0 Call Center: 0800 7289 110 ou 11 3468-5791 [email protected] www.schneider-electric.com.br wap.schneider.com.br Conheça o calendário de treinamentos técnicos: www.schneider-electric.com.br Mais informações: tel. 11 2165-5350 ou [email protected] GUARAREMA/SP - Estrada Municipal Noriko Hamada, 180 Lambari - CEP 08900-000CNPJ: 82.743.287/0012-67 - IE: 331.071.296.119 SÃO PAULO/SP - Av. Nações Unidas, 23.223 - JurubatubaCEP 04795-907CNPJ: 82.743.287/0027-43 - IE: 148.061.989.116 SÃO PAULO/SP - Rua Virgílio Wey, 150 - Água BrancaCEP 05036-050CNPJ: 82.743.287/0033-91 - IE: 147.669.654.119 SUMARÉ/SP - Av. da Saudade, 1125 - Frutal - CEP 13171-320CNPJ: 82.743.287/0008-80 - IE: 671.008.375.110 Divisão APC by Schneider Electric

Ao redor do mundo, clientes estão solicitando soluções sustentáveis para suas redes elétricas, que não sejam apenas seguras para seus operadores, mas seguras também para o meio ambiente. Com o foco atual de reduzir os impactos ambientais e preservar os recursos naturais, a contribuição da Schneider Electric é produzir um equipamento seguro e totalmente ecológico: Tricast Elevada qualidade e confiança fazem do transformador Tricast a solução perfeita para projetos de infraestrutura como subestações de transmissão e distribuição de energia em edifí-cios comerciais. Como o Tricast é auto-extinguível, é a solução perfeita para instalações industriais suscetíveis a risco de incêndio. Além disso, atende as necessidades de aplicações especiais como parques eólicos e é o substituto perfeito para transforma-dores com PCB. Segurança e Confiabilidade em primeiro lugar Benefícios ao Cliente Transformador a seco encapsulado em resina epóxi Especificações Tricast ISO 9001 unidades de certificação transformador Tricast, uma solução ecológica O range do transformador Tricast cumpre com todos os requeri-mentos de transformadores de distribuição. Está disponível em unidades monofásicas e trifásicas. Com um range de até 25MVA e 36,2kV, 50/60Hz, para regime de serviço contínuo, com ventilação natural AN, opcional ventilação ar forçado AF para instalação abrigada ou ao tempo (com invólucro de pro-teção até IP-55), perdas normais ou reduzidas. Tricast cumpre as seguintes normas : • NBR 10295• NBR 5356• NR 10• NBR 14039• IEC 60076-11• NBR IEC 60529• ANSI C57.12.01 Qualidade Assegurada Todos as nossas fábricas de transformadores da Schneider Electric são certificadas pela ISO 9001. PM102292 PM102290 Ensaios de rotina Resistência do enrolamento, relação de tensão e acoplamento, perdas a vazio, cor- rente de excitação, impedância de curto circuito, perdas em carga, testes dielétrico, ensaio de descargas parciais conforme IEC 60076-11 (nível aceitável 10pC). Ensaios de Tipo Mediante consulta prévia, podem ser realizados em fábrica, os seguintes ensaios de tipo : • Elevação de temperatura• Testes de impulso atmosférico elevação de temperatura• Nível de ruído Ensaios Especiais Mediante consulta prévia, podem ser realizados em fábrica, os seguintes ensaios especiais: • Resistência a curto-circuito (em laboratório externo) Classificação de fumaça Durante um incêndio, a fumaça pode ter um impacto considerável nas pessoas, na propriedade e no meio ambiente. Os efeitos da fumaça podem incluir: • Opacidade: falta de orientação• Emissão de gases corrosivos e nocivos que podem ser perigosos mesmo em áreas afastadas do local de incêndio, além de aumentar os custos de manutenção e tempo de inatividade. Segurança & Qualidade em primeiro lugar Em conformidade com as mais relevantes normas nacionais e internacionais, os transformadores Tricast apresentam as seguintes características : • C2 Resistência ao choque térmico. Resiste a sobrecargas e frequente mudanças na carga. Testes dielétricos padrões• Muito resistente a ambientes com poluição e umidade. E2; Imune a ambientes corrosivos. • Resistente a chamas e auto-extinguivel, de acordo com a classificação de resistência ao fogo F1 da IEC 60076. Tricast é a melhor solução para a segurança das pessoas. Seja para plantas industriais susceptíveis risco de incêndio ou pelas modernas construções visitadas por milhares de pessoas diariamente. Ecologicamente Correto Devido a preservação do meio ambiente ser um dos assuntos mais importante da atualidade, nossos produtos foram pro-jetados para ajudar a atender as últimas diretrizes e regulamentos introduzidos por governos, instituições nacionais e inter-nacionais de proteção ambiental. Os transformadores a seco encapsulados em resina epóxi Tricast não são apenas auto- extinguíveis, mas também são livres do risco de derramamento de substâncias inflamáveis ou substancias tóxicas. Usando materiais de alta qualidade e não-tóxicos, os transformadores Tricast são projetados para permitir a máxima reciclagem de seus componentes. Tricast é a melhor solução para substituir os transformadores com PCB. Tricast para o mundo moderno Atualmente, um dos pontos-chave nos projetos de construção civil é a redução dos espaços, que está associada direta-mente aos custos do empreendimento. Mesmo que seja para um novo centro empresarial, para a expansão de uma linha de produção industrial ou para uma usina de geração eólica, o projeto compacto Tricast apresenta o melhor custo-benefício. O exclusivo sistema de encapsulamento e a avançada tecnologia utilizada nos enrolamentos de média tensão proporcionam ao transformador Tricast a confiabilidade e as características necessárias para aplicações de avançada tecnologia, as quais demandam o máximo de disponibilidade e máxima qualidade no fornecimento de energia elétrica. alumínio, opcionalmente em cobre, constituído de um grupo de “panquecas” encapsuladas sob vácuo em moldes. Um reforço de tela de fibra de vidro assegura a suportabilidade dos esforços térmicos e dinâmicos decorrentes de curtos-circuitos, sobrecargas ou fortes variações de carga. Montagem das colunas AT/BT O conjunto de bobinas AT/BT é posicio- nado e centralizado sobre as colunas do núcleo. A bobina de BT é fixada direta - mente sobre o núcleo. A bobina de AT é fixada entre 8 calços apoiados nas vigas horizontais inferiores e superiores, sendo 4 na parte inferior e 4 na parte superior com colchão de silicone para absorver a dilatação dos materiais. Exclusivo sistema de encapsulamento Face ao crescente número de regulamen- tações voltadas ao risco de incêndio e poluição, a Schneider Electric pratica uma política de permanente pesquisa com base no comportamento dos materiais isolantes em situações de incêndio. Isto resulta no exclusivo sistema de encapsulamento Classe F (temperatura do sistema de isolação: 155°C) desenvolvido em nossos laboratórios. Este sistema é composto por 3 principais componentes: • Resina Epóxi • Endurecedor• Carga mineral Quando polimerizada, a resina epóxi, as- sociada ao endurecedor forma uma cadeia tridimensional estável, com melhores pro- priedades do que a maioria dos plásticos. Seu uso em transformador justifica-se por:• Excelente resistência ao envelhecimento térmico • Extraordinária aderência a quase todos os materiais conhecidos O excepcional desempenho deste com- posto proporciona à bobina total resistên- cia frente a ação de agentes químicos. Elevada resistência mecânica e alta condutividade térmica são alcançadas pela adição de carga mineral selecionada. A aplicação dessa carga mineral possibilita melhor dissipação de calor durante a operação, aumenta a resistência ao fogo e reduz significamente a quantidade de ma - teriais combustíveis utilizados na bobina. A isolação solida é obtida pelo encapsula- mento a vácuo em moldes pré-aquecidos, seguidos por um período de cura sob temperatura controlada. Após o processo de cura por polimeri- zação, este sistema torna-se permanente, oferecendo excelente resistência ao fogo e imediata extinguibilidade, bem além das condições normais de uso. Núcleo Magnético O núcleo magnético fabricado com aço silício de grão orientado cortado a 45°, aço de baixas perdas, com isolação de carlite, revestido com uma camada de verniz (isolação não estática) de modo a previnir a corrosão entre laminas e minimizar o nível de ruído. Enrolamento BT Usualmente fabricado com fita de alumínio, opcionalmente em cobre, com largura igual a altura da bobina. O isolamento entre as espiras é feito com material isolante pré-impregnado em ambas as faces que polimeriza a quente, formando um conjunto compacto e resistente a efeitos de curto circuito. Canais de ventilação podem ser implemen- tados quando requerido pelo projeto. Enrolamento AT O enrolamento de alta tensão é usual- mente fabricado com fita ou fio de PM103637 Testes Tricast • Auto extinguível • Projetado para ambientes úmidos ou com alto grau de poluição e áreas com alto distúrbio elétrico • Excelente performance em carga e curto-circuito • Baixo nível de ruído • Compacto • Ecológico • E2, C2, F1 • Manutenção praticamente zero Saneamento Ferrovias Eólicas Mineração & Siderurgia Green Buildings PM102291 PM102289 PM102868PM103199 Óleo e Gás
