Datasheet Ti90, Ti95, Ti100, Ti105, Ti110 e Ti125.pdf

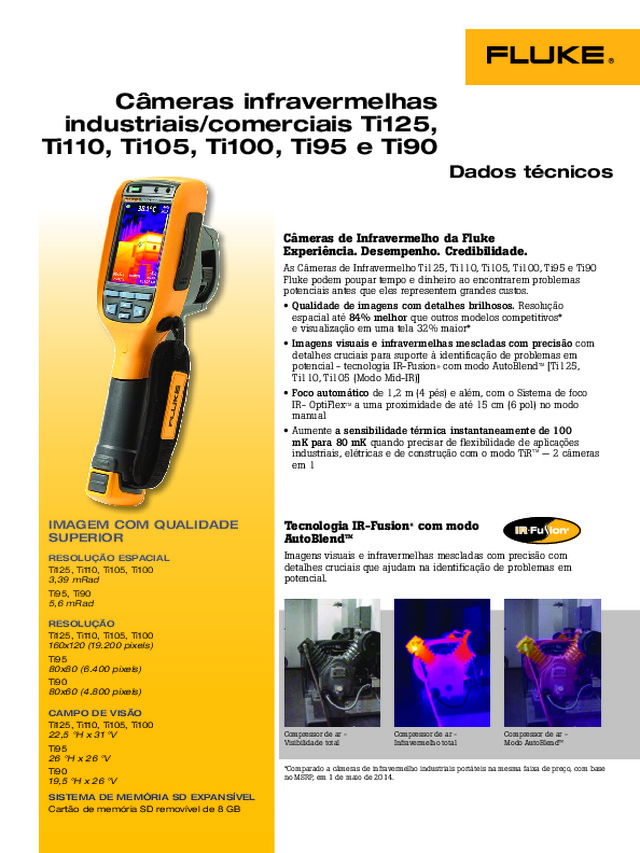

Câmeras infravermelhas  industriais/comerciais Ti125,  Ti110, Ti105, Ti100, Ti95 e Ti90   Câmeras de Infravermelho da Fluke  Experiência. Desempenho. Credibilidade. As Câmeras de Infravermelho Ti125, Ti110, Ti105, Ti100, Ti95 e Ti90  Fluke podem poupar tempo e dinheiro ao encontrarem problemas  potenciais antes que eles representem grandes custos.• Qualidade de imagens com detalhes brilhosos. Resolução  espacial até 84% melhor que outros modelos competitivos    e visualização em uma tela 32% maior • Imagens visuais e infravermelhas mescladas com precisão com  detalhes cruciais para suporte à identificação de problemas em  potencial - tecnologia IR-Fusion ®  com modo AutoBlend TM  [Ti125,  Ti110, Ti105 (Modo Mid-IR)] • Foco automático de 1,2 m (4 pés) e além, com o Sistema de foco  IR- OptiFlex TM  a uma proximidade de até 15 cm (6 pol) no modo  manual • Aumente a sensibilidade térmica instantaneamente de 100  mK para 80 mK quando precisar de flexibilidade de aplicações  industriais, elétricas e de construção com o modo TiR TM  — 2 câmeras  em 1 Dados técnicos Tecnologia IR-Fusion ®  com modo  AutoBlend TM Imagens visuais e infravermelhas mescladas com precisão com  detalhes cruciais que ajudam na identificação de problemas em  potencial. Compressor de ar -  Visibilidade total Compressor de ar -  Infravermelho total Compressor de ar -   Modo AutoBlend™ IMAGEM COM QUALIDADE  SUPERIOR RESOLUÇÃO ESPACIAL Ti125, Ti110, Ti105, Ti100 3,39 mRadTi95, Ti90 5,6 mRad RESOLUÇÃO Ti125, Ti110, Ti105, Ti100  160x120 (19.200 pixels)Ti95  80x80 (6.400 pixels)Ti90 80x60 (4.800 pixels)  CAMPO DE VISÃO Ti125, Ti110, Ti105, Ti100  22,5 °H x 31 °VTi95 26 °H x 26 °VTi90 19,5 °H x 26 °V SISTEMA DE MEMÓRIA SD EXPANSÍVEL Cartão de memória SD removível de 8 GB  Comparado a câmeras de infravermelho industriais portáteis na mesma faixa de preço, com base  no MSRP, em 1 de maio de 2014.

2  Fluke Corporation     NFC/Câmeras de infravermelho industriais/comerciais Ti125, Ti110, Ti105, Ti100, Ti95 e Ti90 Especificações detalhadas Ti125 Ti110 Ti105 Ti100 Ti95 Ti90 Recursos principais  IFOV (resolução espacial) 3,39 mRad 5,6 mRad Resolução 160x120 (19.200 pixels) 80x80   (6.400 pixels) 80x60   (4.800 pixels) Campo de visão 22,5 °H x 31 °V 26 °H x 26 °V 19,5 °H x 26 °V Conectividade sem fio Sistema sem fio CNX™ Sim (onde disponível) — Tecnologia IR-Fusion ® Modo AutoBlend™ Sim Sim (Modo Mid IR) — Picture-In-Picture (PIP) Sim PIP (1,2 m (4 pés)   a 4,6 m (15 pés)) — PIP (46 cm (18 pol)   e superior) — Sistema de foco  IR-OptiFlex™ sistema de foco   15 cm (6 pol) e superior Foco fixo   122 cm (48 pol) e superior Foco fixo   46 cm (18 pol) e superior Visor resistente  Diagonal de 3,5 polegadas (formato retrato) Modelo resistente e ergonômico para uso com   uma mão Sim Sensibilidade térmica (NETD) ≤ 0,10 °C à temperatura-alvo de 30 °C (100 mK) Temperatura-alvo de  ≤ 0,15 °C a 30 °C  (150 mK) Sensibilidade aprimorada com modo TiR TM   ≤ 0,08 °C à temperatura-alvo de 30 °C (80 mK) — Faixa de medição de temperatura (sem calibração  abaixo de -10 °C) -20 °C a +350 °C   (-4 °F a +662 °F) -20 °C a +250 °C (-4 °F a +482 °F) Nível e abertura Escalonamento automático e manual suaves Alternância automática rápida entre os modos  manual e automático Sim Reajuste automático rápido no modo manual Sim Abertura mínima (no modo manual) 2,5 °C Abertura mínima (no modo automático) 5 °C Câmera digital integrada (luz visível) Desempenho industrial de 2 megapixels Nenhum - apenas IR Desempenho industrial de 2 megapixels Frequência de projeção Versões de 9 Hz ou 30 Hz Apenas 9 Hz Mira laser Sim — Iluminador Sim — Armazenamento de dados e captura de imagem Sistema de memória SD expansível Cartão de memória SD removível de 8 Gb e cartão SD sem fio de 8 GB onde disponível); download direto via conexão USB para PC Captura de imagens, visualização, mecanismo   para salvar Captura de imagens com uma só mão, visualização e recurso para salvar Imagem de formatos de arquivo  Não radiométrico (.bmp) ou (.jpeg) ou totalmente radiométrico (.is2); Nenhum software de análise necessário para arquivos   não radiométricos (.bmp e .jpeg) Visualização de memória Navegação com visualização em miniaturas e seleção de visualização Software Software SmartView ®  e aplicativo móvel SmartView ®  — software de análise e relatório completo Formatos de arquivos para exportação  com o software SmartView ® BMP, DIB, GIF, JPE, JFIF, JPEG, JPG, PNG, TIF e TIFF Anotação de voz Tempo máximo de gravação de 60 segundos  por imagem; reprodução para visualização   na câmera — IR-PhotoNotes™ Sim (3 imagens) — Gravação de vídeo padrão Sim (codificação AVI com MPEG,  até 5 minutos) — Gravação de vídeo radiométrico Sim — Transmissão de vídeo Transmissão via USB  para PC — Vídeo de formatos de arquivo Não radiométrico  (MPEG - codificado  .AVI) e totalmente  radiométrico (.IS3) Não radiométrico  (MPEG - codificado  .AVI) — BateriaBaterias  (substituíveis em campo, recarregáveis) Dois conjuntos de  baterias inteligentes  de íon lítio com  monitor LED de cinco  segmentos para  indicar o nível de  carga Um conjunto de baterias inteligentes de íon lítio com monitor LED de cinco segmentos para indicar o nível de carga Autonomia das pilhas Mais de quatro horas de uso contínuo por bateria (considerando 50% de brilho no LCD e uso médio) Tempo de carregamento da bateria 2,5 horas para carga total

3  Fluke Corporation     NFC/Câmeras de infravermelho industriais/comerciais Ti125, Ti110, Ti105, Ti100, Ti95 e Ti90 Ti125 Ti110 Ti105 Ti100 Ti95 Ti90 BateriaSistema de carregamento CA da bateria Carregador de  bateria CA com  dois encaixes (110  VCA a 220 VCA,  50/60 Hz) (incluído)  ou carregamento  interno no  termógrafo. CA  significa adaptadores  incluídos em versões  de 9 Hz. Adaptador  automotivo opcional  de 12 V para  carregamento Carregamento interno no termógrafo. CA significa adaptadores incluídos em versões de 9 Hz. Carregador de bateria  CA opcional com dois encaixes (110 VCA a 220 VCA, 50/60 Hz) ou adaptador automotivo opcional de 12 V para  carregamento. Operação CA Operação CA com fonte de alimentação incluída (110 VCA a 220 VCA, 50/60 Hz). Adaptadores CA de tomadas incluídos. Economia de energia Modos de suspensão e desligamento selecionável pelo usuário Medição de temperaturaPrecisão ± 2 °C ou 2% (a 25 °C nominais, o que for maior) Correção de emissividade na tela Sim (por número e tabela) Compensação da temperatura refletida no  plano de fundo na tela Sim Correção de transmissão na tela Sim — Paletas cromáticasPaletas padrão 8: Arco de ferro, vermelho-azul, alto  contraste, âmbar, âmbar invertido, metal  aquecido, escala de cinza, escala de cinza  invertida  7: Arco de ferro,  vermelho-azul, alto  contraste, âmbar,  metal aquecido,  escala de cinza,  escala de cinza  invertida 4: Arco de ferro,  azul-vermelho,  âmbar, escala de  cinza 6: Arco de ferro,  vermelho-azul, alto  contraste, âmbar,  metal aquecido,  escala de cinza 3: Arco de ferro,  azul-vermelho,  escala de Cinza Paletas Ultra Contrast™ 8: Arco de ferro  ultra, vermelho-azul  ultra, alto contraste  ultra, âmbar ultra,  âmbar invertido  ultra, metal aquecido  ultra, escala de cinza  Ultra, escala de cinza  invertida ultra 3: Arco de ferro  ultra, azul-vermelho  ultra, escala de cinza  ultra — Especificações gerais Alarmes coloridos (alarmes de  temperatura) Alta temperatura,  baixa temperatura,  isotérmico Alta temperatura,  baixa temperatura Temperatura alta — Faixa espectral do infravermelho 7,5 µm a 14 µm (onda longa) 9 µm a 15 µm (onda longa) Temperatura de funcionamento -10 °C a +50 °C (14 °F a 122 °F) Temperatura de armazenamento -20 °C a +50 °C (-4 °F a 122 °F) Umidade relativa 10% a 95% (sem condensação) Medição de temperatura do ponto central Sim Marcadores de ponto Pontos de calor e de  frio selecionáveis pelo  usuário, 3 marcadores  de ponto definíveis  pelo usuário na  câmera e no software  Smartview ® 3 marcadores de ponto definíveis pelo  usuário na câmera e no software Smartview ® — Rastreadores de  locais quentes e frios — Caixa central (MÍN-MÉD-MÁX) Caixa de medição expansível-retrátil  com temperatura MÍN-MÉD-MÁX Caixa de medição   de tamanho fixo  com temperatura   MÍN-MÉD-MÁX Normas de segurança CSA (EUA e Canadá): C22.2 No. 61010-1-04, UL: UL STD 61010-1 (segunda edição), ISA: 82.02.01 Compatibilidade eletromagnética EN  61326-1:2006  IEC  61326-1:2005 C Tick IEC/EN 61326-1 US FCC EN61326-1; FCC Parte 5 Vibração 2G, IEC 68-2-6  Choque 25G, IEC 68-2-29 Queda Projetados para tolerar queda de 2 metros (6,5 pés) Dimensões (A x L x C) 28,4 cm x 8,6 cm x 13,5 cm (11,2 pol x 3,4 pol x 5,3 pol) Peso (bateria incluída) 0,726 kg (1,6 lb) Classificação do quadro IP54 (proteção contra poeira; entrada limitada; proteção contra borrifos de água vindos de todas as direções) Garantia Dois anos (padrão), possibilidade de extensão da garantia Ciclo de calibração recomendado Dois anos (considerando operação normal e processo normal de envelhecimento) Idiomas oferecidos Checo, holandês, inglês, finlandês, francês, alemão, polonês húngaro, italiano, japonês, coreano, português, russo, chinês simplificado,  espanhol, sueco, chinês tradicional e turco Especificações detalhadas

Informações para pedidos FLK-Ti100 9HZ/NFC Câmera Termográfica para uso geral  FLK-Ti105 9HZ/NFC Câmera Termográfica industrial   e comercial  FLK-Ti110 9HZ/NFC Câmera Termográfica industrial   e comercial  FLK-Ti125 9HZ/NFC Câmera Termográfica industrial   e comercial  FLK-Ti90 9HZ/NFC Câmera Termográfica para uso geral  FLK-Ti95 9HZ/NFC Câmera Termográfica para uso geralIncluídos com o produto As câmeras termográficas são enviadas com adaptador CA,  bateria de íon-lítio inteligente (Ti125 inclui 2 cada — outros  modelos, 1 cada), cabo USB, cartão de memória SD, mala  rígida, bolsa flexível para transporte (somente para Ti125,  Ti110, Ti105, Ti100) com alça ajustável (exceto para Ti90),  manuais impressos em inglês, espanhol, francês, alemão  e chinês simplificado, outros manuais no CD do software  SmartView ®  e cartão de registro de garantia. O modelo Ti125  também inclui uma base para carregamento com espaço  para duas baterias e leitor de cartões de memória USB em  vários formatos.  Opcional  FLK-TI-VISOR2 Quebra-sol FLK-TI-TRIPOD2 Acessório para montagem em tripé BOOK-ITP Livro Introdução aos Princípios da Termografia FLK-TI-SBP3 Bateria inteligente adicional FLK-TI-SBC3 Carregador de bateria inteligente adicional TI-CAR CHARGER Carregador de carro Módulos sem fio CNX FLK-CNX i3000 Módulo de Pinça de corrente CA iFlex FLK-CNX a3000 Módulo de Pinça de corrente CA FLK-CNX v3000 Módulo de tensão CA FLK-CNX t3000 Módulo de temperatura Tipo K O tempo de conexão RF (tempo de ligação) pode demorar até 1 minuto. 4  Fluke Corporation     NFC/Câmeras de infravermelho industriais/comerciais Ti125, Ti110, Ti105, Ti100, Ti95 e Ti90  A série Ti400 Para uma câmera de infravermelho  de alto desempenho e riqueza  de recursos, capaz de produzir  imagens sempre bem focadas   ao toque de um botão TODAS,   AS, VEZES, considere a série Ti400  com Foco Automático LaserSharp®. Fluke.   Mantendo o seu mundo funcionando. Fluke Corporation PO Box 9090, Everett, WA 98206 EUAFluke Europe B.V. PO Box 1186, 5602 BD Eindhoven, HolandaFluke do Brasil Ltda Av. Major Sylvio de Magalhães Padilha, 5200 Ed. Philadelphia, Bloco B Conj 42 Cond. América Business Park Jd. Morumbi - São Paulo CEP: 05693-000 Para obter mais informações,   ligue para os seguintes números: Tel: (11) 4058-0200 Email: [email protected]  Site Brasil: www.fluke.com.br  ©2014 Fluke Corporation. Todos os direitos  reservados. Os dados fornecidos estão sujeitos  a alterações sem aviso prévio. 6/2014 6002973b_BRPTÉ proibido modificar este documento sem  permissão escrita da Fluke Corporation.
