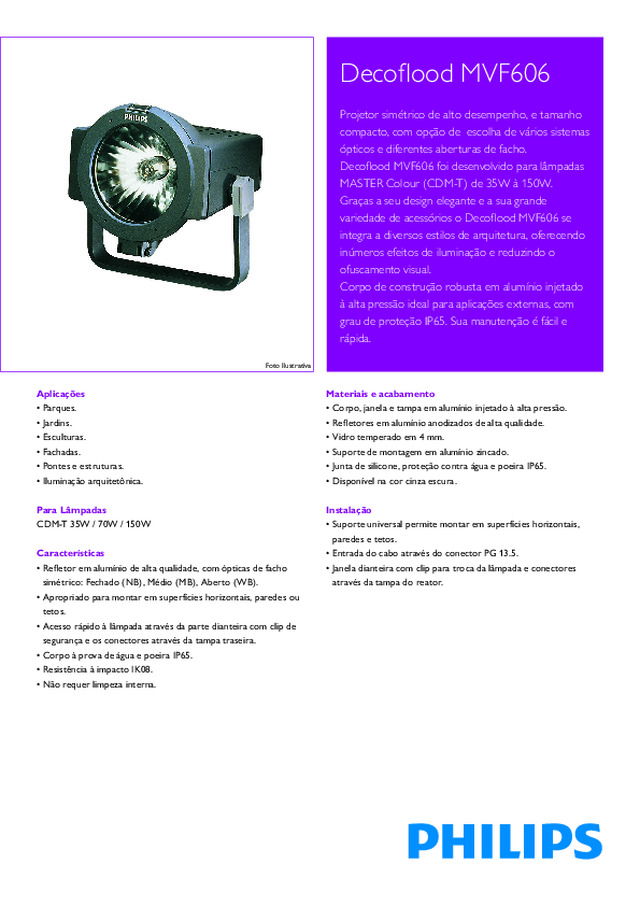

DecoFlood MVF 606

Decoﬂ ood MVF606 Projetor simétrico de alto desempenho, e tamanho compacto, com opção de escolha de vários sistemas ópticos e diferentes aberturas de facho. Decoﬂ ood MVF606 foi desenvolvido para lâmpadas MASTER Colour (CDM-T) de 35W à 150W. Graças a seu design elegante e a sua grande variedade de acessórios o Decoﬂ ood MVF606 se integra a diversos estilos de arquitetura, oferecendo inúmeros efeitos de iluminação e reduzindo o ofuscamento visual. Corpo de construção robusta em alumínio injetado à alta pressão ideal para aplicações externas, com grau de proteção IP65. Sua manutenção é fácil e rápida. Foto Ilustrativa Aplicações • Parques. • Jardins. • Esculturas. • Fachadas. • Pontes e estruturas. • Iluminação arquitetônica. Para Lâmpadas CDM-T 35W / 70W / 150W Características • Reﬂ etor em alumínio de alta qualidade, com ópticas de facho simétrico: Fechado (NB), Médio (MB), Aberto (WB). • Apropriado para montar em superfícies horizontais, paredes ou tetos. • Acesso rápido à lâmpada através da parte dianteira com clip de segurança e os conectores através da tampa traseira. • Corpo à prova de água e poeira IP65. • Resistência à impacto IK08. • Não requer limpeza interna. Materiais e acabamento • Corpo, janela e tampa em alumínio injetado à alta pressão. • Reﬂ etores em alumínio anodizados de alta qualidade. • Vidro temperado em 4 mm. • Suporte de montagem em alumínio zincado. • Junta de silicone, proteção contra água e poeira IP65. • Disponível na cor cinza escura. Instalação • Suporte universal permite montar em superfícies horizontais, paredes e tetos. • Entrada do cabo através do conector PG 13.5. • Janela dianteira com clip para troca da lâmpada e conectores através da tampa do reator.

Acessórios Os acessórios podem ser combinados permitindo máxima liberdade criativa na procura para a solução de iluminação ideal. Código Descrição Lâmpada Potência Cor Tensão Hz Óptica 9193 060 14001 MVF606 CDM-T35W/830 K NB CDM-T 35W 830 220V 60Hz NB 9193 060 14011 MVF606 CDM-T70W/942 K NB CDM-T 70W 942 220V 60Hz NB 9193 060 14021 MVF606 CDM-T70W/830 K NB CDM-T 70W 830 220V 60Hz NB 9193 060 14031 MVF606 CDM-T150W/942 K NB CDM-T 150W 942 220V 60Hz NB 9193 060 14041 MVF606 CDM-T150W/830 K NB CDM-T 150W 830 220V 60Hz NB 9193 060 14101 MVF606 CDM-T35W/830 K MB CDM-T 35W 830 220V 60Hz MB 9193 060 14111 MVF606 CDM-T70W/942 K MB CDM-T 70W 942 220V 60Hz MB 9193 060 14121 MVF606 CDM-T70W/830 K MB CDM-T 70W 830 220V 60Hz MB 9193 060 14131 MVF606 CDM-T150W/942 K MB CDM-T 150W 942 220V 60Hz MB 9193 060 14141 MVF606 CDM-T150W/830 K MB CDM-T 150W 830 220V 60Hz MB 9193 060 14051 MVF606 CDM-T35W/830 K WB CDM-T 35W 830 220V 60Hz WB 9193 060 14061 MVF606 CDM-T70W/942 K WB CDM-T 70W 942 220V 60Hz WB 9193 060 14071 MVF606 CDM-T70W/830 K WB CDM-T 70W 830 220V 60Hz WB 9193 060 14081 MVF606 CDM-T150W/942 K WB CDM-T 150W 942 220V 60Hz WB 9193 060 14091 MVF606 CDM-T150W/830 K WB CDM-T 150W 830 220V 60Hz WB 9105 006 91918 ZVF606 F-BL FILTRO AZUL – – – – – – 9105 006 92718 ZVF606 F-GN FILTRO VERDE – – – – – – 9105 006 93818 ZVF606 BD BARNDOORS – – – – – – 9105 006 93918 ZVF606 GS ANTI-OFUSCAMENTO – – – – – – 9105 006 94118 ZVF606 CN CANHÃO – – – – – – 9105 006 94218 ZVF606 ACS SUPORTE ACESSÓRIO – – – – – – 9105 006 94318 ZVF606 BS SUPORTE CANHÃO – – – – – – Referência Abreviatura Signiﬁ cado Lâmpada CDM-T MASTER Colour CDM-T Lâmpada SON-TP SON-T Plus PIA Kombipack K Lâmpada e reator inclusos Óptica NB Facho Fechado Óptica MB Facho Médio Óptica WB Facho Aberto Acessórios F-BL Filtro Azul Acessórios F-GN Filtro Verde Acessórios SGF-BL Filtro SolGel azul Acessórios SGF-RD Filtro SolGel vermelho Acessórios SGF-YE Filtro SolGel amarelo Acessórios SGF-GN Filtro SolGel verde Acessórios SGF-COF Filtro Frio Acessórios SGF-WAF Filtro Quente Acessórios BSO Vidro Granulado (facho multidirecional suave) Tabela de códigos ativos Abreviações Referência Abreviatura Signiﬁ cado Acessórios HBSO Vidro Honeycomb (facho horizontal muito suave) Acessórios VBSO Vidro Honeycomb (facho vertical muito suave) Acessórios HBSP Vidro ponto de Diamante Acessórios HLBSP Vidro com sulcos (facho espalhado Horizontal) Acessórios VLBSP Vidro com sulcos (facho espalhado Vertical) Acessórios GS Louvre Glare Shield (anti-ofuscamento em uma direção) Acessórios CN Louvre Canhão (anti-ofuscamento em todas direções) Acessórios RL Louvre Redondo (anti-ofuscamento em todas direções) Acessórios PG Grelha de proteção Acessórios BD Barndoors, Louvre direcionador de ﬂ uxo em todas direções Acessórios ACS Suporte para acessórios Acessórios BS Suporte para canhão Classiﬁ cação I Classiﬁ cação de segurança I

(cd/1000lm) 0-180 o 90-270 o 180-0 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 5000 10000 15000 20000 25000 30000 Main plane Plane containingthe bean axis( I max ) Axis of r otation J K M L Dimensões Código Lâmpada Watts Cor Lm Óptica 1/2 lmaxAbertura Facho / plano (JK) 1/2 lmaxAberturaFacho / plano (LM) Imax cd/1000lm LOR MVF606 CDM-T70W/830 K NB CDM-T 70W 830 6600 NB -3°, 3° -3°, 3° 29916 0.73 MVF606 CDM-T150W/830 K NB CDM-T 150W 830 14000 NB -4°, 4° -4°, 4° 16131 0.72 MVF606 CDM-T70W/830 K MB CDM-T 70W 830 6600 MB -4°, 4° -4°, 4° 21422 0.72 MVF606 CDM-T150W/830 K MB CDM-T 150W 830 14000 MB -4°, 4° -4°, 4° 13126 0.71 MVF606 CDM-T70W/830 K WB CDM-T 70W 830 6600 WB -5°, 5° -5°, 5° 13244 0.71 MVF606 CDM-T150W/830 K WB CDM-T 150W 830 14000 WB -6°, 6° -6°, 6° 9160 0.70 Fotometrias - resumo de alguns códigos (cd/1000lm) 0-180 o 90-270 o 180-0 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 2000 4000 6000 8000 10000 (cd/1000lm) 0-180 o 90-270 o 180-0 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 2500 5000 7500 10000 12500 15000 (cd/1000lm) 0-180 o 90-270 o 180-0 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 5000 10000 15000 20000 (cd/1000lm) 0-180 o 90-270 o 180-0 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 5000 10000 15000 20000 25000 30000 γ MVF606 CDM-T70W NB MVF606 CDM-T70W MB MVF606 CDM-T70W WB MVF606 CDM-T150W NB MVF606 CDM-T150W MB (cd/1000lm) 0-180 o 90-270 o 180-0 o Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 2500 5000 7500 10000 12500 15000 (cd/1000lm) 0 8000 16000 24000 32000 40000 -50 o -50 o -30 o -30 o -10 o -10 o 10 o 10 o 30 o 30 o 50 o 50 o J K M L (cd/1000lm) 0 2000 4000 6000 8000 10000 -50 o -50 o -30 o -30 o -10 o -10 o 10 o 10 o 30 o 30 o 50 o 50 o J K M L (cd/1000lm) 0 3000 6000 9000 12000 15000 -50 o -50 o -30 o -30 o -10 o -10 o 10 o 10 o 30 o 30 o 50 o 50 o J K M L (cd/1000lm) 0 4000 8000 12000 16000 20000 -50 o -50 o -30 o -30 o -10 o -10 o 10 o 10 o 30 o 30 o 50 o 50 o J K M L (cd/1000lm) 0 6000 12000 18000 24000 30000 -50 o -50 o -30 o -30 o -10 o -10 o 10 o 10 o 30 o 30 o 50 o 50 o J K M L (cd/1000lm) 0 3000 6000 9000 12000 15000 -50 o -50 o -30 o -30 o -10 o -10 o 10 o 10 o 30 o 30 o 50 o 50 o J K M L MVF606 CDM-T150W WB Diagrama Polar de Intensidade Diagrama Cartesiano de Intensidade Diagrama Polar de Intensidade Diagrama Cartesiano de Intensidade Diagrama Polar de Intensidade Diagrama Cartesiano de Intensidade Diagrama Polar de Intensidade Diagrama Cartesiano de Intensidade Diagrama Polar de Intensidade Diagrama Cartesiano de Intensidade Diagrama Polar de Intensidade Diagrama Cartesiano de Intensidade

Facho Fechado (NB) Facho Médio (MB) Facho Aberto (WB) Segurança Vidro Projetor + LouvreAnti-Ofuscamento em uma direção Projetor + Filtro + Louvre Redondo Projetor + BarndoorsLouvre direcionador de ﬂ uxo em todas direções Projetor + Grelha de proteção Projetor + Canhão Simbologia IP65 IK08 Earth CE Kombipack Fotos SPOT - Serviço Philips de Orientação TécnicaFone: 0800 979 19 25 • (11) 2125-0635 • Fax: (11) 2125-0735E-mail: [email protected] • www.luz.philips.com Especiﬁ cações e informações técnicas estão sujeitas aalterações sem prévio aviso. Dezembro/2008
