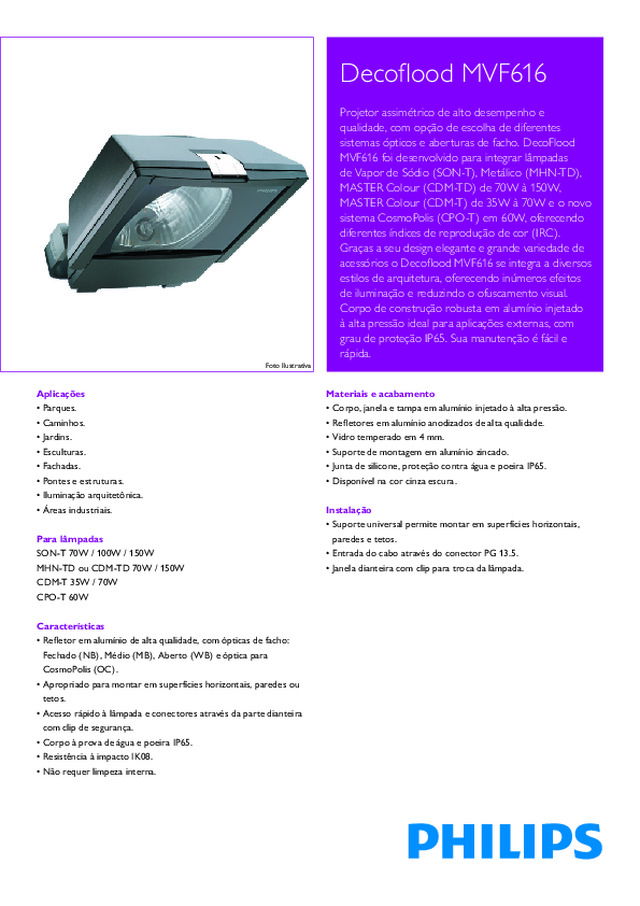

DecoFlood MVF 616

Decofl ood MVF616 Projetor assimétrico de alto desempenho e qualidade, com opção de escolha de diferentes sistemas ópticos e aberturas de facho. DecoFlood MVF616 foi desenvolvido para integrar lâmpadas de Vapor de Sódio (SON-T), Metálico (MHN-TD), MASTER Colour (CDM-TD) de 70W à 150W, MASTER Colour (CDM-T) de 35W à 70W e o novo sistema CosmoPolis (CPO-T) em 60W, oferecendo diferentes índices de reprodução de cor (IRC).Graças a seu design elegante e grande variedade de acessórios o Decofl ood MVF616 se integra a diversos estilos de arquitetura, oferecendo inúmeros efeitos de iluminação e reduzindo o ofuscamento visual.Corpo de construção robusta em alumínio injetado à alta pressão ideal para aplicações externas, com grau de proteção IP65. Sua manutenção é fácil e rápida. Foto Ilustrativa Aplicações • Parques. • Caminhos. • Jardins. • Esculturas.  • Fachadas. • Pontes e estruturas. • Iluminação arquitetônica. • Áreas industriais. Para lâmpadas SON-T 70W / 100W / 150W MHN-TD ou CDM-TD 70W / 150W  CDM-T 35W / 70W CPO-T 60W Características • Refl etor em alumínio de alta qualidade, com ópticas de facho:  Fechado (NB), Médio (MB), Aberto (WB) e óptica para  CosmoPolis (OC). • Apropriado para montar em superfícies horizontais, paredes ou  tetos. • Acesso rápido à lâmpada e conectores através da parte dianteira  com clip de segurança. • Corpo à prova de água e poeira IP65. • Resistência à impacto IK08. • Não requer limpeza interna. Materiais e acabamento • Corpo, janela e tampa em alumínio injetado à alta pressão. • Refl etores em alumínio anodizados de alta qualidade. • Vidro temperado em 4 mm. • Suporte de montagem em alumínio zincado. • Junta de silicone, proteção contra água e poeira IP65. • Disponível na cor cinza escura. Instalação • Suporte universal permite montar em superfícies horizontais,  paredes e tetos. • Entrada do cabo através do conector PG 13.5. • Janela dianteira com clip para troca da lâmpada.

Acessórios Os acessórios podem ser combinados permitindo máxima liberdade  criativa na procura da solução de iluminação ideal. Código Descrição Lâmpada Potência Cor Tensão Hz Óptica 9193 060 14231 MVF616 CDM-TD70W/942 K NB CDM-TD 70W 4200 220V 60Hz NB  9193 060 14241 MVF616 CDM-TD70W/830 K NB CDM-TD 70W 3000 220V 60Hz NB  9193 060 14251 MVF616 MHN-TD70W/842 K NB  MHN-TD 70W 4200 220V 60Hz NB  9193 060 14261 MVF616 MHN-TD70W/730 K NB MHN-TD 70W 3000 220V 60Hz NB  9193 060 14271 MVF616 CDM-TD150W/942 K NB CDM-TD 150W 4200 220V 60Hz NB  9193 060 14281 MVF616 CDM-TD150W/830 K NB CDM-TD 150W 3000 220V 60Hz NB  9193 060 14291 MVF616 MHN-TD150W/842 K NB MHN-TD 150W 4200 220V 60Hz NB  9193 060 14301 MVF616 MHN-TD150W/730 K NB MHN-TD 150W 3000 220V 60Hz NB 9193 060 14351 MVF616 CDM-TD70W/942 K MB CDM-TD 70W 4200 220V 60Hz MB 9193 060 14361 MVF616 CDM-TD70W/830 K MB CDM-TD 70W 3000 220V 60Hz MB 9193 060 14371 MVF616 CDM-TD150W/942 K MB CDM-TD 150W 4200 220V 60Hz MB 9193 060 14381 MVF616 CDM-TD150W/830 K MB CDM-TD 150W 3000 220V 60Hz MB 9193 060 14311 MVF616 CDM-TD70W/942 K WB CDM-TD 70W 4200 220V 60Hz WB 9193 060 14321 MVF616 CDM-TD70W/830 K WB CDM-TD 70W 3000 220V 60Hz WB 9193 060 14331 MVF616 CDM-TD150W/942 K WB CDM-TD 150W 4200 220V 60Hz WB 9193 060 14341 MVF616 CDM-TD150W/830 K WB CDM-TD 150W 3000 220V 60Hz WB 9105 021 88818 MVF616 CPO-T60W/728 K I OC CPO-T  60W 2800 220V-240V 50 / 60Hz OC 9105 006 97018 ZVF616 FILTRO AZUL – – – – – – 9105 006 98818 ZVF616 SUPORTE VIDROS – – – – – – Referência Abreviatura Signifi cado Lâmpada  CDM-T MASTER Colour CDM-T Lâmpada CDM-TD MASTER Colour CDM-TD Lâmpada  SON-TP SON-T Plus Pia Lâmpada MHN-TD MHN-TD Pro Lâmpada CPO-TW MASTER  CosmoPolis White Kombipack K Lâmpada e reator inclusos Óptica NB Facho Fechado Óptica MB Facho Médio Óptica WB Facho Aberto Óptica OC Óptica para CosmoPolis Acessórios F-BL Filtro azul Acessórios F-RD Filtro vermelho Acessórios F-YE Filtro amarelo Acessórios F-GN Filtro verde Acessórios COF Filtro Frio Acessórios WAF Filtro Quente Tabela de códigos ativos Abreviações Referência Abreviatura Signifi cado Acessórios BSO Vidro Granulado  (facho multidirecional suave) Acessórios BSP Vidro ponto de Diamante (facho muito suave) Acessórios BESP Vidro com sulcos (facho espalhado) Acessórios HL Louvre Horizontal, anti-ofuscamento na direção  superior Acessórios VL Louvre Vertical, anti-ofuscamento na direção  lateral Acessórios PG Grelha de proteção Acessórios BD Barndoors, Louvre direcionador de fl uxo em  todas direções Acessórios GLS Suporte para vidros Classifi cação I Classifi cação de segurança I

Dimensões Código Lâmpada Potência Cor Lm Óptica 1/2 lmaxAbertura Facho / plano (JK) 1/2 lmaxAbertura Facho / plano (LM) Imax cd/1000lm LOR MVF616 CDM-TD150W/830 K NB CDM-TD 150W 3000 13250 NB  -5°, 5° -35°, 35° 1424 0.75 MVF616 CDM-TD150W/830 K MB CDM-TD 150W 3000 13250 MB  -6° , 6° -38°, 38° 926  0.73 MVF616 CDM-TD150W/830 K WB CDM-TD 150W 3000 13250 WB  -16°, 15° -40°, 40° 588 0.75 Fotometrias - resumo de alguns códigos (cd/1000lm) 0-180 o 90-270 o 180-0 o  Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 200 400 600 800 1000 (cd/1000lm) 0-180 o 90-270 o 180-0 o  Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 250 500 750 1000 1250 1500 γ (cd/1000lm) 0 200 400 600 800 1000 -50 o -50 o -30 o -30 o -10 o -10 o 10 o 10 o 30 o 30 o 50 o 50 o J K M L (cd/1000lm) 0 300 600 900 1200 1500 -50 o -50 o -30 o -30 o -10 o -10 o 10 o 10 o 30 o 30 o 50 o 50 o J K M L MVF616 CDM-T150W NB MVF616 CPO-TW 60W/728 HF OC MVF616 CDM-T150W MB Diagrama Polar de Intensidade Diagrama Cartesiano de Intensidade Diagrama Polar de Intensidade Diagrama Cartesiano de Intensidade Main plane Plane containingthe bean axis( I max ) Axis of r otation J K M L Diagrama Polar de Intensidade

Facho Aberto (WB) Facho Fechado (NB) Sistema CosmoPolis CPO-TW Projetor + Grelha de Proteção Projetor + Louvre Vertical Projetor + Louvre Horizontal Simbologia IP65 IK08 Earth CE Kombipack Fotos SPOT - Serviço Philips de Orientação TécnicaFone: 0800 979 19 25 • (11) 2125-0635 • Fax: (11) 2125-0735E-mail: [email protected] • www.luz.philips.com Especifi cações e informações técnicas estão sujeitas aalterações sem prévio aviso. Dezembro/2008
