Disjuntores Formula

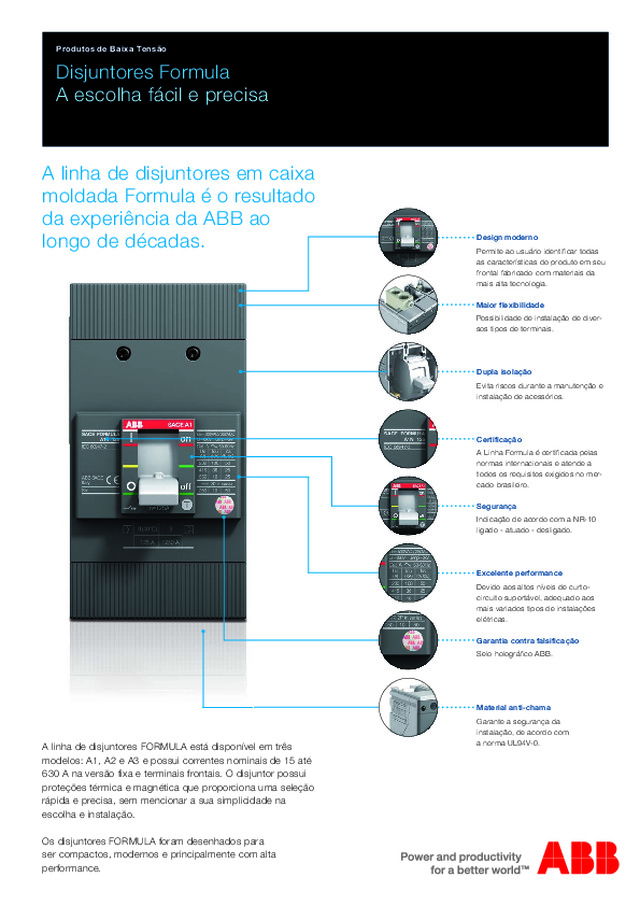

Disjuntores Formula A escolha fácil e precisa Produtos de Baixa Tensão A linha de disjuntores em caixa  moldada Formula é o resultado  da experiência da ABB ao  longo de décadas. Design moderno Permite ao usuário identificar todas as características do produto em seu frontal fabricado com materiais da mais alta tecnologia. Maior flexibilidade Possibilidade de instalação de diver-sos tipos de terminais. Dupla isolação Evita riscos durante a manutenção e instalação de acessórios. Certificação A Linha Formula é certificada pelas normas internacionais e atende a todos os requisitos exigidos no mer-cado brasileiro. Excelente performance Devido aos altos níveis de curto-circuito suportável, adequado aos mais variados tipos de instalações elétricas. Garantia contra falsificação Selo holográfico ABB. Material anti-chama Garante a segurança da instalação, de acordo com a norma UL94V-0. Segurança Indicação de acordo com a NR-10 ligado - atuado - desligado. A linha de disjuntores FORMULA está disponível em três modelos: A1, A2 e A3 e possui correntes nominais de 15 até 630 A na versão fixa e terminais frontais. O disjuntor possui proteções térmica e magnética que proporciona uma seleção rápida e precisa, sem mencionar a sua simplicidade na escolha e instalação.  Os disjuntores FORMULA foram desenhados para ser compactos, modernos e principalmente com alta performance.

ABB Ltda Produtos de Baixa TensãoRodovia Senador José Ermirio de Moraes, km 11, s/nº18087-125 - Aparecidinha - Sorocaba-SP  Contact center: 0800 0 14 9111Dúvidas sobre produtos, serviços e contatos ABB.  www.abb.com.br BRCC-09/14 Tipo A1 A2 A3 Corrente nominal ininterrupta, Iu [A] 125 250 400 ou 630 Corrente nominal, In [A] 15...125 125...250 320...630 Polos [Nr] 1, 2, 3, 4 1, 2, 3, 4 3, 4 Modo de instalação Fixo Fixo Fixo Capacidade de interrupção A B C N B C N N S Polos [Nr] 3/4 3/4 1 3/4 1 2 3/4 3/4 1 3/4 1 2 3/4 3/4 3/4 Capacidade nominal de interrupção máxima sob curto-circuito, Icu  240 V, 50 - 60 Hz (c.a.) [kA] 10 25 18 30 25 50 100 25 18 50 25 50 85 85 100 380 V, 50 - 60 Hz (c.a.) [kA] 10 18 2.5 25 5 36 36 18 2.5 25 5 36 36 36 50 440 V, 50 - 60 Hz (c.a.) [kA] 8 15 - 20 - 25 25 15 - 20 - 25 25 36 50 Dimensões L x P x A 1 polo [mm] 25.4 x 60 x 130  35 x 60 x 150  - 2 polos [mm] 50.8 x 60 x 130 70 x 60 x 150 -  3 polos [mm] 76.2 x 60 x 130 105 x 60 x 150 139.5 x 103.5 x 205 4 polos [mm] 101.6 x 60 x 130 140 x 60 x 150  186 x 103.5 x 205 A L P Correntes nominais Correntes nominais 15 16 20 25 30 32 40 50 60 63 70 80 90 100 125 150 160 175 200 225 250 320 400 500 630 A1 • • • • • • • • • • • • • • • A2 • • • • • • • A3 • • • •  Tabela com dados técnicos Tipo do terminal (frontal para barras) Modo de instalação (fixo) Número de polos (1, 2, 3 ou 4) Corrente nominal, In (consultar tabela) Relé de proteção (TMF ou ELT) Corrente ininterrupta, Iu    (125, 250, 400 ou 630) Capacidade de interrupção   (A, B, C, N ou S)  Tipo (A1, A2 ou A3) A1 A 125 TMF 100 3P F F A1  A  125  TMF  100  3P  F  F Como codificar a linha Formula
