Dispositivo de proteção contra surto (AC) - DPS

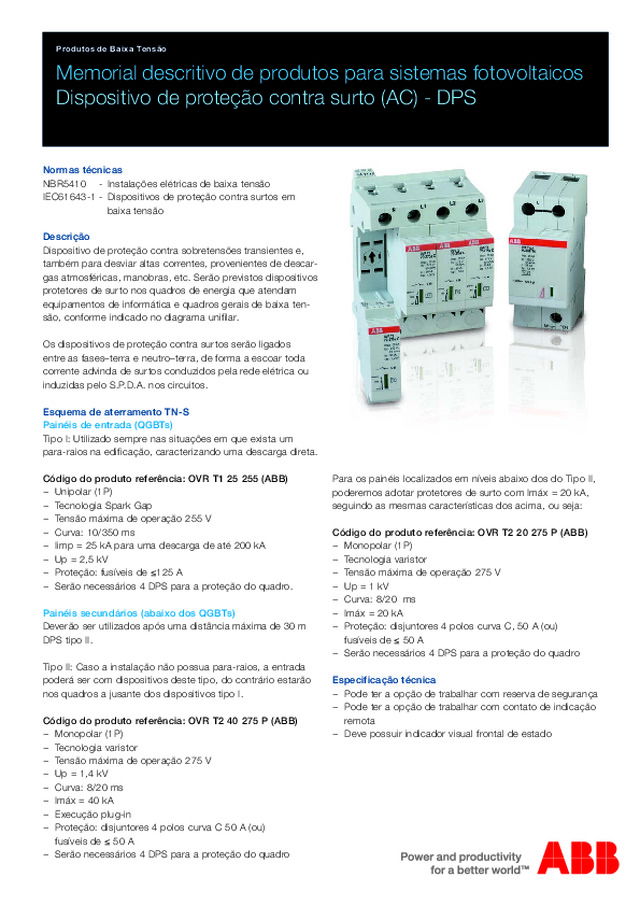

Memorial descritivo de produtos para sistemas fotovoltaicos Dispositivo de proteção contra surto (AC) - DPS Produtos de Baixa Tensão Normas técnicas NBR5410  -  Instalações elétricas de baixa tensãoIEC61643-1 -  Dispositivos de proteção contra surtos em  baixa tensão Descrição Dispositivo de proteção contra sobretensões transientes e, também para desviar altas correntes, provenientes de descar-gas atmosféricas, manobras, etc. Serão previstos dispositivos protetores de surto nos quadros de energia que atendam equipamentos de informática e quadros gerais de baixa ten-são, conforme indicado no diagrama unifilar. Os dispositivos de proteção contra surtos serão ligados entre as fases–terra e neutro–terra, de forma a escoar toda corrente advinda de surtos conduzidos pela rede elétrica ou induzidas pelo S.P.D.A. nos circuitos. Esquema de aterramento TN-S Painéis de entrada (QGBTs) Tipo I: Utilizado sempre nas situações em que exista um para-raios na edificação, caracterizando uma descarga direta. Código do produto referência: OVR T1 25 255 (ABB)   − Unipolar (1P)   − Tecnologia Spark Gap   − Tensão máxima de operação 255 V   − Curva: 10/350 ms   − Iimp = 25 kA para uma descarga de até 200 kA   − Up = 2,5 kV   − Proteção: fusíveis de ≤125 A   − Serão necessários 4 DPS para a proteção do quadro. Painéis secundários (abaixo dos QGBTs) Deverão ser utilizados após uma distância máxima de 30 m DPS tipo II. Tipo II: Caso a instalação não possua para-raios, a entrada poderá ser com dispositivos deste tipo, do contrário estarão nos quadros a jusante dos dispositivos tipo I. Código do produto referência: OVR T2 40 275 P (ABB)   − Monopolar (1P)   − Tecnologia varistor   − Tensão máxima de operação 275 V   − Up = 1,4 kV   − Curva: 8/20 ms   − Imáx = 40 kA   − Execução plug-in   − Proteção: disjuntores 4 polos curva C 50 A (ou)  fusíveis de ≤ 50 A   − Serão necessários 4 DPS para a proteção do quadro Para os painéis localizados em níveis abaixo dos do Tipo II, poderemos adotar protetores de surto com Imáx = 20 kA, seguindo as mesmas características dos acima, ou seja: Código do produto referência: OVR T2 20 275 P (ABB)   − Monopolar (1P)   − Tecnologia varistor   − Tensão máxima de operação 275 V   − Up = 1 kV   − Curva: 8/20  ms   − Imáx = 20 kA   − Proteção: disjuntores 4 polos curva C, 50 A (ou)  fusíveis de ≤ 50 A   − Serão necessários 4 DPS para a proteção do quadro Especificação técnica   − Pode ter a opção de trabalhar com reserva de segurança   − Pode ter a opção de trabalhar com contato de indicação  remota   − Deve possuir indicador visual frontal de estado

ABB Ltda Produtos de Baixa TensãoAvenida do Anastácio, 74005119-900 - São Paulo - SP  Contact center: 0800 0 14 9111Dúvidas sobre produtos, serviços e contatos ABB.  www.abb.com.br BRCC-12/15 Para os DPS Tipo 1   − Onda 10/350 - tecnologia Spark-gap   − Deve possuir detecção eletrônica de surto   − Deve atender tensão de operação de 255 V   (tensão fase/terra)   − Deve atender corrente de impulso de 25 kA com   diferentes códigos   − Deve ser monopolar para instalação fase-terra e   neutro-terra Para os DPS Tipo 2   − Onda 8/20 - tecnologia varistor   − O protetor de surto deve ser plugável   − Deve atender tensões de operação de 275 V   (tensão fase/neutro)   − Deve atender correntes máximas de descarga de 20 kA   − Deve ser monopolar para instalação fase-terra e   neutro-terra Considerações Finais Todo protetor de surto deverá ser protegido por um disjuntor ou fusível. Favor atentar ao nível de curto-circuito no ponto a ser instalado. Para a proteção completa da instalação, todas as possíveis entradas devem ser verificadas, como telefone e antenas. Se a instalação possuir para-raios, os quadros de entrada de-verão ser equipados com dispositivos Tipo I. Caso contrário, poderemos utilizar dispositivos Tipo II, já na entrada. Os protetores de surto deverão ser instalados antes dos inter-ruptores diferenciais DRs. Para distâncias de até 30 metros, os equipamentos abaixo do protetor estarão protegidos. Para distâncias superiores a 30 metros será necessária a coordenação com outro dispositivo Tipo II. Referência Linha OVR - ABB
