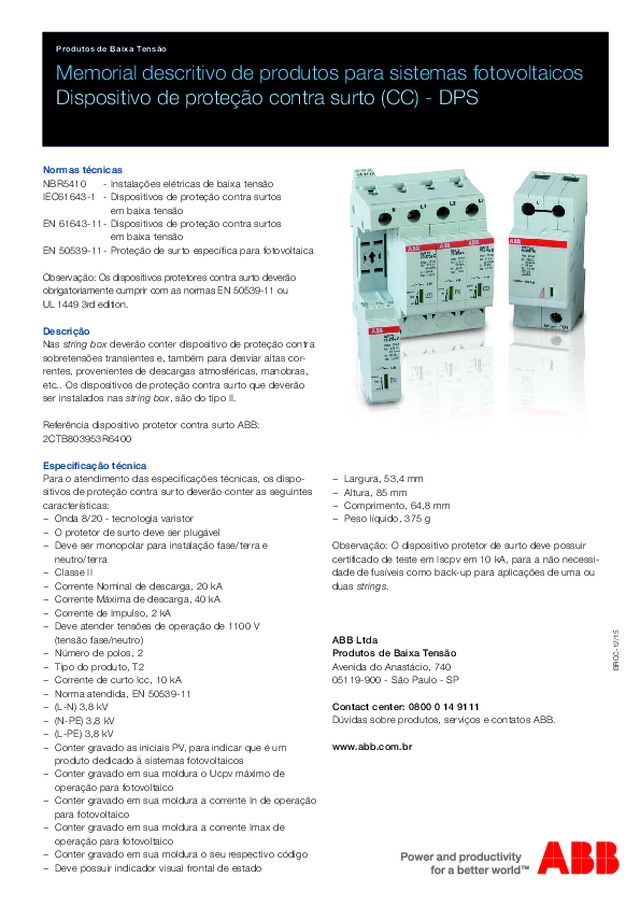

Dispositivo de proteção contra surto (CC) - DPS

Memorial descritivo de produtos para sistemas fotovoltaicos Dispositivo de proteção contra surto (CC) - DPS Produtos de Baixa Tensão Normas técnicas NBR5410   - Instalações elétricas de baixa tensão IEC61643-1  - Dispositivos de proteção contra surtos  em baixa tensão  EN 61643-11 - Dispositivos de proteção contra surtos  em baixa tensão EN 50539-11 - Proteção de surto específica para fotovoltaica Observação: Os dispositivos protetores contra surto deverão obrigatoriamente cumprir com as normas EN 50539-11 ou UL 1449 3rd edition. Descrição Nas string box deverão conter dispositivo de proteção contra sobretensões transientes e, também para desviar altas cor-rentes, provenientes de descargas atmosféricas, manobras, etc.. Os dispositivos de proteção contra surto que deverão ser instalados nas string box, são do tipo II. Referência dispositivo protetor contra surto ABB: 2CTB803953R6400 Especificação técnica Para o atendimento das especificações técnicas, os dispo-sitivos de proteção contra surto deverão conter as seguintes características:   − Onda 8/20 - tecnologia varistor   − O protetor de surto deve ser plugável   − Deve ser monopolar para instalação fase/terra e  neutro/terra   − Classe II   − Corrente Nominal de descarga, 20 kA   − Corrente Máxima de descarga, 40 kA    − Corrente de Impulso, 2 kA   − Deve atender tensões de operação de 1100 V  (tensão fase/neutro)   − Número de polos, 2   − Tipo do produto, T2    − Corrente de curto Icc, 10 kA   − Norma atendida, EN 50539-11    − (L-N) 3,8 kV   − (N-PE) 3,8 kV    − (L-PE) 3,8 kV    − Conter gravado as iniciais PV, para indicar que é um  produto dedicado à sistemas fotovoltaicos   − Conter gravado em sua moldura o Ucpv máximo de  operação para fotovoltaico   − Conter gravado em sua moldura a corrente In de operação  para fotovoltaico   − Conter gravado em sua moldura a corrente Imax de  operação para fotovoltaico   − Conter gravado em sua moldura o seu respectivo código   − Deve possuir indicador visual frontal de estado   − Largura, 53,4 mm   − Altura, 85 mm   − Comprimento, 64,8 mm   − Peso líquido, 375 g Observação: O dispositivo protetor de surto deve possuir certificado de teste em Iscpv em 10 kA, para a não necessi-dade de fusíveis como back-up para aplicações de uma ou duas strings. ABB LtdaProdutos de Baixa TensãoAvenida do Anastácio, 74005119-900 - São Paulo - SP Contact center: 0800 0 14 9111Dúvidas sobre produtos, serviços e contatos ABB.  www.abb.com.br BRCC-12/15
