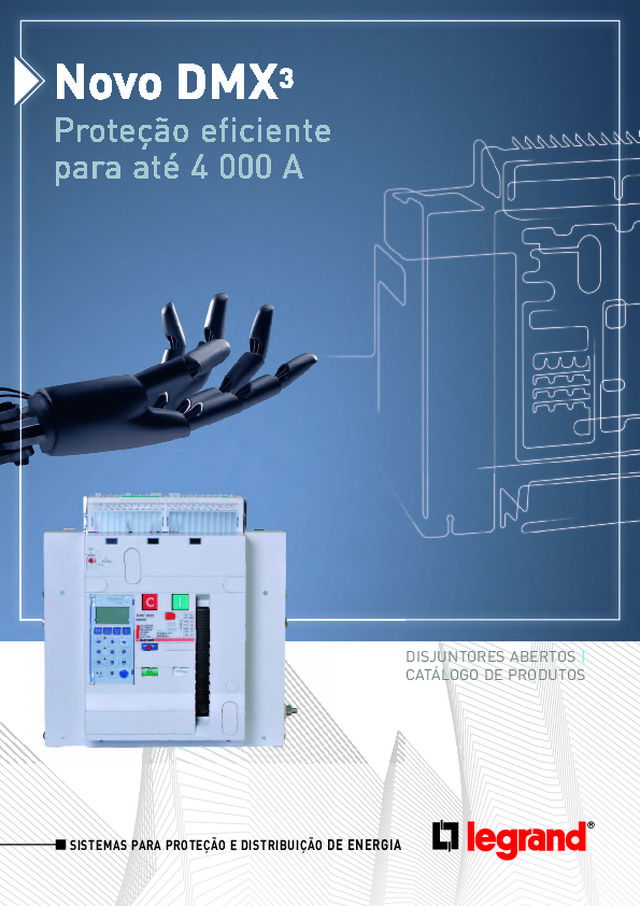

DISJUNTORES ABERTOS | CATÁLOGO DE PRODUTOS SISTEMAS PARA PROTEÇÃO E DISTRIBUIÇÃO DE ENERGIA Novo DMX 3 Proteção eficientepara até 4 000 A

DISJUNT ORES ABER T OS DMX 3 NOVOS DMX 3 ACBs PARA ATÉ 4 000 A PROTEÇÃO EFICIENTE E CONTROLE PARA TODOS OS TIPOS DE CONSTRUÇÃO

DISJUNT ORES ABER T OS DMX 3 Graças à gama DPX de MCCBs e MCBs DX você pode desfrutar das vantagens de um completo sistema de proteção em qual- quer nível da instalação Painel Elétrico equipado com DPX MCCBs e MCBs modulares para até 1600 A Painel Elétrico Principal equipado com DMX³ ACBs e DPX MCCBs para até 4000 A 1

DISJUNT ORES ABER T OS DMX 3 Desempenho Otimizadopara até 4 000 A | Os disjuntores abertos DMX 3 estão disponíveis em dois tamanhos. Três capacidades de interrupção: 50 kA para o DMX 3 -N, 65 kA para o DMX 3 -H e 100 kA para o DMX 3 -L. | A gama abrange 8 valores de corrente nominal, entre 800 A a 4 000 A. | Toda a gama dos disjuntores DMX 3 está disponível nas versões fixa e extraível. Terminais Isolantes para contatos auxiliares Marcador de cores para a capacidade de ruptura: -Cinza para DMX 3 N -Amarelo para DMX 3 H Janelas para exibir equipamentos auxiliares Proteção de chaves na posição extraída Alavanca de carregamento da mola Indicador mostrando o estado de carga da mola: Carregado/Descarregado Botão de Controle Fechado Abertura bloqueável para inserção da ferramenta de extração DMX 3 Extraível Proteção de chaves na posição “Aberta” Unidade de controle (TRIPPING) MP4 LSIg Indicadormostrando a posição dos contatos principais (I/O) Botão Reset Botão de Controle Aberto Indicador da posição do dispositivo:- Conectado- TESTE- Extraído 2

DISJUNT ORES ABER T OS DMX 3 800 A 1 000 A 1 250 A 1 600 A 2 000 A 2 500 A 3 200 A 4 000 A DMX 3 -N 50 kA | FIXO/EXTRAÍVEL DMX 3 -H 65 kA | FIXO/EXTRAÍVEL DMX 3 -L 100 kA | FIXO/EXTRAÍVEL CAPACIDADES DE RUPTURA E CORRENTES NOMINAIS PESOS E DIMENSÕES GERAIS Versão Fixa Altura Profundidade Largura Peso TAMANHO 1: DMX 3 -N 2500 DMX 3 -H 2500 3P 414 mm 354 mm 273 mm 41 kg TAMANHO 2:DMX 3 -L 2500 DMX 3 -N/H/L 4000 3P 414 mm 354 mm 396 mm 59 kg Versão Extraível Altura Profundidade Largura Peso TAMANHO 1: DMX 3 -N 2500 DMX 3 -H 2500 3P 465 mm 433 mm 316 mm 77 kg TAMANHO 2:DMX 3 -L 2500 DMX 3 -N/H/L 4000 3P 465 mm 433 mm 414 mm 108 kg OUTRAS CARACTERÍSTICAS ELÉTRICAS Tensão Nominal Ue: 690 Vac 50/60 Hz Tensão de Isolamento Ui:1 000 Vac 50/60 Hz Tensão Suportável de ImpulsoUimp: 12 kV Categoria de uso: B Temperatura Ambiente: -5°C to 70°CUmidade: + 55 °C com a umidade relativado ar à 95%, conforme IEC 68-2-30 VANTAGEM LEGRAND As dimensões gerais do disjuntor contribuem consideravelmente para um uso eficiente do espaço dentro do painel elétrico. A profundidade constante para todas as correntes nominais facilita a conexão dos barramentos. Observação: este disjuntoré montado com Kit Extraível 3

DISJUNT ORES ABER T OS DMX 3 Unidades LCD de trippingprecisas e de interface amigável | Além de fácil montagem e conexão, robustez e boa continuidade da operação, 3 tipos de unidade de proteção eletrônica permitem um ajuste preciso dos diferentes limites para valores de corrente e tempo de retardo. O resultado é uma proteção eficiente contra falhas elétricas enquanto mantém seletividade total com dispositivos à jusante. | O Display LCD permite que você monitore os valores de corrente medidos, lhe informa dos ajustes de falha e mantém um registro (da causa do último disparo e das operações de manutenção). Ajuste Ig Ajuste tg Ajuste tm Ajuste tr Mini-conector USB para o PC para testes Ajuste Ii Ajuste Ir Ajuste Im LEDs indicando operação correta Proteção de Neutro Unidade de proteção eletrônica MP4 LSIg 4 O único do mercado com bateria interna para o display, com autonomia de uso contínuo em até 10 horas.

DISJUNT ORES ABER T OS DMX 3 t Ir Ii tr I t Ir Im tr tm Ii I t I Ig tg t Ir Im tr tm Ii I As seguintes configurações são ajustáveis utilizando os seletores rotativos:• Tempo de retardo de longa duração para proteção contra sobrecarga: Ir • Tempo de operação da proteção com retardo de longa duração: tr • Proteção instantânea contra curto-circuitos com valores de corrente muito altos: Ii • Proteção de neutro: N• Tempo de retardo de curta duração para proteção contra curto-circuito fixo: Im = 10xIr UNIDADE DE PROTEÇÃO ELETRÔNICA MP4 LI REF 288 00 INFORMAÇÃO Todos os disjuntores DMX 3 vêm equipados com qualquer unidade de proteção MP4 LI, LSI ou LSIg de acordo com as suas necessidades. Você só precisa escolher e indicar as duas referências quando fizer o pedido – 1 para o disjuntor e 1 para a unidade de proteção. VANTAGEM LEGRAND Todas as unidades de proteção são equipadas com baterias para que você possa monitoraros parâmetros mesmo quando o disjuntor não estiver conectado. As seguintes configurações são ajustáveis utilizando os seletores rotativos:• Tempo de retardo de longa duração para proteção contra sobrecarga: Ir • Tempo de operação da proteção com retardo de longa duração: tr • Tempo de retardo de curta duração para proteção contra curto-circuito: Im • Tempo de operação da proteção com retardo de curta duração: tm • Proteção instantânea contra curto-circuitos com valores de corrente muito altos: Ii • Proteção de neutro: N UNIDADE DE PROTEÇÃO ELETRÔNICA MP4 LSI REF 288 01 UNIDADE DE PROTEÇÃO ELETRÔNICA MP4 LI REF 288 02 5 As seguintes configurações são ajustáveis utilizando os seletores rotativos:• Tempo de retardo de longa duração para proteção contra sobrecarga: Ir • Tempo de operação da proteção com retardo de longa duração: tr • Tempo de retardo de curta duração para proteção contra curto-circuito: Im • Tempo de operação da proteção com retardo de curta duração: tm • Proteção instantânea contra curto-circuitos com valores de corrente muito altos: Ii • Proteção de fuga à terra: Ig• Tempo de retardo para proteção de fuga à terra: tg• Proteção de neutro: N

DISJUNT ORES ABER T OS DMX 3 Acessórios de controlede rápida conexão | Você pode controlar o DMX 3 remotamente graças a gama de acessórios: bobina de mínima tensão, bobina de abertura, bobina de fechamento e comando motorizado. | Todos os acessórios de controle são conectados de forma prática no painel frontal do disjuntor, o qual é especialmente configurado para facilitar a conexão. | Todo o tipo de acessório é compatível com sua própria localização, de modo a evitar qualquer possível erro. Bobina de mínima tensão Bobina de abertura Bobina de fechamento Comando motorizado 6

DISJUNT ORES ABER T OS DMX 3 São dispositivos usados para a abertura remota instantânea do disjuntor aberto. Eles são geralmente controlados através de um contato do tipo NA. A oferta atual está disponível em diferentes tensões de alimentação (de 24V até 230V), compatíveis com correntes contínuas ou alternadas. Os dispositivos de disparo já vêm equipados com um conector rápido especial, para ser diretamente inserido no bloco de contatos auxiliares. Um contato auxiliar é conectado em série com a bobina, cortando sua alimentação quando os pólos principais são abertos. Todos os acessórios de controle podem ser facilmente instalados sem nenhuma ferramenta especial e em pouquíssimo tempo. A instalação deve ser feita no painel frontal do disjuntor aberto. Desse modo, a separação entre os circuitos de potência e os de controle é garantida. VANTAGEM LEGRAND A conexão elétrica é feita em tempo desprezível graças ao conector rápido presenteem todos os acessórios acima. NÚMERO DE CONTROLADORES AUXILIARES PARA O DMX 3 = 3 Bobina de abertura: 1Bobina de mínima tensão: 1Bobina de fechamento: 1 Caracterísitcas técnicas:• Tensão Nominal Un: 24 VA/=; 48 VA/=; 110 VA/=; 220 VA/= • Tolerância na tensão nominal: 70 a 110% Vn • Consumo de energia máximo (potência máxima por 180 ms): 500 VAA/500 W =• Potência contínua: 5 VAA/5 W = • Tempo máximo de abertura: 30 ms • Tensão de isolamento: 2 500 V 50 Hz por 1min• Tolerância ao pulso: à prova de surto 4 kV 1.2/50 μs BOBINA DE ABERTURA (ST) São dispositivos geralmente controlados por um contato do tipo NF. Ele abre instantaneamente o disjuntorse a tensão de alimentação cair abaixo de um certo nível e especialmente se o contato de controle for aberto. Esses disparadores são equipados com um dispositivo que limitao seu consumo após o circuito ser fechado. Caracterísitcas técnicas:• Tensão Nominal Un: 24 VA/=; 48 VA/=; 110 VA/=; 220 VA/= • Tolerância na tensão nominal: 85 a 110% Vn • Consumo de energia máximo (potência máxima por 180 ms): 500 VAA/500 W =• Potência contínua: 5 VAA/5 W = • Tempo de abertura: 60 ms • Tensão de isolamento: 2 500 V 50 Hz por 1min• Tolerância ao pulso: à prova de surto 4 kV 1.2/50 μs BOBINA DE MÍNIMA TENSÃO (UVR) Essas bobinas são usadas para controlar remotamente o fechamento dos contatos de alimentação do disjuntor. A mola do disjuntor deve ser carregada antes da ação das bobinas de fechamento. Elas são controladas por um contato do tipo NA. Caracterísitcas técnicas:• Tensão nominal Un: 24 VA/=; 48 VA/=; 110 VA/=; 220 VA/=• Tolerância na tensão nominal: 70 to 110% Vn • Consumo máximo de energia (força máxima por 180 ms): 500 VAA/500 W =• Força contínua: 5 VAA/5 W = • Tempo máximo de fechamento: 50 ms • Tensão de isolamento: 2 500 V 50 Hz for 1min• Tolerância ao pulso: à prova de surto 4 kV 1.2/50 μs BOBINAS DE FECHAMENTO (CC) 7

DISJUNT ORES ABER T OS DMX 3 8 São usados para recarregar a mola do disjuntor remotamente imediatamente após o fechamento do dispositivo. O aparelho pode deste modo ser novamente fechado quase imediatamente após uma operação de abertura. Para motorizar um DMX 3 é necessário adicionar uma bobina de abertura e uma bobina de fechamento. Se a tensão de alimentação dos controles falhar, ainda é possível recarregar a mola manualmente. Controles motorizados possuem contatos que cortam o fornecimento de energia do motor após a recarga completa da mola. São fáceis de montar, com apenas três parafusos. Características técnicas:• Tensão nominal Un: 24 VA/=, 48 VA/=, 110 VA/=, 230 VA/=• Tolerância na tensão nominal: 85 a 110% Vn• Tempo de recarga das espiras: 5s • Consumo máximo de energia: 140 VAA/140 W =• Corrente inicial: 2 até 3 In 0.1 s • Ciclo máximo: 2/min Fácil Identificação dos Acessórios de Controle | Dispositivos auxiliares elétricos são conectados no painel frontal dos blocos do terminal projetado para esse propósito. Os acessórios são identificados no painel frontal. | Como a capa de proteção tem janela, é fácil determinar quais dispositivos estão encaixados no disjuntor. COMANDO MOTORIZADO Os disjuntores DMX 3 extraíveis são entregues como padrão com obturadores de segurança prevenindo o acesso a terminais ligados. Eles possuem vários outros dispositivos de segurança, como:• Fechadura operadas por chave:Abertura dos contatos principaisDisjuntor na posição extraível• Bloqueios para:Contatos principais abertos Obturadores de contato fechados (para a posição removível)• Fechaduras de porta para prevenira abertura da porta do painel quandoos contatos do ACB estão fechados. PROTEÇÃO E ACESSÓRIOS BLOQUEADORES PARA UMA SEGURANÇA ELEVADA Versão extraível equipada com bloqueio por fechadura Versão fixa equipada com sistema de bloqueio • Fechaduras de porta para prevenia abertura da porta do painel quandos contatos do ACB estão fechados. Versão fixa equipada com sistema de bloqueio Observação: este disjuntoré montado com Kit Extraível

DISJUNT ORES ABER T OS DMX 3 9 CONTATOS DE SINALIZAÇÃO NÚMERO DE CONTATOS AUXILIARES PARA O DMX 3 = 10 4 contatos auxiliares como padrão (NA/NF)6 contatos auxiliares adicionais (NA/NF) DISPOSITIVO DE CARGA ELÉTRICA CONTATOS ADICIONAIS NA/NF 4 CONTATOS AUXILIARES (padrão) BOBINA DE FECHAMENTO BOBINA DE ABERTURA BOBINA DE MÍNIMA TENSÃO SINAL DA BOBINA DE FECHAMENTO SINAL DE DISPARADO SINAL ST DA BOBINA DE ABERTURA CONTROLE DA UNIDADE DE PROTEÇÃO CIRCUITO PRINCIPAL SINAL UVR DA BOBINA DE MÍNIMA TENSÃO PREPARADOPARA FECHAR MOLASCARREGADAS

DISJUNT ORES ABER T OS DMX 3 10 + Conexão:máxima adaptabilidade | A versão fixa do DMX 3 é equipada com terminais traseiros para conexão horizontal com barramentos. | Você pode mudar o tipo de conexão de acordo com a sua necessidade. O tipo dos terminais traseiros podem ser facilmente modificados de acordo com a sua necessidade. VERSÃO FIXA-ESCOLHA SEUS ACESSÓRIOS DE CONEXÃO: 3 POSSIBILIDADES O disjuntor é equipado com terminais traseiros para conexão horizontal TERMINAIS TRASEIROS PARA CONEXÃO PLANA ACOPLADORESPara qualquer situação em que seja necessária uma maior largura para uma conexão segura. (por exemplo barramentos de alumínio). Tamanho 1:3 tipos de acessórios- Para conexão plana3P: Ref. 288 86 - Para conexão vertical3P: Ref. 288 88 - Para conexão horizontal3P: Ref. 288 90 Tamanho 1:3P: Ref. 288 84 + Ref. 288 82 TERMINAIS TRASEIROS PARA CONEXÃO VERTICALEsse tipo de conexão usa 2 acessórios:os terminais anteriores para conexão plana, que devem ser acoplados com os de conexão vertical. Tamanho 1:3P: Ref. 288 84 Tamanho 2:3P: Ref. 288 92

11 DISJUNT ORES ABER T OS DMX 3

DISJUNT ORES ABER T OS DMX 3 12 2 TIPOS DE AJUSTEConector reversível para conexão vertical ... ... ou horizontal. Conexão: Máximaadaptabilidade (continuação) | A versão extraível é equipada com terminais traseiros para conexão plana com barramentos. VERSÃO EXTRAÍVEL-ESCOLHA SEUS ACESSÓRIOS DE CONEXÃO O disjuntor é equipado com terminais traseiros para conexão plana CONEXÃO PLANA DOS TERMINAIS TRASEIROS DO DISJUNTOR Tamanho 1:3P: Ref. 288 96 Tamanho 2:3P: Ref. 288 94 A versão extraível do disjuntor DMX 3 é equipada com terminais traseiros para conexão plana com barramentos. Você pode facilmente transformaresses terminais no tipo vertical ou horizontalusando o único conector reversível. O disjuntor é equipado com terminais

13 DISJUNT ORES ABER T OS DMX 3 CONEXÕES: ALGUMAS RECOMENDAÇÕES! Possibilitam a conexão elétrica do equipamento e também são responsáveis por uma porção considerável de sua dissipação térmica.Conexões nunca devem ser sub-dimensionadas.Placas ou terminais devem ser usados sobre uma área máxima.A dissipação de calor é melhorada se feita pelo arranjo dos barramentos verticalmente. Para qualquer número de barras conectadas, coloque o maior número de barras na parte superior do terminal.Evite dispor as barras lado à lado: isso causa pouca dissipação e vibrações.Use espaçadores entre as barras para manter uma distância entre elas que seja equivalente a no mínimo a espessura das mesmas. VERSÃO EXTRAÍVEL: EXEMPLOS DE CONEXÕES A versão extraível dos disjuntores DMX 3 é equipada com terminais traseiros para conexão plana com barramentos. Você pode facilmente transformar estes terminais no tipo horizontal ou vertical usando um conector reversível único

DISJUNT ORES ABER T OS DMX 3 14 Continuidade do serviçoe segurança ampliada | Inversores de fontes resolvem a dupla necessidade de continuidade do serviço e maior segurança. Tradicionalmente usado em hospitais, construções públicas, indústrias com processos de produção contínua, aeroportos e aplicações militares, inversores de alimentação estão sendo cada vez mais procurados para novas aplicações como telecomunicações e processamento computacional ou no gerenciamento de fontes de energia, notavelmente nas “energias limpas”. Led de alarme (se vermelho) Led de controle eletrônico de alimentação (OK se verde) Led de controle eletrônico da ordem da caixa: disjuntor fechando (vermelho) disjuntor abrindo (verde) Modo MANUAL Led de disjuntor disparado (vermelho) Modo AUTOMÁTICO Display do valor de tensão Led indicador de presença de tensão (vermelho = tensão presente) Abre/Fecha a linha de disjuntores Principal/Secundária Led de status do disjuntoraberto (=verde) ou fechado (=vermelho) Led de disjuntornão inserido (=vermelho)

15 DISJUNT ORES ABER T OS DMX 3 Uprinc: ausente Uprinc: ausente? Uprinc: presente? Q1: aberto Q1: fechado Q2: fechado Q2: aberto retorna ao estado normal Umain: present Usec presente? Temporização SC: 0,1 to 10s Temporização S1: 0,5 to 120s Temporização SC1: 3 to 120s Temporização S: 0,5 to 120s sim sim sim não não não Uprinc: presenteUsec: ausenteQ1: fechadoQ2: aberto Uprinc : ausenteUsec : presenteQ1: abertoQ2: fechado Todos os disjuntores abertos DMX³ (versões fixa e extraível) podem ser montados com um sistema de intertravamento que garante “segurança mecânica” no ato da inversão da fonte de alimentação. O intertravamento é realizado usando um sistema de cabos e unidades de intertravamento montados em cada disjuntor. Esse sistema permite que hajam dispositivos de diferentes tamanhos e tipos (3P, 4P, fixo, extraível) para serem interligados. Os dispositivos DMX³ podem ser instalados em configurações diferentes dentro do painel.Esse sistema de intertravamento mecânico pode ser suplementado por comandos motorizados e uma unidade de controle automatizado, tornando o inversor totalmente automático.A unidade de controle automático Legrand ref. 261 93 permite que se gerencie facilmente a troca automática de duas fontes de alimentação.Controlada por um microprocessador, a unidade é totalmente programável. Todos os parâmetros são ajustáveis: valores dos limites de tensão, temporização entre as trocas, inicialização de um gerador.... INVERSORES DE ALIMENTAÇÃO AUTOMÁTICOS Painel de controle de um inversor de alimentação com uma unidade de controle automatizado Ref. 261 93 VANTAGEM LEGRAND Graças aos displays digitais e diferentes LEDs é possível observar permanentemente o estadodo inversor, assim como a presença e o valor da tensão em cada fonte de energia. Exemplo de algoritmo para o funcionamento de um inversor de alimentação automatizado

DISJUNT ORES ABER T OS DMX 3 16 D1 D2 D1 D2 G Configurações flexíveis (Exemplos de inversores de fontes de alimentação) | Inversores de fontes garantem as seguintes funções: - Trocar entre uma fonte principal e uma fonte secundária para alimentar os circuitos que necessitam de serviço contínuo (por motivo de segurança) ou com o propósito de economizarenergia (quando a fonte secundária é diferente da rede).- Gerenciamento do funcionamento da fonte secundária (gerador de energia) alimentandoos circuitos de segurança. FORNECIMENTO DE ENERGIA SECUNDÁRIA (SEM PRIORIZAÇÃO DE CARGA) Os dois dispositivos DMX 3 (D1 e D2) estão conectados à um barramento central em comum. Como não estão simultaneamente carregados, eles podem estar no mesmo painel. FORNECIMENTO DE ENERGIA SECUNDÁRIA (COM PRIORIZAÇÃO DE CARGA) Os dois dispositivos DMX 3 (D1 e D2) não estão simultaneamente carregados e podem então ser instalados na mesma caixa de proteção. D3 pode ser carregado ao mesmo tempo que D1, e deve ser instalado em um painel separado. D1 Circuitos sem prioridade Circuitos prioritários D2 D3 G circuitos semprioridade circuitosprioritários D1 D2 D3

17 DISJUNT ORES ABER T OS DMX 3 D2 D1 D1 D2 DUPLO FORNECIMENTO DE ENERGIA (POTÊNCIA TOTAL) DUPLO FORNECIMENTO DE ENERGIA (POTÊNCIA REDUZIDA COM CARGAS PRIORITÁRIAS) Os dois dispositivos DMX 3 (D1 e D2) captam corrente emum barramento em comum.Eles só podem ser instalados no mesmo painel se a soma de suas correntes não excedero valor permitido para o tamanho recomendado. D1 D3 D4 D2 Grupo 1 de circuitos sem prioridade Grupo 2 de circuitos sem prioridade Circuitos prioritários grupo 1de circuitossem prioridade grupo 2de circuitossem prioridade circuitosprioritários D1 D3 D4 D2

DISJUNT ORES ABER T OS DMX 3 18 Configurações flexíveis (Exemplos de inversores de fontes de alimentação) (continuação) | Dispositivos DMX³ podem ser montados com um mecanismo de intertravamento que garante “segurança mecânica” no ato da inversão da alimentação. | O intertravamento é realizado usando unidades de intertravamento montados ao lado dos dispo- sitivos com um sistema de cabos.

19 DISJUNT ORES ABER T OS DMX 3 D3 D1 D2 D3 D1 D2 G D3 D1 D2 G D2 D1 O exemplo a seguir apresenta três disjuntores com um duplo intertravamento mecânico para o disjuntor D2. D1 e D3 estão fornecendo a eletricidade para 2 transformadores. Existem6 combinações de intertravamento possíveis aqui. D1 D2 D3 0 0 0 1 0 0 0 0 1 0 1 0 1 1 0 0 1 1 1 0 1 O exemplo a seguir apresenta três disjuntores com intertravamento mecânico duplo para o disjuntor D2. É uma versão possível do arranjo anterior, apresentando 4 combinações. D1 e D3 alimentam circuitos independentes. D2 é usado no caso de emergência para circuitos prioritários. D1 D2 D3 0 0 0 1 0 0 0 0 1 1 0 1 0 1 0 Os três disjuntores DMX³ são conectados em um barramento em comum. D1 e D2 estão fornecendo energia de outros dois transformadores diferentes e D3 de um gerador de energia (no caso de emergência). Para essa configuração todos os três disjuntores podem ser simultaneamente abertos. A qualquer hora, apenas um disjuntor pode ser carregado. Os seguintes dados na tabela são todos combinações possíveis para um intertravamento mecânica de 3 disjuntores. INTERTRAVAMENTO MECÂNICO PARA 3 DISJUNTORES D1 D2 D3 0 0 0 1 0 0 0 1 0 0 0 1 D1 é usado para o fornecimento de energia principal da instalação (funcionamento normal),D2 para fornecimento de energia de emergência via gerador de energia (no caso de falha no principal).Para essa configuração os dois disjuntores podem estar simultaneamente abertos, masnão podem ser fechados ao mesmo tempo. INTERTRAVAMENTO MECÂNICO PARA 2 DISJUNTORES D1 D2 0 0 1 0 0 1 0 = disjuntor aberto 1 = disjuntor fechado 0 = disjuntor aberto 1 = disjuntor fechado INFORMAÇÃO Esse sistema permite que dispositivos de diferentes tamanhos e tipo sejam intertravados. O sistema de cabos fornece a flexibilidade para instalar dispositivos DMX 3 em uma configuração vertical na mesma caixa de proteção ou horizontal em diferentes colunas.

DISJUNT ORES ABER T OS DMX 3 20 Sistema de intertravamento mecânico de fácil instalação (A escolha do cabo para o intertravamento mecânico) | O intertravamento mecânico é configurado usando cabos e um dispositivo de intertravamento e pode bloquear 2 ou 3 dispositivos, que devem ser de diferentes tipos na configuração vertical ou horizontal. | O dispositivo de intertravamento é montado no lado direito do disjuntor aberto. Dispositivo de intertravamento mecânico Cabo para intertravamento mecânico

21 DISJUNT ORES ABER T OS DMX 3 V = 800÷2000 mm V = 800÷2000 mm H = 725÷2000 mm H = 725÷2000 mm Comprimento (mm) Tipo Ref. 2 600 1 289 20 3 000 2 289 21 3 600 3 289 22 4 000 4 289 23 4 600 5 289 24 5 600 6 289 25 2 DMX³ – CONFIGURAÇÃO HORIZONTAL TABELA DE SELEÇÃO DO COMPRIMENTO DO CABO EXEMPLOS PARA 3 DISJUNTORES ABERTOS Distância entre os disjuntores abertos (mm) Horizontal 725 mm 1 000 mm 1 450 mm 2 000 mm Vertical 800 mm Tipo 2 Tipo 3 Tipo 4 Tipo 5 1 000 mm Tipo 3 Tipo 3 Tipo 4 Tipo 5 1 600 mm Tipo 4 Tipo 5 Tipo 5 Tipo 6 2 000 mm Tipo 5 Tipo 5 Tipo 6 Tipo 6 2 DMX³ - CONFIGURAÇÃO VERTICAL 3 DMX³ - CONFIGURAÇÃO VERTICAL + HORIZONTAL Comprimento decabo necessário: L = 1570 + V Comprimento decabo necessário: L = 1430 + V + H Comprimento decabo necessário: L = 1430 + H

DISJUNT ORES ABER T OS DMX 3 22 Sinta-se à vontade para escolher um painel XL 3 totalmente adaptável | É muito fácil criar a configuração que você quiser graças aos diferentes tamanhos disponíveis do painel XL³ 4000: 2 larguras e 3 profundidades. | Um completo leque de acessórios, como chapas de fixação e placas planas, facilita a integração dos dispositivos DMX³ dentro dos painéis XL³. XL 3 4000: largura de 600 ou 850 mm

23 DISJUNT ORES ABER T OS DMX 3 INTEGRAÇÃO COM PAINÉIS XL³ 4000 VANTAGEM LEGRAND Espaço otimizado e largura reduzida do painel de distribuição principal: XL³ 4000 – painéis de 600 mm de lagura podem ser equipadas com 2 disjuntores aberto graças ao seu tamanho compacto. O tamanho correto do painel, e, desse modo, a potência a ser dissipada, é obtido pela adaptação da profundidade da combinação:- 725 mm no mínimo para até 2 500 A- 975 mm no mínimo para até 4 000 A TAMANHO 1 DMX 3 2500 TAMANHO 2 DMX 3 2500 E DMX 3 4000 XL³ 400036 MÓDULOSLARGURA UTILIZÁVELDE 850 MM 3P 3P FIXO OU EXTRAÍVEL FIXO OU EXTRAÍVEL Profundidade do painel: 725 ou 975 mm Profundidade do painel: 725 ou 975 mm para até 2 500 A 975 mm para até 4 000 A TAMANHO 1 DMX 3 2500 TAMANHO 2 DMX 3 2500 E DMX 3 4000 XL³ 400024 MÓDULOSLARGURA UTILIZÁVELDE 600 MM 3P 3P FIXO OU EXTRAÍVEL FIXO OU EXTRAÍVEL Profundidade do painel: 725 ou 975 mm Profundidade do painel: 725 ou 975 mm para até 2 500 A 975 mm para até 4 000 A

DISJUNT ORES ABER T OS DMX 3 24 6 00 Sinta-se à vontade para escolher um painel XL 3 totalmente adaptável (continuação) | Disjuntores DMX 3 são montados em placas horizontais. | Quatro placas diferentes estão disponíveis para a versão fixa ou extraível do disjuntor e para painéis XL³ 4000 de 24 módulos (600 mm de largura) e 36 módulos (850 mm de largura).Elas consistem em uma placa horizontal e uma travessa de reforço DMX 3 VERSÃO FIXA DMX 3 VERSÃO EXTRAÍVEL Observação:este disjuntoré montado com Kit Extraível

25 DISJUNT ORES ABER T OS DMX 3 Dispositivos DMX³ são colocados sobre a placa e fixados usando porcas e parafusos.O uso de talhas é extremamente recomendado para colocar os dispositivos DMX³ sobre a placa. Todas as chapas frontais metálicas XL³ 4000 são equipadas com articulaçõese travas que facilitam a instalação e operações de manutenção. TABELA DE SELEÇÃO DE PLACAS DE FIXAÇÃO TABELA DE SELEÇÃO DE CHAPAS FRONTAIS Versão DMX³ Fixo DMX³ Extraível Tipo de Painel XL³ 4000 24 módulos (600 mm de largura) 36 módulos (850 mm de largura) 24 módulos (600 mm de largura) 36 módulos (850 mm de largura) DMX³ - N 2500DMX³ - H 2500DMX³ - L 2500 3P 207 51 207 52 207 53 207 54 DMX³ - N 4000DMX³ - H 4000DMX³ - L 4000 3P Versão DMX³ Fixo DMX³ Extraível Tipo de Painel XL³ 4000 24 módulos (600 mm de largura) 36 módulos (850 mm de largura) 24 módulos (600 mm de largura) 36 módulos (850 mm de largura) DMX³ - N 2500DMX³ - H 2500 3P 209 38 209 48 209 38 209 48 DMX³ - L 2500 3P 209 38 209 38 DMX³ - N 4000DMX³ - H 4000DMX³ - L 4000 3P 209 38 209 38 PRINCÍPIO DE MONTAGEM No XL³, os dispositivos DMX³ e barramentos associados são organizados de acordo com um princípio idêntico para todas as potências, que é a possibilidade de se montar três barramentos e dois dispositivos por painel. A altura de instalação de unidades DMX 3 é sempre 600 mm não importa o tipo ou tamanho do dispositivo. Quando 2 dispositivos DMX 3 são instalados na mesma célula, isso deixa pelo menos 600 mm úteis para dispor os barramentos.

26 DISJUNTORES ABERTOS Dispositivos DMX³ 2500 DMX³ 4000 50 kA 65 kA 100 kA 50 kA 65 kA 100 kA Caixa Tamanho 1 Tamanho 1 Tamanho 2 Tamanho 2 Tamanho 2 Tamanho 2 Quantidade de pólos 3P - 4P 3P - 4P Versões ﬁ xa - extraível ﬁ xa - extraível Características de funcionamento Corrente nominal In à 40° C (A) 800-1000-1250-1600-2500 3200-4000 Tensão nominal de isolação Ui (V) 1000 1000 Tensão de impulso Uimp (kV) 12 12 Tensão nominal de utilização (50/60Hz) Ue (V) 690 690 Proteção do neutro (% In) OFF-50-100 OFF-50-100 Categoria de utilização B B Capacidade de ruptura Icu (kA) 230 VA 50 65 100 50 65 100 415 VA 50 65 100 50 65 100 500 VA 50 65 100 50 65 100 600 VA 50 60 75 50 65 75 690 VA 50 55 65 50 65 65 Capacidade nominal de interrupção de curto-circuito em serviço ICS (% Icu) 100% 100% Capacidade nominal de fechamento em curto-circuito Icm (kA) 230 VA 105 143 220 105 143 220 415 VA 105 143 220 105 143 220 500 VA 105 143 220 105 143 220 600 VA 105 132 165 105 143 165 690 VA 105 121 143 105 143 143 Corrente suportável de curta duração Icw (kA) para t = 1 s 230 VA 50 65 85 50 65 85 415 VA 50 65 85 50 65 85 500 VA 50 65 85 50 65 85 600 VA 50 60 75 50 65 75 690 VA 50 55 65 50 65 65 Tempo de manobra abertura 15ms 15ms fechamento 30ms 30ms Resistência (ciclos) mecânico 10000 10000 elétrico 5000 5000 Temperatura funcionamento -5°C to +70°C -5°C to +70°C estocagem -25°C to +85°C -25°C to +85°C DMX³ características técnicas 286 68 + 288 02 286 26 + 288 02

27 DMX³ características técnicas (continuação) 288 03 288 00 288 02 UNIDADES DE PROTEÇÃO Unidades de proteção eletrônica Unidade com tela touchscreen Unidade com tela LCD e cursores LSI LSIg LI LSI LSIg Proteção por retardo de longa duração contra sobrecargas Ir regulável de 0,4 à 1,0 x In por passo de 0,02 • • • • • tr regulável: 5-10-20-30 s • • • • • Proteção por retardo de curta duração contra os curtos-circuitos Im regulável : 1,5-2-2,5-3-4-5-6-8-10 x Ir • • • • tm regulável : 0-0,1-0,2-0,3-1 (1) s • • • • Proteção instantânea Ii regulável : OFF-2-3-4-6-8-10-12-15 x In • • • • • Proteção de fuga à terra Ig regulável : OFF-0,2-0,3-0,4-0,5-0,6-0,7-0,8-1 x In • • tg regulável : 0,1-0,2-0,5-1 s • • Tela LCD colorido-touchscreen • • LCD monocromática • • • Medições e exibições (Valores instantâneos, máximos e médios, retardo regulável) Corrente • • • • • Tensões Ph/N e Ph/Ph • • Potências (P, Q, A) totais e por fase • • Frequência • • Fator de potência total e por fase • • Potência (ativa e reativa) • • Taxa de distorção harmônica • • Posição: aberto/fechado/defeito • • • • • Data, hora e causa do último disparo • • • • • Proteção requerida • • • • • Registros Contador de disparo • • • • • Corrente não cortada • • • • • Datas, horas e causas dos 20 últimos disparos • • • • • Pico de tensão • • Regulagem desenergizado • • • • • Leitura dos históricos desenergizado • • • • • Conexões e comunicação Porta USB para software de diagnóstico • • • • • Borneira para auxiliares • • • • • Supervisório (porta RS485/Modbus) opção opção opção opção opção Sinalização e alarmes Sobreaquecimento 75ºC • • • • • Seletividade lógica • • • • • Gestão das cargas não prioritárias • • Retorno de potência: 0,1 a 20 s - 5 a 100% Ir • • Desequilíbrio de corrente : 1 a 3600 s -100 a 600 V • • Tensão Ph/N maxi. : 0,1 a 20 s - 60 a 400V • • Tensão Ph/N mini. : 0,1 a 20 s - 10 a 400V • • Desequilíbrio de tensão Ph/N : 0,1 a 20s - instantânea • • Inversão da rotação das fases • • Frequência min e max. : 45 a 500 Hz - 0,1 a 20 s • • (1) Unicamente com unidade de proteção touchscreen

28 DMX 3 2500 e 4000 Disjuntores abertos de 800 até 4000 A Disjuntores abertos equipados com:- unidade de proteção eletrônica (a ser encomendada juntamente para instalação em fábrica). Por favor peça no formulário de pedido do DMX 3 - contatos auxiliares Emb. Ref. Versão Fixa Fornecida com terminais traseiros para conexão horizontal DMX 3 - N 2500 Tamanho 1 Capacidade de ruptura Icu 50 kA (415 VA) 3P In (A) 1 286 21 800 1 286 22 1000 1 286 23 1250 1 286 24 1600 1 286 25 2000 1 286 26 2500 DMX 3 - H 2500 Tamanho 1 Capacidade de ruptura Icu 65 kA (415 VA) 3P In (A) 1 286 41 800 1 286 42 1000 1 286 43 1250 1 286 44 1600 1 286 45 2000 1 286 46 2500 DMX 3 - L 2500 Tamanho 2 Capacidade de ruptura Icu 100 kA (415 VA) 3P In (A) 1 286 61 800 1 286 62 1000 1 286 63 1250 1 286 64 1600 1 286 65 2000 1 286 66 2500 DMX 3 - N 4000 Tamanho 2 Capacidade de ruptura Icu 50 kA (415 VA) 3P In (A) 1 286 27 3200 1 286 28 4000 DMX 3 - H 4000 Tamanho 2 Capacidade de ruptura Icu 65 kA (415 VA) 3P In (A) 1 286 47 3200 1 286 48 4000 DMX 3 - L 4000 Tamanho 2 Capacidade de ruptura Icu 100 kA (415 VA) 3P In (A) 1 286 67 3200 1 286 68 4000 286 26 + 288 02 286 68 + 288 02

29 DMX 3 2500 e 4000 unidades de proteção eletrônicas Os disjuntores DMX³ 2500 e 4000 podem ser equipados com unidades de proteção eletrônica MP4 (a serem encomendadas junto para instalação em fábrica) possibilitando ajustes realmente precisos das condições de proteção, enquanto mantém total seletividade dos dispositivos à jusante.Tela LCD integrada para mostrar: valores de corrente, ajuste de falhas e registro.As unidades de proteção MP4 são equipadas com baterias para energização no caso de falha principal ou quando o disjuntor está aberto ou não conectado. Configurações e curvas (p. 36 à 39) Emb. Ref. Unidade de proteção eletrônica MP4 LI 1 288 00 Unidade de proteção eletrônica com tela LCD que mostra os ajustes de Ii, Ir, tr Unidade de proteção MP4 LSI 1 288 01 Unidade de proteção eletrônica com tela LCD que mostra os ajustes de Im, tm, Ir, tr e Ii Unidade de proteção eletrônica MP4 LSIg 1 288 02 Unidade de proteção eletrônica com tela LCD que mostra Im, tm, Ir, tr, Ii, Ig e tg Emb. Ref. Unidade de proteção eletrônica MP6 com tela de LCD colorido touchscreen Medição e exibição dos valores instantâneos, máximos, médios e regulagens dos tempos de retardo Registro dos picos de tensão Sinalização e histórico das falhas Visualização gráfica dos parâmetrosIndicador de manutenção Unidade LSI 1 288 03 Regulável : Ir, tr, Im, tm, Ii Unidade LSIg 1 288 04 Regulável : Ir, tr, Im, tm, Ii, Ig, tg Acessórios para unidades de proteção eletrônica 1 288 05 (1) Módulo de comunicação para unidades de proteção eletrônica DMX³ 1 288 06 Fonte de energia externa 12V DC para unidades de proteção eletrônica DMX³ 1 288 07 (1) Módulo de aterramento para unidades de proteção eletrônica DMX³ 1 288 11 (1) Neutro externo 1 288 12 (1) Módulo programável para dados de saída para unidades de proteção eletrônica Ii tr Ir t(s) I(A) Ir Im Ii tm tr t(s) I(A) Ir Im li tm tg lg tr t(s) I(A) t(s) I(A) (1) Acessórios opcionais, a serem encomendados junto com uma unidade de proteção eletrônica e um disjuntor aberto DMX³ para instalação em fábrica 288 00 288 01 288 03 288 02 Ir Im li tm tg lg tr t(s) I(A) t(s) I(A)

30 DMX 3 2500 e 4000 acessórios e auxiliares Emb. Ref. Auxiliares de controle e sinalização Bobina de abertura Quando energizado, o disjuntor será disparado 1 288 48 24 VA/= 1 288 49 48 VA/= 1 288 50 110 VA/= 1 288 51 230 VA/= Bobina de mínima tensão Quando a bobina é desenergizada, o disjuntoré disparado 1 288 55 24 VA/= 1 288 56 48 VA/= 1 288 57 110 VA/= 1 288 58 230 VA/= Bobina de mínima tensão com retardo Para ser utilizado com bobina de mínima tensão 1 288 62 110 VA/= 1 288 63 230 VA/= Comando motorizado Para motorizar um DMX, é possível anexar uma bobina de abertura e uma bobina de fechamentoÉ entregue com um contato de mola carregada 1 288 34 24 VA/= 1 288 35 48 VA/= 1 288 36 110 VA/= 1 288 37 230 VA/= Bobinas de fechamento Permitem fechamento remoto do disjuntor se a mola de fechamento estiver carregada 1 288 41 24 VA/= 1 288 42 48 VA/= 1 288 43 110 VA/= 1 288 44 230 VA/= Contato sinalizador para auxiliares 1 288 16 Contato sinalizador para bobina de abertura, bobina de mínima tensão e bobinas de fechamento Acessórios 1 288 25 Dispositivo de erro de inserçãoPrevine a inserção de um disjuntor extraível em uma base incompatível 1 288 23 Contador de operaçõesConta o número total de ciclos operacionais do dispositivo 1 288 14 Contato “pronto para fechar” com molas carregadas 1 288 15 Contato de sinalização adicional 1 288 22 Selamento de porta IP 40 1 288 79 Alça de transporte 1 288 13 Contato de posição 6 NA/6 NF 288 51 288 58 288 37 288 44 288 32 + 288 33 288 15 Emb. Ref. Bloqueio Bloqueio de teclado na posição “aberto” 1 288 30 Fechadura profalux (chave inclusa) - para ser montada no suporte ref. 288 28 1 288 31 Fechadura ronis (chave inclusa) - para ser montada no suporte ref. 288 28 1 288 28 Suporte para duas fechaduras profalux/ronis Bloqueio de teclado na posição removida Montagem da trava nas 3 posições básicas: inserida/teste/extraída 1 288 32 Fechadura profalux (chave inclusa) 1 288 33 Fechadura ronis (chave inclusa) Bloqueio de portas Previne a abertura da porta com o disjuntor ligado 1 288 20 Fechadura bloqueio portas Travas de teclado na posição “aberta” 1 288 21 Bloqueio posição “aberto” para DMX 3 (trava não fornecida) 1 288 26 Bloqueio posição “aberto” para disparadores (trava não fornecida) Equipamento para conversão de um dispositivo ﬁ xo em extraível 3P Bases para dispositivo extraível 1 289 02 Para DMX 3 tamanho 1 1 289 04 Para DMX 3 tamanho 2 Kit de transformação para a versão extraível 1 289 09 Para DMX 3 tamanho 1 1 289 11 Para DMX 3 tamanho 2

31 DMX 3 2500 e 4000 equipamento para inversores de alimentação Emb. Ref Unidade de controle automatizado Para definir as condições da inversão da fonte de alimentação, ligar/desligar o gerador, aquisição de status para disjuntores DMX e DPX (aberto/fechado)Fonte de alimentação: 230 VA e 12-24-48 V= Conexão por terminais plug-in 1 261 93 Unidade Padrão 1 261 94 Unidade de comunicação, permite transmissão de dados (porta RS 485) 261 93 288 64 Equipamento para inversores de alimentação O intertravamento mecânico é definido usando cabos e pode interligar 2 ou 3 dispositivos, que podem ser de tipos diferentes em uma configuração vertical ou horizontalA unidade de intertravamento é montada no lado direito do dispositivo 1 288 64 Interligação para DMX³ tamanho 1 1 288 65 Interligação para DMX³ tamanho 2 Cabo de intertravamento 1 289 20 Tipo 1 (2600 mm) 1 289 21 Tipo 2 (3000 mm) 1 289 22 Tipo 3 (3600 mm) 1 289 23 Tipo 4 (4000 mm) 1 289 24 Tipo 5 (4600 mm) 1 289 25 Tipo 6 (5600 mm) DMX 3 2500 e 4000 terminais de conexão Emb. Ref. Terminais de conexão 3P Para DMX³ tamanho 1 versão ﬁ xa 1 288 84 Para conexão nivelada com barrasA ser fixo em terminais traseiros horizontaisdo disjuntor. Passo 85 mm 1 288 82 Para conexão vertical com barrasEsses terminais são usados para transformar uma conexão nivelada em uma conexão vertical. Passo 85 mm A ser fixo em um terminal ref. 288 84 Para DMX³ tamanho 1 versão extraível 1 288 96 Para conexão vertical ou horizontal com barrasA ser fixo em terminais traseiros planosdo disjuntor. Passo 106 mm Para DMX³ tamanho 2 versão ﬁ xa 1 288 92 Para conexão nivelada com barrasA ser fixo em terminais traseiros horizontaisdo disjuntor. Passo 130 mm Para DMX³ tamanho 2 versão ﬁ xa ou extraível 1 288 94 No DMX³ versão fixa : - Para conexão vertical com barras - A ser fixo no terminal 288 92 No DMX³ versão removível: - Para conexão vertical ou horizontal com barras - A ser fixo diretamente em terminais traseiros planos do disjuntor - Passo 130 mm Terminais de conexão para DMX³ tamanho 1 versão ﬁ xa A ser fixo em terminais traseiros horizontais 3P do disjuntor 1 288 86 Para conexão plana com barras 1 288 88 Para conexão vertical com barras 1 288 90 Para conexão horizontal com barras 288 84 288 94 288 82 288 96 288 91 Dimensões (p.30 até 33) Características técnicas (p. 35)

32 DMX 3 2500 e DMX 3 -I 2500 - tamanho 1 dimensões Terminais traseiros versão ﬁ xa Terminais traseiros para conexão vertical com barrasRef. 288 82 Terminais traseiros para conexão nivelada com barrasRef. 288 84 ■ Versão ﬁ xa - tamanho 1 136,5 130,5 273261 107,5 215 132223.5 59 35 115 414 357 90 20 74 82 14 30 ø 11 85 85 15 20 60 50 70 40 Ø 9 x 4 R 1 Ø 11 x 2 50 36 58 30 20 60 85 85 40 50 70 Ø 9 48.5 60 50 70 40 Ø 9 x 4 Ø 11 x 4 48.5 30 8 8

33 ■ Versão ﬁ xa - tamanho 1 (continuação) Terminais para conexão nivelada com barras Ref. 288 86 35 49.5 308 116.5 116.5 50 70 50 70 M 8 70 40 17.5 Ø 13 70 1 3 20 20 52.5 70 40 70 Ø 13 ■ Versão extraível - tamanho 1 158 316 465 417 30 226 80 80 74 51 116 113 76 350 111 116.5 116.5 41.5 41.5 80 Ø 9 115 151 473 50 220 170 80 110 48 Vista traseira Terminais traseiros para conexão vertical ou horizontal com barras Ref. 288 96 50 70 50 70 Ø 9 x 4 50 R 1 20 58 36 30 Ø 11 x 2 Terminais para conexão vertical com barras Ref. 288 88 Terminais para conexão horizontal com barras Ref. 288 90

34 DMX 3 2500, DMX 3 -I 2500, DMX 3 4000 - tamanho 2 dimensões Terminais traseiros versão ﬁ xa Versão 3P Terminais traseiros para conexão nivelada com barrasRef. 288 92 Ref. 288 92 ■ Versão ﬁ xa - tamanho 2 O K C M A N A U T c h a r g e d 198 175 350 396 357 90 414 115 30 30 14 74 82 36 223.5 132 59 21 35 15 130 130 Ø 11 70 30 10 10 10 25 35 35 15 15 14 70 15 100 100 100 50 Ø 10 Ø 11 70 70 100 51 130 130 100 Ø 10

35 138 138 V V MAIN LINE V PRESENCEL1 L2 L3 SECONDARY LINE V PRESENCEL1 L2 L3 ALARMPOWER CLOSED/OPEN CLOSED/OPENORDER CLOSED/OPENORDER NOT INSERTED TRIPPED CLOSED/OPEN NOT INSERTED TRIPPED LOAD MAN SEC MAIN RESET SET AUT 144 144 Dimensões e corte da placa frontal do painel DMX 3 2500 e 4000 unidades de controle automatizado para inversores de alimentação ■ Funções Unidade padrão ref. 261 93Usada para ajustar e gerenciar as condições de operação da inversão de fonte (DMX³):- Controle remoto (abertura fechamento) dos MCBs- Saída do microprocessador da unidade (segurança positiva)- I/O programável- Leitura de tensão: trifásico fase-neutro fase-a-fase- Controle (on/off) do conjunto gerador- Indicação do estado dos MCBs (aberto/fechado/disparado)- Inversão de fonte bloqueada no caso de: • Disparo de um ou dois dispositivos • se um ACB removível não estiver inserido na sua base, tornandoo comando “abrir/fechar” da unidade inoperativo Unidade de comunicação ref. 261 94Todas as funções padrão, mais:- Leitura de tensão máxima- Leitura da direção de rotação de fase- Leitura de frequência- Comunicação: transmissão de dados via a porta RS 485(protocolo Modbus) ■ Características técnicas Fonte de alimentação: 187 to 264 VA 9 to 65 V= Frequência: 45 a 65 HzUn: 80 to 690 VA Relé de controle (1 e 4): 1 NA - 12 A - 250 VA 1 NA - 5 A - 250 VA 1 NA/NF - 5 A - 250 VA Secção-transversal de cabo: 0.2 a 2.5 mm 2 Dimensões (LarguraXalturaXprofundidade): 144 x 144 x 90 mmProteção: IP 20 na parte de trásIP 41 na frenteIP 54 na frente com tela protetoraTemperatura de operação: -20ºC até +60ºC Faixa operacional Faixa de tensão primária/secundária 70-98 % Un Faixa de ausência de tensãoprimária/secundária 60-85 % Un Tempo de retardo mínimo de tensão primária/secundária 0.1-900 s Tempo de retardo de ausência de tensão principal/secundária 0.1-30 s Tempo de retardo operacional do gerador 0-900 s Tempo de retardo de troca principal-secundário 0.1-90 s Tempo de retardo de presença da linha principal 1-3600 s Tempo de retardo de troca secundário-principal 0.1-90 s Tempo de retardo de parada do conjunto gerador 1-3600 s ■ Versão extraível - tamanho 2 O K C M A N A U T c h a r g e d 207 414 117 53 350 465 74 98.5 228.5 417 30 100 100 78 113 159 318 170 80 48 77 77 130 130 473 70 100 70 100 M10 Vista traseira 3P Versão 3P Terminais traseiros para conexão vertical ou horizontal com barras Ref. 288 94 70 60 35 35 35 16 30 10 70 100 100 Ø 10.5 (4x) Ø 1

36 • Tempo de retardo de longa duração para proteção contra sobrecarga: IrIr de 0,4 to 1 x In (6 + 6 passos) em dois seletores (0,4 ÷ 0,9, em passos de 0,1 and 0,0 ÷ 0,1, por passos de 0,02) • Tempo de operação da proteção com retardo de longa duração: trtr - a 6 x Ir (4 + 4 passos) tr = 5-10-20-30 s (MEM ON) 30-20-10-5 s (MEM OFF) • Proteção instantânea contra curto-circuitos com valores de corrente muito altos: IiIi de 2 to 15 x In ou Icw (9 passos) Ii = 2-3-4-5-6-8-10-12-15 x In ou Icw • Proteção de neutro: IN = I-II-III-IV x Ir (0-50-100-100 %) • Tempo de retardo de longa duração para proteção contra sobrecarga: IrIr de 0,4 a 1 x In (6 + 6 passos) em dois seletores (0,4 ÷ 0,9, em passos de 0,1 e 0,0 ÷ 0,1, em passos de 0,02) • Tempo de operação da proteção com retardo de longa duração: trtr - a 6 x Ir (4 + 4 passos) tr = 5-10-20-30 s (MEM ON) 30-20-10-5 s (MEM OFF) • Tempo de retardo de curta duração para proteção contra curto-circuito: Im Im de 1,5 a 10 x Ir (9 passos) Im = 1,5-2-2,5-3-4-5-6-8-10 x Ir • Tempo de operação da proteção com retardo de curta duração: tm tm de 0 a 0,3 s (4 + 4 passos) tm = 0-0,1-0,2-0,3 s (t=custo), 0,3-0,2-0,1-0,01 s (I2t=custo) • Proteção instantânea contra curto-circuitos com valores de corrente muito altos: Ii Ii de 2 a 15 x In ou Icw (9 passos) Ii=2-3-4-6-8-10-12-15 x In ou Icw • Proteção de neutro: IN = I-II-III-IV x Ir (0-50-100-100 %) ■ Conﬁ gurações das unidades de proteção eletrônicas MP4 LIAjustes de Ir, Ii e tr no painel frontal Ii tr Ir t(s) I(A) Ir Im Ii tm tr t(s) I(A) MP4 LSIAjustes de Ir, tr, Im, tm, Ii no painel frontal Ir Im li tm tg lg tr t(s) I(A) t(s) I(A) MP4 LSIgAjustes de Ir, tr, li, Ig, tg, Im, tm no painel frontal • Tempo de retardo de longa duração para proteção contra sobrecarga: IrIr de 0,4 a 1 x In (6 +6 passos) em dois seletores (0,4 ÷ 0,9, em passos de 0,1 e 0,0 ÷ 0,1, em passos de 0,02) • Tempo de operação da proteção com retardo de longa duração: trtr - a 6 x Ir (4 + 4 passos) tr = 5-10-20-30 s (MEM ON) 30-20-10-5 s (MEM OFF) • Tempo de retardo de curta duração para proteção contra curto-circuito: ImIm de 1,5 a 10 x Ir (9 passos) Im = 1,5-2-2,5-3-4-5-6-8-10 x Ir • Tempo de operação da proteção com retardo de curta duração: tmtm de 0 a 0,3 s (4 + 4 passos) tm = 0-0,1-0,2-0,3 s (t=constante),0,3-0,2-0,t01 s (I2t=constante) • Proteção instantânea contra curto-circuitos com valores de corrente muito altos: IiIi de 2 a 15 x In ou Icw ( 9 passos) Ii = 2-3-4-6-8-10-12-15 x In ou Icw • Proteção de fuga à terra: IgIg de 0,2 a 1 x In ( 9 passos) • Tempo de retardo para proteção de fuga à terra: tgtg de 0,1 a 1 x In ( 4 passos) • Proteção de neutro: IN = I-II-III-IV x Ir (0-50-100-100 %) DMX 3 2500 e DMX 3 4000 unidades de proteção eletrônica

37 Tabela de seletividade DMX 3 / DPX e DMX 3 / DX ■ Limites de seletividade DMX 3 / DPX (circuito de três fases a 400 VA) À jusante MCCB À montante ACB In DMX 3 2500 (50 kA / 65 kA / 100 kA) DMX 3 4000 (50 kA / 65 kA / 100 kA) 800 1000 1250 1600 2000 2500 3200 4000 DPX 125(25 kA / 36 kA) 16 T T T T T T T T 25 T T T T T T T T 40 T T T T T T T T 63 T T T T T T T T 100 T T T T T T T T 125 T T T T T T T T DPX 160(25 kA / 36 kA) 160 T T T T T T T T DPX 250 termomagnético(36 kA / 70 kA) 250 T T T T T T T T DPX 630 termomagnético(36 kA / 70 kA) 320 T T T T T T T T 400 T T T T T T T T 500 T T T T T T T T 630 T T T T T T T T DPX 630 S1(36 kA / 70 kA) 400 T T T T T T T T 630 T T T T T T T T DPX 1250 termomagnético(50 kA / 70 kA) 800 - T T T T T T T 1000 - - T T T T T T 1250 - - - T T T T T DPX 1600 S1(50 kA / 70 kA) 800 - T T T T T T T 1250 - - - T T T T T 1600 - - - - T T T T T: seletividade total, até a capacidade de ruptura do disjuntor à jusante de acordo com IEC 60947-2 T: seletividade total, até a capacidade de ruptura do disjuntor à jusante de acordo com IEC 60947-2 À jusante MCB À montante ACB In DMX 3 2500 (50 kA / 65 kA / 100 kA) DMX 3 4000 (50 kA / 65 kA / 100 kA) 800 1000 1250 1600 2000 2500 3200 4000 DX 6000 - 10 kAcurva C 1 a 125 A T T T T T T T T DX-H 10000 - 25 kAcurva C 1 a 63 A T T T T T T T T ■ Limites de seletividade DMX 3 / DX TM (circuito de três fases a 400 VA)

38 tabela de seletividade DMX 3 / DMX 3 À jusante ACB À montante ACB In DMX 3 - N 2500 (50 kA) DMX 3 - H 2500 (65 kA) 800 1000 1250 1600 2000 2500 800 1000 1250 1600 2000 2500 DMX 3 - N 2500 (50 kA) 800 - T T T T T T T T T T T 1000 - - T T T T - T T T T T 1250 - - - T T T - - T T T T 1600 - - - - T T - - - T T T 2000 - - - - - T - - - - T T 2500 - - - - - - - - - - - T DMX 3 - H 2500 (65 kA) 800 - - - - - - - T T T T T 1000 - - - - - - - - T T T T 1250 - - - - - - - - - T T T 1600 - - - - - - - - - - T T 2000 - - - - - - - - - - - T 2500 - - - - - - - - - - - - À jusante ACB À montante ACB In DMX 3 - L 2500 (100 kA) DMX 3 - L 4000 (100 kA) 800 1000 1250 1600 2000 2500 3200 4000 DMX 3 - N 2500 (50 kA) 800 T T T T T T T T 1000 - T T T T T T T 1250 - - T T T T T T 1600 - - - T T T T T 2000 - - - - T T T T 2500 - - - - - T T T DMX 3 - H 2500 (65 kA) 800 T T T T T T T T 1000 - T T T T T T T 1250 - - T T T T T T 1600 - - - T T T T T 2000 - - - - T T T T 2500 - - - - - T T T DMX 3 - L 2500 (100 kA) 800 - T T T T T T T 1000 - - T T T T T T 1250 - - - T T T T T 1600 - - - - T T T T 2000 - - - - - T T T 2500 - - - - - - T T DMX 3 - N 4000 (100 kA) 3200 - - - - - - - T 4000 - - - - - - - - T: seletividade total, até a capacidade de ruptura do disjuntor à jusante de acordo com IEC 60947-2 T: seletividade total, até a capacidade de ruptura do disjuntor à jusante de acordo com IEC 60947-2 ■ Limites de seletividade DMX 3 / DMX 3 (circuito de três fases a 400 VA)

39 DMX 3 2500 e 4000 ■ Curvas de disparo para unidades de proteção DMX 3 - N (Icu = 50 kA) 0.5 0.001 0.01 0,1 1 10 10 2 10 3 10 4 t(s) 70 50 40 30 20 20 10 10 2 3 4 5 2 1 3 4 5 10 2 I/Ir I/In I/In If = 800A If = 2000A If = 2500A If = 1250A Im = 1.5Ir (±20%) If = 1600A If = 1000A Im = 10Ir (±20%) Tr = 30s (±20%) Tr = 20s (±20%) Tr = 10s (±20%) Tr = 5s (±20%) I 2 t = K 0.5 0.001 0.01 0,1 1 10 10 2 10 3 10 4 t(s) 70 50 40 30 20 20 10 10 2 3 4 5 2 1 3 4 5 10 2 I/Ir I/In I/In If = 800A If = 2000A If = 2500A If = 1250A Im = 1.5Ir (±20%) If = 1600A If = 1000A Im = 10Ir (±20%) Tr = 30s (±20%) Tr = 20s (±20%) Tr = 10s (±20%) Tr = 5s (±20%) I 2 t = K DMX 3 - N (Icu = 50 kA)

40 DMX 3 2500 e 4000 ■ Curvas de disparo para unidades de proteção DMX 3 - L (Icu = 100 kA) ■ Curva de disparo de fuga a terra para unidade de proteção LSIg 10 4 10 3 10 2 10 1 1 10 -1 10 -2 10 -3 10 -2 10 -1 1 10 10 2 Ig/In t(s) l 2 t = Cost t = Cost 0.2... In 0.1... I s ■ Curva característica I 2 t (integral de joule) 10 10 10 9 10 8 10 7 10 6 10 5 10 4 10 3 1 2 3 4 5 10 20 30 40 50 100 Icc (kA) I 2 t(A 2 s) L H N Im = 1,5Ir (±20%) I 2 t = K li =10Ir (±20%) Tr= 30s (±20%) Tr = 20s (±20%) Tr = 10s (±20%) Tr = 5s (±20%) If = 3200A If = 2000A If = 800A If = 1000A If = 2500A If = 4000A If = 1600A If = 1250A 0.5 0.001 0.01 0.1 1 10 10 2 10 3 10 4 t(s) 70 50 40 30 20 20 10 10 2 3 4 5 2 1 3 4 5 10 2 16x10 2 I/Ir I/In I/In Ir = corrente de longa duraçãoTr = tempo de retardo de longa duraçãoIm = corrente de curta duraçãoTm = tempo de retardo de curta duraçãoIf = corrente de intervenção instantânea

41 pour exemple : xxxxxxx xxxxxxxx ■ Características técnicas DMX 3 2500 DMX 3 2500 e 4000 características técnicas DMX 3 de acordo com IEC 60947-2 DMX³ 2500 800 1000 1250 1600 2000 2500 N H L N H L N H L N H L N H L N H L Número de pólos 3P 3P 3P 3P 3P 3P In nominal (A) 800 1000 1250 1600 2000 2500 Tensão de isolamento nominal Ui (V) 1000 1000 1000 1000 1000 1000 Tensão de impulso suportável nominal Uimp (kV) 12 12 12 12 12 12 Tensão operacional nominal (50/60Hz) Ue (V) 690 690 690 690 690 690 Tamanho 1 2 1 2 1 2 1 2 1 2 1 2 Capacidade de ruptura ﬁ nal Icu (kA) 230 VA 50 65 100 50 65 100 50 65 100 50 65 100 50 65 100 50 65 100 415 VA 50 65 100 50 65 100 50 65 100 50 65 100 50 65 100 50 65 100 500 VA 50 65 100 50 65 100 50 65 100 50 65 100 50 65 100 50 65 100 600 VA 50 60 75 50 60 75 50 60 75 50 60 75 50 60 75 50 60 75 690 VA 50 55 65 50 55 65 50 55 65 50 55 65 50 55 65 50 55 65 Capacidade de ruptura de serviço Ics (% Icu) 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 Capacidade de estabelecimento em curto-circuito Icm (kA) 230 VA 105 143 220 105 143 220 105 143 220 105 143 220 105 143 220 105 143 220 415 VA 105 143 220 105 143 220 105 143 220 105 143 220 105 143 220 105 143 220 500 VA 105 143 220 105 143 220 105 143 220 105 143 220 105 143 220 105 143 220 600 VA 105 132 165 105 132 165 105 132 165 105 132 165 105 132 165 105 132 165 690 VA 105 121 143 105 121 143 105 121 143 105 121 143 105 121 143 105 121 143 Corrente suportável de curta duração Icw (kA) para t = 1s 230 VA 50 65 85 50 65 85 50 65 85 50 65 85 50 65 85 50 65 85 415 VA 50 65 85 50 65 85 50 65 85 50 65 85 50 65 85 50 65 85 500 VA 50 65 85 50 65 85 50 65 85 50 65 85 50 65 85 50 65 85 600 VA 50 60 75 50 60 75 50 60 75 50 60 75 50 60 75 50 60 75 690 VA 50 55 65 50 55 65 50 55 65 50 55 65 50 55 65 50 55 65 Categoria de uso B B B B B B Comportamento de isolação SIM SIM SIM SIM SIM SIM Resistência (ciclos) mecânica 10000 10000 10000 10000 10000 10000 elétrica 5000 5000 5000 5000 5000 5000 DMX 3 de acordo com IEC 60947-2 DMX 3 4000 3200 4000 N H L N H L Número de pólos 3P 3P In nominal (A) 3200 4000 Tensão de isolamento nominal Ui (V) 1000 1000 Tensão de impulso suportável nominal Uimp (kV) 12 12 Tensão operacional nominal (50/60Hz) Ue (V) 690 690 Tamanho 2 2 Capacidade de ruptura ﬁ nal Icu (kA) 230 VA 50 65 100 50 65 100 415 VA 50 65 100 50 65 100 500 VA 50 65 100 50 65 100 600 VA 50 60 75 50 60 75 690 VA 50 55 65 50 55 65 Capacidade de ruptura de serviço Ics (% Icu) 100 100 100 100 100 100 Capacidade de estabelecimento em curto-circuito Icm (kA) 230 VA 105 143 220 105 143 220 415 VA 105 143 220 105 143 220 500 VA 105 143 220 105 143 220 600 VA 105 132 165 105 132 165 690 VA 105 121 143 105 121 143 Corrente suportável de curta duração Icw (kA) for t = 1s 230 VA 50 65 85 50 65 85 415 VA 50 65 85 50 65 85 500 VA 50 65 85 50 65 85 600 VA 50 60 75 50 60 75 690 VA 50 55 65 50 55 65 Categoria de uso B B Comportamento de isolação SIM SIM Resistência (ciclos) mecânica 10000 10000 elétrica 5000 5000 DMX 3 4000

42 pour exemple : xxxxxxx xxxxxxxx DMX 3 2500 e 4000 características técnicas ■ Variações com a temperatura Versão ﬁ xa Temperatura 40°C 50°C 60°C 65°C 70°C Imax (A) Ir / In Imax (A) Ir / In Imax (A) Ir / In Imax (A) Ir / In Imax (A) Ir / In DMX³ 2500 800 1 800 1 800 1 800 1 800 1 1000 1 1000 1 1000 1 1000 1 1000 1 1250 1 1250 1 1250 1 1250 1 1250 1 1600 1 1600 1 1600 1 1600 1 1600 1 2000 1 2000 1 1960 0.98 1920 0.96 1880 0.94 2500 1 2450 0.98 2350 0.94 2250 0.9 2150 0.86 DMX³ 4000 3200 1 3200 1 3200 1 3136 0.98 3008 0.94 4000 1 3920 0.98 3680 0.92 3440 0.86 3120 0.78 Temperatura 40°C 50°C 60°C 65°C 70°C Imax (A) Ir / In Imax (A) Ir / In Imax (A) Ir / In Imax (A) Ir / In Imax (A) Ir / In DMX³ 2500 800 1 800 1 800 1 800 1 800 1 1000 1 1000 1 1000 1 1000 1 1000 1 1250 1 1250 1 1250 1 1250 1 1250 1 1600 1 1600 1 1600 1 1600 1 1600 1 2000 1 2000 1 1960 0.98 1920 0.96 1875 0.94 2500 1 2400 0.96 2250 0.9 2100 0.84 1950 0.78 DMX³ 4000 3200 1 3200 1 3200 1 3072 0.96 2880 0.9 4000 1 3760 0.94 3440 0.86 3200 0.8 2960 0.74 Versão extraível ■ Diferença de medida em diferentes altitudes Disjuntor aberto DMX³ 2500 e DMX³ 4000 Altitude H (m) 2000 3000 4000 5000 Corrente medida (a 40ºC) In (A) In 0.98 x In 0.94 x In 0.90 x In Tensão medida Ue (V) 690 600 500 440 Tensão de isolamento medida Ui (V) 1000 900 750 600 Nota: Este quadro deve apenas ser utilizado como uma ajuda à seleção dos produtos.Face à grande diversidade das configurações e das condições de funcionamento possíveis, a solução obtida deve ser sempre confirmada. In (A) Barras verticais (mm) Barras horizontais (mm) 800 60 x 10 60 x 10 1000 80 x 10 80 x 10 1250 80 x 10 2 x 60 x 10 1600 2 x 60 x 10 2 x 80 x 10 2000 2 x 80 x 10 3 x 80 x 10 2500 3 x 80 x 10 3 x 80 x 10 3200 3 x 100 x 10 3 x 100 x 10 4000 4 x 100 x 10 5 x 100 x 10 ■ Dimensão mínima recomendada dos barramentos por pólo Tamanho 1 ﬁ xos e extraíveis e Tamanho 2 extraíveis Nota: Este quadro deve apenas ser utilizado como uma ajuda à seleção dos produtos.Face à grande diversidade das configurações e das condições de funcionamento possíveis, a solução obtida deve ser sempre confirmada. In (A) Barras verticais (mm) Barras horizontais (mm) 800 1 x 50 x 10 ou 50 x 5 2 x 50 x 5 1000 1 x 50 x 10 ou 50 x 5 2 x 50 x 5 1250 2 x 50 x 5 1 x 50 x 10 + 1 x 50 x 5 1600 1 x 50 x 10 + 1 x 50 x 5 2 x 50 x 10 2000 2 x 50 x 10 2 x 60 x 10 2500 3 x 50 x 10 3 x 60 x 10 3200 3 x 100 x 10 3 x 100 x 10 4000 4 x 100 x 10 5 x 100 x 10 Tamanho 2 ﬁ xos

43 sistema de supervisão Potência monitoramento, medição e controle remoto Emb. Ref. Medição e controle da instalaçãoelétrica Unidade de controle automatizado 1 261 94 Permite comandar a inversão de fontes paradois disjuntores, gerir o ligar/desligar do grupomoto-gerador, controlar as redes monofásicas,bifásicas e trifásicas, controlar as tensõescompostas…Alimentação : 24 V= Conexão RS 485 (2 ﬁ os) Central de medição 1 261 35 Permite coletar todas as informações de uma linha trifásica (tensão fase/neutro e fase/fase,correntes de fase, potências ativa e reativatotal, energia ativa reativa, fator de potência)Dimensões : 4 módulos DINAlimentação : 24 V± / = Conexão RS 485 (2 ﬁ os)Interface eletrônica 1 261 37 Permite coletar as informações de um DPXeletrônico versão S2 (levantamentos das correntesfase 1, 2 e 3, levantamentos das correntes no neutro, temperatura (cartão eletrônico), corrente nominal, leitura regulagem DPX)Dimensões : 2 módulos DINAlimentação : 24 V± / = Conexão RS 485 (2 ﬁ os)Endereço, velocidade e codiﬁ cação modiﬁ cável com kit de conﬁ guraçãoInterface de sinalização e de comando 1 261 36 Permite graças a 24 entradas coletar asinformações dos DPX e dos DX (contatoauxiliar : posição aberta (1 entrada) ou posiçãoaberta e fechada (2 entradas), sinal de defeito (1 entrada)) e graças a 6 saídas, pilotar os disjuntores(comandar os motores dos disjuntores(2 saídas), comandar os disparadores dosdisjuntores para coloca-los em teste (1 saída))Dimensões : 6 módulos DINAlimentação : 24 V± / = Conexão RS 485 (2 ﬁ os)Endereço, velocidade e codiﬁ cação modiﬁ cávelcom kit de conﬁ guraçãoKit de conﬁ guração 1 261 45 Permite conﬁ gurar entradas/saídas e a interface DPX (bornes de 0 a 9)Alimentação estabilizada 1 466 23 Permite alimentar os dispositivos de comunicação5 A/120 WDimensões : 4 módulos DIN Software de supervisão Legrand 1 sob consulta O software será personalizado para atender às suasnecessidades e pilotar sua instalação de potência 261 94 261 37 SUPERVISÃO POTÊNCIA Desempenho energéticoremoto Graças ao sistema supervisão Potência Legrand, os disjuntoresse integram dentro de um sistema de supervisãoVocê pode assim de forma remota- veriﬁ car o estado dos disjuntores- medir as grandezas elétricas- comandar os disjuntoresProtocolo MODBUS Cada produto pilotado e gerido remotamente com a supervisão UM SOFTWARE PERSONALIZADO Um software de supervisão podeser fornecido para comandar seus dispositivos Legrand. Para mais informações, entre em contato com seu representante Legrand Conversorde sinal Proteção Potência Sistema supervisão Legrand Modbus RS 485 Comunicação LAN Supervisão PC Central de mediçãoref. 261 35 Interface eletrônicoref. 261 37 Interface de sinalizaçãoe de comandoref. 261 36 Mesures fournies par le boitier d'au tomatisme RESET AUTO. MANU. O sistema desupervisão Potênciapode ser combinado com a supervisão da segurança contra incêndio, do controle da iluminação Legrand…

44 aparelhos de medição tabelas de escolha APARELHOS DE MEDIÇÃO Amperímetro/voltímetro digital Frequencímetro digital Centros de medição digitais multifuncionais Permite medir a corrente em ampères (A) e a tensão em volts (V) de um circuito elétrico Permite medir a frequência em hertz (Hz) de um circuito elétrico de 100 a 500 V± . Classe de precisão: ± 0,5 % a 1 dígito Permitem, pelo intermédio de transformadores de corrente (TC) de saída 0-5 A, a medição de grandezas elétricas para aplicações de baixa tensão Alimentação : 230 V± Alimentação 24 V± Alimentação 220 V± Referência 046 63 046 64 261 35 ) 046 65 046 67 146 65 146 67 Ligação com Tl direta com TC com TC com TC Montagem sobre trilho sobre trilho sobre trilho sobre trilho sobre porta Dimensões 4 módulos 4 módulos 4 módulos 8 módulos corpo quadrado 92 x 92 mm Escala de medição e resolução Amperímetro : dependendo do TC Voltímetro : 0 à 500 V 10 a 100 Hz Energia : 0,01 kWh - 9 dígitos Outros : Dependendo TI Exibição e funções - - • Corrente por fase• Tensão simples e composta• Potência instantânea: ativa, reativa aparente• Energia ativa• Frequência• Fator de potência (indicação indutivo/capacitivo)• Comunicação Modbus/Jbus (ref. 046 67 e 146 67) Característicastécnicas (p. 45) TRANSFORMADORES DE CORRENTE (TC) MONOFÁSICOS Características técnicas (p. 45) Eles são associados aos amperímetros, aos relógios de energia ou às centrais de mediçãoFornecem uma corrente de 0 a 5 A no secundário, proporcional à corrente primáriaSão ﬁ xados sobre uma placa, trilhos EN 60715 ref. 046 31/34/36, ou sobre barraConexão secundária através de bornes, ou através de terminalClasse de precisão 1 % Relação de transformação Referência Para barra Para cabo Potência (VA) 50/5 046 31 16 x 12,5 mm Ø 21 mm 1,25 100/5 046 34 2,5 200/5 046 36 5,5 300/5 047 75 20,5 x 12,5 e 30 x 10,5 mm Ø 23 mm 11 400/5 046 38 40,5 x 10,5 mm Ø 35 mm 12 600/5 047 76 65 x 32 mm - 12 800/5 047 77 15 1000/5 047 78 20 1250/5 047 79 84 x 34 mm - 15 1500/5 046 45 127 x 38 mm - 15 2000/5 046 46 20 2500/5 047 80 127 x 54 mm - 50 4000/5 046 48 50 COMUTADORES DE MEDIÇÃO Permitem selecionar manualmenteos circuitos a serem medidos Para circuito Posições Para amperímetro Para voltímetro Trifásico 4 046 50235 29 046 52235 27 Trifásico com neutro 7 046 53235 28 0 L1L2 L2L3 L3L1 L1 L2 L3 0 L1L2 L2L3 L3L1 L3N L2N L1N

45 informações técnicas dos itens digitais ■ Frequencímetro digital Características técnicasClasse de precisão : ± 0,2% a ± 1 dígitoTemperatura de uso : - 10°C a + 40°C Temperatura de estocagem : - 20°C a + 70°CConsumo : 4,5 VACapacidade de conexão : 4 mm 2 rígida e flexível Conformidade com as normas : NF EN 61010-1 ■ Amperímetro digital Características técnicasFrequência : 50 à 60 HzTensão de alimentação: 230 V± Temperatura de uso : - 10 °C à + 40 °C Temperatura de estocagem : - 20 °C à + 80 °CRegulação: programável de acordo com o TC utilizadoRange : 0 - 8000ACapacidade de conexão : • por TC : 4 mm 2 Conformidade com as normas : NF EN 61010-1 ■ Centrais de medição digitais • Exibição :3 displays com LED verde com seleção manual :- Corrente por fase,- Tensão simples e composta,- Potência instantânea : ativa, reativa e aparente,- Energia ativa- Frequência e fator de potência (indicação indutivo/capacitivo),Unidade de medição : exibição em função das relações do TC,mudança automática do calibreContagem da energia : totalizador 9 números em kWh, resolução 10 Wh • Entrada :Consumo medição tensão 1 VA por faseConsumo medição corrente 0,5 VA por fase • Alimentação auxiliar :Tensão 230 V monofásica (± 10%)Frequência 50 Hz (47 à 63 Hz)Consumo 6 VA - 3,5 W • Saída :Impulso de energia de duração 100 msAtravés de contato livre de potencial ■ Voltímetro digital Características técnicasFrequência : 50 à 60 HzTensão de alimentação: 230 V± Temperatura de uso : - 10 °C à + 40 °C Temperatura de estocagem : - 20 °C à + 80 °CRange : 0 - 500VCapacidade de conexão : 2 x 2,5 mm 2 Conformidade com as normas : NF EN 61010-1 E C D A E A B ■ Centrais de medição digitais • Classe de precisão :tensão : ± 0,5 %corrente : ± 0,5 %potência : ± 1,5 %fator de potência : ± 2 %frequência : ± 0,15 HzEnergia ativa : classe 2Energia reativa : classe 3 • Saída impulso :Impulso de energia de duração = 100 ms por contato livre de potencial :- para 5 A, 1 impulso/Wh- de 20 a 150 A, 1 impulso/10 Wh- de 200 a 1600 A, 1 impulso/100 Wh- de 2000 a 8000 A, 1 impulso/kWhCapacidade de corte 110 V ±/= - 50 mA Dimensões (mm) A B C D E 96x96 90x90 64,5 20 92x92 • Consumo :tensão : 0,5 VA / fasecorrente : 0,75 VA / fase• Alimentação auxiliar : tensão 230 V monofásico (196 a 253 V)frequência 50 Hz (47 à 63 Hz)auto consumo 6 VA - 3,5 W transformadores de corrente 6 5 44 47,5 30 C D B 45 A A C B D 16 0 B 87 A ■ Transformador de corrente (TC) Características técnicasGrau de proteção : IP 20Frequência de utilização : 50/60 Hz Dimensões• TC monofásicosRef. 046 31/34/36 para barra 16 x 12,5 mm e cabo Ø21 mmFixação sobre trilho EN 60715 Ref. 047 76/77/78 para barra 65 x 32 mmRef. 047 79 para barra 84 x 34 mmFixação sobre barra Ref. 046 45/46 para barra 127 x 38 mmRef. 047 80 e 046 48 para barra 127 x 54 mmFixação sobre barra Determinação da distância máxima entre TC e relógio Ref. A B C D Ø Distâncias entre eixos de ﬁ xação sobre placa 047 75 56 42 94 50 23 50 x 45 046 38 77 46 107 54 35 54 x 45 Ref. A B C D 047 76/77/78 90 90 94 40 047 79 96 87 116 58 Ref. A B 046 45/46 99 58 046 48/047 80 125 40 Ref. Potência maxi do TC Consumo contador (W) Perda maxi nas cond. (VA) Distância máxima e relógio (m) Cablagem 2,5 mm 2 Cablagem 4 mm 2 Cablagem 6 mm 2 046 31 1,25 0,5 0,75 1,8 2,7 3,9 046 34 2,5 0,5 2 4,9 7,1 10,4 046 36 5,5 0,5 5 12,2 17,8 25,9 047 75 11 0,5 10,5 25,5 37,3 54,4 046 38047 76 12 0,5 11,5 28 40,8 59,6 047 77/79046 45 15 0,5 14,5 35,3 51,5 75,2 046 46047 78 20 0,5 19,5 47,4 69,3 101,1 047 80046 48 50 0,5 49,5 120,4 175,8 256,7 Ref. 047 75 para barra 20,5 x 12,5 e 30 x 10,5 mm e cabo Ø23 mmRef. 046 38 para barra 40,5 x 10,5 mm e cabo Ø35 mmFixação sobre trilho EN 60715 ou sobre placa

4 6 1 5 2 3 8 7 070301-3.000/06-10 Filiais Cemar 1. Belo Horizonte Rua Tomé de Souza, 810 – Sala 901 – Savassi30140-131 – Belo Horizonte – MGTel. (31) 3261-4189Fax. (31) 3261-1788 2. Curitiba Rua João Stukas, 3.312 – Jardim São Vicente83602-110 – Campo Largo – PRTel. (41) 3391-3200 / (41) 3391-3246Fax. (41) 3391-3247 3. Porto Alegre Av. Cristóvão Colombo, 1.636 – Conj. 403 – Floresta90560-001 – Porto Alegre – RSTel.: (51) 3346-8806Fax. (51) 3346-8807 4. Nordeste Av. Engº Domingos Ferreira, 4.023 – Sala 704 – Boa Viagem51021-040 – Recife – PETel./Fax: (81) 3466-1004 / (81) 3463-6711 5. Ribeirão Preto Av. Doutor Plínio de Castro Prado, 498 – Jd. Palma Travassos14091-170 – Ribeirão Preto – SPTel./Fax.: (16) 3624-3614 6. Rio de Janeiro Av. das Américas, 500 – Bloco 14 – Sala 202 – Barra da Tijuca22640-100 – Rio de Janeiro – RJTel.: (21) 2495-6555 / (21) 2495-7262Fax. (21) 2496-3648 7. Centro Oeste e Norte Av. T-8, nº 1.492 – Edifício Comercial Vilela – Salas 301 e 302 – Setor Bueno74210-270 – Goiânia - GOTel.: (62) 3255-6606Fax. (62) 3275-5073 8. São Paulo Rua Verbo Divino, 1.207 – Bloco A – Térreo – Chácara Santo Antonio04719-002 – São Paulo – SPTel.: (11) 5644-2512Fax. (11) 5181-5909 Centro de Suporte Técnico [email protected] GL ELETRO-ELETRÔNICOS LTDA.Rua Gerson Andreis, 1255 - Caixa Postal 8588Distrito Industrial - CEP 95112-130 - Caxias do Sul - RSVendas: (54) 2101.9900 - Fax: (54) 2101.9997CD SP: Rod. Waldomiro Correa de Camargo, Km 52,5 - Galpão BBairro Melissa - CEP 13308-904 - Itu - SP- Fone (11) 4025-6508CD PE: BR 101 Sul, Km 128, Alameda B, Quadra D,Lote 1 - CEP 55500-000 - Escada - PEFone (81) 3534.1947www.cemarlegrand.com.br
