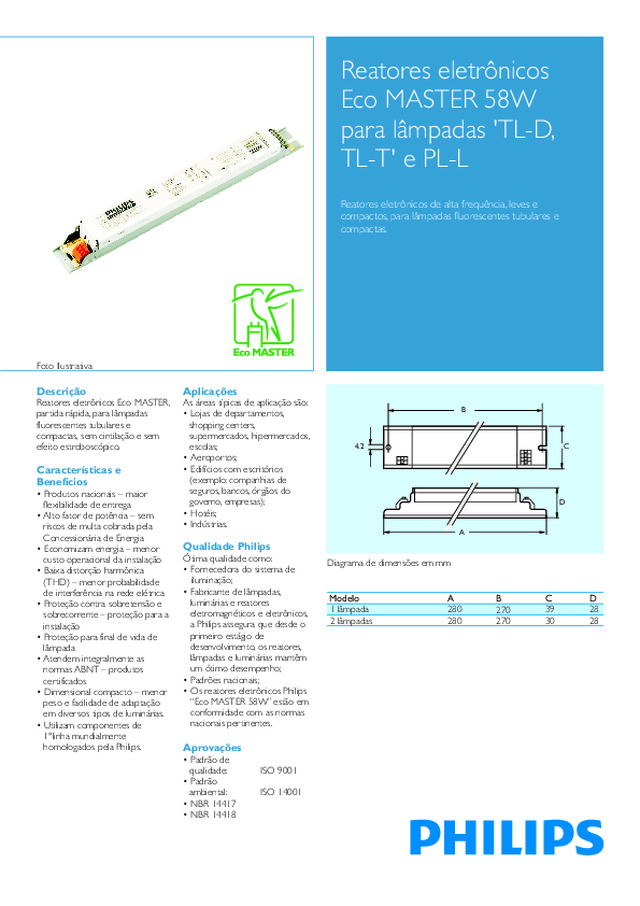

Eco MASTER 58W para lâmpadas TLD / TLT / PL-L

Reatores eletrônicos Eco MASTER 58W para lâmpadas 'TL-D, TL-T' e PL-L Reatores eletrônicos de alta frequência, leves e compactos, para lâmpadas fluorescentes tubulares e compactas. Descrição Características e Benefícios Reatores eletrônicos Eco MASTER, partida rápida, para lâmpadas fluorescentes tubulares e compactas, sem cintilação e sem efeito estroboscópico.  • Produtos nacionais – maior  flexibilidade de entrega • Alto fator de potência – sem  riscos de multa cobrada pela Concessionária de Energia • Economizam energia – menor  custo operacional da instalação • Baixa distorção harmônica  (THD) – menor probabilidade de interferência na rede elétrica • Proteção contra sobretensão e  sobrecorrente – proteção para a instalação • Proteção para final de vida de  lâmpada  • Atendem integralmente as  normas ABNT – produtos certificados • Dimensional compacto – menor  peso e facilidade de adaptação em diversos tipos de luminárias. • Utilizam componentes de  1°linha mundialmente homologados pela Philips. Aplicações Qualidade Philips Aprovações As áreas típicas de aplicação são:• Lojas de departamentos,  shopping centers, supermercados, hipermercados, escolas; • Aeroportos;• Edifícios com escritórios  (exemplo: companhias de seguros, bancos, órgãos do governo, empresas); • Hotéis;• Indústrias. Ótima qualidade como:• Fornecedora do sistema de    iluminação;• Fabricante de lâmpadas,  luminárias e reatores eletromagnéticos e eletrônicos, a Philips assegura que desde o primeiro estágio de desenvolvimento, os reatores, lâmpadas e luminárias mantêm um ótimo desempenho; • Padrões nacionais;• Os reatores eletrônicos Philips  “Eco MASTER 58W” estão em conformidade com as normas nacionais pertinentes. • Padrão de  qualidade:  ISO 9001 • Padrão  ambiental:  ISO 14001 • NBR 14417• NBR 14418 Diagrama de dimensões em mm B C 4.2 A D Modelo 1 lâmpada2 lâmpadas A280280 C3930 B270270 D2828 Foto Ilustrativa

Dados técnicos para Instalação Características de operação:Tolerância da tensão de alimentação nominal  +6%-10% (vide tabela acima) Frequência de alimentação  50-60Hz Corrente de dispersão de aterramento  0.5mA por reator Tempo de ignição  2s Operação mestre-escravo Sim; cabos da lâmpada de no (reator duplo com duas máximo 2m de comprimento luminárias simples)    Capacidade dos cabos  Máx. de 200 pF entre os cabos e aterramento, devem ser tomadas precauções contra interferência eletromagnética. Teste de resistência de isolamento  500V DC da fase/neutro para o terra (não entre a fase e o neutro).Observação: verifique se o Neutro foi reconectado depois de executar o teste mencionado acima e antes de colocar a instalação em operação. Possuem circuito de proteção contra condições anormais com autodesligamento. A energia elétrica deve estar desligada durante a manutenção ou instalação do produto. Os reatores não necessitam de qualquer dispositivo auxiliar para partida da(s) lâmpada(s) Dados técnicos para o projeto e montagem dos reatores nas luminárias: Faixa de temperatura para acendimento da lâmpada T carcaça máximo Nível de ruído Diagrama de ligação Fig 1 Fig 2 Inaudível 0°C a +50°C para aplicações usuais 65° 4321 LN REATOR LN 654321 REATOR CódigoComercial EL158A26EL158A26EL158A26EL258A26EL258A26EL258A26 TensãoNominal(V) 220220220220220220 Correntede rede(A) 0,280,270,280,480,490,50 Potência Total(W) 615960105110112 Fator defluxoluminoso 1,000,950,901,000,950,90 Diagrama de conexão Fig. 111222 Dados técnicos Distorçãoharmônica(THD) 15%15%15%4%5%7% Fator dePotência 0,980,980,980,990,990,99 Lâmpadas (W) 1 x 55W PL-L1 x 58W TL-D1 x 65W TL-T2 x 55W PL-L2 x 58W TL-D2 x 65W TL-T SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Outubro 2009. OCP 0004 CódigoComercial EL258A26 EL158A26  Código EAN 1 Peça12NC 78967912313197896791231770 913711117101913711117401 CaixaQtde.Peças 1020 Dimensõesmm (C x L x A) 288 x 210 x 76288 x 210 x 76 Código EAN 78967912342117896791238080 Peso (kg) 2,502,50 Dados de embalagem Peso(kg) 0,230,23 Document Outline Página 1 Página 2
