Eco MASTER Multivoltage para lâmpadas TL5

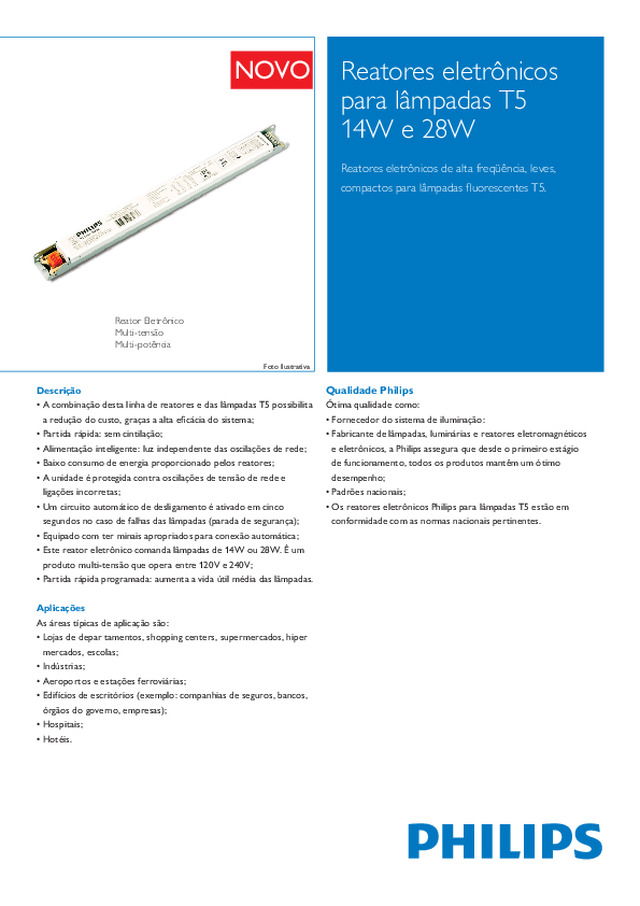

Reatores eletrônicospara lâmpadas T514W e 28W Reatores eletrônicos de alta freqüência, leves, compactos para lâmpadas fl uorescentes T5. Reator EletrônicoMulti-tensãoMulti-potência Descrição • A combinação desta linha de reatores e das lâmpadas T5 possibilita  a redução do custo, graças a alta efi cácia do sistema; • Partida rápida: sem cintilação; • Alimentação inteligente: luz independente das oscilações de rede; • Baixo consumo de energia proporcionado pelos reatores; • A unidade é protegida contra oscilações de tensão de rede e  ligações incorretas; • Um circuito automático de desligamento é ativado em cinco  segundos no caso de falhas das lâmpadas (parada de segurança); • Equipado com ter minais apropriados para conexão automática; • Este reator eletrônico comanda lâmpadas de 14W ou 28W. É um  produto multi-tensão que opera entre 120V e 240V; • Partida rápida programada: aumenta a vida útil média das lâmpadas. Aplicações As áreas típicas de aplicação são: • Lojas de depar tamentos, shopping centers, supermercados, hiper  mercados, escolas; • Indústrias; • Aeroportos e estações ferroviárias; • Edifícios de escritórios (exemplo: companhias de seguros, bancos,  órgãos do governo, empresas); • Hospitais; • Hotéis. Qualidade Philips Ótima qualidade como: • Fornecedor do sistema de iluminação: • Fabricante de lâmpadas, luminárias e reatores eletromagnéticos  e eletrônicos, a Philips assegura que desde o primeiro estágio  de funcionamento, todos os produtos mantêm um ótimo  desempenho; • Padrões nacionais; • Os reatores eletrônicos Philips para lâmpadas T5 estão em  conformidade com as normas nacionais pertinentes. NOVO Foto Ilustrativa

Dados técnicos relacionados à economia de energia Esquemas de ligação Cabos 1 e 2 deverão ter comprimentos inferiores a 0,75m.Demais cabos deverão ter comprimento inferior a 2,50m. Cabos 1, 2, 5 e 6 dev erão ter comprimentos inferiores a 0,75m.Demais cabos deverão ter comprimento inferior a 2,50m. Dados de embalagem Testes de resistência  500V VDC entre fase/neutro de isolamento  para terra (não entre fase e  neutro) .  Observação: verifi que se o Neutro foi   reconectado depois de executar o teste   mencionado acima e antes de colocar a  instalação  em  operação. Os reatores não precisam de qualquer dispositivo que auxilie a partidada(s) lâmpada(s). Dados técnicos para Instalação Características técnicas:Tensão de alimentação nominal    127 ~ 220V Com tolerância para segurança    100 ~ 245V Com tolerância para desempenho    105 ~ 240V Freqüência de alimentação    50 / 60 Hz Tempo de ignição  1,5s Alimentação inteligente:  Em caso de oscilação de tensão iluminação constante  de rede dentro de 105 a 240V, a   variação do fl uxo é de no   máximo +/- 2% Operação mestre-escravo  Não recomendável (reator duplo com duasluminárias simples): Código Lâmpadas  Frequência  Tensão  Corrente  Potência  Fator  de  Fator  de  Distorção  Diagrama  de Comercial     Nominal  de  rede  Total  Potência  fl uxo  harmônica  conexão  (W)  (Hz)  (V)  (A)  (W)    luminoso  (THD) Fig. EL114-28A26 1x14W 50/60  127  0,13  17  0,99 1,00  8%  1  1x28W  50/60  127  0,25  32  0,99  1,00  6%  1  1x14W  50/60  220  0,08  17  0,99  1,00  9%  1  1x28W  50/60  220  0,14  31  0,99  1,00  6%  1 EL214-28A26 2x14W 50/60  127  0,25  32  0,99 1,00  5%  2  2x28W  50/60  127  0,49  62  0,99  1,00  4%  2  2x14W  50/60  220  0,15  32  0,97  1,00  7%  2  2x28W  50/60  220  0,28  62  0,99  1,00  6%  2 Código 1  Peça    Caixa Comercial  Código EAN  Peso  Qtde.  Dimensões  Código DUN  Peso     (kg)  Peças  mm (C x L xA)    (kg) EL114-28A26 7896791232729 270 20  360x155x116  17896791232726  5,6 EL214-28A26 7896791232736 290 20  360x155x116  17896791232733  6,0 Diagrama de dimensões em mm SPOT - Serviço Philips de Orientação TécnicaFone: 0800 979 19 25 • (11) 2125-0635 • Fax: (11) 2125-0735E-mail: [email protected] • www.luz.philips.com Especifi cações e informações técnicas estão sujeitas aalterações sem prévio aviso. Setembro/2008
