Eco MASTER para Lâmpadas TLD

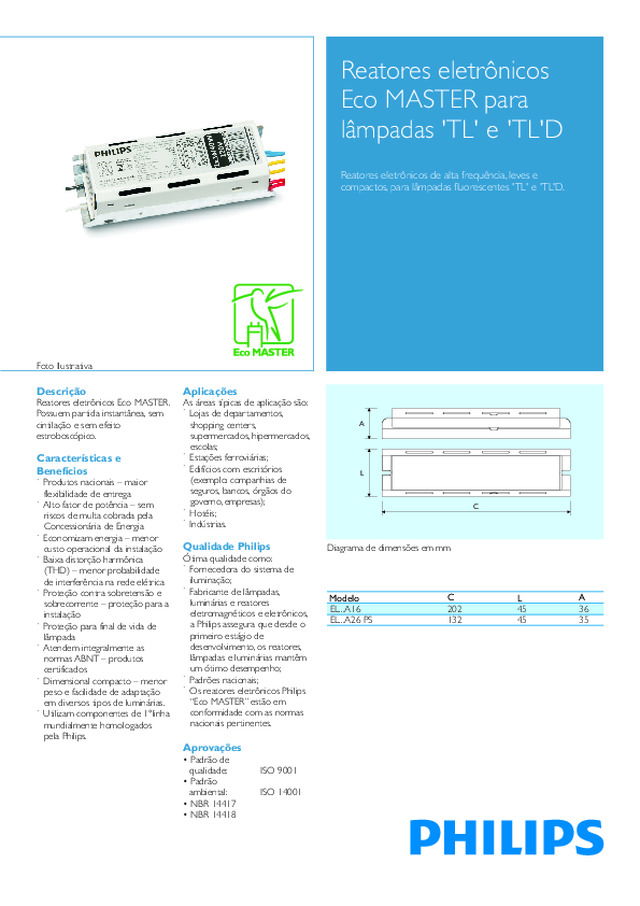

Reatores eletrônicos Eco MASTER para lâmpadas 'TL' e 'TL'D Reatores eletrônicos de alta frequência, leves e compactos, para lâmpadas fluorescentes 'TL' e 'TL'D. Descrição Características e Benefícios Reatores eletrônicos Eco MASTER. Possuem partida instantânea, sem cintilação e sem efeito estroboscópico. ! Produtos nacionais – maior  flexibilidade de entrega ! Alto fator de potência – sem  riscos de multa cobrada pela Concessionária de Energia ! Economizam energia – menor  custo operacional da instalação ! Baixa distorção harmônica  (THD) – menor probabilidade de interferência na rede elétrica ! Proteção contra sobretensão e  sobrecorrente – proteção para a instalação ! Proteção para final de vida de  lâmpada  ! Atendem integralmente as  normas ABNT – produtos certificados ! Dimensional compacto – menor  peso e facilidade de adaptação em diversos tipos de luminárias. ! Utilizam componentes de 1°linha  mundialmente homologados pela Philips. Aplicações Qualidade Philips Aprovações As áreas típicas de aplicação são: ! Lojas de departamentos,  shopping centers, supermercados, hipermercados, escolas; ! Estações ferroviárias; ! Edifícios com escritórios  (exemplo: companhias de seguros, bancos, órgãos do governo, empresas); ! Hotéis; ! Indústrias. Ótima qualidade como: ! Fornecedora do sistema de  iluminação; ! Fabricante de lâmpadas,  luminárias e reatores eletromagnéticos e eletrônicos, a Philips assegura que desde o primeiro estágio de desenvolvimento, os reatores, lâmpadas e luminárias mantêm um ótimo desempenho; ! Padrões nacionais; ! Os reatores eletrônicos Philips  “Eco MASTER” estão em conformidade com as normas nacionais pertinentes. • Padrão de  qualidade:  ISO 9001 • Padrão  ambiental:  ISO 14001 • NBR 14417• NBR 14418 Diagrama de dimensões em mm Foto Ilustrativa A L C Modelo EL...A16EL...A26 PS C202132 A3635 L4545

Dados técnicos para Instalação Características de operação:Tolerância da tensão de alimentação nominal  +6%-10% (vide tabela acima) Frequência de alimentação  50-60Hz Partida instantâneaCorrente de dispersão de aterramento  0.5mA por reator Tempo de ignição  0,4s Operação mestre-escravo Sim; cabos da lâmpada de no (reator duplo com duas máximo 2m de comprimento. luminárias simples)    Capacidade dos cabos  Máx. de 150 pF entre os cabos e aterramento, devem ser tomadas precauções contra interferência eletromagnética. Teste de resistência de isolamento  500V DC da fase/neutro para o terra (não entre a fase e o neutro).Observação: verifique se o Neutro foi reconectado depois de executar o teste mencionado acima e antes de colocar a instalação em operação. Possuem circuito de proteção contra condições anormais com autodesligamento. A energia elétrica deve estar desligada durante a manutenção ou instalação do produto. Os reatores não necessitam de qualquer dispositivo auxiliar para partida da(s) lâmpada(s) Reator BR REDE PT VM AZ Lâmpada Fluorescente Lâmpada Fluorescente AM Diagrama de ligação Fig 1 Reator BR RED E PT VM Lâmpada Fluorescente AZ Fig 2 Produto Inaudível Dados técnicos para o projeto e montagem dos reatores nas luminárias: Faixa de temperatura para acendimento da lâmpada T carcaça máximo Nível de ruído Linha 127V -10°C a +50°C 60° Inaudível Linha 220V    0°C a +50°C para aplicações usuais 65° CódigoComercial EL116A16EL116A26 PSEL120A16EL120A26 PSEL132A16EL132A26 PSEL140A16EL140A26 PS EL216A16EL216A26 PSEL220A16EL220A26 PSEL232A16EL232A26 PSEL240A16EL240A26 PS TensãoNominal(V) 127220127220127220127220 127220127220127220127220 Correntede rede(A) 0,130,080,140,100,280,170,310,19 0,270,160,310,170,540,320,620,35 Potência Total(W) 1618182135373842 3433383767707576 Fator defluxoluminoso 0,961,000,931,001,001,000,951,00 1,001,001,000,951,001,000,950,95 Diagrama de conexão Fig. 11111111 22222222 Dados técnicos Distorçãoharmônica(THD) 10%15%10%10%10%10%10%13% 15%15%15%15%10%10%10%15% Fator dePotência 0,980,970,990,980,970,980,970,98 0,990,980,980,980,980,980,980,98 Lâmpadas (W) 1 x 16W1 x 16W1 x 18/20W1 x 18/20W1 x 32W1 x 32W1 x 36/40W1 x 36/40W 2 x 16W2 x 16W2 x 18/20W2 x 18/20W2 x 32W2 x 32W2 x 36/40W2 x 36/40W

SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Outubro/2009. OCP 0004 7896791230015 7896791230022 7896791230039 7896791230046 7894400517328 7896791230008 7894400517342 7894400517335 1020102010201020 1020102010201020 370 x 215 x 70 370 x 215 x 70 370 x 215 x 70 370 x 215 x 70 370 x 215 x 70 370 x 215 x 70 370 x 215 x 70 370 x 215 x 70 7896791233771 7896791233795 7896791233818 7896791233832 7896791233856 7896791233863 3,053,203,053,203,053,203,053,20 3,154,003,154,003,354,003,554,00 0,3050,1500,3050,1500,3050,1500,3050,150 0,3150,1900,3150,1900,3350,1900,3350,190 EL116A16EL116A26 PSEL120A16EL120A26 PSEL132A16EL132A26 PSEL140A16EL140A26 PS EL216A16EL216A26 PSEL220A16EL220A26 PSEL232A16EL232A26 PSEL240A16EL240A26 PS CódigoComercial 1 Peça12NC CaixaQtde.Peças Dimensõesmm (C x L x A) Código EAN Peso (kg) Dados de embalagem Código EAN Peso(kg) 913711111001913711119001913711111101913711118901913711111201913711116801913711111401913711116701 913711111601913711116601913711111801913711118801913711112001913711118701913711112101913711118601 8727900876246 8727900876222 8727900876208 8727900876185 8727900876161 8727900876147 8727900876123 8727900876062 365 x 310 x 80 365 x 310 x 80 365 x 310 x 80 365 x 310 x 80 365 x 310 x 80 365 x 310 x 80 365 x 310 x 80 365 x 310 x 80 7896791233757872790087625378967912337648727900876239 8727900876215 8727900876192 8727900876178 8727900876154 8727900876130 8727900876079 Document Outline Página 1 Página 2 Página 3
