Eco MASTER TL5

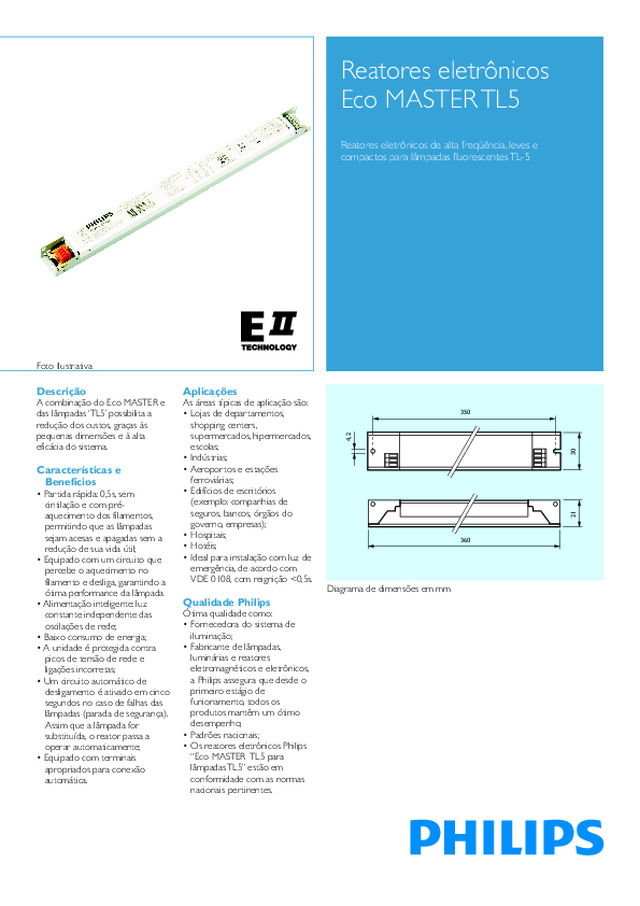

Reatores eletrônicos Eco MASTER TL5 Reatores eletrônicos de alta freqüência, leves e compactos para lâmpadas fluorescentes TL-5 Descrição Características e  Benefícios A combinação do Eco MASTER e das lâmpadas ‘TL5’ possibilita a redução dos custos, graças às pequenas dimensões e à alta eficácia do sistema. • Partida rápida: 0,5s, sem  cintilação e com pré-aquecimento dos filamentos, permitindo que as lâmpadas sejam acesas e apagadas sem a redução de sua vida útil; • Equipado com um circuito que  percebe o aquecimento no filamento e desliga, garantindo a ótima performance da lâmpada • Alimentação inteligente: luz  constante independente das oscilações de rede; • Baixo consumo de energia;• A unidade é protegida contra  picos de tensão de rede e ligações incorretas; • Um circuito automático de  desligamento é ativado em cinco segundos no caso de falhas das lâmpadas (parada de segurança). Assim que a lâmpada for substituída, o reator passa a operar automaticamente; • Equipado com terminais  apropriados para conexão automática. Aplicações Qualidade Philips As áreas típicas de aplicação são:• Lojas de departamentos,  shopping centers, supermercados, hipermercados, escolas; • Indústrias;• Aeroportos e estações  ferroviárias; • Edifícios de escritórios  (exemplo: companhias de  seguros, bancos, órgãos do governo, empresas); • Hospitais;• Hotéis;• Ideal para instalação com luz de  emergência, de acordo com VDE 0108, com reignição 0,5s. Ótima qualidade como:• Fornecedora do sistema de  iluminação; • Fabricante de lâmpadas,  luminárias e reatores eletromagnéticos e eletrônicos, a Philips assegura que desde o primeiro estágio de funionamento, todos os produtos mantêm um ótimo desempenho; • Padrões nacionais;• Os reatores eletrônicos Philips  “Eco MASTER  TL5 para lâmpadas TL5” estão em conformidade com as normas nacionais pertinentes. Diagrama de dimensões em mm 3 0 350 4 ,2 2 1 360 Foto Ilustrativa

CódigoComercial EL214-35A26EL214-35A26EL214-35A26  Valores típicos para cores 830 e 840 em temperatura ambiente de 25 ºC. EL214-35A26 TensãoNominal(V) 220220220220 Correntede rede(A) 0,140,210,280,35 Potência Total(W) 30466176 Fator defluxoluminoso 1,001,001,001,00 Dados técnicos Distorçãoharmônica(THD) 10%10%10%10% Fator dePotência 0,980,980,980,98 Lâmpadas (W) 2x14W2x21W2x28W2x35W Frequência (Hz) 50/6050/6050/6050/60 Dados técnicos para Instalação Características técnicas:Tensão de alimentação nominal   220 - 240V Com tolerância para segurança   +/-10%   198 - 264V Com tolerância para desempenho    +6% -8%   202 - 254V Frequência de alimentação   50/60 Hz Tensão de operação DC (enquanto a luz de emergência estiver acionada)Tensão necessária da bateria para ter a ignição da lâmpada garantida:   198 - 254V DC Tensão necessária da bateria para operação:   176 - 254V DC O fluxo luminoso nominal é obtido na tensão DC de:   220 - 240V DC Observações:1) Para a aplicação DC contínua, deve ser utilizado um fusível externo na luminária.2) As tensões DC ( 198V) podem influenciar na vida útil do reator. Corrente de terra 0,5mA por reator Tempo de ignição 0,5 s Alimentação inteligente: em caso de oscilações de iluminação constante  tensão de rede dentro de 202 - 254V, a variação do fluxo é de no máximo, +/- 2% Operação mestre-escravo Não recomendável (reator duplo com duasluminárias simples):    Acendimento automático  Sim, com uma queda de 30% de depois da substituição da lâmpada tensão, durante 10 ciclos de  ou depois de transiente de tensão rede. na rede: Proteção contra sobre-tensão  48 horas em 320V AC02 horas em 350V AC Teste de resistência 500 V DCda Linha/Neutro para de isolamento o terra (não entre linha e neutro)Nota: Garanta que o neutro estáreconectado depois de realizar oteste e que o teste seja feitoantes da operação do sistema. Os reatores não precisam de qualquer dispositivo que auxilie a partida da(s) lâmpada(s).

CódigoComercial EL214-35A26 CaixaQtde.Peças 20 Dimensõesmm (C x L x A) 360 x 155 x 116 Peso (kg) 5,2 Dados de embalagem SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Agosto 2008. OCP 0004 Esquemas de ligação REATOR 2 lâmpadas Código EAN 7896791234228  Código EAN 1 Peça12NC 7896791232217 913711117201 Peso(kg) 0.25 Document Outline Página 1 Página 2 Página 3
