EcoVia

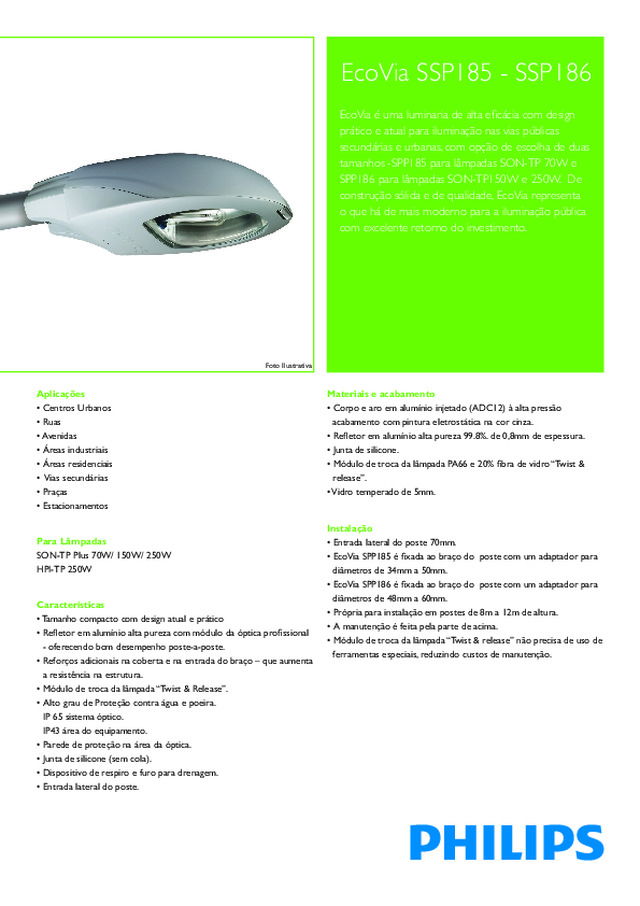

Foto Ilustrativa EcoVia SSP185 - SSP186  EcoVia é uma luminaria de alta eficácia com design prático e atual para iluminação nas vias públicas secundárias e urbanas, com opção de escolha de duas tamanhos -SPP185 para lâmpadas SON-TP 70W e SPP186 para lâmpadas SON-TP150W e 250W.  De construção sólida e de qualidade, EcoVia representa o que há de mais moderno para a iluminação pública com excelente retorno do investimento. Aplicações • Centros Urbanos• Ruas• Avenidas• Áreas industriais• Áreas residenciais•  Vias secundárias• Praças• Estacionamentos Para Lâmpadas SON-TP Plus 70W/ 150W/ 250WHPI-TP 250W Características • Tamanho compacto com design atual e prático• Refletor em alumínio alta pureza com módulo da óptica profissional  - oferecendo bom desempenho poste-a-poste. • Reforços adicionais na coberta e na entrada do braço – que aumenta  a resistência na estrutura. • Módulo de troca da lâmpada “Twist & Release”.•  Alto grau de Proteção contra água e poeira.  IP 65 sistema óptico.  IP43 área do equipamento.• Parede de proteção na área da óptica.• Junta de silicone (sem cola).• Dispositivo de respiro e furo para drenagem.• Entrada lateral do poste. Materiais e acabamento • Corpo e aro em alumínio injetado (ADC12) à alta pressão  acabamento com pintura eletrostática na cor cinza.  • Refletor em alumínio alta pureza 99.8%. de 0,8mm de espessura.• Junta de silicone.• Módulo de troca da lâmpada PA66 e 20% fibra de vidro “Twist &  release”. • Vidro temperado de 5mm. Instalação • Entrada lateral do poste 70mm.• EcoVia SPP185 é fixada ao braço do  poste com um adaptador para  diâmetros de 34mm a 50mm. • EcoVia SPP186 é fixada ao braço do  poste com um adaptador para  diâmetros de 48mm a 60mm. • Própria para instalação em postes de 8m a 12m de altura. •  A manutenção é feita pela parte de acima.• Módulo de troca da lâmpada “Twist & release” não precisa de uso de  ferramentas especiais, reduzindo custos de manutenção.

(cd/1000lm) 0-180 o 90-270 o 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 200 400 600 800 1000 γ Tabela de códigos Código 12NC  Para Ordenar 9114 009 89780 9193 060 14721 9114 009 90480 9193 060 14731 9193 060 14741 9193 060 14751 Descrição - SPP185 Max70W GB GR S SPP185 1xSONTP70W K 220V-60Hz GB  SPP186 Max250W GB GR S SPP186 1xSONTP150W K 220V-60Hz GB  SPP186 1xSONTP250W K 220V-60Hz GB GR  SPP186 1XHPIT250W K 220V 60Hz GB GR S Lâmpada - - SON-T Plus - SON-T Plus SON-T Plus HPI-T Potência - MAX 70W 70W MAX 250W 150W 250W 250W Tensão - - 220V - 220V - 220V Hz - 60Hz 60Hz 60Hz 60Hz 60Hz 60Hz Peso - 3,10 Kg 3,85 Kg 5,60 Kg 8,35 Kg 8,75 Kg 8,75 Kg Abreviações Referência Lâmpada Lâmpada Kombi Pack Óptica Difusor Acabamento Classificação Abreviatura SON-TP HPI-T K S GB GR I Significado SonT Plus Pia Vapor Metálico Plus Tubular Lâmpada inclusa Simétrica Vidro Curvo Temperado Cinza RAL 7040 Classificação elétrica Dimensões Dimsensões Versão Mediana SPP186150W / 250W Dimensões versão pequena SPP185Máx 70W Fotometrias - resumo de alguns códigos SPP185-070 SON-T 70W Diagrama Polar de Intensidade SPP186-150 SON-TPP150W Diagrama Polar de Intensidade SPP185-250 SON-TPP 250W Diagrama Polar de Intensidade (cd/1000lm) 0-180 o 90-270 o 75-255 o  Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 150 300 450 600 750 γ (cd/1000lm) 0-180 o 90-270 o 15-195 o  Imax 0 o 180 o 30 o o 30 60 o o 60 90 o o 90 120 o o 120 150 300 450 600 750 γ

SPOT - Serviço Philips de Orientação TécnicaFone: 0800 979 19 25 • (11) 2125-0635 • Fax: (11) 2125-0735E-mail: [email protected]  • www.luz.philips.com Especificações e informações técnicas estão sujeitas aalterações sem prévio aviso. Maio/2009 Fotos Luminária EcoVia Suporte do equipamento Entrada do braço lateral  comreforços A manutenção é feita por cima Módulo de troca da lâmpada“Twist & release” Módulo da Óptica IP43 Simbologia
