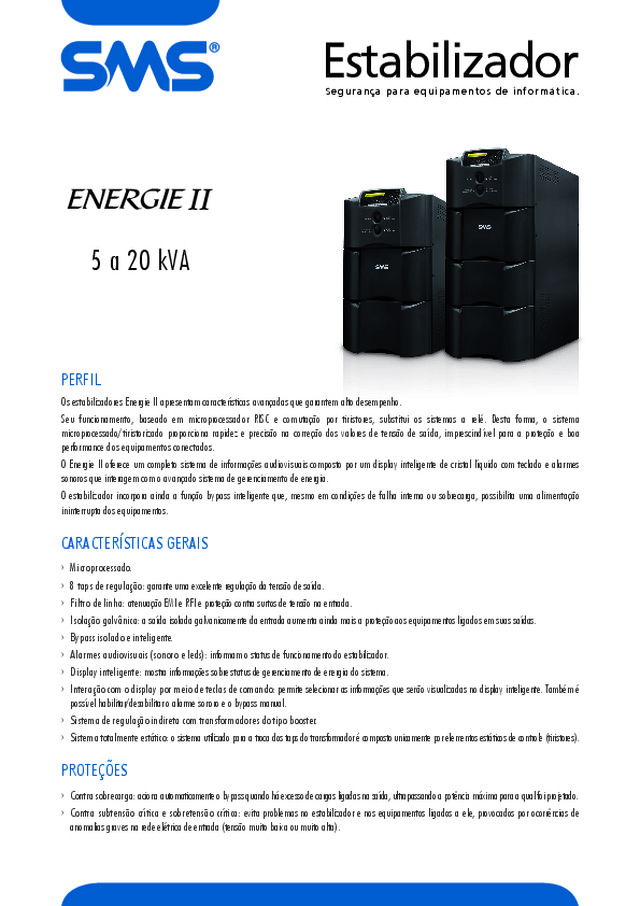

Energie II - Black

5 a 20 kVA PERFIL Os estabilizadores Energie II apresentam características avançadas que garantem alto desempenho.Seu  funcionamento,  baseado  em  microprocessador  RISC  e  comutação  por  tiristores,  substitui  os  sistemas  a  relé.  Desta  forma,  o  sistema microprocessado/tiristorizado proporciona rapidez e precisão na correção dos valores de tensão de saída, imprescindível para a proteção e boa performance dos equipamentos conectados.O Energie II oferece um completo sistema de informações audiovisuais composto por um display inteligente de cristal líquido com teclado e alarmes sonoros que interagem com o avançado sistema de gerenciamento de energia.O estabilizador incorpora ainda a função bypass inteligente que, mesmo em condições de falha interna ou sobrecarga, possibilita uma alimentação ininterrupta dos equipamentos. CaRaCtERístICas gERaIs ›  Microprocessado.›  8 taps de regulação: garante uma excelente regulação da tensão de saída.›  Filtro de linha: atenuação EMI e RFI e proteção contra surtos de tensão na entrada.›  Isolação galvânica: a saída isolada galvanicamente da entrada aumenta ainda mais a proteção aos equipamentos ligados em suas saídas.›  Bypass isolado e inteligente.›  alarmes audiovisuais (sonoro e leds): informam o status de funcionamento do estabilizador.›  Display inteligente: mostra informações sobre status de gerenciamento de energia do sistema.›  Interação com o display por meio de teclas de comando: permite selecionar as informações que serão visualizadas no display inteligente. Também é  possível habilitar/desabilitar o alarme sonoro e o bypass manual. ›  sistema de regulação indireta com transformadores do tipo booster.›  sistema totalmente estático: o sistema utilizado para a troca dos taps do transformador é composto unicamente por elementos estáticos de controle (tiristores). PROtEÇÕEs ›  Contra sobrecarga: aciona automaticamente o bypass quando há excesso de cargas ligadas na saída, ultrapassando a potência máxima para a qual foi projetado.›  Contra subtensão crítica e sobretensão crítica: evita problemas no estabilizador e nos equipamentos ligados a ele, provocados por ocorrências de  anomalias graves na rede elétrica de entrada (tensão muito baixa ou muito alta). Estabilizador Segurança para equipamentos de informática.

As informações contidas neste catálogo poderão sofrer alterações sem prévio aviso. Imagens meramente ilustrativas. Mai/201 1. ET0017050-01. CA TAL24000 MENSAGENS DE ADVERTÊNCIA DIsPLaY INtELIgENtE ›  Display de cristal líquido com back light que informa ao usuário o status do estabilizador.›  Possui as funções de voltímetro, frequencímetro e medidor de potência, além de interface para comandos de acionamento de bypass manual e habilitação de  alarme sonoro.  ›  Mensagens de advertência que podem ocorrer e que se alternam automaticamente com as indicações básicas. ›  Durante o regime de funcionamento as informações para monitoramento e controle das funções interativas do estabilizador serão conforme o diagrama abaixo: EsPECIFICaÇÕEs tÉCNICas ENERGIE II MODELO 5 kVA MODELO 7,5 kVA MODELO 10 kVA MODELO 15 kVA MODELO 20 kVA μEC5000 Si μEC5000 Ti μEC7500 Si μEC7500 Ti μEC10000Si μEC10000Ti μEC15000Si μEC15000Ti μEC20000Si μEC20000Ti CARACTERÍSTICAS  DE ENTRADA Tensão nominal [V~] 220 Variação máxima de tensão com50% de carga [V~] 170 a 250 180 a 262 170 a 250 180 a 262 170 a 250 180 a 262 170 a 250 180 a 262 170 a 250 180 a 262 Frequência nominal [Hz] 60 Conexão de entrada Barras de Terminais (Bornes) CARACTERÍSTICAS DE SAÍDA Potência Máxima 5000VA/5000W 7500VA/7500W 10000VA/10000W 15000VA/15000W 20000VA/20000W Fator de Potência 1 Tensão Nominal [V~] 220 115 220 115 220 115 220 115 220 115 Regulação de Saída ± 3% Nível de Atuação de Subtensão na Saída [V~] 192 ± 1% 100 ± 1% 192 ± 1% 100 ± 1% 192 ± 1% 100 ± 1% 192 ± 1% 100 ± 1% 192 ± 1% 100 ± 1% Nível de Atuação de Sobretensão na Saída [V~] 248 ± 1% 130 ± 1% 248 ± 1% 130 ± 1% 248 ± 1% 130 ± 1% 248 ± 1% 130 ± 1% 248 ± 1% 130 ± 1% Frequência [Hz] 60 Distorção Harmônica (THD) com Carga Resistiva 0,5% Conexão de Saída Barras de Terminais (Bornes) Sobrecarga  [1] De 101 a 130%De 131 a 150%Acima de 150% 5 minutos (+ 10 minutos em bypass) 30 segundos (+ 10 minutos em bypass) Desliga a saída imediatamente CARACTERÍSTICAS GERAIS Rendimento com 50% de Carga 95% Isolação galvânica Sim Tempo de Resposta [ms] 4 Bypass isolado Automático e Manual Peso Líquido [ kg ] 90 86 115 111 132 127 166 160 194 186 Peso Bruto [ kg ] 100 96 125 121 142 137 176 170 204 196 Dimensões A x L x P [mm] 583 x 305 x 775 760 x 305 x 775 Protetor entre Fase e Neutro:Máxima Energia de SurtoMáxima corrente de pico 8/20 μS [J] [A] 184 8000 Faixa de temperatura [ºC] 0-40 Umidade relativa 90% (sem condensação) [1]  O estabilizador poderá desligar a saída imediatamente caso a rede elétrica de entrada esteja fora dos limites satisfatórios.
