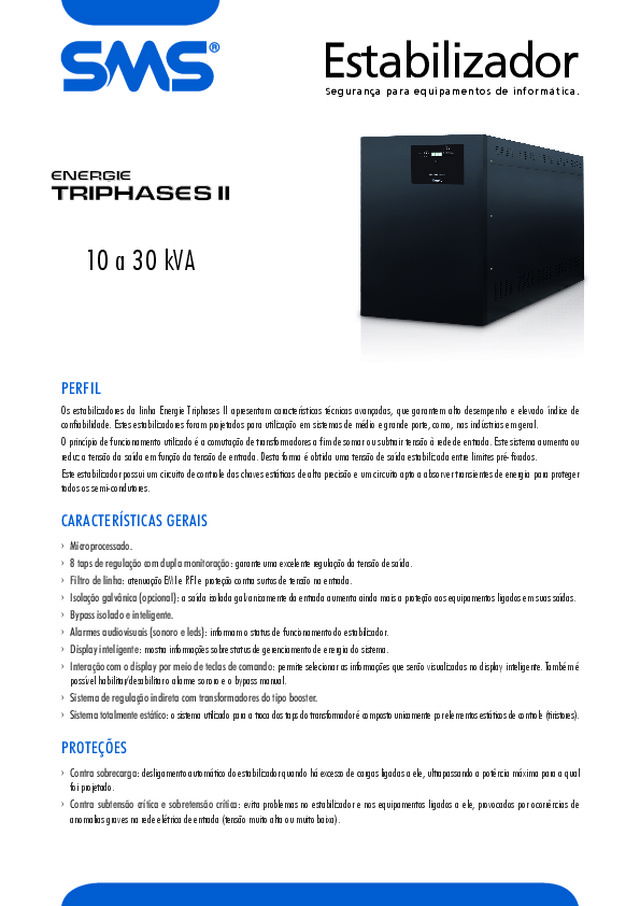

Energie Triphases II

10 a 30 kVA Estabilizador Segurança para equipamentos de informática. PERFIL Os estabilizadores da linha Energie Triphases II apresentam características técnicas avançadas, que garantem alto desempenho e elevado índice de confiabilidade. Estes estabilizadores foram projetados para utilização em sistemas de médio e grande porte, como, nas indústrias em geral.O princípio de funcionamento utilizado é a comutação de transformadores a fim de somar ou subtrair tensão à rede de entrada. Este sistema aumenta ou reduz a tensão da saída em função da tensão de entrada. Desta forma é obtida uma tensão de saída estabilizada entre limites pré-fixados.Este estabilizador possui um circuito de controle das chaves estáticas de alta precisão e um circuito apto a absorver transientes de energia para proteger todos os semi-condutores. CaRaCtERístICas gERaIs ›  Microprocessado.›  8 taps de regulação com dupla monitoração: garante uma excelente regulação da tensão de saída.›  Filtro de linha: atenuação EMI e RFI e proteção contra surtos de tensão na entrada.›  Isolação galvânica (opcional): a saída isolada galvanicamente da entrada aumenta ainda mais a proteção aos equipamentos ligados em suas saídas.›  Bypass isolado e inteligente.›  alarmes audiovisuais (sonoro e leds): informam o status de funcionamento do estabilizador.›  Display inteligente: mostra informações sobre status de gerenciamento de energia do sistema.›  Interação com o display por meio de teclas de comando: permite selecionar as informações que serão visualizadas no display inteligente. Também é  possível habilitar/desabilitar o alarme sonoro e o bypass manual. ›  sistema de regulação indireta com transformadores do tipo booster.›  sistema totalmente estático: o sistema utilizado para a troca dos taps do transformador é composto unicamente por elementos estáticos de controle (tiristores). PROtEÇÕEs ›  Contra sobrecarga: desligamento automático do estabilizador quando há excesso de cargas ligadas a ele, ultrapassando a potência máxima para a qual  foi projetado. ›  Contra subtensão crítica e sobretensão crítica: evita problemas no estabilizador e nos equipamentos ligados a ele, provocados por ocorrências de  anomalias graves na rede elétrica de entrada (tensão muito alta ou muito baixa). TRIPHAS S II N RGI

EsPECIFICaÇÕEs tÉCNICas ENERGIE TRIPHASES II MODELO 10 kVA MODELO 15 kVA MODELO 20 kVA MODELO 30 kVA μETII10000 E220S220 E220S380 μETII10000 E380S220 E380S380 μETII15000 E220S220 E220S380 μETII15000 E380S220 E380S380 μETII20000 E220S220 E220S380 μETII20000 E380S220 E380S380 μETII30000 E220S220 E220S380 μETII30000 E380S220 E380S380 Potência máxima de saída 10kVA/8kW 15kVA/12kW 20kVA/16kW 30kVA/24kW Potência Máxima de saída por Fase [1] 3,3kVA/2,7kW 5kVA/4kW 6,7kVA/5,3kW 10kVA/8kW Fator de Potência 0,8 Tensão de Entrada (Fase/Fase) [V] 220 380 220 380 220 380 220 380 Tensão de Entrada (Fase/Neutro) [V] 127 220 127 220 127 220 127 220 Tensão de Saída (Fase/Fase) [V] 220 ou 380 Tensão de Saída (Fase/Neutro) [V] 127 ou 220 Faixa de tensão de entrada com 90% de carga [V] 187 ~ 253 323 ~ 437 187 ~ 253 323 ~ 437 187 ~ 253 323 ~ 437 187 ~ 253 323 ~ 437 Regulação de Saída ± 3% Tempo de detecção de variação de tensão [ms] 8,3 Rendimento com 50% de carga 96% Frequência de operação [Hz] 60 Distorção Harmônica de Tensão de saída comcarga resistiva Não introduz Nível de atuação de subtensão na saída [V] Modelos c/ saída 220VAC 192 ± 3%Modelos c/ saída 380VAC 332 ± 3% Nível de atuação de sobretensão na saída [V] Modelos c/ saída 220VAC 248 ± 3%Modelos c/ saída 380VAC 428 ± 3% Sobrecarga 100% de sobrecarga è 120 segundos Isolação galvânica Opcional Entrada Barra de Terminais Saída Barra de Terminais Dimensões AlturaLarguraProfundidade [mm] 760505 1005 Peso Líquido Isolado [kg] 150 190 235 320 Não isolado  220/220 e 380/380 90 105 120 150 Não isolado  220/380 e 380/220 120 150 180 235 [1]  Esta potência é a máxima que pode ser consumida entre cada Fase e o Neutro do estabilizador de forma independente, pois a saída do estabilizador não precisa estar balanceada quanto ao consumo das cargas  utilizadas em sua saída. As informações contidas neste catálogo poderão sofrer alterações sem prévio aviso. Imagens meramente ilustrativas. Fev/2012. ET0019801-03. CA TAL09703.
