Gateway Modbus Modbus TCP/IP, com função de Web Server para leitura remota e registro de dados de medição

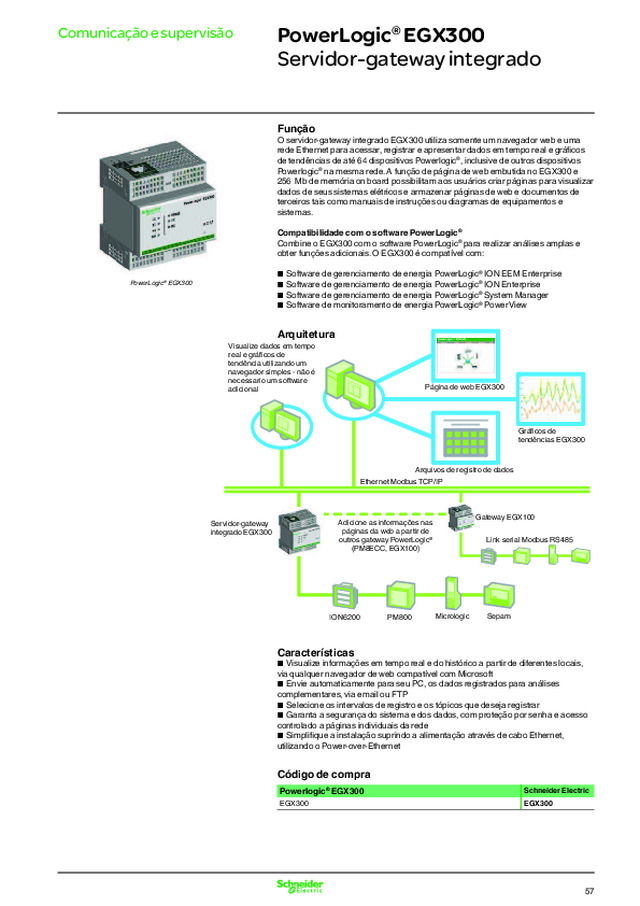

57 PowerLogic ®  EGX300    Servidor-gateway integrado Comunicação e supervisão Função O servidor-gateway integrado EGX300 utiliza somente um navegador web e uma rede Ethernet para acessar, registrar e apresentar dados em tempo real e gráfi cos de tendências de até 64 dispositivos Powerlogic ® , inclusive de outros dispositivos   Powerlogic ®  na mesma rede. A função de página de web embutida no EGX300 e  256  Mb de memória on board possibilitam aos usuários criar páginas para visualizar dados de seus sistemas elétricos e armazenar páginas de web e documentos de terceiros tais como manuais de instruções ou diagramas de equipamentos e sistemas. Compatibilidade com o software PowerLogic ® Combine o EGX300 com o software PowerLogic ®  para realizar análises amplas e  obter funções adicionais. O EGX300 é compatível com:   b Software de gerenciamento de energia PowerLogic ®  ION EEM Enterprise   b Software de gerenciamento de energia PowerLogic ®  ION Enterprise   b Software de gerenciamento de energia PowerLogic ®  System Manager   b Software de monitoramento de energia PowerLogic ®  PowerView Arquitetura Características   b Visualize informações em tempo real e do histórico a partir de diferentes locais,  via qualquer navegador de web compatível com Microsoft   b Envie automaticamente para seu PC, os dados registrados para análises  complementares, via email ou FTP   b Selecione os intervalos de registro e os tópicos que deseja registrar   b Garanta a segurança do sistema e dos dados, com proteção por senha e acesso  controlado a páginas individuais da rede   b Simplifi que a instalação suprindo a alimentação através de cabo Ethernet,  utilizando o Power-over-Ethernet Código de compra Powerlogic ®  EGX300 Schneider Electric EGX300  EGX300 Visualize dados em tempo real e gráfi cos de tendência utilizando um navegador simples - não é necessario um software adicional Ethernet Modbus TCP/IP Gateway EGX100 Link serial Modbus RS485 ION6200 PM800 Micrologic Sepam Servidor-gateway integrado EGX300  Adicione as informações nas  páginas da web a partir de  outros gateway PowerLogic ®   (PM8ECC, EGX100) Página de web EGX300 Gráfi cos de tendências EGX300 Arquivos de registro de dados PowerLogic ®  EGX300

PowerLogic ®  EGX300 Servidor-gateway integrado Comunicação e supervisão Características EGX300 Peso 170 g Dimensões (AxLxP) 91 x 72 x 68 mm Montagem Trilho DIN Power-over-Ethernet (PoE) Classe 3 Alimentação 24 Vcc, se não utilizado PoE Temperatura de operação -25 a 70° C Umidade 5 a 95% de umidade relativa (sem condensação) a +55° C Conformidade às normas quanto à interferência eletromagnética Emissões (irradiadas e conduzidas) EN55022/EN55011/FCC classe A   Proteção para ambientes industriais: EN 61000-6-2                                                  - descarga eletrostática EN 61000-4-2 - RF irradiada EN 61000-4-3 - transientes elétricos rápidos EN 61000-4-4 - surto EN 61000-4-5  - RF conduzida EN 61000-4-6 - frequência da energia do campo magnético EN 61000-4-8 Conformidade às normas de segurança Internacional (CB scheme) IEC 60950 EUA UL508/UL60950 Canadá cUL (conformidade com CSA C22.2, nº 60950) Europa EN 60950 Austrália/Nova Zelândia AS/NZS 60950    Portas seriais Número de porta 1 Tipo de portas RS232 ou RS485 (2 fi os ou 4 fi os), dependendo da confi guração Protocolo Modbus RTU/ASCII, PowerLogic ®  (SY/MAX), Jbus Taxa de transmissão máxima 57600 baud Número máximo de dispositivos conectados  64   Portas Ethernet Número de portas 1 Tipos de portas Uma porta 10/100 base TX (802.3af) Protocolo HTTP, Modbus TCP/IP, FTP, SNMP (MIB II), SNTP, SMTP Taxa de transmissão 10/100 Mb    Servidor Web  Memória 512 Mb (256 Mb para customização) Instalação  Montagem em trilho DIN 65,8 72 57,9 80,8 90,7 35 45,2 2,5 49,5 68,3 PowerLogic ®  EGX300 58
