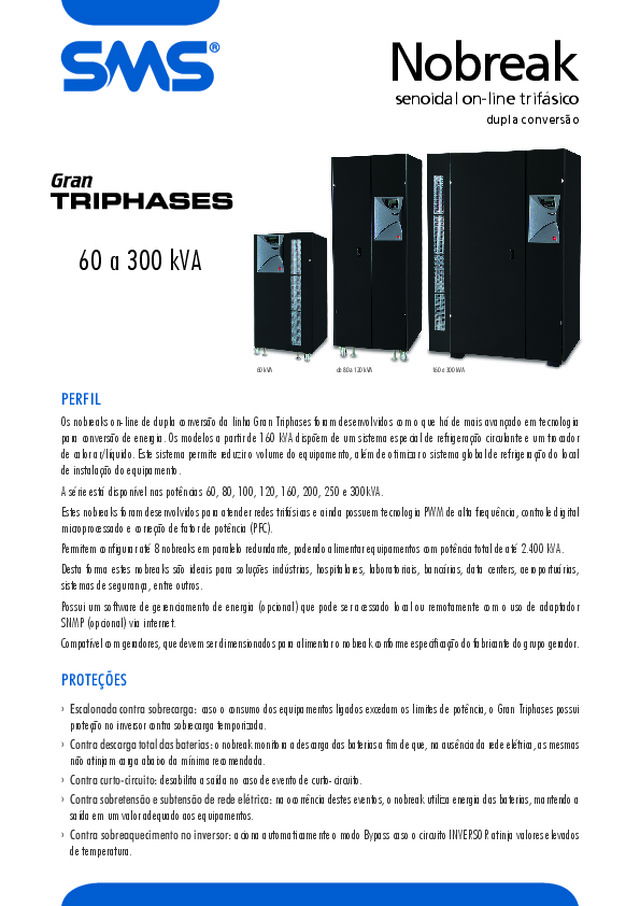

Gran Triphases

60 a 300 kVA PERFIL Os nobreaks on-line de dupla conversão da linha Gran Triphases foram desenvolvidos com o que há de mais avançado em tecnologia para conversão de energia. Os modelos a partir de 160 kVA dispõem de um sistema especial de refrigeração circulante e um trocador de calor ar/líquido. Este sistema permite reduzir o volume do equipamento, além de otimizar o sistema global de refrigeração do local de instalação do equipamento.A série está disponível nas potências 60, 80, 100, 120, 160, 200, 250 e 300kVA.Estes nobreaks foram desenvolvidos para atender redes trifásicas e ainda possuem tecnologia PWM de alta frequência, controle digital microprocessado e correção de fator de potência (PFC).Permitem configurar até 8 nobreaks em paralelo redundante, podendo alimentar equipamentos com potência total de até 2.400 kVA.Desta forma estes nobreaks são ideais para soluções indústrias, hospitalares, laboratoriais, bancárias, data centers, aeroportuárias, sistemas de segurança, entre outros.Possui um software de gerenciamento de energia (opcional) que pode ser acessado local ou remotamente com o uso de adaptador SNMP (opcional) via internet.Compatível com geradores, que devem ser dimensionados para alimentar o nobreak conforme especificação do fabricante do grupo gerador. PROTEÇÕES ›  Escalonada contra sobrecarga: caso o consumo dos equipamentos ligados excedam os limites de potência, o Gran Triphases possui  proteção no inversor contra sobrecarga temporizada. ›  Contra descarga total das baterias: o nobreak monitora a descarga das baterias a fim de que, na ausência da rede elétrica, as mesmas  não atinjam carga abaixo da mínima recomendada. ›  Contra curto-circuito: desabilita a saída no caso de evento de curto-circuito.›  Contra sobretensão e subtensão de rede elétrica: na ocorrência destes eventos, o nobreak utiliza energia das baterias, mantendo a  saída em um valor adequado aos equipamentos. ›  Contra sobreaquecimento no inversor: aciona automaticamente o modo Bypass caso o circuito INVERSOR atinja valores elevados  de temperatura. Nobreak senoidal on-line trifásico dupla convers�o de 80 a 120 kVA 60 kVA 160 e 300 kVA

CARACTERÍSTICAS GERAIS ›  Nobreak Senoidal On-Line Dupla Conversão Trifásico.›  Inversor sincronizado com a rede.›  Correção de Fator de Potência: com o auxílio deste dispositivo, a forma de onda de corrente de entrada do nobreak se aproxima  a uma senóide, o que resulta em: diminuição na distorção harmônica devolvida à rede, uma redução no consumo de corrente  e,  consequentemente, diminuição no aquecimento dos cabos e transformadores associados a distribuição da energia elétrica. ›  Compatível com Grupo Gerador.›  Bypass acionado automaticamente em caso de falha ou sobrecarga no inversor.›  Bypass acionado manualmente (via comando no display e via chave de Bypass manual) para verificação do nobreak internamente.›  Entrada  de  Bypass  independente  da  rede:  permite  a  instalação  de  um  gerador  ou  até  mesmo  outro  nobreak  para  tornar  o                       sistema redundante. ›  Log de Eventos: tem por finalidade registrar e apresentar no display do nobreak a sequência de eventos (até 1000 registros) relacionados  com a rede elétrica e o próprio nobreak. ›  Alarmes audiovisuais (sonoros e leds): informam anormalidades na rede elétrica, final do tempo de autonomia, e eventuais falhas  internas do nobreak. ›  Display inteligente: mostra informações sobre o status do sistema como valores de tensão de saída por fase, tensão do banco de  baterias, autonomia, frequência de entrada e saída, potência consumida por fase, entre outras. ›  Interação com o display por meio de teclas de comando: permite selecionar as informações que serão visualizadas no display  inteligente. ›  Recarga automática das baterias: mantém as baterias em condições de operação a plena carga, aumentando a autonomia e a sua  vida útil. ›  Saída para comunicação inteligente: permite efetuar a comunicação inteligente através de uma porta serial RS-232.›  Contato seco para sinalização: disponibiliza 4 saídas para indicar as condições do nobreak (modo on-line, modo Bypass, rede normal  e final de autonomia). ›  Chave de parada de emergência: possibilita desligar totalmente o nobreak em situação de emergência.›  Paralelismo: permite configurar até 8 nobreaks em paralelo. Esta característica permite construir um sistema redundante de alta  confiabilidade, bem como, aumentar a potência do sistema em até 2.400 kVA. ›  Teste de baterias: avalia o estado das baterias. O teste pode ser imediato via acionamento do painel de comando ou programado.›  Conexão de baterias Externas.›  Função Mute.›  Sistema de arrefecimento líquido (modelos a partir de 160 kVA): possibilita a instalação do sistema de arrefecimento no mesmo  ambiente ou em um ambiente externo evitando assim um maior aquecimento na sala do nobreak. ›  Adaptador de rede SNMP/http (opcional): permite o controle e o monitoramento remoto via internet e/ou redes corporativas, através  dos protocolos SNMP/HTTP - TCP/IP. ›  Software para gerenciamento de energia (opcional).›  Chave de parada de emergência remota (opcional): possibilita conexão externa de chaves para realizar a parada de emergência  (acionadores não inclusos). ›  Transformador Isolador (opcional).

DIAGRAMA DE BLOCOS GRAN TRIPHASES  •  60 a 300 kVA AUTONOMIA As baterias têm importância vital para um nobreak, deste modo, a confiabilidade, a durabilidade e o tempo de autonomia dependem do tipo e da qualidade das mesmas. Os Módulos Externos da linha Gran Triphases usam baterias de alta qualidade que dispensam manutenção. Consulte a SMS para obter informações sobre as possibilidades do tempo de autonomia: SAC 11 4075-7069

ESPECIFICAÇÕES TÉCNICAS DE 60 A 120 kVA GRAN TRIPHASES 60000 THTH 80000 THTH 100000 THTH 120000 THTH CARACTERÍSTICAS DE ENTRADA Tensão nominal  [1] [V~] 220 e 380 (Trifásico + N) Variação máxima de tensão admissível  REDEBYPASS ± 20%± 10% Fator de potência 0,97 Frequência nominal [Hz] 60 [2] Faixa de frequência admissível ±5% (Configurável para ±1% / ±2% / ±5% / ±10%) Conexão de entrada Barramento CARACTERÍSTICAS DE SAÍDA Potência máxima 60 kVA / 48 KW  80 kVA / 64 KW 100 kVA / 80 KW 120 kVA / 96 KW Fator de potência 0,8 Tensão nominal  [1] [V~] 220 (Trifásico + N)380 (Trifásico + N) Fator de crista 3:1 Regulação estática  para carga resistiva ± 1% Regulação dinâmica para carga resistiva ± 5% Frequência [Hz] 60 ± 0,005 Forma de onda no INVERSOR Senoidal Pura Distorção harmônica (THD) com 100% de carga resistiva 3% Conexão de saída Barramento Rendimento a plena carga 93% Sobrecarga REDE 100 a 125% -10 minutos 125 a 150% - 1 minuto 100 a 125% por 10 minutos125 a 150% por 5 segundos BYPASS 150% por 30 minutos 1000% - 100ms CARACTERÍSTICAS GERAIS BYPASS Automático e Manual Isolação galvânica Somente sob consulta Tempo de transferência Zero Nível de ruído máximo [dB] 50 60 65 Banco de baterias externo Módulos de 384 Vdc  Módulos de 480 Vdc Grau de proteção IP 20 Comunicação inteligente RS-232 Contato seco Alarmes Modo online, modo BYPASS, rede normal, final de autonomia Dissipação térmica [BTU] 14332 17745 20542 22558 Peso líquido [kg] 190 465 562 588 Dimensões AlturaLargura Profundidade [mm] 1220 530950 1800 730700 MTBF (Tempo Médio entre Falhas) 40.000 horas MTTR (Tempo Médio para Reparos) 120 minutos Faixa de temperatura [ºC] 0-40 Umidade relativa 90% (sem condensação) [1]  As tensões de entrada e saída 220V necessitam de um transformador adicional ao nobreak.  [2]  Modelos 50Hz somente sob consulta

As informações contidas neste catálogo poderão sofrer alterações sem prévio aviso. Imagens meramente ilustrativas. Fev/2012. ET0028212-02/0028201-02. CA TAL23902. ESPECIFICAÇÕES TÉCNICAS DE 160 A 300 kVA GRAN TRIPHASES 160000 THTH 200000 THTH 250000 THTH 300000 THTH CARACTERÍSTICAS DE ENTRADA Tensão nominal  [1] [V~] 220 e 380 (Trifásico + N) Variação máxima de tensão admissível  REDEBYPASS ± 10%± 20% Fator de potência 0,95 Frequência nominal [Hz] 60 Faixa de frequência admissível ± 1% a ± 10 Configurável Conexão de entrada Barramento CARACTERÍSTICAS DE SAÍDA Potência máxima 160 kVA / 128 KW  200 kVA / 160 KW 250 kVA / 200 KW 300 kVA / 240 KW Fator de potência 0,8 Tensão nominal  [1] [V~] 220 (Trifásico + N)380 (Trifásico + N) Fator de crista 3:1 Regulação estática  para carga resistiva ± 1% Regulação dinâmica para carga resistiva ± 5% Frequência [Hz] 60 ± 1Hz Forma de onda no INVERSOR Senoidal Pura Distorção harmônica (THD) com 100% de carga resistiva 3% Conexão de saída Barramento Rendimento a plena carga 93% Sobrecarga De 100 a 125% por 10 minutos. Acima de 125% BYPASS imediato. CARACTERÍSTICAS GERAIS BYPASS Automático e Manual Isolação galvânica Somente sob consulta Tempo de transferência Zero Nível de ruído máximo [dB] 65 Banco de baterias externo Módulos de 480 Vdc  Módulos de 528 Vdc Grau de proteção IP 20 Comunicação inteligente RS-232 Contato seco Bypass Manual Acionado, Falha de Rede, Nobreak operando e Bateria Baixa. Dissipação térmica [BTU] 31000 38000 48000 57500 Peso líquido [kg] 830 890 980 980 Dimensões AlturaLargura Profundidade [mm] 18001240 800 MTBF (Tempo Médio entre Falhas) 40.000 horas MTTR (Tempo Médio para Reparos) 120 minutos Faixa de temperatura [ºC] 0-40 Umidade relativa 90% (sem condensação) [1]  As tensões de entrada e saída 220V necessitam de um transformador adicional ao nobreak.
