Guia de Instalacao MASTER LEDtube

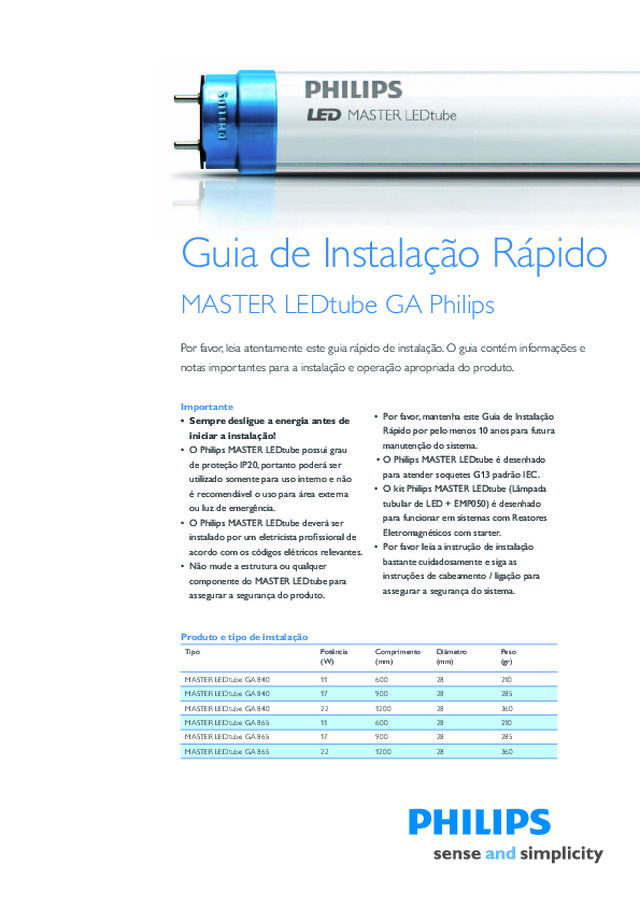

1 Guia de Instalação Rápido MASTER LEDtube GA Philips Por favor, leia atentamente este guia rápido de instalação. O guia contém informações e  notas importantes para a instalação e operação apropriada do produto. Importante •  Sempre desligue a energia antes de  iniciar a instalação! •  O Philips MASTER LEDtube possui grau  de proteção IP20, portanto poderá ser  utilizado somente para uso interno e não é recomendável o uso para área externa ou luz de emergência. •  O Philips MASTER LEDtube deverá ser  instalado por um eletricista profi ssional de  acordo com os códigos elétricos relevantes. •  Não mude a estrutura ou qualquer  componente do MASTER LEDtube para  assegurar a segurança do produto. •  Por favor, mantenha este Guia de Instalação  Rápido por pelo menos 10 anos para futura  manutenção do sistema.  • O Philips MASTER LEDtube é desenhado  para atender soquetes G13 padrão IEC. •  O kit Philips MASTER LEDtube (Lâmpada  tubular de LED + EMP050) é desenhado  para funcionar em sistemas com Reatores  Eletromagnéticos com starter. •  Por favor leia a instrução de instalação  bastante cuidadosamente e siga as  instruções de cabeamento / ligação para  assegurar a segurança do sistema. Tipo Potência(W) Comprimento(mm) Diâmetro(mm) Peso(gr) MASTER LEDtube GA 840 11 600 28 210 MASTER LEDtube GA 840 17 900 28 285 MASTER LEDtube GA 840 22 1200 28 360 MASTER LEDtube GA 865 11 600 28 210 MASTER LEDtube GA 865 17 900 28 285 MASTER LEDtube GA 865 22 1200 28 360 Produto e tipo de instalação

2 Confi ra se  o sistema está utilizandoum reator EM (Eletromagnético) ou um reator HF (Eletrônico de Alta Frequência) SPOT - Serviço Philips de Orientação TécnicaFone: 0800 979 19 25 • (11) 2125-0635 • Fax: (11) 2125-0735E-mail: [email protected] • www.philips.com.br/lighting Especifi cações e informações técnicas estão sujeitas aalterações sem prévio aviso. Agosto/2010 Sistema com reator EM Liga / Desliga Nova Instalação/Sistema com reator HF L MASTER LEDtube N 100-240V ac L MASTER LEDtube 100-240V ac N Refaça as ligações de acordo com o esquemaabaixo e retire o Reator EM existente Refaça as ligações de acordo com o esquemaabaixo e retire o Reator HF existente Troque o starter existente pelo EMP050 Contém na embalagem: Philips MASTER LEDtube: 1 peça EMP050 (para repor o starter): 1 peça Guia de Instalação Rápida: 1 peça DESLIGA LIGA DESLIGA LIGA 2 1 2 3 3 4 5 4
