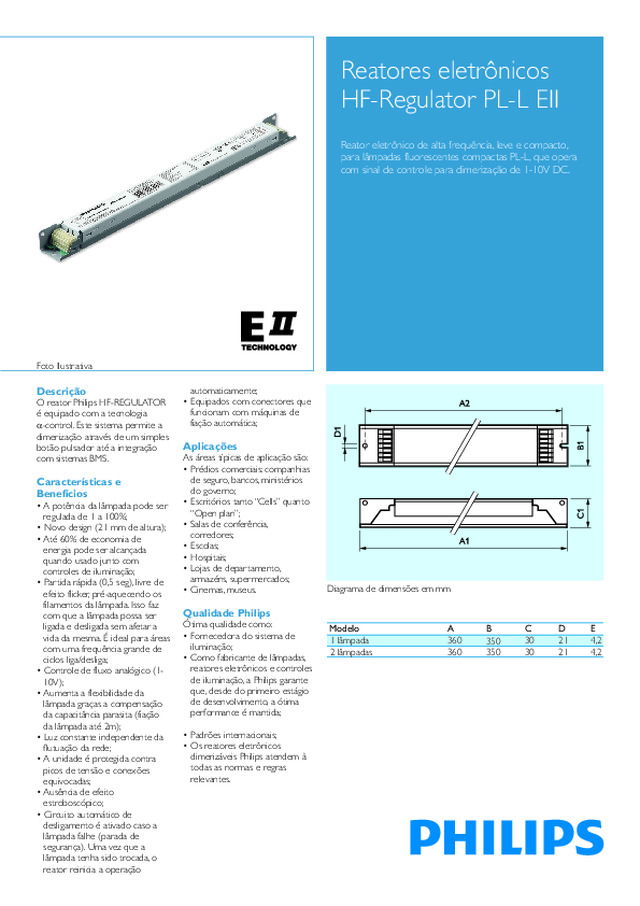

HF-Regulator PL-L EII

Reatores eletrônicos HF-Regulator PL-L EII Reator eletrônico de alta frequência, leve e compacto, para lâmpadas fluorescentes compactas PL-L, que opera com sinal de controle para dimerização de 1-10V DC. Descrição Características e Benefícios O reator Philips HF-REGULATOR é equipado com a tecnologia      a -control. Este sistema permite a  dimerização através de um simples botão pulsador até a integração com sistemas BMS. • A potência da lâmpada pode ser  regulada de 1 a 100%; • Novo design (21 mm de altura);• Até 60% de economia de  energia pode ser alcançada quando usado junto com controles de iluminação; • Partida rápida (0,5 seg), livre de  efeito flicker, pré-aquecendo os filamentos da lâmpada. Isso faz com que a lâmpada possa ser ligada e desligada sem afetar a vida da mesma. É ideal para áreas com uma frequência grande de ciclos liga/desliga; • Controle de fluxo analógico (1- 10V); • Aumenta a flexibilidade da  lâmpada graças a compensação da capacitância parasita (fiação da lâmpada até 2m); • Luz constante independente da  flutuação da rede; • A unidade é protegida contra  picos de tensão e conexões equivocadas;  • Ausência de efeito  estroboscópico; • Circuito automático de  desligamento é ativado caso a lâmpada falhe (parada de segurança). Uma vez que a lâmpada tenha sido trocada, o reator reinicia a operação  automaticamente; • Equipados com conectores que  funcionam com máquinas de fiação automática; As áreas típicas de aplicação são:• Prédios comerciais: companhias  de seguro, bancos, ministérios do governo; • Escritórios tanto “Cells” quanto  “Open plan”; • Salas de conferência,  corredores; • Escolas;• Hospitais;• Lojas de departamento,  armazéns, supermercados; • Cinemas, museus. Ótima qualidade como:• Fornecedora do sistema de  iluminação; • Como fabricante de lâmpadas,  reatores eletrônicos e controles de iluminação, a Philips garante que, desde do primeiro estágio de desenvolvimento, a ótima performance é mantida; • Padrões internacionais;• Os reatores eletrônicos  dimerizáveis Philips atendem à todas as normas e regras relevantes. Aplicações Qualidade Philips Diagrama de dimensões em mm Modelo 1 lâmpada2 lâmpadas A360360 C3030 E4,24,2 B350350 D2121 Foto Ilustrativa

Aprovações RFI 30 Mhz EN 55015 RFI 30 Mhz EN 55022 Limite B Harmônicas EN 61000-3-2 Imunidade EN 61547 Segurança EN 61347-2-3 Performance EN 60929 Teste de vibração e impacto EN 60068-2-6-FCEN 60068-2-29-Eb Padrão de qualidade ISO 9001 Padrão ambiental ISO 14001 Marcas de aprovação ENECVDE-EMV Temperatura declarada EN 61347-1 Marca CE 110 Dados técnicos para Instalação Características técnicas:Tensão de alimentação nominal   220 - 240V Com tolerância para segurança   +/-10%   198 - 264V Com tolerância para desempenho    +6% -8%   202 - 254V Frequência de alimentação   50/60 Hz Operação Inteligente;Com flutuações na rede AC,ofluxo luminoso varia no máximo 2% 202-254V Tensão de operação DC (enquanto a luz de emergência estiver acionada)Tensão necessária da bateria para ter a ignição da lâmpada garantida:   198 - 254V DC Tensão necessária da bateria para operação:   176 - 254V DC O fluxo luminoso nominal é obtido na tensão DC de:   220 - 240V DC Os reatores não precisam de qualquer dispositivo que auxilia a partida da(s) lâmpada(s). Notas:1.  Para aplicações DC contínuas, um fusível externo deve ser usado na luminária.2.  A tensão DC ( 198V) constante no reator pode influenciar a vida do mesmo. Corrente de terra 0.5 mA por reator Número máximo de reatores quepodem ser conectados a umdetector de corrente residualde 30 mA 30 Proteção contra sobretensão 48 horas com 320 V  AC 2 horas com 350 V AC Reacendimento automático depois da troca da lâmpada ou pico de tensão Sim Para sistemas dimerizáveis, os cabos de sinal (+/-) não poderão ser instalados no mesmo eletroduto que os cabos de alimentação (220V).  CódigoComercial HF-R 236 PLL EIIHF-R 155 PLL EIIHF-R 255 PLL EII HF-R 136 PLL EII TensãoNominal(V) 220220220220 Correntede rede(A) 0,170,330,270,53 Potência Total(W) 377259116 Fator defluxoluminoso 1,001,001,001,00 Dados técnicos Distorçãoharmônica(THD) 10%10%10%10% Fator dePotência 0,980,980,980,99 Lâmpadas (W) 1 x 36W2 x 36W1 x 55W2 x 55W Frequência (Hz) 50/6050/6050/6050/60

1 lâmpada 2 lâmpadas Reator Reator Esquemas de ligação CódigoComercial HF-R 236 PLL EIIHF-R 155 PLL EIIHF-R 255 PLL EII HF-R 136 PLL EII CaixaQtde.Peças 12121212 Dimensõesmm (C x L x A) 408 x 208 x 76408 x 208 x 76408 x 208 x 76408 x 208 x 76 12NC 913700619966913700620066913700620166913700620266 Peso (kg) 3,33,73,43,8 Dados de embalagem Peso(kg) 0,260,280,270,29 SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Outubro 2009. OCP 0004 Document Outline Página 1 Página 2 Página 3
