HF-Regulator PL-T/C EII

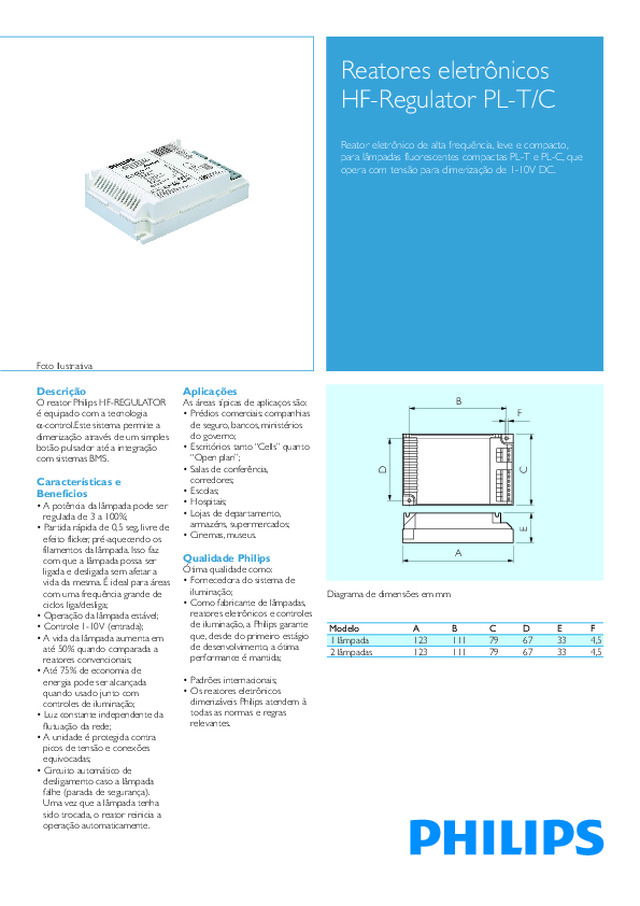

Reatores eletrônicos HF-Regulator PL-T/C Reator eletrônico de alta frequência, leve e compacto, para lâmpadas fluorescentes compactas PL-T e PL-C, que opera com tensão para dimerização de 1-10V DC. Descrição Características e Benefícios O reator Philips HF-REGULATOR é equipado com a tecnologia      a -control. dimerização através de um simples botão pulsador até a integração com sistemas BMS. • A potência da lâmpada pode ser  regulada de 3 a 100%; • Partida rápida de 0,5 seg, livre de  efeito flicker, pré-aquecendo os filamentos da lâmpada. Isso faz com que a lâmpada possa ser ligada e desligada sem afetar a vida da mesma. É ideal para áreas com uma frequência grande de ciclos liga/desliga; • Operação da lâmpada estável;• Controle 1-10V (entrada);• A vida da lâmpada aumenta em  até 50% quando comparada a reatores convencionais; • Até 75% de economia de  energia pode ser alcançada quando usado junto com controles de iluminação; • Luz constante independente da  flutuação da rede; • A unidade é protegida contra  picos de tensão e conexões equivocadas; • Circuito automático de  desligamento caso a lâmpada falhe (parada de segurança). Uma vez que a lâmpada tenha sido trocada, o reator reinicia a operação automaticamente. Este sistema permite a  Aplicações Qualidade Philips As áreas típicas de aplicaços são:• Prédios comerciais: companhias  de seguro, bancos, ministérios do governo; • Escritórios tanto “Cells” quanto  “Open plan”; • Salas de conferência,  corredores; • Escolas;• Hospitais;• Lojas de departamento,  armazéns, supermercados; • Cinemas, museus. Ótima qualidade como:• Fornecedora do sistema de  iluminação; • Como fabricante de lâmpadas,  reatores eletrônicos e controles de iluminação, a Philips garante que, desde do primeiro estágio de desenvolvimento, a ótima performance é mantida; • Padrões internacionais;• Os reatores eletrônicos  dimerizáveis Philips atendem à todas as normas e regras relevantes. Diagrama de dimensões em mm Modelo 1 lâmpada2 lâmpadas A123123 C7979 E3333 B111111 D6767 A B F E C D F4,54,5 Foto Ilustrativa

Aprovações RFI 30 Mhz EN 55015 RFI 30 Mhz EN 55022 Limite B Harmônicas EN 61000-3-2 Imunidade EN 61547 Segurança EN 61347-2-3 Performance EN 60929 Teste de vibração e impacto EN 60068-2-6-FCEN 60068-2-29-Eb Padrão de qualidade ISO 9001 Padrão ambiental ISO 14001 Marcas de aprovação ENECVDE-EMV Temperatura declarada EN 61347-1 Marca CE 110 Dados técnicos para Instalação Características técnicas:Tensão de alimentação nominal   220 - 240V Com tolerância para segurança   +/-10%   198 - 264V Com tolerância para desempenho    +6% -8%   202 - 254V Frequência de alimentação   50/60 Hz Operação Inteligente;Com flutuações na rede AC,ofluxo luminoso varia no máximo 2% 202-254V Tensão de operação DC (enquanto a luz de emergência estiver acionada)Tensão necessária da bateria para ter a ignição da lâmpada garantida:   198 - 254V DC Tensão necessária da bateria para operação:   176 - 254V DC O fluxo luminoso nominal é obtido na tensão DC de:   220 - 240V DC Notas:1.  Para aplicações DC contínuas, um fusível externo deve ser usado na luminária.2.  A tensão DC ( 198V) constante no reator pode influenciar a vida do mesmo. Corrente de terra 0.5 mA por reator Número máximo de reatores quepodem ser conectados a umdetector de corrente residualde 30 mA 30 Proteção contra sobretensão 48 horas com 320 V  AC 2 horas com 350 V AC Reacendimento automático depois da troca da lâmpada ou pico de tensão Sim Os reatores não necessitam de qualquer dispositivo auxiliar para partida da(s) lâmpada(s). Para sistemas dimerizáveis, os cabos de sinal (+/-) não poderão ser instalados no mesmo eletroduto que os cabos de alimentação (220V).  CódigoComercial HFR126-42PLTEIIHFR126-42PLTEIIHFR226-42PLTEIIHFR226-42PLTEIIHFR226-42PLTEII HFR126-42PLTEII TensãoNominal(V) 220220220220220220 Correntede rede(A) 0,140,180,220,250,330,42 Potência Total(W) 303948567293 Fator defluxoluminoso 0,03 - 1,000,03 - 1,000,03 - 1,000,03 - 1,000,03 - 1,00 0,03 - 1,00 Dados técnicos Distorçãoharmônica(THD) 10%10%10%10%10%10% Fator dePotência 0,950,950,950,950,950,95 Lâmpadas (W) 1 x 26W1 x 32W1 x 42W2 x 26W2 x 32W2 x 42W Frequência (Hz) 50/6050/6050/6050/6050/6050/60

Esquemas de ligação CódigoComercial HFR226-42PLTEII HFR126-42PLTEII CaixaQtde.Peças 1212 Dimensõesmm (C x L x A) 255 x 245 x 82255 x 245 x 82 Dimensõesmm (C x L x A) 913700626666913700626566 Peso (kg) 3,03,0 Dados de embalagem Peso(kg) 0,1950,225 SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Outubro 2009. OCP 0004 1 lâmpada 2 lâmpadas Document Outline Página 1 Página 2 Página 3
