HF-Regulator TLD EII

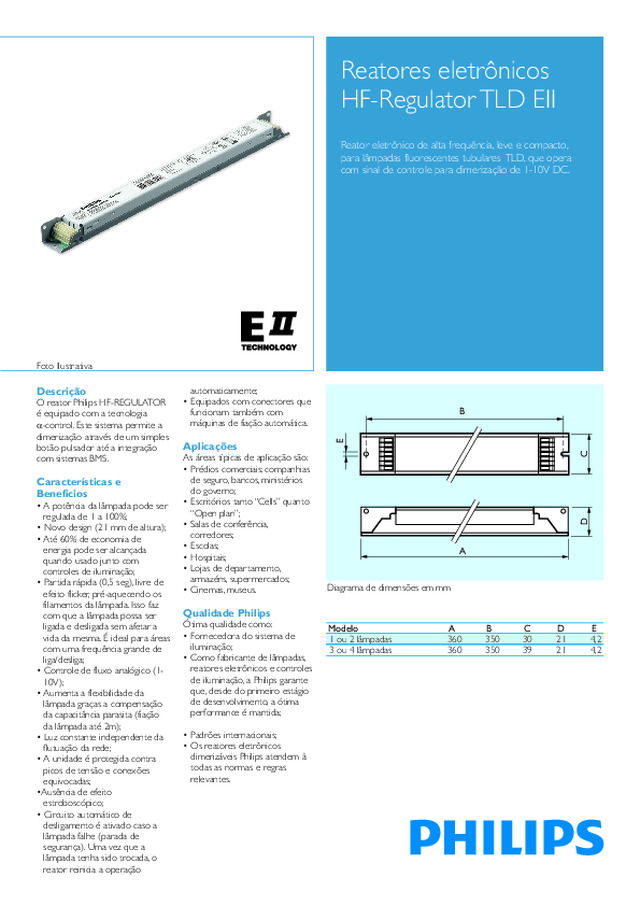

Reatores eletrônicos HF-Regulator TLD EII Reator eletrônico de alta frequência, leve e compacto, para lâmpadas fluorescentes tubulares  TLD, que opera com sinal de controle para dimerização de 1-10V DC. Descrição Características e Benefícios O reator Philips HF-REGULATOR é equipado com a tecnologia       a -control. Este sistema permite a  dimerização através de um simples botão pulsador até a integração com sistemas BMS. • A potência da lâmpada pode ser  regulada de 1 a 100%; • Novo design (21 mm de altura);• Até 60% de economia de  energia pode ser alcançada quando usado junto com controles de iluminação; • Partida rápida (0,5 seg), livre de  efeito flicker, pré-aquecendo os filamentos da lâmpada. Isso faz com que a lâmpada possa ser ligada e desligada sem afetar a vida da mesma. É ideal para áreas com uma frequência grande de liga/desliga; • Controle de fluxo analógico (1- 10V); • Aumenta a flexibilidade da  lâmpada graças a compensação da capacitância parasita (fiação da lâmpada até 2m); • Luz constante independente da  flutuação da rede; • A unidade é protegida contra  picos de tensão e conexões equivocadas; •Ausência de efeito  estroboscópico; • Circuito automático de  desligamento é ativado caso a lâmpada falhe (parada de segurança). Uma vez que a lâmpada tenha sido trocada, o reator reinicia a operação  automaticamente; • Equipados com conectores que  funcionam também com máquinas de fiação automática. As áreas típicas de aplicação são:• Prédios comerciais: companhias  de seguro, bancos, ministérios do governo; • Escritórios tanto “Cells” quanto  “Open plan”; • Salas de conferência,  corredores; • Escolas;• Hospitais;• Lojas de departamento,  armazéns, supermercados; • Cinemas, museus. Ótima qualidade como:• Fornecedora do sistema de  iluminação; • Como fabricante de lâmpadas,  reatores eletrônicos e controles de iluminação, a Philips garante que, desde do primeiro estágio de desenvolvimento, a ótima performance é mantida; • Padrões internacionais;• Os reatores eletrônicos  dimerizáveis Philips atendem à todas as normas e regras relevantes. Aplicações Qualidade Philips Diagrama de dimensões em mm A B C D E Foto Ilustrativa Modelo 1 ou 2 lâmpadas3 ou 4 lâmpadas A 360360 C 3039 E 4,24,2 B 350350 D 2121

Aprovações RFI 30 Mhz EN 55015 RFI 30 Mhz EN 55022 Limite B Harmônicas EN 61000-3-2 Imunidade EN 61547 Segurança EN 61347-2-3 Performance EN 60929 Teste de vibração e impacto EN 60068-2-6-FCEN 60068-2-29-Eb Padrão de qualidade ISO 9001 Padrão ambiental ISO 14001 Marcas de aprovação ENECVDE-EMV Temperatura declarada EN 61347-1 Marca CE 110 Dados técnicos para Instalação Características técnicas:Tensão de alimentação nominal   220 - 240V Com tolerância para segurança   +/-10%   198 - 264V Com tolerância para desempenho    +6% -8%   202 - 254V Frequência de alimentação   50/60 Hz Operação Inteligente;Com flutuações na rede AC, ofluxo luminoso varia no máximo 2% 202-254V Tensão de operação DC (enquanto a luz de emergência estiver acionada)Tensão necessária da bateria para ter a ignição da lâmpada garantida:   198 - 254V DC Tensão necessária da bateria para operação:   176 - 254V DC O fluxo luminoso nominal é obtido na tensão DC de:   220 - 240V DC Notas:1.  Para aplicações DC contínuas, um fusível externo deve ser usado na luminária.2.  A tensão DC ( 198V) constante no reator pode influenciar a vida do mesmo. Corrente de terra 0.5 mA por reator Número máximo de reatores quepodem ser conectados a umdetector de corrente residualde 30 mA 30 Proteção contra sobretensão 48 horas com 320 V  AC 2 horas com 350 V AC Reacendimento automático depois da troca da lâmpada ou pico de tensão Sim Os reatores não necessitam de qualquer dispositivo auxiliar para partida da(s) lâmpada(s). Para sistemas dimerizáveis, os cabos de sinal (+/-) não poderão ser instalados no mesmo eletroduto que os cabos de alimentação (220V).  CódigoComercial HF-R 218 TLD EIIHF-R 318 TLD EIIHF-R 418 TLD EIIHF-R 136 TLD EIIHF-R 236 TLD EIIHF-R 158 TLD EIIHF-R 258 TLD EII Com 100% de fluxo HF-R 118 TLD EII TensãoNominal(V) 220220220220220220220220 Correntede rede(A) 0,090,170,190,350,170,320,250,50 Potência Total(W) 20,038,041,777,437,071,056,0110,0 Fator defluxoluminoso 1,001,001,001,001,001,001,001,00 Dados técnicos Distorçãoharmônica(THD) 10%10%10%10%10%10%10%10% Fator dePotência 0,960,970,950,950,980,990,980,98 Lâmpadas (W) 1 x 16/18W2 x 16/18W3 x 16/18W4 x 16/18W1 x 36W2 x 36W1 x 58W2 x 58W Frequência (Hz) 50/6050/6050/6050/6050/6050/6050/6050/60

Esquemas de ligação SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Outubro 2009. OCP 0004 1 lâmpada 2 lâmpadas Reator CódigoComercial HF-R 218 TLD EIIHF-R 318 TLD EIIHF-R 418 TLD EIIHF-R 136 TLD EIIHF-R 236 TLD EIIHF-R 158 TLD EIIHF-R 258 TLD EII HF-R 118 TLD EII CaixaQtde.Peças 1212101012121212 Dimensõesmm (C x L x A) 408 x 208 x 76408 x 208 x 76408 x 208 x 76408 x 208 x 76408 x 208 x 76408 x 208 x 76408 x 208 x 76408 x 208 x 76 12NC 913700620366913700620466913700629566913700614666913700609266913700609366913700609466913700609566 Peso (kg) 3,43,93,43,43,43,83,44,0 Dados de embalagem Peso(kg) 0,280,300,340,340,270,300,270,31 Reator 3 lâmpadas 4 lâmpadas Reator Reator Document Outline Página 1 Página 2 Página 3
