HF-Regulator Touch and DALI PL-L

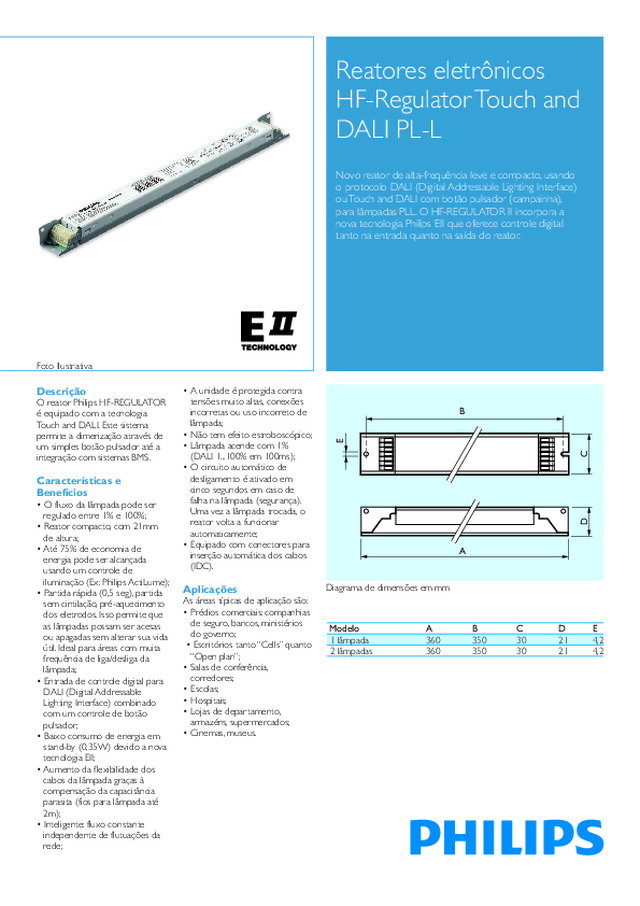

Reatores eletrônicos HF-Regulator Touch and DALI PL-L Novo reator de alta-frequência leve e compacto, usando o protocolo DALI (Digital Addressable Lighting Interface) ou Touch and DALI com botão pulsador (campainha), para lâmpadas PLL. O HF-REGULATOR II incorpora a nova tecnologia Philips EII que oferece controle digital tanto na entrada quanto na saída do reator. Descrição Características e Benefícios O reator Philips HF-REGULATOR é equipado com a tecnologia Touch and DALI. Este sistema permite a dimerização através de um simples botão pulsador até a integração com sistemas BMS. • O fluxo da lâmpada pode ser  regulado entre 1% e 100%; • Reator compacto, com 21mm  de altura; • Até 75% de economia de  energia pode ser alcançada usando um controle de iluminação (Ex: Philips ActiLume); • Partida rápida (0,5 seg), partida  sem cintilação, pré-aquecimento dos eletrodos. Isso permite que as lâmpadas possam ser acesas ou apagadas sem alterar sua vida útil. Ideal para áreas com muita frequência de liga/desliga da lâmpada; • Entrada de controle digital para  DALI (Digital Addressable Lighting Interface) combinado com um controle de botão pulsador; • Baixo consumo de energia em  stand-by (0,35W) devido a nova tecnologia EII; • Aumento da flexibilidade dos  cabos da lâmpada graças à compensação da capacitância parasita (fios para lâmpada até 2m); • Inteligente: fluxo constante  independente de flutuações da rede; • A unidade é protegida contra  tensões muito altas, conexões incorretas ou uso incorreto de lâmpada; • Não tem efeito estroboscópico;• Lâmpada acende com 1%  (DALI 1...100% em 100ms); • O circuito automático de  desligamento é ativado em cinco segundos em caso de falha na lâmpada (segurança). Uma vez a lâmpada trocada, o reator volta a funcionar automaticamente; • Equipado com conectores para  inserção automática dos cabos (IDC). As áreas típicas de aplicação são:• Prédios comerciais: companhias  de seguro, bancos, ministérios do governo;  • Escritórios tanto “Cells” quanto  “Open plan”; • Salas de conferência,  corredores; • Escolas;• Hospitais;• Lojas de departamento,  armazéns, supermercados; • Cinemas, museus. Aplicações Diagrama de dimensões em mm Modelo 1 lâmpada2 lâmpadas A360360 C3030 E4,24,2 B350350 D2121 A B C D E Foto Ilustrativa

Aprovações RFI 30 Mhz EN 55015 RFI 30 Mhz EN 55022 Limite B Harmônicas EN 61000-3-2 Imunidade EN 61547 Segurança EN 61347-2-3 Performance EN 60929 Testes mecânicos IEC 68-2-6-FCIEC 68-2-29-Eb Padrão de qualidade ISO 9001 Padrão ambiental ISO 14001 Marcas de aprovação ENECVDE-EMV Temperatura declarada EN 61347 Marca CE 110 Dados técnicos para Instalação Características técnicas:Tensão de alimentação nominal   220 - 240V Com tolerância para segurança   +/-10%   198 - 264V Com tolerância para desempenho    +6% -8%   202 - 254V Frequência de alimentação   50/60 Hz Frequência na lâmpada 42 kHz Fator de potência 0,95 com 100% Operação Inteligente;Com flutuações na rede AC, ofluxo luminoso varia no máximo 2% 202-254V Tensão de operação DC (enquanto a luz de emergência estiver acionada)Fluxo luminoso varia no máximo 2%Tensão necessária da bateria para ter a ignição da lâmpada garantida:   198 - 254V DC Tensão necessária da bateria para operação:   176 - 254V DC O fluxo luminoso nominal é obtido na tensão DC de:   220 - 240V DC Notas:1.  Para aplicações DC contínuas, um fusível externo deve ser usado na luminária.2.  A tensão DC ( 198V) constante no reator pode influenciar a vida do mesmo. Corrente de terra 0.5 mA por reator Número máximo de reatores quepodem ser conectados a umdetector de corrente residualde 30 mA 30 Proteção contra sobretensão 48 horas com 320 V  AC 2 horas com 350 V AC Reacendimento automático depois da troca da lâmpada ou pico de tensão Sim Os reatores não necessitam de qualquer dispositivo auxiliar para partida da(s) lâmpada(s). CódigoComercial HF-R TD 136 PL-L EIIHF-R TD 236 PL-L EIIHF-R TD 155 PL-L EIIHF-R TD 255 PL-L EII TensãoNominal(V) 220220220220 Correntede rede(A) 0,170,330,280,54 Potência Total(W) 377262 118 Fator defluxoluminoso 1,001,001,001,00 Dados técnicos Distorçãoharmônica(THD) 10%10%10%10% Fator dePotência 0,980,980,980,99 Lâmpadas (W) 1 x 36W2 x 36W1 x 55W2 x 55W Frequência (Hz) 50/6050/6050/6050/60

Esquemas de ligação SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Outubro 2009. OCP 0004 CódigoComercial HF-R TD 136 PL-L EIIHF-R TD 236 PL-L EIIHF-R TD 155 PL-L EIIHF-R TD 255 PL-L EII CaixaQtde.Peças 12121212 Dimensõesmm (C x L x A) 408 x 206 x 76408 x 206 x 76408 x 206 x 76408 x 206 x 76 12NC 913700618966913700619066913700619166913700619266 Peso (kg) 3,43,83,44,0 Dados de embalagem Peso(kg) 0,260,300,260,32 1 lâmpada 2 lâmpadas Esquema de ligação do botão pulsador nos reatores Rede  (220V) Rede  (220V) Botão pulsador Reator Reator Reator Document Outline Página 1 Página 2 Página 3
