HF-Regulator Touch and DALI TL5 EII

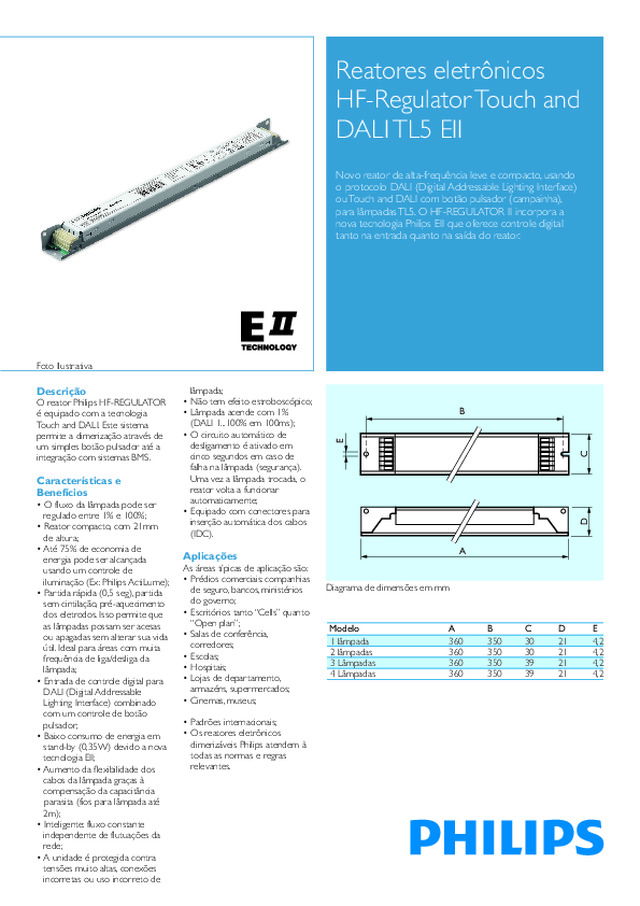

Reatores eletrônicos HF-Regulator Touch and DALI TL5 EII Novo reator de alta-frequência leve e compacto, usando o protocolo DALI (Digital Addressable Lighting Interface) ou Touch and DALI com botão pulsador (campainha), para lâmpadas TL5. O HF-REGULATOR II incorpora a nova tecnologia Philips EII que oferece controle digital tanto na entrada quanto na saída do reator. Descrição Características e Benefícios O reator Philips HF-REGULATOR é equipado com a tecnologia Touch and DALI. Este sistema permite a dimerização através de um simples botão pulsador até a integração com sistemas BMS. • O fluxo da lâmpada pode ser  regulado entre 1% e 100%; • Reator compacto, com 21mm  de altura; • Até 75% de economia de  energia pode ser alcançada usando um controle de iluminação (Ex: Philips ActiLume); • Partida rápida (0,5 seg), partida  sem cintilação, pré-aquecimento dos eletrodos. Isso permite que as lâmpadas possam ser acesas ou apagadas sem alterar sua vida útil. Ideal para áreas com muita frequência de liga/desliga da lâmpada; • Entrada de controle digital para  DALI (Digital Addressable Lighting Interface) combinado com um controle de botão pulsador; • Baixo consumo de energia em  stand-by (0,35W) devido a nova tecnologia EII; • Aumento da flexibilidade dos  cabos da lâmpada graças à compensação da capacitância    parasita (fios para lâmpada até  2m); • Inteligente: fluxo constante  independente de flutuações da rede; • A unidade é protegida contra  tensões muito altas, conexões incorretas ou uso incorreto de  lâmpada; • Não tem efeito estroboscópico;• Lâmpada acende com 1%  (DALI 1...100% em 100ms); • O circuito automático de  desligamento é ativado em cinco segundos em caso de falha na lâmpada (segurança). Uma vez a lâmpada trocada, o reator volta a funcionar automaticamente; • Equipado com conectores para  inserção automática dos cabos (IDC). As áreas típicas de aplicação são:• Prédios comerciais: companhias  de seguro, bancos, ministérios do governo; • Escritórios tanto “Cells” quanto  “Open plan”; • Salas de conferência,  corredores; • Escolas;• Hospitais;• Lojas de departamento,  armazéns, supermercados; • Cinemas, museus; • Padrões internacionais;• Os reatores eletrônicos  dimerizáveis Philips atendem à todas as normas e regras relevantes. Aplicações Diagrama de dimensões em mm Modelo 1 lâmpada2 lâmpadas3 Lâmpadas4 Lâmpadas A360360360360 C30303939 E4,24,24,24,2 B350350350350 D21212121 A B C D E Foto Ilustrativa

Aprovações RFI 30 Mhz EN 55015 RFI 30 Mhz EN 55022 Limite B Harmônicas EN 61000-3-2 Imunidade EN 61547 Segurança EN 61347-2-3 Performance EN 60929 Testes mecânicos IEC 68-2-6-FCIEC 68-2-29-Eb Padrão de qualidade ISO 9001 Padrão ambiental ISO 14001 Marcas de aprovação ENECVDE-EMV Temperatura declarada EN 61347-1 Marca CE 110 Dados técnicos para Instalação Características técnicas:Tensão de alimentação nominal   220 - 240V Com tolerância para segurança   +/-10%   198 - 264V Com tolerância para desempenho    +6% -8%   202 - 254V Frequência de alimentação   50/60 Hz Operação Inteligente;Com flutuações na rede AC, ofluxo luminoso varia no máximo 2% 202-254V Tensão de operação DC (enquanto a luz de emergência estiver acionada)Fluxo luminoso varia no máximo 2%Tensão necessária da bateria para ter a ignição da lâmpada garantida:   198 - 254V DC Tensão necessária da bateria para operação:   176 - 254V DC O fluxo luminoso nominal é obtido na tensão DC de:   220 - 240V DC Notas:1.  Para aplicações DC contínuas, um fusível externo deve ser usado na luminária.2.  A tensão DC ( 198V) constante no reator pode influenciar a vida do mesmo.3. Para o reator HF-R TD 280 TL5/PL-L a potência da lâmpada estará limitada a 50% da potência da lâmpada nominal quando operando em DC. Corrente de terra 0.5 mA por reator Número máximo de reatores quepodem ser conectados a umdetector de corrente residualde 30 mA 30 Proteção contra sobretensão 48 horas com 320 V  AC 2 horas com 350 V AC Reacendimento automático depois da troca da lâmpada ou pico de tensão Sim Os reatores não necessitam de qualquer dispositivo auxiliar para partida da(s) lâmpada(s). CódigoComercial HFRTD214-35T5EIIHF-RTD 314TL5EIIHF-RTD 414TL5EIIHFRTD114-35T5EIIHFRTD214-35T5EIIHF-RTD 154TL5EIIHF-RTD 254TL5EII HFRTD114-35T5EII TensãoNominal(V) 220220220220220220220220 Correntede rede(A) 0,080,150,220,300,150,280,270,54 Potência Total(W) 18344965326160 119 Fator defluxoluminoso 0,01 - 1,000,01 - 1,000,01 - 1,000,01 - 1,000,01 - 1,000,01 - 1,000,01 - 1,000,01 - 1,00 Dados técnicos Distorçãoharmônica(THD) 10%10%10%10%10%10%10%10% Fator dePotência 0,950,950,950,950,970,980,980,99 Lâmpadas (W) 1 x 14W2 x 14W3 x 14W4 x 14W1 x 28W2 x 28W1 x 54W2 x 54W Frequência (Hz) 50/6050/6050/6050/6050/6050/6050/6050/60

Esquemas de ligação SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  OCP 0004 CódigoComercial HF-R TD 114-35 TL5 EIIHF-R TD 214-35 TL5 EIIHF-R TD 314 TL5 EIIHF-R TD 414 TL5 EIIHF-R TD 154 TL5 EIIHF-R TD 254 TL5 EII CaixaQtde.Peças 121212121212 Dimensõesmm (C x L x A) 408 x 208 x 76408 x 208 x 76411 x 206 x 76411 x 206 x 76408 x 208 x 76408 x 208 x 76 12NC 913700618766913700618866913700629166913700614566913700606466913700606566 Peso (kg) 3,43,83,43,43,54,2 Dados de embalagem Peso(kg) 0,260,290,340,340,270,33 2 lâmpadas 3 lâmpadas Reator 4 lâmpadas 1 lâmpada Reator 13 1211 17 16 Esquema de ligação do botão pulsador nos reatores Rede  (220V) Rede  (220V) Botão pulsador Reator Reator Reator Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Outubro 2009. Document Outline Página 1 Página 2 Página 3
