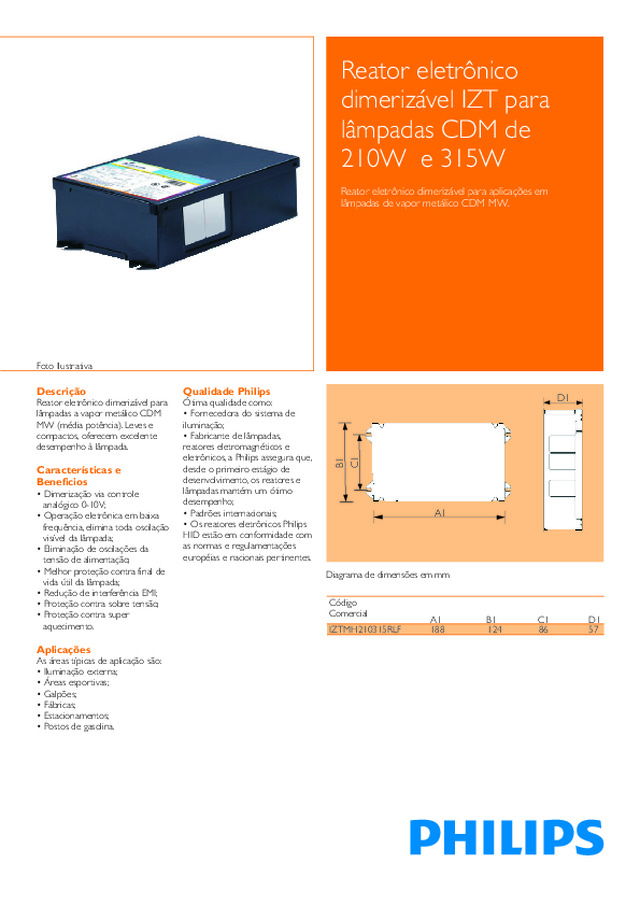

HID Dimerizável IZT para lâmpadas CDM de 210W e 315W

Reator eletrônico dimerizável IZT para lâmpadas CDM de 210W  e 315W Reator eletrônico dimerizável para aplicações em lâmpadas de vapor metálico CDM MW. Descrição Características e Beneficios Aplicações Reator eletrônico dimerizável para lâmpadas a vapor metálico CDM MW (média potência). Leves e compactos, oferecem excelente desempenho à lâmpada. As áreas típicas de aplicação são: • Dimerização via controle  analógico 0-10V; • Operação eletrônica em baixa  frequência, elimina toda oscilação visível da lâmpada; • Eliminação de oscilações da  tensão de alimentação; • Melhor proteção contra final de  vida útil da lâmpada; • Redução de interferência EMI;• Proteção contra sobre tensão;• Proteção contra super  aquecimento. • Iluminação externa;• Áreas esportivas;• Galpões;• Fábricas;• Estacionamentos;• Postos de gasolina. Qualidade Philips Ótima qualidade como:• Fornecedora do sistema de iluminação; abricante de lâmpadas,  reatores eletromagnéticos e eletrônicos, a Philips assegura que, desde o primeiro estágio de desenvolvimento, os reatores e lâmpadas mantém um ótimo desempenho; Os reatores eletrônicos Philips  HID estão em conformidade com as normas e regulamentações européias e nacionais pertinentes. • F • Padrões internacionais;•  CódigoComercial IZTMH210315RLF A1 188 B1 124 C1 86 Diagrama de dimensões em mm Foto Ilustrativa D157 D1 B 1 C 1 A1

CódigoComercial IZTMH210315RLFIZTMH210315RLF Tensão deIgnição(KV) 3,0 a 4,03,0 a 4,0 TensãoNominal(V) 220220 Correntede rede(A) 1,051,60 Potência Total(W) 233353 Dados técnicos Frequência (Hz) 50/6050/60 Diagrama de conexão CódigoComercial IZTMH210315RLF Qtde. por caixa 6    Peso caixa (kg)  6,94 Dados de embalagem Dimensõesda caixaC x L x A (mm) 256 x 237 x 181 12NC 913710850202 SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  . Peso (kg) 1,12 Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio aviso. As fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Junho de 2010. Dados técnicos para Instalação Características de operação:Tensão de alimentação nominal - 8% / + 6% Frequência de Alimentação 50 Hz / 60 Hz Corrente de dispersão de aterramento 0,5 mA Nivel de Temperatura nominal   30ºC / 45ºC Nivel de Ruído Inaudível Distância máxima entre reator 10m e lâmpada Atenção: A carcaça do reator deve ser aterrada. Possuem circuito de proteção contra condições anormais. A energia elétrica deve estar desligada durante a manutenção ou instalação do produto. Os reatores não necessitam de qualquer dispositivo auxiliar para partida da(s) lâmpada(s). Fator dePotência 0,950,95 Reator Potência  (W) 210315 Dimerização O reator foi projetado para dimerizar a lâmpada através da interface de 0-10V.O reator permancerá 10 min com potência máxima antes de poder ser dimerizado.É possível dimerizar até 50% da potência do reator.Máxima corrente para dimerização de 0,5 mA por reator. Gráfico da potência em relação ao nível de tensão ajustado no potenciômetro. Po tê n ci a  (% ) Nível de Tensão (V) Dim - Dim + 3 a 4KV Vermelho Azul Violeta Cinza Branco Preto 120 100 80 60 40 20 0 0.0  1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0 315W 210W Chave Seletora Para selecionar a potência da lâmpada que será usada na instalação, é necessário ajustar as duas chaves seletoras conforme figura abaixo: Document Outline Page 1 Page 2
