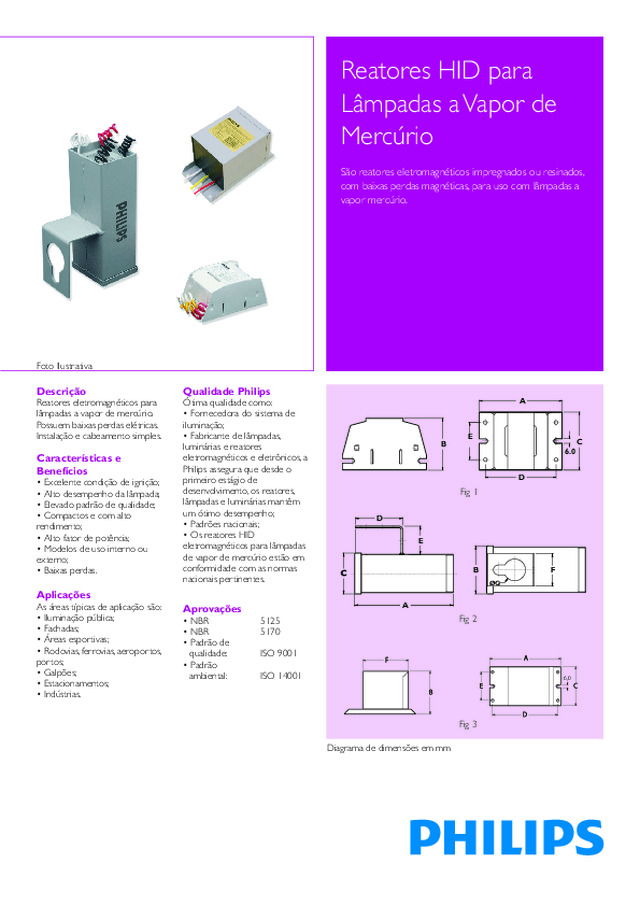

HID para Lâmpadas a Vapor de Mercúrio

Reatores HID para Lâmpadas a Vapor de Mercúrio São reatores eletromagnéticos impregnados ou resinados, com baixas perdas magnéticas, para uso com lâmpadas a vapor mercúrio. Descrição Características e Benefícios Aplicações Reatores eletromagnéticos para lâmpadas a vapor de mercúrio. Possuem baixas perdas elétricas. Instalação e cabeamento simples. • • Alto desempenho da lâmpada;• Elevado padrão de qualidade;• Compactos e com alto rendimento;• Alto fator de potência;• Modelos de uso interno ou externo;• Baixas perdas. As áreas típicas de aplicação são:• Iluminação pública;• Fachadas;• Áreas esportivas;• Rodovias, ferrovias, aeroportos, portos;• Galpões;• Estacionamentos;• Indústrias. Excelente condição de ignição; Qualidade Philips Aprovações Ótima qualidade como:• Fornecedora do sistema de iluminação;• Fabricante de lâmpadas, luminárias e reatores eletromagnéticos e eletrônicos, a Philips assegura que desde o primeiro estágio de desenvolvimento, os reatores, lâmpadas e luminárias mantêm um ótimo desempenho;• Padrões nacionais;• Os reatores HID eletromagnéticos para lâmpadas de vapor de mercúrio estão em conformidade com as normas nacionais pertinentes.  • NBR 5125 • NBR 5170 • Padrão de  qualidade:  ISO 9001 • Padrão  ambiental:  ISO 14001 Diagrama de dimensões em mm B C D  A  6.0  E Fig 1 C D E A F ØG  B Fig 2 Foto Ilustrativa C A D E 6,0 B F Fig 3

CódigoComercial VMTI80A26VMTE80A26VMI125A26 PVMTE125A26VMTI250A26VMTE250A26VMTI400A26VMTE400A26VMTE1000A26 PVMTI - vapor de mercúrio uso internoVMTE - vapor de mercúrio uso externo A 113,0125,0113,0125,0122,0180,0150,0230,0270,0 B 52,064,052,064,075,092,075,092,0110,0 D 97,087,097,087,0105,087,0138,087,0135,0 E 40,050,040,050,060,050,060,050,053,0 G -40,0-40,0-40,0-40,018,0 Diagrama de dimensão Fig. 121232322 Dados de dimensões em mm C 62,074,062,074,082,081,082,081,0100,0 F -60,0-60,090,060,0115,060,038,0 CódigoComercial VMTI80A26 VMTE80A26 VMI125A26 P VMTE125A26 VMTI250A26 VMTE250A26 VMTI400A26 VMTE400A26 VMTE1000A26 P Capacitor incorporado (internamente ao reator) Na embalagem são fornecidos 1 reator + 1 capacitor.Nota: Capacitor utilizado para corrigir o fator de potência  0,92 ³ Lâmpadas (W) 80W80W125W125W250W250W400W400W1000W Perdas (W) 11,011,014,017,023,022,030,030,070,0 Correnteda rede(A) 0.420.420.650.651,301,302,102,105,00 Capacitor F x V m 7,5 x 250 Incorp. 9 x 250 Incorp. 16 x 250 Incorp. 25 x 250 Incorp.Incorp. Dados técnicos D t (ºC) 656580707575757590 Tw (ºC) 130130130130130130130130130 Fator dePotência 0.950.950.950.950,950,950,950,950,95 AlimentaçãoRede    Freq.(V)       (Hz) 220220220220220220220220220 606060606060606060 Diagrama de conexão LL LL C N N N N R Secção dos cabos:No lado da linha de alimentação: 1.0 - 2.5mmComprimento da decapagem do cabo: 20 mmNota: Por questões de segurança, o reator deverá ser aterrado.

SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Outubro 2009. CódigoComercial VMTE80A26VMI125A26 PVMTE125A26VMTI250A26VMTE250A26VMTI400A26VMTE400A26VMTE1000A26 P VMTI80A26  Código EAN 1 Peça12NC 789679126027278967912602897894400504724789679126029679867912321707896791232569789679123237878967912324537894400510527 913711212401913711250001913711200801913711250201913711248501913711249501913711248201913711249701913711239701 CaixaQtde.Peças 848444421 Dimensõesmm (C x L x A) 255 x 206 x 110308 x 130 x 114255 x 206 x 110308 x 130 x 114245 x 210 x 78440 x 185 x 92305 x 220 x 78235 x 215 x 92275 x 156 x 112 Código EAN 789679123715178967912381347896791238387 78967912349907896791235089789679123497678967912351027896791234778 Peso (kg) 8,086,608,147,32 10,3913,0013,2318,23 8,65 Dados de embalagem Peso(kg) 0,981,601,001,782,563,163,274,528,50  T e TW: O significado destas siglas nas etiquetas de produtos são para definir as condições ideais de temperatura ambiente de trabalho do reator. As normas vigentes declaram que a diferença entre elas (ex.: TW: 130°Ce  T: 90°C = 40°C) indicam qual a temperatura ambiente máxima no alojamento onde está instalado o reator.Os reatores Philips permitem que esta temperatura seja no máximo 50°C, sem comprometer a garantia especificada, desde que a tensão de alimentação não seja superior a 6% do valor nominal declarado na etiqueta do produto. Obs.: Estes valores são afetados diretamente pelo modelo de luminária utilizada referente ao espaço, formas de dissipação, tipo de construção, ventilação, proteção contra a influência de calor gerado pela lâmpada, etc. D D Document Outline Página 1 Página 2 Página 3
