HID PrimaVision para Lâmpadas MASTER Colour CDM de 35W, 70W e 150W

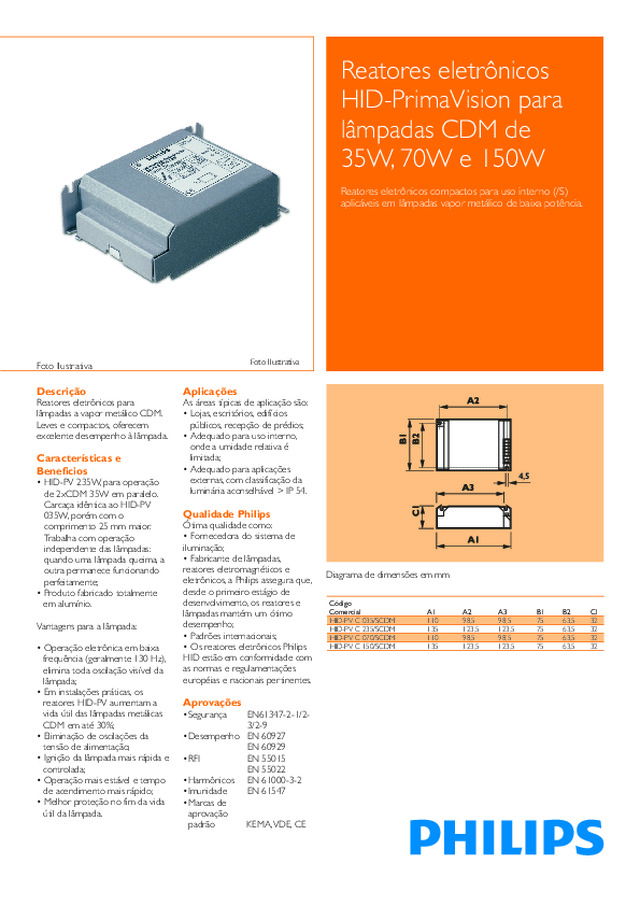

Reatores eletrônicos HID-PrimaVision para lâmpadas CDM de 35W, 70W e 150W Reatores eletrônicos compactos para uso interno (/S) aplicáveis em lâmpadas vapor metálico de baixa potência. Descrição Características e Beneficios Reatores eletrônicos para lâmpadas a vapor metálico CDM. Leves e compactos, oferecem excelente desempenho à lâmpada. HID-PV 235W, para operação de 2xCDM 35W em paralelo. Carcaça idêntica ao HID-PV 035W, porém com o comprimento 25 mm maior. Trabalha com operação independente das lâmpadas: quando uma lâmpada queima, a outra permanece funcionando perfeitamente;Produto fabricado totalmente  em alumínio. •  •  Vantagens para a lâmpada: • Operação eletrônica em baixa  frequência (geralmente 130 Hz), elimina toda oscilação visível da lâmpada; • Em instalações práticas, os  reatores HID-PV aumentam a vida útil das lâmpadas metálicas CDM em até 30%; • Eliminação de oscilações da  tensão de alimentação; • Ignição da lâmpada mais rápida e  controlada; • Operação mais estável e tempo  de acendimento mais rápido; • Melhor proteção no fim da vida  útil da lâmpada. Aplicações Qualidade Philips Aprovações As áreas típicas de aplicação são: Lojas, escritórios, edifícios  públicos, recepção de prédios;Adequado para uso interno, onde a umidade relativa é limitada;Adequado para aplicações externas, com classificação da luminária aconselhável IP 54. Ótima qualidade como:• Fornecedora do sistema de iluminação; abricante de lâmpadas,  reatores eletromagnéticos e eletrônicos, a Philips assegura que, desde o primeiro estágio de desenvolvimento, os reatores e lâmpadas mantém um ótimo desempenho; Os reatores eletrônicos Philips  HID estão em conformidade com as normas e regulamentações européias e nacionais pertinentes. Segurança  EN61347-2-1/2- 3/2-9 Desempenho  EN 60927  EN 60929 RFI  EN 55015  EN 55022 Harmônicos  EN 61000-3-2 Imunidade  EN 61547 Marcas de   aprovação     padrão  •  •  •  • F • Padrões internacionais;•  • • • ••• Foto Ilustrativa CódigoComercial HID-PV C 035/SCDMHID-PV C 235/SCDMHID-PV C 070/SCDMHID-PV C 150/SCDM A1110135110135 A298,5123,598,5123,5 A398,5123,598,5123,5 B175757575 B263,563,563,563,5 C132323232 4,5 Diagrama de dimensões em mm Foto Ilustrativa  KEMA, VDE, CE

Valor de lúmen para CDM...830 Dados Técnicos HID-PV C 035/SCDMHID-PV C 235/SCDM Modelo HID-PV C 070/SCDMHID-PV C 150/SCDM CDM 35W 2x CDM 35W Lâmpadas (W) CDM 70W CDM 150W Sistema 42 85 Potência  W 78,5 163 7978 Eficácia  Lm/W 8484 Lâmpada 3838 Potência  W 73 147 8787 Eficácia  Lm/W  90 95 33003300 Lúmen   Lm 6600 14000 8080 Tmáxima  carcaça   ºC 80  85 -20…55 Faixa de T ambiente ºC -20…55 -20…60 Maiores informações referentes a comportamento térmico podem ser encontradas no www.hid-primavision.philips.com -20…55 HID-PV C 070/S ou /P ou /I CDM HID-PV C 035/SCDM 0,19 HID-PV C 235/SCDM 0,38 HID-PV C 035/SCDM 24 HID-PV C 235/SCDM 24 B 16 A B 10 A 63% C 16 A 170% C 10 A 104% L, I 16 A 108% L, I 10 A 65% G, U, II 16 A 212% G, U, II 10 A 127% K, III 16 A 254% K, III 10 A 154% Observações:1. Os dados são baseados em alimentação com uma impedância de 400mW   (igual a 15m de cabo de 2,5mm² e outro de 20m até o meio  da distribuição de energia), nas piores condições. Com uma impedância de 800mW  o número de reatores pode aumentar em 10%. 2. As medições devem ser verificadas em instalações reais. Os dados estão sujeitos a alteração.3. Em alguns casos, o número máximo de reatores não é determinado pelo disjuntor,  mas sim pela carga mínima de energia elétrica da instalação de iluminação.4. Observe que o número máximo de reatores é fornecido quando são energizados no mesmo momento (exemplo: por um interruptor de parede).5. As medições foram feitas em um disjuntor unipolar.  Para disjuntores multipolares, recomendamos uma redução de 20% no número de reatores.6. Número máximo de reatores que podem ser conectados a um detector de corrente residual de 30 mA é 30. Reatores Reatores Corrente de entrada Corrente Inrush Tabela de conversão para quantidades máximas de reatores em outros tipos de interruptor Corrente de alimentação em 220V Tipo de disjuntores Número relativo  de reatores 100 % (Consulte tabela acima) Dados técnicos para instalação Características de Operação: Tensão de alimentação nominal 220- 240V   Com tolerância para desempenho +6%/8% 206-254V   Com tolerância para operação 180-264V   Frequência de alimentação 50/60 Hz   Frequência operacão (típica) 130 Hz   Fator de potência 0,95 Tensão de ignição  3-5kV Corrente de dispersão de aterramento  0,5 mA por reator Capacitância máxima dos cabos:  Máx. 120 pF Máx. 120 pF Máx. 120 pF por lâmpada Observações:Com alimentação de três fases, nunca desconecte o cabo neutro ,  caso contrário, o circuito poderá ser danificado. A ligação dentro da luminária deve ser reta ou mais curta possível: os fios da linha de alimentação não devem ficar paralelo aos fios  O circuito protegido termicamente inclui um recurso de auto-desligamento, a ignição cessa depois de 18 minutos, a linha dealimentação deve ser desligada e ligada novamente para o   . Proteção contra sobre-tensão 48 hrs.  em 320 Vac2 hrs. em 350 Vac5 min em 380 Vac Religamento automático depois da substituição da lâmpada ou queda de tensão. A lâmpada pode levar 18 minutos para acender novamente. Teste de resistência de isolamento 500V DC da fase/neutro para o terra. (não entre a fase e o neutro)Observação: verifique se o Neutro foi reconectadodepois de executar o teste mencionado acima e antes de colocar a  instalação em operação. HID-PV C 070/SCDM  0,34 HID-PV C 150/SCDM 0,73 Quant. máx. de reator por disjuntor Tipo B - 16A HID-PV C 070/SCDM 14 HID-PV C 150/SCDM 6 HID-PV 035/S ou /I CDMHID-PV C 035/S ou /P ou /I CDM HID-PV 150/S ou /I CDMHID-PV C 235/S ou /P ou /I CDM Máx. 120 pF Máx. 200 pF da lâmpadas. religamento do reator

SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Outubro 2009. Diagrama de ligação A conexão dos cabos é bastante simplificada pela utilização de contatos de inserção com conectores.  Secção dos cabos:No lado da linha de alimentação:  0,75 - 2,5mm² No lado da lâmpada:  0,75 - 2,5mm² Comprimento da decapagem do cabo: 8-10mm Tensão dealimentação 4kV ~ ~ REATOR Tensão dealimentação REATOR 4kV 1 Lâmpada 2 Lâmpadas HID-PV C 035/SHID-PV C 070/SHID-PV C 150/S HID-PV C 235/S CódigoComercial HID-PV C 035/SCDMHID-PV C 235/SCDMHID-PV C 070/SCDMHID-PV C 150/SCDM CaixaQtde.Peças 12121212 Dimensõesmm (C x L x A) 260 x 197 x 90310 x 219 x 106260 x 197 x 90333 x 264 x 117 12NC 913700604466913700193066913700604066913700614066 Peso (kg) 2,83,62,84,8 Dados de embalagem Peso(kg) 0,210,270,210,36 Document Outline Página 1 Página 2 Página 3
