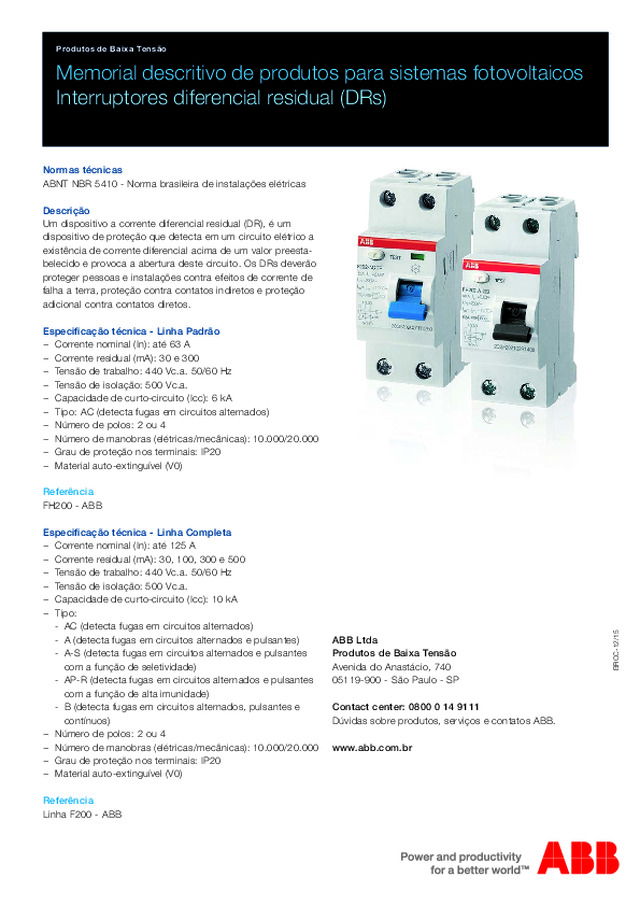

Memorial descritivo de produtos para sistemas fotovoltaicos Interruptores diferencial residual (DRs) Produtos de Baixa Tensão Normas técnicas ABNT NBR 5410 - Norma brasileira de instalações elétricas Descrição Um dispositivo a corrente diferencial residual (DR), é um dispositivo de proteção que detecta em um circuito elétrico a existência de corrente diferencial acima de um valor preesta-belecido e provoca a abertura deste circuito. Os DRs deverão proteger pessoas e instalações contra efeitos de corrente de falha a terra, proteção contra contatos indiretos e proteção adicional contra contatos diretos. Especificação técnica - Linha Padrão   − Corrente nominal (In): até 63 A   − Corrente residual (mA): 30 e 300   − Tensão de trabalho: 440 Vc.a. 50/60 Hz   − Tensão de isolação: 500 Vc.a.   − Capacidade de curto-circuito (Icc): 6 kA   − Tipo: AC (detecta fugas em circuitos alternados)   − Número de polos: 2 ou 4   − Número de manobras (elétricas/mecânicas): 10.000/20.000   − Grau de proteção nos terminais: IP20   − Material auto-extinguível (V0) Referência FH200 - ABB Especificação técnica - Linha Completa   − Corrente nominal (In): até 125 A   − Corrente residual (mA): 30, 100, 300 e 500   − Tensão de trabalho: 440 Vc.a. 50/60 Hz   − Tensão de isolação: 500 Vc.a.   − Capacidade de curto-circuito (Icc): 10 kA   − Tipo:   - AC (detecta fugas em circuitos alternados)   - A (detecta fugas em circuitos alternados e pulsantes)   - A-S (detecta fugas em circuitos alternados e pulsantes  com a função de seletividade)   - AP-R (detecta fugas em circuitos alternados e pulsantes  com a função de alta imunidade)   - B (detecta fugas em circuitos alternados, pulsantes e  contínuos)   − Número de polos: 2 ou 4   − Número de manobras (elétricas/mecânicas): 10.000/20.000   − Grau de proteção nos terminais: IP20   − Material auto-extinguível (V0) Referência Linha F200 - ABB ABB Ltda Produtos de Baixa TensãoAvenida do Anastácio, 74005119-900 - São Paulo - SP  Contact center: 0800 0 14 9111Dúvidas sobre produtos, serviços e contatos ABB.  www.abb.com.br BRCC-12/15
