Luxsense

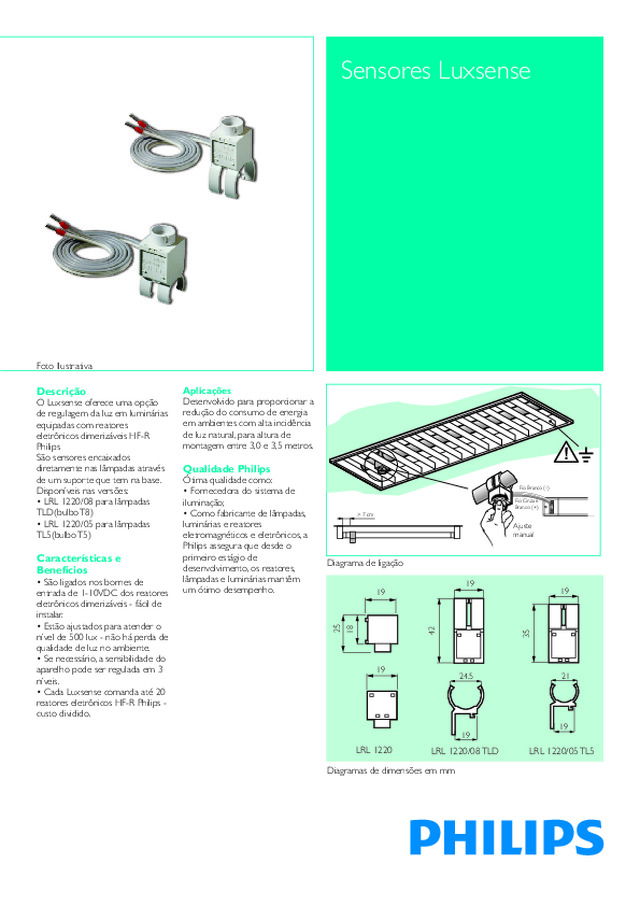

Sensores Luxsense Descrição Características e Benefícios O Luxsense oferece uma opção de regulagem da luz em luminárias equipadas com reatores eletrônicos dimerizáveis HF-R PhilipsSão sensores encaixados diretamente nas lâmpadas através de um suporte que tem na base.Disponíveis nas versões:• LRL 1220/08 para lâmpadas TLD(bulbo T8)• LRL 1220/05 para lâmpadas TL5(bulbo T5) • São ligados nos bornes de entrada de 1-10VDC dos reatores eletrônicos dimerizáveis - fácil de instalar.• Estão ajustados para atender o nível de 500 lux - não há perda de qualidade de luz no ambiente.• Se necessário, a sensibilidade do aparelho pode ser regulada em 3 níveis.• Cada Luxsense comanda até 20  reatores eletrônicos HF-R Philips - custo dividido. Aplicações Qualidade Philips Desenvolvido para proporcionar a redução do consumo de energia em ambientes com alta incidência de luz natural, para altura de montagem entre 3,0 e 3,5 metros. Ótima qualidade como:• Fornecedora do sistema de iluminação;• Como fabricante de lâmpadas, luminárias e reatores eletromagnéticos e eletrônicos, a Philips assegura que desde o primeiro estágio de desenvolvimento, os reatores, lâmpadas e luminárias mantêm um ótimo desempenho. Diagramas de dimensões em mm 19 1 8 2 5 19  24.5 19 19 4 2 19 3 5  21 19 LRL 1220/08 TLD LRL 1220/05 TL5 LRL 1220 Diagrama de ligação 7 cm ! Ajustemanual Fio Cinza eBranco (+) Fio Branco (-) Foto Ilustrativa

Luxímetro 500 lux + - Dados técnicos Condições ambientaisOperaçãoTemperatura ambiente 5ºC a 55ºC Umidade relativa 15% a 90% (sem condensação) Temperatura máximado grampo à lâmpada  70ºC superfície de contato Condições de armazenamentoTemperatura ambiente -25ºC a 70ºC Umidade relativa 5% a 95% à 25ºC Cores de identificação Branco / cinza: (+), Branco: (-). Quando conectado inversamente à entrada 1-10VDC dos reatores HF-R Philips a entrada do reator é curto-circuitada, resultando no mínimo nível de luz de saida. Peso / dimensões 20 gramas, 25 x 21 x 19mm Instalação1. Escolha uma sala com incidência de luz natural para utilização do  sensor de luz Luxsense. 2. Encaixe o sensor na lâmpada e certifique-se de que o nível de luz  instalado e o nível de luz requerido estão razoavelmente próximos. O nível de luz deve ser medido na mesa de trabalho, preferencialmente sem a contribuição da luz natural (de preferência a noite). 3. Manualmente ajuste o sensor tal que o nível de luz requerido seja  alcançado. Memorize a posição no botão seletor do Luxsense 4. Caso a instalação possua mais de um Luxsense, mantenha o mesmo  ajuste em todos eles Obs: O luxsense possui ajuste de fábrica para ambientes de escritórios (500 lux) e não necessita ser ajustado manualmente. Nota:  não é recomendado a instalação em lâmpadas TL5 HO (High  Output). Nesse caso o sensor deverá ser adaptado na luminária. SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Outubro 2009. CódigoComercial LRL 1220/05 sensor com o clip TL5LRL 1220/08 sensor com o clip TLD Peso (g) 600600 Dados de embalagem Quant. porcaixa 2020 Dimensõesda caixa 370 x 260 x 130370 x 260 x 130 12NC 913700182182913700323603 Document Outline Página 1 Página 2
