Medidores PowerLogic® série BCPM - Medidores multicircuito (até 84 circuitos monopolares) para aplicações de rateio de energia e alocação de custos em Data Centers e aplicações prediais

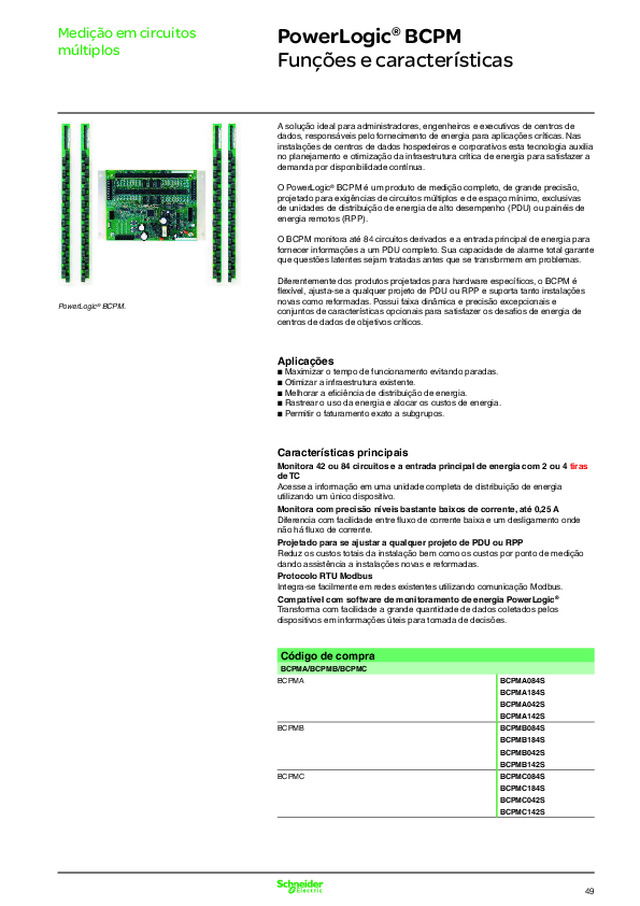

49 Medição em circuitos múltiplos PowerLogic ®  BCPM Funções e características A solução ideal para administradores, engenheiros e executivos de centros de dados, responsáveis pelo fornecimento de energia para aplicações críticas. Nas instalações de centros de dados hospedeiros e corporativos esta tecnologia auxilia no planejamento e otimização da infraestrutura crítica de energia para satisfazer a demanda por disponibilidade contínua. O PowerLogic ®  BCPM é um produto de medição completo, de grande precisão,  projetado para exigências de circuitos múltiplos e de espaço mínimo, exclusivas de unidades de distribuição de energia de alto desempenho (PDU) ou painéis de energia remotos (RPP). O BCPM monitora até 84 circuitos derivados e a entrada principal de energia para fornecer informações a um PDU completo. Sua capacidade de alarme total garante que questões latentes sejam tratadas antes que se transformem em problemas. Diferentemente dos produtos projetados para hardware específi cos, o BCPM é fl exível, ajusta-se a qualquer projeto de PDU ou RPP e suporta tanto instalações novas como reformadas. Possui faixa dinâmica e precisão excepcionais e conjuntos de características opcionais para satisfazer os desafi os de energia de centros de dados de objetivos críticos. Aplicações Q  Maximizar o tempo de funcionamento evitando paradas.  Q  Otimizar a infraestrutura existente.  Q  Melhorar a efi ciência de distribuição de energia.  Q  Rastrear o uso da energia e alocar os custos de energia.  Q  Permitir o faturamento exato a subgrupos. Características principais Monitora 42 ou 84 circuitos e a entrada principal de energia com 2 ou 4  tiras   de TCAcesse a informação em uma unidade completa de distribuição de energia utilizando um único dispositivo.Monitora com precisão níveis bastante baixos de corrente, até 0,25 ADiferencia com facilidade entre fl uxo de corrente baixa e um desligamento onde não há fl uxo de corrente.Projetado para se ajustar a qualquer projeto de PDU ou RPPReduz os custos totais da instalação bem como os custos por ponto de medição dando assistência a instalações novas e reformadas.Protocolo RTU Modbus Integra-se facilmente em redes existentes utilizando comunicação Modbus.Compatível com software de monitoramento de energia PowerLogic ® Transforma com facilidade a grande quantidade de dados coletados pelos dispositivos em informações úteis para tomada de decisões. Código de compra BCPMA/BCPMB/BCPMC BCPMA BCPMA084S BCPMA184S BCPMA042S BCPMA142S BCPMB BCPMB084S BCPMB184S BCPMB042S BCPMB142S BCPMC BCPMC084S BCPMC184S BCPMC042S BCPMC142S PowerLogic ®  BCPM.

Medição em circuitos múltiplos PowerLogic ®  BCPM Funções e características Dados de saída BCPMA BCPMB BCPMC Corrente Por fase ■ ■ ■ Por circuito ■ ■ ■ Demanda Corrente + pico por fase ■ ■ ■ Corrente + pico por circuito ■ ■ ■ kWh Total ■ ■ Por circuito ■ kW Potência real por fase ■ ■ Potência real por circuito ■ Demanda de potência + pico, por fase ■ ■ Demanda de potência + pico, por circuito ■ Fator de potência Total ■ ■ Por fase ■ ■ Por circuito ■ Tensão Fase-fase; média 3 fases ■ ■ Fase-fase, fases A-B ■ ■ Fase-fase, fases B-C ■ ■ Fase-fase, fases A-C ■ ■  Fase-neutro, média das 3 fases ■ ■ Fase-neutro, por fase ■ ■ Frequência Frequência (fase A) ■ ■ Alarmes  Subtensão e sobretensão (somente BCPMA e BCPMB) Falta de fase A Falta de fase B Falta de fase C Mensagens de erro dos LEDs Cor e padrão Descrição do status Verde, uma vez por segundo Operação normal Âmbar, uma vez por segundo Sobretensão ou sobrecorente Âmbar, duas vezes por segundo A imagem de Firmware inválida Âmbar, três vezes por segundo Ordem incorreta das tiras Vermelho, contínuo ou piscando Falha do dispositivo BCPM PowerLogic ® . 1  Conectores de cabo de fi ta de 50 pinos 2  Entradas auxiliares 3  Conexão de energia de controle (principal) 4  Fusível de energia de controle 5  LED vivo 6  Pontos de tomada de tensão 7  DIP switches de endereços de comunicação 8  DIP siwtches de confi gurações de comunicação 9  2 conexões RS-485 10  LEDs de RS-485 50

51 Medição em circuitos múltiplos PowerLogic ®  BCPM Funções e características PowerLogic ®  BCPM. Especifi cações do PowerLogic ®  BCPM Características elétricas Tipo de mediçãoPrecisão da medição (corrente e tensão) Corrente principal 2% da leitura de 1 - 10% da corrente nominal; 1% de 10 - 100% da corrente nominal Tensão principal 1% da leitura de 90 - 277 V  (1) Corrente de circuito derivado 3% da leitura de 0,25 A - 2 A, 2% da leitura de 2 A - 100 A Potência 4% da leitura de 0,25 A - 2 A  (1) (2) 3% da leitura de 2 A - 100 A  (1) (2) Taxa de atualização de dados 1,2 segundos Características da tensão de entrada Tensão medida 150 - 480 Vca F-F  (1)   90 - 277 Vca F-N  (1) Faixa de medição 151 - 480 Vca F-F  (1) 90 - 277 Vca F-N  (1) Tensão de alimentação CA 90 - 277 Vca (50/60 Hz) Características mecânicas Peso 1,5 kg Dimensões       Placa do circuito 288 x 146 mm Condições ambientais Temperatura de operação 0 a 60°C Temperatura de armazenagem -40°C a 70°C Categoria da instalação CAT III Segurança Europa IEC 61010 EUA e Canadá Dispositivo tipo aberto UL 508 Comunicação RS 485 Taxa de transmissão selecionável entre 4800, 9600, 19200, 38400 através de DIP switchRS-485 a 2 ou 4 fi os selecionável por DIP switch Protocolo Modbus RTU Características de fi rmware  Detecção de distúrbios de tensão e corrente (Sag/swell)  Limites de alarme defi nidos pelo usuário para detecção de sobretensão e subtensão Alarmes Quatro níveis de alarmes: alto-alto, alto, baixo e baixo-baixo (setpoints para cada um defi nidos pelo usuário). Cada alarme possui um status travado para alertar o operador que um alarme foi acionado. Alarmes alto e baixo possuem status instantâneos que permitem ao operador saber se o estado de alarme ainda está ocorrendo. Atualização de fi rmware  Atualização através da porta RS-485 (1) Conjuntos de características somente ‘A’ e ‘B’.(2) Faixa de precisão de potência: +/- 0,8 a 1,0 do fator de potência. Especifi cações do TC de baixa tensão (TCBT) de 1/3 V Características elétricas Precisão 1% de 10% a 100% da corrente nominal Faixa de frequência 50/60 Hz Fios 18 AWG, 600 Vca, par trançado UL 1015, comprimento padrão de 1,8 m Tensão máxima suportada pelo condutor F-N 600 Vca Condições ambientais Temperatura de operação -15°C a 60°C Temperatura de armazenamento -40°C a 70°C Faixa de umidade 0 a 95% sem condensação O PowerLogic ®  BCPM utiliza TCs de núcleo dividido de  1/3 V de saída como entradas auxiliares. Esses TCs devem ser encomendados separadamente do BCPM

Medição em circuitos múltiplos PowerLogic ®  BCPM Funções e características Código de compra  Item Código Descrição 1 Modelo BCPM Medidor de precisão elevada que monitora circuitos derivados e a entrada principal de energia, inclusive com capacidade de alarmes total 2 Conjunto de características A Monitora potência e energia por circuitos e entrada principal B Monitora corrente por circuitos, potência e energia por entrada principal C Monitora somente corrente, por circuito e entrada principal 3 Espaçamento de TC 0 Espaçamento de TC de 3/4”  1 Espaçamento de TC de 1”  4 Número de circuitos 84 84 circuitos 42 42 circuitos 5 Marca S Schneider Electric Exemplo de código de compra de BCPM. 1   Modelo. 2   Conjunto de características. 3   Espaçamento de TCs. 4   Número de circuitos. 5   Marca. Código de compra de TC de baixa tensão de 1/3 V Referência Corrente nominal Dimensões internas LVCT00102S 100 A 31 mm x 100 mm LVCT00202S 200 A 31 mm x 100 mm LVCT00302S 300 A 31 mm x 100 mm LVCT00403S 400 A 62 mm x 132 mm LVCT00603S 600 A 62 mm x 132 mm LVCT00803S 800 A 62 mm x 132 mm LVCT00804S 800 A 62 mm x 201 mm LVCT01004S 1000 A 62 mm x 201 mm LVCT01204S 1200 A 62 mm x 201 mm LVCT01604S 1600 A 62 mm x 201 mm LVCT02004S 2000 A 62 mm x 201 mm LVCT02404S 2400 A 62 mm x 201 mm 1 2 3 4 5 BCPM A 0 84 S 52

53 211 mm 122 mm 184 mm 288 mm Ø =  5 mm 32 mm 146 mm 516 mm 28 mm 20 mm 31 mm 10 mm  abertura 19 mm no  centro 635 mm 10 mm  abertura 26 mm no  centro 50 mm 33 mm 30 mm 2.0” (50 mm) Slot: 7 x 13 mm Slot: 7 x 13 mm Dimensões PowerLogic ®  BCPM PowerLogic ®  BCPM Instalação e conexão Medição em circuitos múltiplos

Medição em circuitos múltiplos PowerLogic ®  BCPM Instalação e conexão Detalhes da instalação do PowerLogic ®  BCPM Instalação de 4 tiras Fator de forma de TC de baixa tensão de 1/3 V Fator de forma pequeno Fator de forma médio Fator de forma grande 100/200/300 A 400/600/800 A 800/1000/1200/ 1600/2000/2400 A A = 96 mm A = 125 mm A = 125 mm B = 30 mm B = 73 mm B = 139 mm C = 31 mm C = 62 mm C = 62 mm D = 30 mm D = 30 mm D = 30 mm E = 100 mm E = 132 mm E = 201 mm F = 121 mm F = 151 mm F = 151 mm Monitoramento de circuitos 4 tiras de TC para monitoramento de 84 circuitos Monitoramento da entrada principal(TCs encomendados separadamente) Transdutores (1/3 Vca) BCPM PCB 54
