Medidores PowerLogic® série Enercept - Medidores trifásicos embutidos em TCs bipartidos (até 2.400A) para medições básicas ou avançadas em instalações industriais ou prediais, sem a necessidade de abertura do circuito

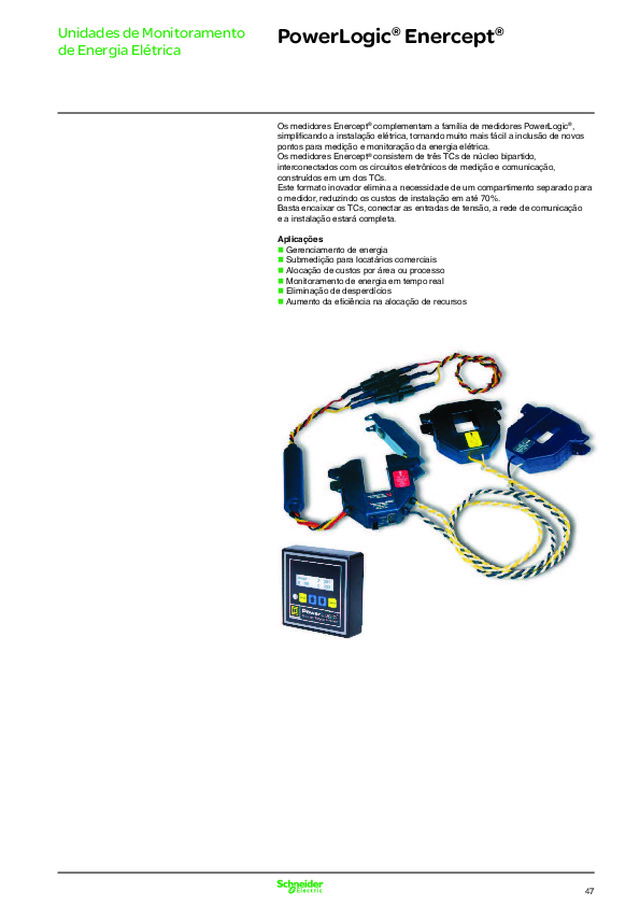

47 Unidades de Monitoramento de Energia Elétrica PowerLogic ®  Enercept ® Os medidores Enercept ®  complementam a família de medidores PowerLogic ® ,  simplifi cando a instalação elétrica, tornando muito mais fácil a inclusão de novos pontos para medição e monitoração da energia elétrica.Os medidores Enercept ®  consistem de três TCs de núcleo bipartido,  interconectados com os circuitos eletrônicos de medição e comunicação, construídos em um dos TCs.Este formato inovador elimina a necessidade de um compartimento separado para o medidor, reduzindo os custos de instalação em até 70%.Basta encaixar os TCs, conectar as entradas de tensão, a rede de comunicação e a instalação estará completa. Aplicações „  Gerenciamento de energia „  Submedição para locatários comerciais „  Alocação de custos por área ou processo „  Monitoramento de energia em tempo real „  Eliminação de desperdícios „  Aumento da efi ciência na alocação de recursos

Unidades de Monitoramento de Energia Elétrica PowerLogic ®  Enercept ® Para submedição em aplicações comerciais e industriais Existem duas versões de medidores Enercept ® : básica e avançada. As duas  diferem apenas na quantidade de informações de medição fornecida.A versão básica fornece informações de potência e energia, enquanto a versão avançada fornece até 26 parâmetros, incluindo tensão, corrente, fator de potência e potência reativa. Ambas podem ser conectadas em quaquer circuito trifásico ou monofásico. Especifi cações técnicas Tensão de entrada 208 a 480 Vca rms Número de fases monitoradas Uma ou três Frequência 50/60 Hz Corrente de primário Até 2400 ampères cont. por fase Isolação interna 2000 Vca rms Isolação da caixa 600 Vca rms Faixa de temperatura 0 a 60° C Faixa de umidade 0-95% não condensado Precisão ±1% da leitura de 10-100% da corrente nominal no TC Características físicas da saída RS485, 2 fi os mais blindagem Taxa de transmissão 9600, formato 8N1 Protocolo Modbus RTU Transformador de corrente Núcleo bipartido: 100, 300, 400, 800, 1600, 2400 ampères Especifi cações da saída de dados (Básico) „  Consumo: kWh  „  kW Especifi cações da saída de dados (Avançado) „  Consumo: kW „  Demanda: kW „  Potência ativa - total e por fase: kW „  Potência reativa - total: kVAr „  Potência aparente - total: kVa „  Potência ativa - máxima, mínima e média „  Fator de potência total e por fase „  Tensão fase-fase „  Tensão fase-neutro „  Corrente média e por fase Opcionais 3020ENA485 Adaptador para rede 3020EDI32 Interface de display Informações e referência para pedido ENERCEPT BÁSICO ENERCEPT AVANÇADO FAIXA I.D. JANELA TC(mm) 3020B012 3020E012 100 A 31,75 x 38,35 3020B032 3020E032 300 A 31,75 x 38,35 3020B043 3020E043 400 A 62,23 x 73,41 3020B083 3020E083 800 A 62,23 x 73,41 3020B084 3020E084 800 A 62,23 x 139,70 3020B164 3020E164 1600 A 62,23 x 139,70 3020B244 3020E244 2400 A 62,23 x 139,70 Dimensões  PEQUENO100 A - 300 A MÉDIO400 A - 800 A GRANDE800 A - 1600 A - 2400 A A 3,75” – 95,25 mm 4,90” – 124,46 mm 4,90” – 124,46 mm B 1,51” – 38,35 mm 2,89” – 73,41 mm 5,50” – 139,70 mm C 1,25” – 31,75 mm 2,45” – 62,23 mm 2,45” – 62,23 mm D 1,13” – 28,70 mm 1,13” – 28,70 mm 1,13” – 28,70 mm E 3,91” – 99,31 mm 5,20” – 132,08 mm 7,88” – 200,15 mm F 4,75” – 120,65 mm 5,91” – 150,11 mm 5,92” – 150,37 mm Modbus RS-485 Para dispositivos MODBUS (RS-485) adicionais  ØA ØB ØC N Instalação de 480 Vca máx. trifásica, 4 fios típica Preto Vermelho Amarelo TC  Vermelho TC  Preto Branco TC  Amarelo Instalação de 240/120 VCA monofásica, 3 fios típica 120    120    REDE MODBUS RS-485 Vermelho Preto Amarelo TC  Preto TC  Amarelo TC  Vermelho Neutro Para dispositivos MODBUS adicionais Diagramas de conexões típicas 48
