Medidores PowerLogic® série iEM3000 - Medidores trifásicos de medição direta (até 63A) ou indireta para aplicações prediais de rateio de energia e alocação de custos

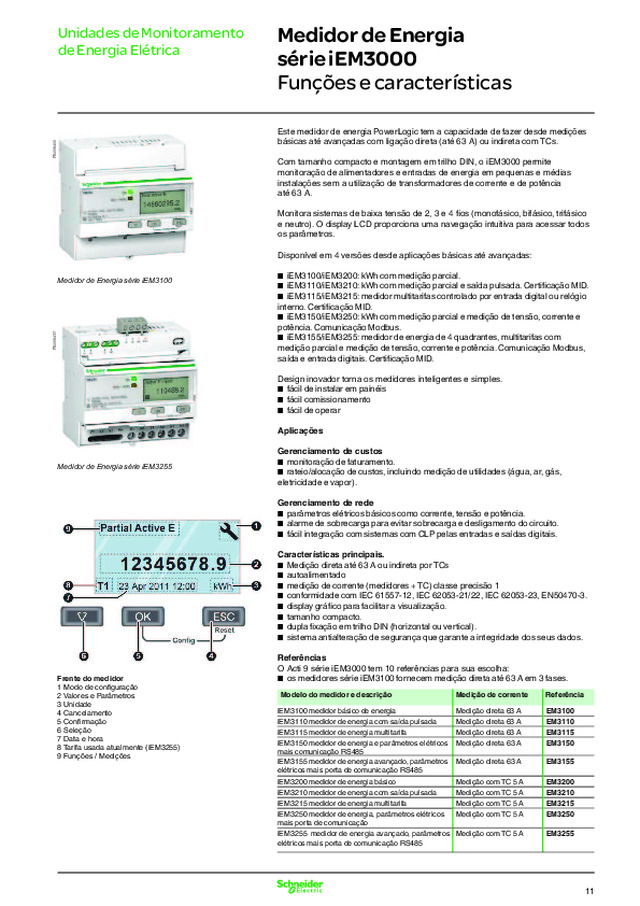

Unidades de Monitoramento de Energia Elétrica PB108410 Este medidor de energia PowerLogic tem a capacidade de fazer desde medições básicas até avançadas com ligação direta (até 63 A) ou indireta com TCs.  Com tamanho compacto e montagem em trilho DIN, o iEM3000 permite monitoração de alimentadores e entradas de energia em pequenas e médias instalações sem a utilização de transformadores de corrente e de potência até 63 A.  Monitora sistemas de baixa tensão de 2, 3 e 4 fi os (monofásico, bifásico, trifásico e neutro). O display LCD proporciona uma navegação intuitiva para acessar todos os parâmetros. Disponível em 4 versões desde aplicações básicas até avançadas:   b iEM3100/iEM3200: kWh com medição parcial.   b iEM3110/iEM3210: kWh com medição parcial e saída pulsada. Certifi cação MID.   b iEM3115/iEM3215: medidor multitarifas controlado por entrada digital ou relógio  interno. Certifi cação MID.   b iEM3150/iEM3250: kWh com medição parcial e medição de tensão, corrente e  potência. Comunicação Modbus.   b iEM3155/iEM3255: medidor de energia de 4 quadrantes, multitarifas com  medição parcial e medição de tensão, corrente e potência. Comunicação Modbus, saída e entrada digitais. Certifi cação MID. Design inovador torna os medidores inteligentes e simples.   b fácil de instalar em painéis   b fácil comissionamento   b fácil de operar Aplicações Gerenciamento de custos   b monitoração de faturamento.   b rateio/alocação de custos, incluindo medição de utilidades (água, ar, gás,  eletricidade e vapor).  Gerenciamento de rede   b parâmetros elétricos básicos como corrente, tensão e potência.   b alarme de sobrecarga para evitar sobrecarga e desligamento do circuito.               b fácil integração com sistemas com CLP pelas entradas e saídas digitais.  Características principais.   b Medição direta até 63 A ou indireta por TCs   b autoalimentado   b medição de corrente (medidores + TC) classe precisão 1    b conformidade com IEC 61557-12, IEC 62053-21/22, IEC 62053-23, EN50470-3.   b display gráfi co para facilitar a visualização.   b tamanho compacto.   b dupla fi xação em trilho DIN (horizontal ou vertical).   b sistema antialteração de segurança que garante a integridade dos seus dados. ReferênciasO Acti 9 série iEM3000 tem 10 referências para sua escolha:   b os medidores série iEM3100 fornecem medição direta até 63 A em 3 fases.  Medidor de Energia série iEM3100 PB108432 Medidor de Energia série iEM3255 Modelo do medidor e descrição Medição de corrente Referência iEM3100 medidor básico de energia Medição direta 63 A EM3100 iEM3110 medidor de energia com saída pulsada Medição direta 63 A EM3110 iEM3115 medidor de energia multitarifa Medição direta 63 A EM3115 iEM3150 medidor de energia e parâmetros elétricos mais comunicação RS485 Medição direta 63 A EM3150 iEM3155 medidor de energia avançado, parâmetros elétricos mais porta de comunicação RS485 Medição direta 63 A EM3155 iEM3200 medidor de energia básico Medição com TC 5 A EM3200 iEM3210 medidor de energia com saída pulsada Medição com TC 5 A EM3210 iEM3215 medidor de energia multitarifa Medição com TC 5 A EM3215 iEM3250 medidor de energia, parâmetros elétricos mais porta de comunicação Medição com TC 5 A EM3250 iEM3255  medidor de energia avançado, parâmetros elétricos mais porta de comunicação RS485 Medição com TC 5 A EM3255 Medidor de Energia série iEM3000 Funções e características Frente do medidor1 Modo de confi guração2 Valores e Parâmetros3 Unidade4 Cancelamento5 Confi rmação6 Seleção7 Data e hora8 Tarifa usada atualmente (iEM3255)9 Funções / Medições 11

Guia de funções iEM3100 iEM3110 iEM3115 iEM3150 iEM3155 iEM3200 iEM3210 iEM3215 iEM3250 iEM3255 Medição direta (até 63 A) b b b b b TC de entrada (1 A, 5 A) b b b b b TP de entrada b b Medição de energia ativa b b b b b b b b b b Medição dos 4 quadrantes b b Medições elétricas(I, V, P, etc.) b b b b Multitarifa (relógio interno) 4 4 4 4 Multitarifa (controle externo) 4 2 4 2 Display de medição  b b b b b b b b b b Entradas programáveis 2 1 2 1 Saídas digitais programáveis 1 1 Saída pulsada b b Alarme de sobrecarga kW b b Modbus RS485 b b b b MID (certifi cação de metrologia legal) b b b b b b Largura (módulo de 18 mm  em trilho DIN) 5 5 5 5 5 5 5 5 5 5 Vantagens da conectividade Entradas digitais programáveis Sinal externo para controle de tarifa (4 tarifas) Medição parcial com reset remoto Sinalização de status do disjuntor Coleta de sinais de utilidades (WAGES) Saídas digitais programáveis Alarme de sobrecarga de kWh (iEM3155/iEM3255) Pulsos de kWh Display gráfi co LCD Barras de energia Corrente, tensão, potência, data e tempo Comunicação Modbus RS485 com terminais de parafuso que  permitem ligação em varal (Daisy Chain) Normas Normas IEC IEC 61557-12, IEC 61036, IEC 61010, IEC 62053-21/22  Classe 1 e Classe 0.5S, IEC 62053-23 Certifi cação MID EN 50470-1/3 Medição direta até 63 A Capacidade de multitarifaçãoA gama iEM3000 permite gerenciar o consumo de kWh em quatro registros diferentes. Isto pode ser controlado por: b entradas digitais. Sinal pode ser fornecido pelo CLP ou utilitários b relógio interno programável pelo display b através da comunicação Esta função permite aos usuários: b rateio de consumo de energia para aplicações com dupla alimentação, diferenciando fonte reserva ou fonte principal b compreender o consumo durante o tempo de trabalho e desligado, entre dias úteis e fi ns de semana  b verifi car o consumo acompanhando as tarifas da distribuidora de energia (horário de ponto e fora ponto) Medição com TC (1 A / 5 A) Unidades de Monitoramento de Energia Elétrica Medidor de Energia série iEM3000 Funções e características 12

13 Especifi cações Série iEM3100 iEM3100 iEM3110 iEM3115 iEM3150 iEM3155 Corrente (máx.)  medição direta 63 A Constante do LED de medição (pulsos/kWh) 500/kWh Saída pulsada Até  1000 p/kWh Até  1000 p/kWh Multitarifação 4 tarifas 4 tarifas Comunicação Modbus via  RS485 Modbus via  RS485 DI/DO 0/1 2/0 1/1 MID (EN50470-3) b b b Instalação 1P+N, 3P, 3P+N Classe de precisão Classe 1 (IEC 62053-21 e IEC61557-12) Classe B (EN50470-3) Máxima seção de cabos 16 mm² Display máx. LCD 99999999,9 kWh Tensão (L-L) 3 x 100/173 Vca a 3 x 277/480 Vca (50/60 Hz) Grau de proteção IP40 painel frontal e IP20 caixa Temperatura  -25°C a 55°C (K55) Tamanho do produto 10 módulos de 9 mm Sobretensão e medição Categoria III, Grau de poluição 2  kWh b b b b b kVARh b Potência ativa b b Potência reativa b Corrente e Tensão b b Alarme de sobrecarga b Contador de horas b Especifi cações Série iEM3200 iEM3200 iEM3210 iEM3215 iEM3250 iEM3255 Corrente (máx.)  TCs 1 A / 5 A 6 A Constante do LED de medição  5000/kWh Saída pulsada Até 1000 p/kWh Até 1000 p/kWh Multitarifação 4 tarifas 4 tarifas Comunicação Modbus via  RS485 Modbus via  RS485 DI/DO 0/1 2/0 1/1 MID (EN50470-3) b b b Instalação 1P+N, 3P, 3P+N  com TCs 1P+N, 3P, 3P+N  com TCs e TPs Classe de precisão Classe 0.5S (IEC 62053-22 e IEC61557-12) Classe C (EN50470-3) (1) Máxima seção de cabos 6 mm² para corrente e 4 mm² para tensão Display máx. LCD 99999999,9 kWh ou 99999999,9 MWh Tensão (L-L) 3 x 100/173 Vca a 3 x 277/480 Vca (50/60 Hz) Grau de proteção IP40 painel frontal e IP20 caixa Temperatura  -25°C a 55°C (K55) Tamanho do produto 10 módulos de 9 mm Sobretensão e medição Categoria III, Grau de poluição 2  kWh b b b b b kVARh b Potência ativa b b Potência reativa b Corrente e Tensão b b Alarme de sobrecarga b Contador de horas b (1) Para TCs 1 A Classe 1 (IEC6253-21 e IEC61557-12 Classe B (EN50470-3) Unidades de Monitoramento de Energia Elétrica Medidor de Energia série iEM3000 Funções e características
