MicroLuxsense

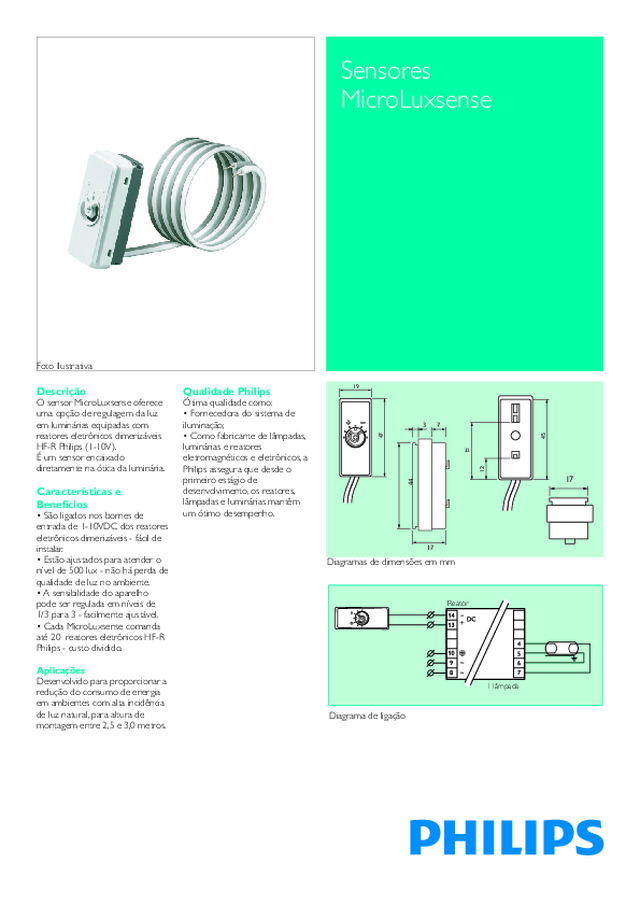

Sensores MicroLuxsense Descrição Características e Benefícios Aplicações O sensor MicroLuxsense oferece uma opção de regulagem da luz em luminárias equipadas com reatores eletrônicos dimerizáveis HF-R Philips (1-10V).É um sensor encaixado diretamente na ótica da luminária. • São ligados nos bornes de entrada de 1-10VDC dos reatores eletrônicos dimerizáveis - fácil de instalar.• Estão ajustados para atender o nível de 500 lux - não há perda de qualidade de luz no ambiente.• A sensibilidade do aparelho pode ser regulada em níveis de 1/3 para 3 - facilmente ajustável.• Cada MicroLuxsense comanda até 20  reatores eletrônicos HF-R Philips - custo dividido. Desenvolvido para proporcionar a redução do consumo de energia em ambientes com alta incidência de luz natural, para altura de montagem entre 2,5 e 3,0 metros. Qualidade Philips Ótima qualidade como:• Fornecedora do sistema de iluminação;• Como fabricante de lâmpadas, luminárias e reatores eletromagnéticos e eletrônicos, a Philips assegura que desde o primeiro estágio de desenvolvimento, os reatores, lâmpadas e luminárias mantêm um ótimo desempenho. Diagramas de dimensões em mm Diagrama de ligação Foto Ilustrativa 4 5 4 7 1 2 19 7 4 4 3 17 17 32 1 lâmpada Reator

Dados técnicos Condições ambientaisOperaçãoTemperatura ambiente 5ºC a 55ºC Umidade relativa 5% a 90% (sem condensação) Condições de armazenamentoTemperatura ambiente -25ºC a 70ºC Umidade relativa 5% a 95% à 25ºC Cores de identificação Branco / cinza: (+), Branco: (-). Quando conectado inversamente à entrada 1-10VDC dos reatores HF-R Philips a entrada do reator é curto-circuitada, resultando no mínimo nível de luz de saida. Instalação 1. Escolha uma sala com incidência de luz natural para utilização do  sensor de luz MicroLuxsense. 2. Instale o sensor na luminária e certifique-se de que o nível de luz  instalado e o nível de luz requerido estão razoavelmente próximos. O nível de luz deve ser medido na mesa de trabalho, preferencialmente sem a contribuição da luz natural (de preferência a noite). 3. Manualmente ajuste o sensor tal que o nível de luz requerido seja  alcançado. Memorize a posição no botão seletor do MicroLuxsense, mantendo o mesmo ajuste para todos os MicroLuxsense Obs: O MicroLuxsense possui ajuste de fábrica para ambientes de escritórios (500 lux) e não necessita ser ajustado manualmente. SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Abril 2010. CódigoComercial LRL 1222/00 MicroLuxsense Peso (kg) 2,5 Dados de embalagem Quant. porcaixa 100 Dimensõesda caixa 295 x 205 x 200 12NC 913700331003 0 500 1000 1500 2000 2500 0 200 400 600 800 1000 1200 1400 1600 1800 2000 3000 Luz n atura l Requerido Luz artificial Total  com  sen sor Total  sem  sen sor N ív e l  d e  l u z  ( lu x ) Luz Natural (lux) Instalado Características de funcionamento As características de controle do sensor estão descritos no gráfico acima.O sensor MicroLuxsense a luz natural fazendo com que haja uma redução do fluxo da lâmpada, de acordo com nível de luz ajustado. Document Outline Page 1 Page 2
