Multimedidores PowerLogic® série PM3200 - Medidores trifásicos de medição indireta para painéis de distribuição e aplicações prediais de rateio de energia e alocação de custos

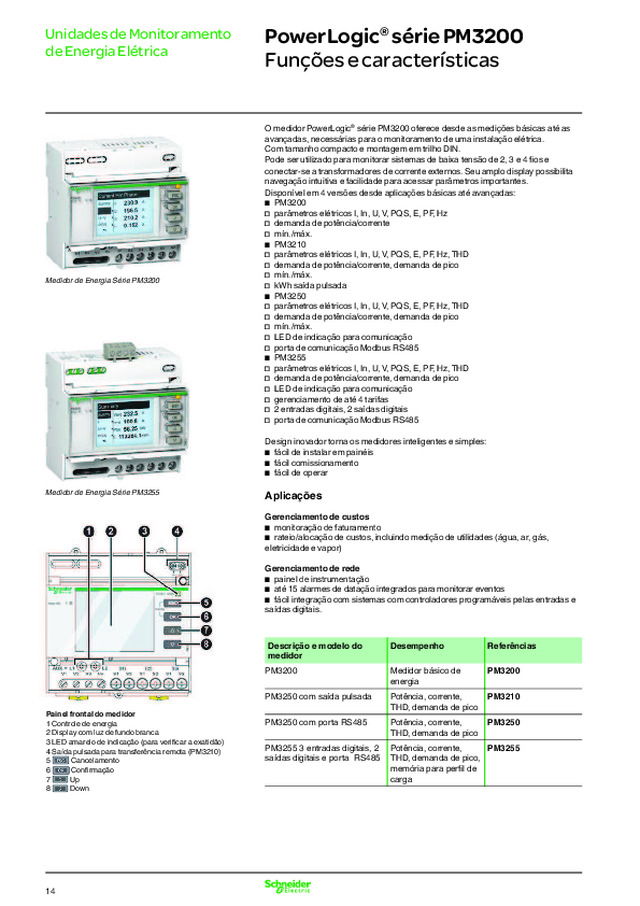

O medidor PowerLogic ®  série PM3200 oferece desde as medições básicas até as  avançadas, necessárias para o monitoramento de uma instalação elétrica. Com tamanho compacto e montagem em trilho DIN.Pode ser utilizado para monitorar sistemas de baixa tensão de 2, 3 e 4 fi os econectar-se a transformadores de corrente externos. Seu amplo display possibilita navegação intuitiva e facilidade para acessar parâmetros importantes. Disponível em 4 versões desde aplicações básicas até avançadas:   b PM3200   v parâmetros elétricos I, In, U, V, PQS, E, PF, Hz   v demanda de potência/corrente   v mín./máx.    b PM3210   v parâmetros elétricos I, In, U, V, PQS, E, PF, Hz, THD   v demanda de potência/corrente, demanda de pico   v mín./máx.    v kWh saída pulsada   b PM3250   v parâmetros elétricos I, In, U, V, PQS, E, PF, Hz, THD   v demanda de potência/corrente, demanda de pico   v mín./máx.    v LED de indicação para comunicação   v porta de comunicação Modbus RS485   b PM3255   v parâmetros elétricos I, In, U, V, PQS, E, PF, Hz, THD   v demanda de potência/corrente, demanda de pico   v LED de indicação para comunicação   v gerenciamento de até 4 tarifas   v 2 entradas digitais, 2 saídas digitais   v porta de comunicação Modbus RS485 Design inovador torna os medidores inteligentes e simples:   b fácil de instalar em painéis   b fácil comissionamento   b fácil de operar Aplicações Gerenciamento de custos b monitoração de faturamento   b rateio/alocação de custos, incluindo medição de utilidades (água, ar, gás, eletricidade e vapor) Gerenciamento de rede b painel de instrumentação   b até 15 alarmes de datação integrados para monitorar eventos   b fácil integração com sistemas com controladores programáveis pelas entradas e saídas digitais. Descrição e modelo do medidor Desempenho Referências PM3200 Medidor básico de energia PM3200 PM3250 com saída pulsada Potência, corrente, THD, demanda de pico PM3210 PM3250 com porta RS485 Potência, corrente, THD, demanda de pico PM3250 PM3255 3 entradas digitais, 2 saídas digitais e porta  RS485 Potência, corrente, THD, demanda de pico, memória para perfi l de carga PM3255 PowerLogic ®  série PM3200  Funções e características Unidades de Monitoramento de Energia Elétrica Medidor de Energia Série PM3255 Painel frontal do medidor1 Controle de energia2 Display com luz de fundo branca3 LED amarelo de indicação (para verifi car a exatidão)4 Saída pulsada para transferência remota (PM3210)5   Cancelamento 6  Confi rmação 7   Up 8   Down Medidor de Energia Série PM3200 14

15 PowerLogic ®  série PM3200  Funções e características Unidades de Monitoramento de Energia Elétrica Guia de funções Série PM3200 PM3200 PM3210 PM3250 PM3255 Desempenho padrão IEC61557-12 PMD/Sx/K55/0,5 Q Q Q Q Geral Uso em sistemas de BT e MT Q Q Q Q Número de amostras por ciclo 32 32 32 32 TC de entrada (1 A /5 A) Q Q Q Q TP de entrada Q Q Q Q Multitarifas 4 4 4 4 Valores RMS instantâneos Corrente, tensão por fase e média Q Q Q Q Energia ativa, reativa, aparente. Total e por fase Q Q Q Q Fator de potência. Total e por fase Q Q Q Q Valores de energia Energia ativa, reativa, aparente; Import & export Q Q Q Q Valores de demanda Corrente, demanda de potência (ativa, reativa e aparente); instantâneo Q Q Q Q Corrente, demanda de potência (ativa, reativa e aparente); pico Q Q Q Qualidade da medição de energia THD Corrente e tensão Q Q Q Gravação de dados Mín./máx. dos valores instantâneo Q Q Q Q Registro de  demanda Q Registro de consumo de energia (dia, semana, mês) Q Entrada digital / Saída digital 0/1 2/2 Comunicação Porta RS-485 Q Q Protocolo Modbus Q Q Vantagens da conectividade Entradas digitais programáveis Sinal externo para controle de tarifa (4 tarifas) Medição parcial com reset remoto Sinalização de status do disjuntor Coleta sinais de utilidades (WAGES) Saídas digitais programáveis Alarme (PM3255) Pulsos de kWh   Display gráfi co LCD Display gráfi co com backlit que permite uma navegação  simples de toda informação relevante e em vários  idiomas. Comunicação Modbus RS485 com terminais de parafuso que  permitem ligação em varal (Daisy Chain). Medidor de Energia Série PM3210

PowerLogic ®  série PM3200  Funções e características Unidades de Monitoramento de Energia Elétrica Especifi cações Série PM3200 Tipo de medição True RMS até 15ª harmônica em sistemas CA monofásicos ou trifásicos  (3F, 3F + N), 32 amostras por ciclo Precisão da medição Corrente com TCs x/5A 0,3% de 0,5 A a 6 A Corrente com TCs x/1A 0,5% de 0,1 A a 1,2 A Tensão 0,3% de 50 V a 330 V (F-N), de 80 V a 570 V (F-F) Fator de potência +/-0,005 de 0,5 A a 6 A com TCs x/5A; de 0,1A a 1,2 A com TCs x/1A Energia ativa/aparente com TC x/5A Classe 0,5 Energia ativa/aparente com TC x/1A Classe 1 Potência reativa Classe 2 Frequência +/-0,05% de 45 a 65 Hz Energia ativa com TC x/5A IEC630053-22 Classe 0,5 s Energia ativa com TC x/1A IEC630053-21 Classe 1 Energia reativa IEC630053-23 Classe 2 Taxa de atualização de dados 1 s Características da tensão de entrada Tensão medida 50 V a 330 Vca (direto / TP secundário F-N) 80 V a 570 Vca (direto / TP secundário F-F) até 1 MVca (com TP externo) Faixa de frequência 45 Hz a 65 Hz Características da corrente de entrada Faixa do TC primário Regulável de 1 A a 32767 A Faixa do TC secundário 1 A ou 5 A Faixa de medição da entrada com TC x/5A 0,05 A a 6 A Faixa de medição da entrada com TC x/1A 0,02 a 1,2 A Sobrecarga  permissível 10 A contínuo. 20 A para 10s/hora Alimentação CA 100/173 a 277/480 Vca (+/-20%), 3 W/5 VA; 45 Hz a 65 Hz CC 100 a 300 Vcc, 3 W Entrada/Saídas Entrada digital (PM3255) 11 a 40 Vcc, 24 Vcc nominal, carga máxima  =4mA, isolamento de 3,5 kVrms Saída digital (PM3210) Acoplamento ótico, sensível à polaridade, 5 a 30 V, 15 mA máx., isolamento  de 3,5 kVrms Saída digital (PM3255) Relé de estado sólido, insensível à polaridade, 5 a 35 V, 50 mA máx., 50 ohm  máximo, isolamento de 3,5 kVrms 16

17 PowerLogic ®  série PM3200  Funções e características Unidades de Monitoramento de Energia Elétrica Especifi cações (cont.) Série PM3200 Características mecânicas Peso 0,26 kg Grau de proteção IP (IEC60529) IP40 (display frontal), IP20 (medidor) Dimensões mm (A x L x P) 90 x 95 x 70 Condições de operação Temperatura de operação -25° C a +55° C Temperatura de armazenamento -40° C a +85° C Umidade 5 a 95% UR a 50° C (não condensado) Grau de poluição 2 Categoria de medição III, para sistemas de distribuição até 277/480 Vca Rigidez dielétrica Conforme IEC61010-1, display frontal duplamente isolado Altitude 3000 m máximo Compatibilidade eletromagnética Imunidade a descargas eletrostáticas Nível IV (IEC61000-4-2) Imunidade a campos irradiados Nível III (IEC61000-4-3) Imunidade a transitórios rápidos Nível IV (IEC61000-4-4) Imunidade a ondas de impulso Nível IV (IEC61000-4-5) Imunidade condutiva Nível III (IEC61000-4-6) Compatibilidade eletromagnética 0,5 mT (IEC61000-4-8) Emissões conduzidas e irradiadas Classe B (EN55022) Segurança CE conforme IEC61010-1 (1) Comunicação Porta RS485 2 fi os, 9600 a 38400 bps, Modbus RTU (isolamento duplo) Display Dimensões 43 mm x 34,6 mm Resolução do display 128 x 96 pontos (1) Protegido por duplo isolamento
