Multimedidores PowerLogic® série PM700 - Solução simples para aplicações com maior precisão

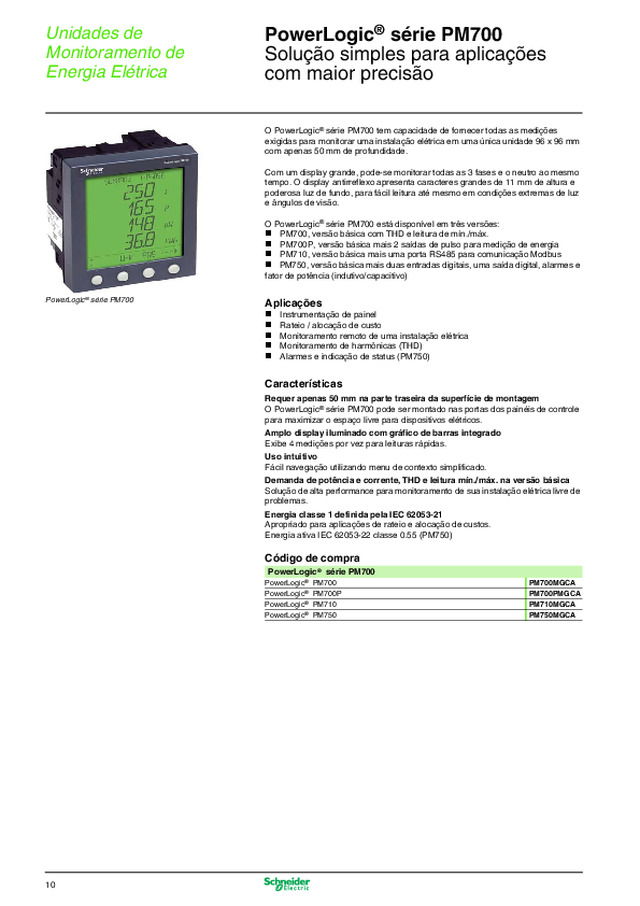

10 Unidades de Monitoramento de Energia Elétrica PowerLogic ®  série PM700 0 Solução simples para aplicações com maior precisão   PowerLogic ®  série PM700 O PowerLogic ®  série PM700 tem capacidade de fornecer todas as medições  exigidas para monitorar uma instalação elétrica em uma única unidade 96 x 96 mm com apenas 50 mm de profundidade. Com um display grande, pode-se monitorar todas as 3 fases e o neutro ao mesmo tempo. O display antirreflexo apresenta caracteres grandes de 11 mm de altura e poderosa luz de fundo, para fácil leitura até mesmo em condições extremas de luz e ângulos de visão. O PowerLogic ®  série PM700 está disponível em três versões:  PM700, versão básica com THD e leitura de mín./máx. PM700P, versão básica mais 2 saídas de pulso para medição de energia PM710, versão básica mais uma porta RS485 para comunicação Modbus PM750, versão básica mais duas entradas digitais, uma saída digital, alarmes e  fator de potência (indutivo/capacitivo) Aplicações  Instrumentação de painel Rateio / alocação de custo Monitoramento remoto de uma instalação elétrica Monitoramento de harmônicas (THD) Alarmes e indicação de status (PM750) Características Requer apenas 50 mm na parte traseira da superfície de montagemO PowerLogic ®  série PM700 pode ser montado nas portas dos painéis de controle  para maximizar o espaço livre para dispositivos elétricos. Amplo display iluminado com gráfico de barras integradoExibe 4 medições por vez para leituras rápidas. Uso intuitivoFácil navegação utilizando menu de contexto simplificado. Demanda de potência e corrente, THD e leitura mín./máx. na versão básicaSolução de alta performance para monitoramento de sua instalação elétrica livre de problemas. Energia classe 1 definida pela IEC 62053-21Apropriado para aplicações de rateio e alocação de custos.Energia ativa IEC 62053-22 classe 0.55 (PM750) Código de compra PowerLogic ®   série PM700 PowerLogic ®    PM700 PM700MGCA PowerLogic ®    PM700P PM700PMGCA PowerLogic ®    PM710 PM710MGCA PowerLogic ®    PM750 PM750MGCA

11 Unidades de Monitoramento de Energia Elétrica PowerLogic ®  série PM700 0 Solução simples para aplicações com maior precisão Guia de escolha PM700 PM700P PM710 PM750 Geral Uso em sistemas BT e AT Precisão da corrente e tensão 0,5% 0,5% 0,5% 0,5% Precisão da energia e potência 1,0% 1,0% 1,0% 0,5% Valores RMS instantâneos Corrente Fase e neutro Tensão F-F e F-N Frequência Potências ativa, reativa e aparente Total e por fase sinalizado (1) Fator de potência Total absoluto absoluto absoluto sinalizado Valores de energia Energias ativa, reativa e aparente sinalizado (1) Valores de demanda Corrente Janela e valores máximos Potências ativa, reativa e aparente Janela e valores máximos Ajuste do método de cálculo Janela fixa, móvel Medição da qualidade da energia Distorção harmônica Corrente e tensão Armazenamento de dados Valores instantâneos de mín./máx. Display e Entradas/Saídas Display LCD iluminado Saída pulsada - 2 - 1 Entrada digital - - - 2 Comunicação Porta RS485 - - Protocolo Modbus - - (1) Medição nos quatro quadrantes PowerLogic ®  série PM700 1 Fixação2 Comunicação RS485 (PM710) ou  2 saídas de pulso (PM700P) 3 LED de funcionamento4 Alimentação5 Entradas de tensão6 Entradas de corrente Dimensões em mm

12 Unidades de Monitoramento de Energia Elétrica PowerLogic ®  série PM700 0 Solução simples para aplicações com maior precisão   Características elétricas Tipo de medição True RMS até a 15 a  harmônica Em sistemas CA trifásicos (3F, 3F + N), bifásicos e monofásicos32 amostras por ciclo Precisão da medição Corrente e tensão 0,5% Potência 1% Frequência ±0,01 Hz de 45 a 65 Hz Energia ativa IEC 62053-21 Classe 1 e IEC 62053-22 Classe 0.5s (PM750) Energia reativa IEC 62053-23 Classe 2 Taxa de atualização dos dados 1 s  Características da tensão de entrada Tensão medida 10 a 480 Vca (direta F-F)10 a 277 Vca (direta F-N)10 a 1.600 kV CA (com TP externo) Sobrefaixa de medição 1,2 Un Impedância 2 M Ω (F-F) / 1 MΩ (F-N) Faixa da medição da frequência 45 a 65 Hz Vista traseira do PowerLogic ®  série PM700 Características da corrente de entrada Faixa do TC Primário Ajustável de 5 A a 32.767 A Secundário 1 A ou 5 A Faixa de medição 5 mA a 6 A Sobrecarga permissível 15 A contínuo50 A para 10 segundos por hora120 A para 1 segundo por hora Impedância 0,1  Ω  Consumo  0,15 VA Alimentação CA 110 a 415 ±10% Vca, 5 VA CC 125 a 250 ±20% Vcc, 3 W Tempo mínimo de interrupção 100 ms em 120 Vca Saída pulsada PM700P Saída estática 240 ±10% Vca ou 300 ±10% Vcc, 100 mA máx. a 25° C, decaimento de 0,56 mA/° C acima de 25° C, isolação de 2,41 kV rms  PM750 8 a 36 Vcc, 24 Vcc a 25° C, 3 kV rms isolação Características mecânicas Peso 0,37 kg Grau de proteção IP IP52 (display), IP30 (medidor) Dimensões  96 x 96 x 69 mm (medidor com display) Condições ambientais Temperatura de operação Medidor -5° C a +60° C Display -10° C a +50° C Temperatura de armazenamento Medidor + display -40° C a +85° C Umidade relativa 5 a 95% RH a 50° C (não condensado) Grau de poluição 2 Categoria da instalação III, para sistemas de distribuição até277/480 Vca Resistência dielétrica Conforme EN61010, UL508 Compatibilidade eletromagnética Imunidade a descargas eletrostáticas, campos irradiados, transitórios rápidos, ondas de impulso, condução, campos magnéticos e afundamentos de tensão Nível III, IEC 61000-4-2/3/4/5/6/8/11 Emissões de condução e radiação e ambiente comercial/FCC parte 15 classe B EN55011 Emissões de harmônicas IEC 61000-3-2 Emissões de flicker IEC 61000-3-3 Comunicação Porta RS485 (PM710 e PM750) 2 fios, até 19.200 bps, Modbus RTU, circuito SELV, 6 kV impulso (dupla isolação) Características do display Dimensões 73 x 69 mm LCD verde iluminado (6 linhas total, 4 valores simultâneos) Características do firmware Mín./máx. Mín. e máx. com indicação de fase para tensão, corrente, THD, fator de potência, potência (P, Q e S) e frequência
