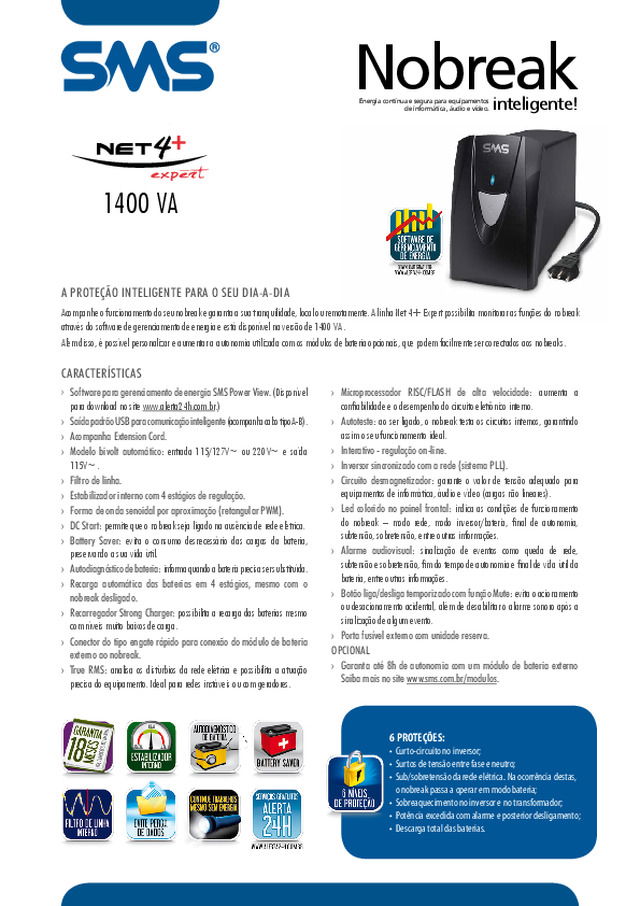

Net 4+ Expert

6 PROTEÇÕES: •  Curto-circuito no inversor;•  Surtos de tensão entre fase e neutro;•  Sub/sobretensão da rede elétrica. Na ocorrência destas, o nobreak passa a operar em modo bateria; •  Sobreaquecimento no inversor e no transformador;•  Potência excedida com alarme e posterior desligamento;•  Descarga total das baterias. A PROTEÇÃO INTELIGENTE PARA O SEU DIA-A-DIA Acompanhe o funcionamento do seu nobreak e garanta a sua tranquilidade, local ou remotamente. A linha Net 4+ Expert possibilita monitorar as funções do nobreak através do software de gerenciamento de energia e está disponível na versão de 1400 VA. Além disso, é possível personalizar e aumentar a autonomia utilizada com os módulos de bateria opcionais, que podem facilmente ser conectados aos nobreaks. CARACTERÍSTICAS ›  Software para gerenciamento de energia SMS Power View. (Disponível  para download no site www.alerta24h.com.br.) ›  Saída padrão USB para comunicação inteligente (acompanha cabo tipo A-B).›  Acompanha Extension Cord.›  Modelo bivolt automático: entrada 115/127V~ ou 220V~ e saída  115V~. ›  Filtro de linha.›  Estabilizador interno com 4 estágios de regulação.›  Forma de onda senoidal por aproximação (retangular PWM).›  DC Start: permite que o nobreak seja ligado na ausência de rede elétrica.›  Battery Saver: evita o consumo desnecessário das cargas da bateria,  preservando a sua vida útil. ›  Autodiagnóstico de bateria: informa quando a bateria precisa ser substituída.›  Recarga automática das baterias em 4 estágios, mesmo com o  nobreak desligado. ›  Recarregador Strong Charger: possibilita a recarga das baterias mesmo  com níveis muito baixos de carga. ›  Conector do tipo engate rápido para conexão do módulo de bateria  externo ao nobreak. ›  True RMS: analisa os distúrbios da rede elétrica e possibilita a atuação  precisa do equipamento. Ideal para redes instáveis ou com geradores.  › Microprocessador RISC/FLASH de alta velocidade: aumenta a  confiabilidade e o desempenho do circuito eletrônico interno. › Autoteste: ao ser ligado, o nobreak testa os circuitos internos, garantindo  assim o seu funcionamento ideal. ›  Interativo - regulação on-line.›  Inversor sincronizado com a rede (sistema PLL).›  Circuito desmagnetizador: garante o valor de tensão adequado para  equipamentos de informática, áudio e vídeo (cargas não lineares). ›  Led colorido no painel frontal: indica as condições de funcionamento  do nobreak – modo rede, modo inversor/bateria, final de autonomia, subtensão, sobretensão, entre outras informações. › Alarme audiovisual: sinalização de eventos como queda de rede,  subtensão e sobretensão, fim do tempo de autonomia e final de vida útil da bateria, entre outras informações. ›  Botão liga/desliga temporizado com função Mute: evita o acionamento  ou desacionamento acidental, além de desabilitar o alarme sonoro após a sinalização de algum evento. ›  Porta fusível externo com unidade reserva.OPCIONAL›  Garanta até 8h de autonomia com um módulo de bateria externo  Saiba mais no site www.sms.com.br/modulos. 1400 VA Nobreak Energia contínua e segura para equipamentos de informática, áudio e vídeo. inteligente!

As informações contidas neste catálogo poderão sofrer alterações sem aviso prévio. Imagens meramente ilustrativas. Jan/2013. ET 0027270-01. CA TAL26100. CONFIGURAÇÃO TÍPICA (EQUIPAMENTOS DE INFORMÁTICA) Consumo Máximo VA [1] A Impressora jato de tinta 50 B PC (onboard) + monitor LCD 15” 200 C PC (onboard) + monitor LCD 17” 230 D PC (onboard) + monitor CRT 17”ou 19” 300 E PC (offboard) + monitor LCD 17” 350 F PC (offboard) + monitor CRT 17”ou 19” 400 TEMPO DE AUTONOMIA [2] Configuração Típica  μSM1400 (2 baterias 12Vdc x 7Ah) B+A 1h05min C+A 50min D+A 45min E+A 40min 2C+A 37min 3B+A 8min [1]  Consumo máximo é a potência que os equipamentos ligados ao nobreak podem atingir, considerando-se regime não contínuo de operação. [2]  O tempo de autonomia varia significativamente de acordo com as condições de uso da bateria, do número de ciclos de carga e descarga, da temperatura ambiente, bem como da potência média dos equipamentos ligados ao nobreak. Cabo de força (entrada de rede) com plugue padrão NBR14136 Tomadas de saída  Padrão NBR 14136 Ventilador Comunicação inteligente Porta USB ACOMPANHA EXTENSION CORD 4 tomadas de saída adicionais que  facilitam a conexão de equipamentos. Conector para bateria externa Net 4+ Expert μSM 1400 Bi Características de entrada Tensão nominal [V~] Bivolt automático 115 / 127 / 220 Variação máxima de tensão para regulação de +6% -10% [V~] 89 a 138 (rede 115V) 175 a 254 (rede 220V) Variação máxima de tensão em modo rede [V~] 89 a 143 (rede 115V) 175 a 264 (rede 220V) Frequência de rede [1] [Hz] 60 ± 4 Plugue do cabo de força Padrão NBR 14136 Características de saída Potência máxima [VA] 1400 Fator de potência 0,7 Tensão nominal [V~] 115 Regulação ± 5% (para operação bateria) [2] + 6% - 10% (para operação rede) Frequência 60Hz ± 1% (para operação bateria) Forma de onda do inversor Senoidal por aproximação (retangular PWM - controle de largura e amplitude) Número de tomadas 5 tomadas Padrão NBR 14136 Características gerais Rendimento 95% (para operação rede) e 85% (para operação bateria) Bateria interna 2 baterias 12Vdc / 7Ah Acionamento do inversor 0,8 ms Peso líquidoPeso bruto [kg] 13,214,0 Dimensões A x L x P [mm] 210 x 135 x 416 Comprimento do cabo de força do nobreak [mm] 1400 ± 50 Comprimento do cabo de força do Extension Cord [mm] 950 ± 50 Comprimento do cabo de comunicação USB (tipo A-B) [mm] 1750 ± 50 Proteção contra surtos de tensão:Máxima energia de surto [3] Máxima corrente de pico 8/20μsTensão de operação [J] [A] [V~] 276 4500 175 [1] Modelos 50Hz somente sob consulta. • [2] Utilize um multímetro TRUE RMS para medir a tensão de saída. • [3] De acordo com a ANSI C62.41 categoria A. Porta-fusível externo (com unidade reserva) 1400 VA Nobreak Botão para ativar e desativar a função Battery Saver
